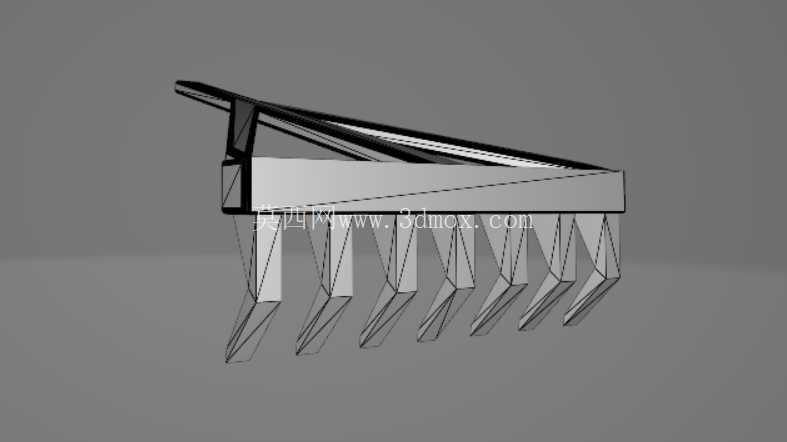

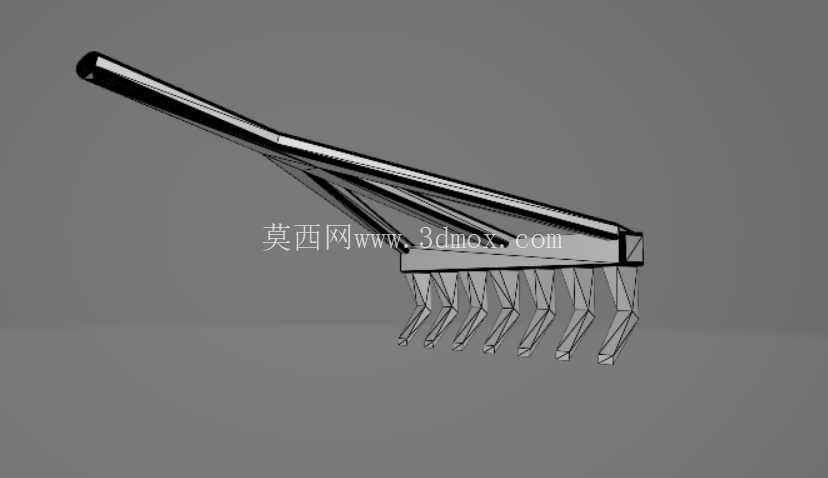

农用耕地三角加强型犁具结构

　　这款犁具作为耕地作业的核心触土部件，主要适配小型耕作动力平台的挂载需求，在丘陵小块农田、菜园翻整、果园行间浅耕场景中都能适配使用，区别于传统畜力牵引的重型犁铧，该结构做了轻量化的三角桁架优化，在保证入土切削强度的前提下，尽可能降低了部件自重，减少挂载端的负载压力。从实际作业逻辑来看，犁具的核心功能是实现土壤的切削、抬升与翻垡，让板结的表层土壤破碎翻转，将下层熟土翻至表层，同时掩埋地表的残茬、杂草，为播种作业打造疏松的种床环境，这款结构的入土端做了收窄的锐角处理，作业时能顺着牵引方向顺利切入土层，不需要额外施加过大的下压力，降低牵引过程中的动力损耗。

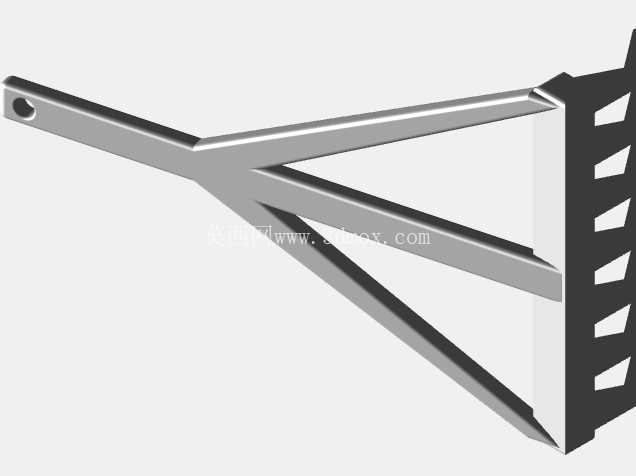

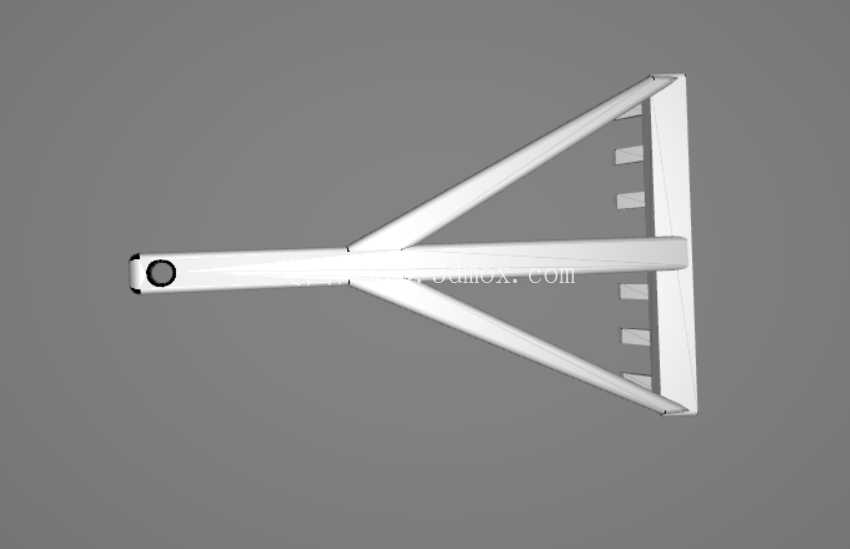

　　设计过程中优先考虑了耕作时的受力分布，耕作时犁体承受的阻力主要来自土壤的切削反力、抬升土壤的摩擦力以及行进中的侧向挤压力，因此主体采用了三角空间桁架的结构形式，三根主受力梁从前端牵引连接端向后呈放射状延伸至犁壁安装位，形成稳定的三角形受力结构，相比传统的实心犁架结构，在相同壁厚条件下桁架结构的抗扭、抗弯性能提升明显，不会因为耕作中碰到石块、硬土包就出现架体变形的问题。

　　前端的牵引连接位做了带通孔的扁头结构，安装时可以通过销轴快速和牵引挂载座连接，连接孔的位置做了局部加厚处理，避免牵引过程中孔位出现应力集中导致的开裂，安装边界上，牵引端的连接孔中心到犁尖最前端的距离、犁壁安装面的平面度都做了公差约束，保证挂载后犁体的入土角度保持在合理区间，不会因为安装偏差导致入土过深增加牵引阻力，或是入土过浅达不到翻耕深度要求。犁壁部分采用了多段镂空的结构设计，作业时土壤顺着犁壁曲面抬升翻转的过程中，镂空的缝隙可以漏过细碎的土粒，减少土壤和犁壁的接触面积，降低粘黏带来的行进阻力，尤其是在湿度偏大的黏重土壤中作业时，这种镂空结构能有效减少犁壁积泥的问题，不需要频繁停机清理粘附的泥土。从结构强度设计来看，所有受力梁的连接处都做了圆弧过渡处理，避免直角连接处的应力集中，整体结构采用一体铸造成型的工艺方案，毛坯成型后只需要对牵引连接孔、犁壁安装基准面做机加工即可，加工工序少，批量生产的成本可控，铸造过程中可以通过调整壁厚来适配不同马力段的牵引设备，针对硬质土壤作业场景可以适当加厚主受力梁的壁厚，针对沙壤土等轻质土壤场景可以适当减薄壁厚进一步降低自重。

　　实际作业过程中，该犁具的耕作深度可以通过挂载端的高度调节机构控制，常规作业状态下翻耕深度可以达到15至20厘米，完全满足旱地作物播种前的整地要求，三角桁架的开放式结构不会缠绕作物残茬，即使是在有大量玉米秸秆、麦草残留的地块作业，残茬也能顺着桁架的空隙滑过，不会出现缠草堵犁的问题。和传统的单片式犁铧相比，这款结构的侧向稳定性更好，耕作时不会因为土壤硬度不均出现跑偏的情况，牵引端的受力方向和犁体的行进阻力方向基本处于同一直线，减少了牵引过程中的侧向分力，降低操作人员的操控难度，尤其是在小型遥控耕作平台、小型手扶拖拉机上挂载使用时，操控稳定性的提升非常明显。设计时也考虑了部件的磨损维护问题，犁尖和犁壁作为直接和土壤摩擦的易损部位，都采用了可更换的安装结构，当磨损量达到使用极限时，只需要拆卸固定螺栓更换易损件即可，不需要更换整个犁架，大幅降低了后期的使用维护成本，安装易损件的基准面都做了铣平处理，保证更换后的部件安装位置精度，不会因为安装偏差影响耕作效果。
