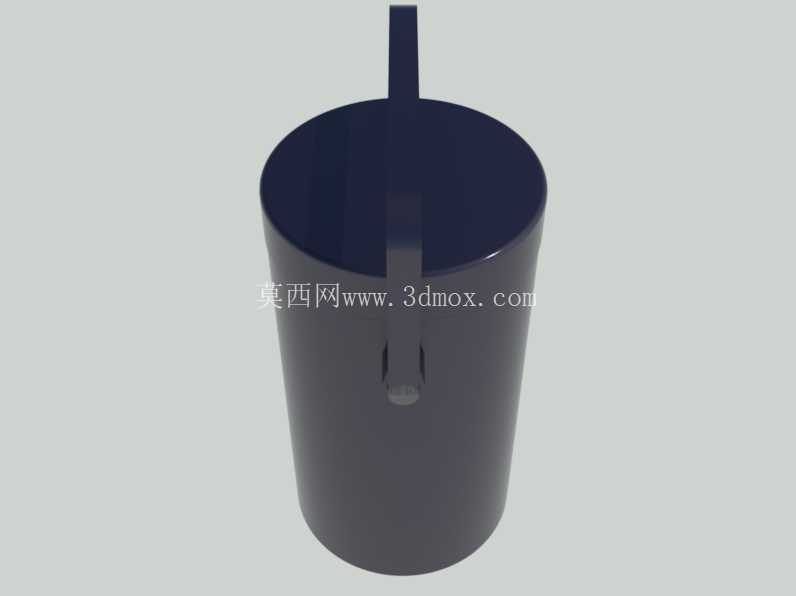

适配2升玻璃瓶带手柄便携手提箱结构设计

在快消品流通、户外饮品配送、家庭储物收纳这类场景中，玻璃容器的防护储运一直是结构设计里容易被忽略但直接影响使用体验的环节，这款适配2升规格玻璃瓶的带手柄手提箱，就是针对玻璃材质易碎、常规储运包装便携性不足的痛点做的定向结构开发。从实际使用场景出发，日常商超的大容量玻璃瓶装饮品整箱搬运时，普通瓦楞纸箱提手易断裂、遇水易破损，户外露营携带大容量玻璃水瓶时，缺乏硬质防护容易磕碰碎裂，这款手提箱的结构设计完全围绕这些实际使用中的问题展开。

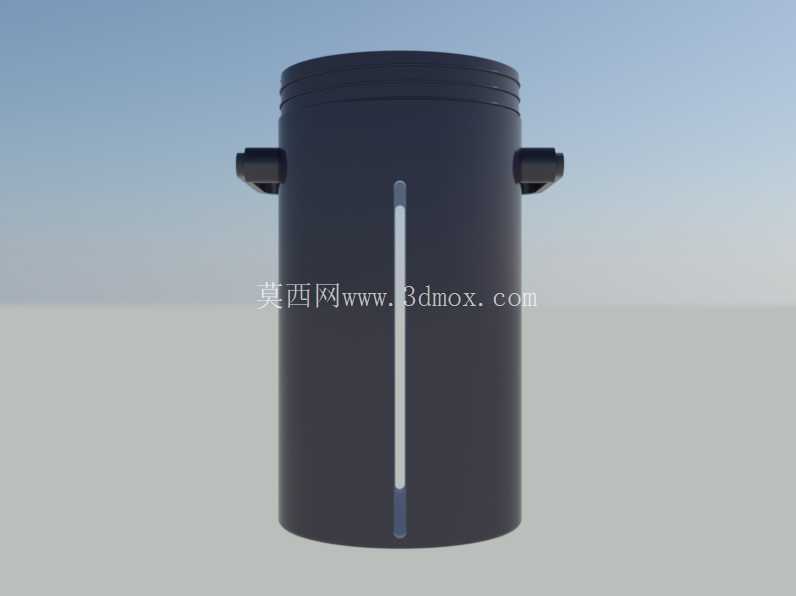

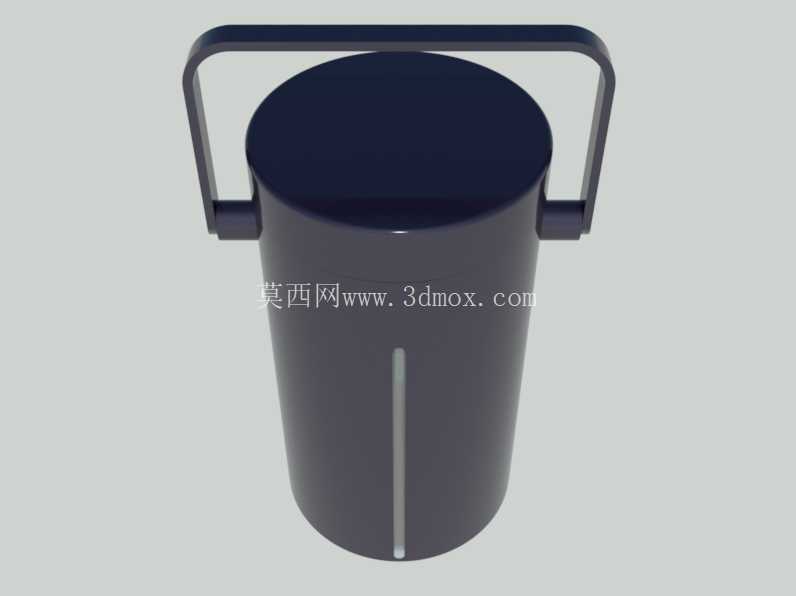

先看核心的防护功能设计，外壳选用HDPE高密度聚乙烯材质，这种材料的抗冲击韧性、耐低温脆裂性能刚好匹配储运过程中的磕碰场景，外壳做深蓝色高光面处理，不只是为了外观质感，更重要的是HDPE高光成型后表面致密性更好，日常泼溅的水渍、少量油污不容易附着，擦拭清洁的难度更低。外壳的正面和背面都做了垂直狭缝形式的通风槽，这个结构不是装饰性设计，当玻璃瓶从冷藏环境取出后，瓶身凝结的冷凝水可以顺着通风槽快速排出，避免积水长期留在箱体内滋生异味，同时通风槽也能在箱体受到正面冲击时，通过槽位的微小形变吸收部分冲击能量，降低冲击力直接传递到内部玻璃瓶的概率。

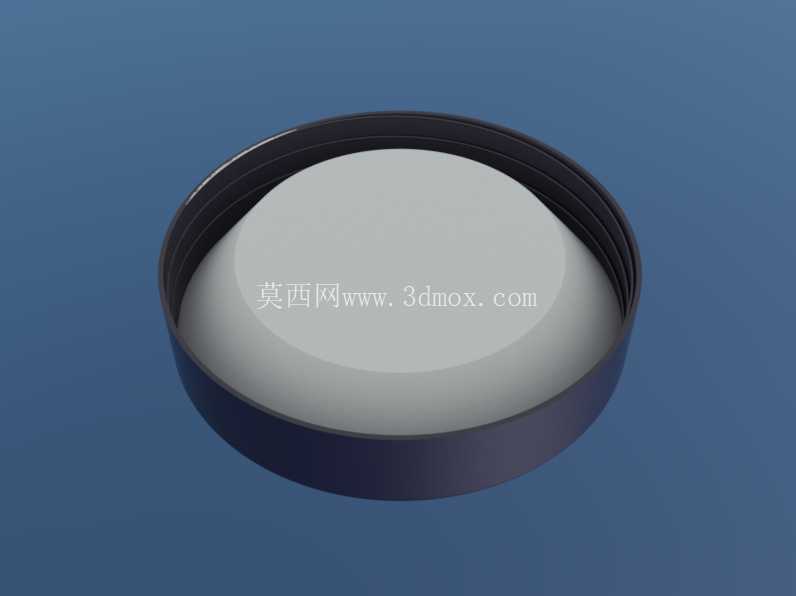

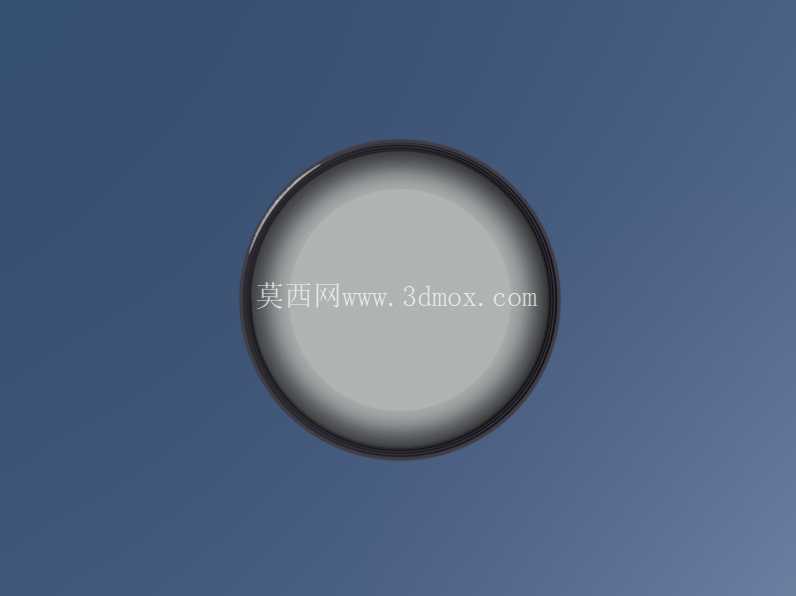

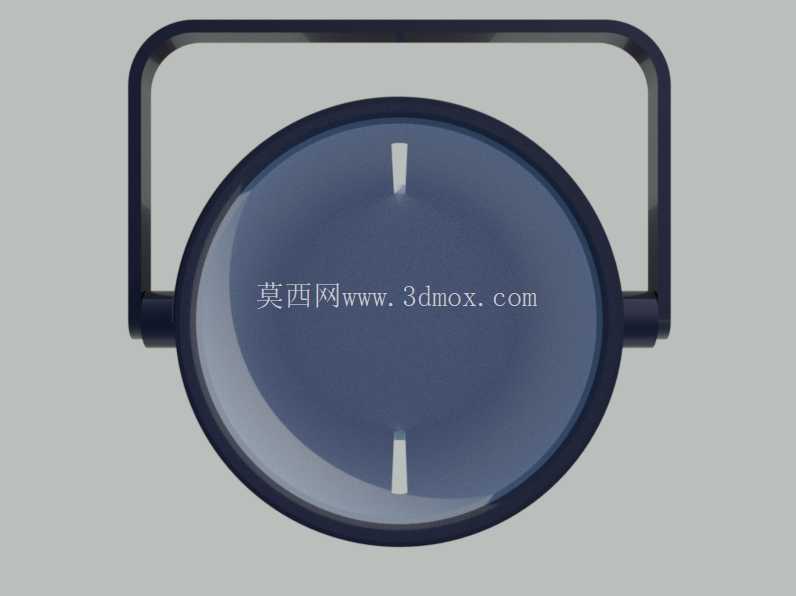

内部缓冲结构的设计花了不少心思，没有用常见的整块泡沫开槽的方案，而是在玻璃瓶和外壳之间设置EPE发泡聚乙烯材质的成型插入衬垫，EPE的缓冲吸能特性比普通EPS泡沫更好，反复挤压后不容易出现永久形变，长期使用的缓冲性能衰减更慢。衬垫的位置做了精准的限位设计，刚好卡在玻璃瓶身的几个受力支撑点上，不会因为搬运过程中的晃动出现衬垫移位的问题。内盖部分没有沿用常规的平面压盖结构，而是做了EPE嵌件成型的空心圆锥台倒置结构，这个结构的核心作用是限制玻璃瓶在箱体内的垂直窜动，不管是搬运过程中的上下颠簸，还是箱体意外从较低高度跌落，倒置圆锥台结构都能持续给瓶身顶部施加稳定的弹性压力，避免瓶子垂直跳动撞击箱盖导致碎裂，同时圆锥台的空心结构可以预留足够的形变空间，不会因为压力过大把瓶顶压裂。

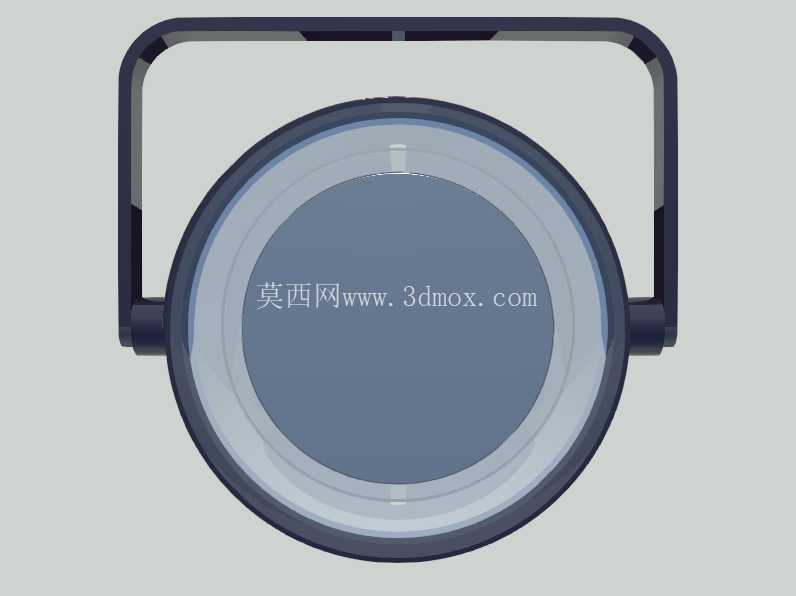

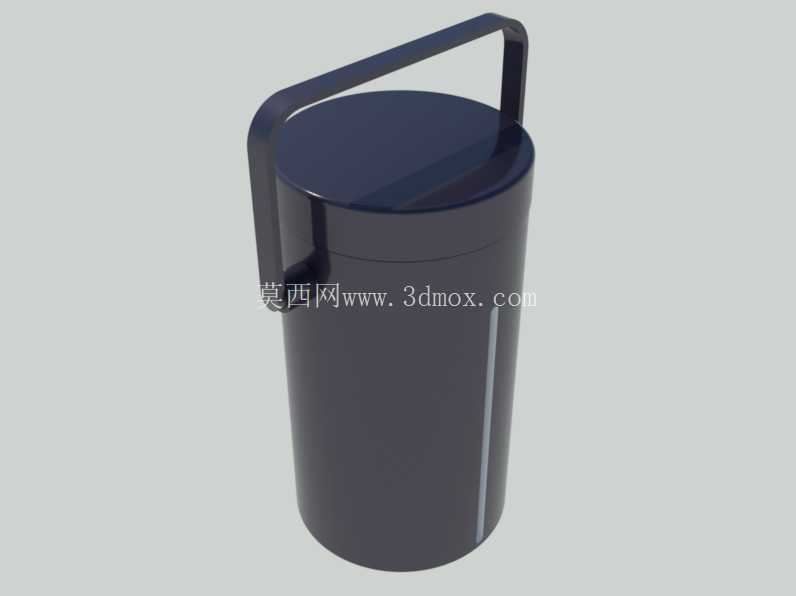

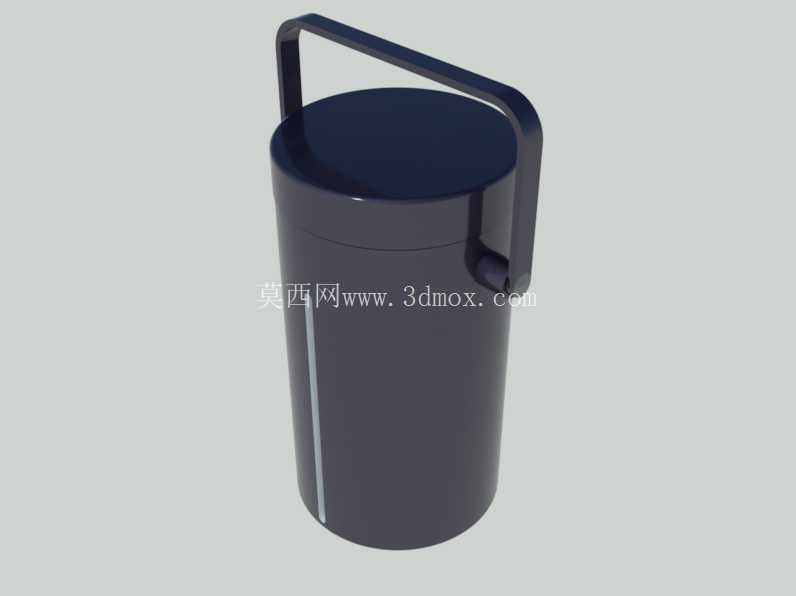

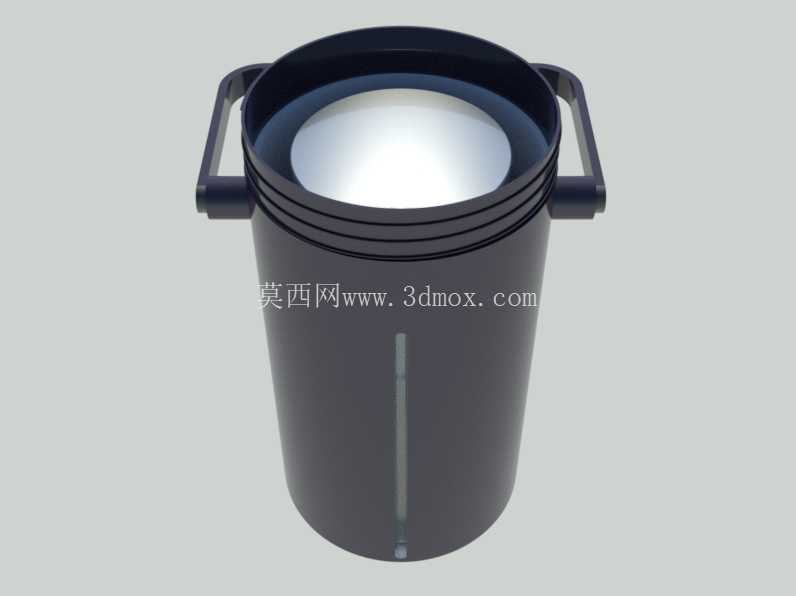

便携性相关的结构设计也做了多轮优化，箱体顶部设置可旋转的手提手柄，手柄的旋转轴做了阻尼限位设计，提起的时候手柄自动保持垂直受力状态，放下的时候手柄可以自然放倒贴合箱顶，不会突出箱体影响堆叠存放。手柄的握持宽度做了适配成年人手掌尺寸的设计，满装2升玻璃瓶加箱体的总重量接近2.5公斤，这个握持宽度可以分散手部承压，长时间提握也不会出现明显的勒手感。箱体的密封结构采用HDPE材质的旋开式旋盖，旋盖和箱体之间做了多圈止口配合，旋紧后可以达到基础的密封效果，日常短途携带时，即使瓶身有少量液体渗漏也不会漏出箱体，旋盖的旋合扭矩做了适配普通人手力的设计，不需要借助额外工具就可以轻松旋开或者旋紧，取放瓶子的操作非常顺畅。

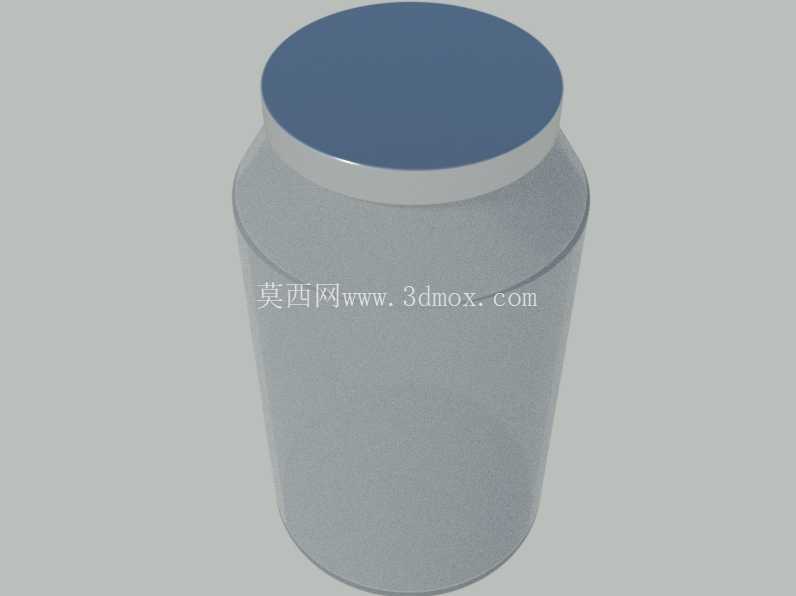

从安装边界和尺寸适配来看，整个箱体的内部型腔完全按照2升规格玻璃瓶的外轮廓做仿形设计，瓶身放入后径向间隙控制在3毫米以内，刚好容纳EPE衬垫的厚度，不会因为间隙过大导致瓶身在箱体内晃动，也不会因为间隙过小导致取放困难。箱体的外部轮廓做了圆角过渡处理，没有尖锐的棱角，搬运过程中不会磕碰划伤人体，也不会在堆叠时刮坏相邻的箱体。箱体底部做了浅位的堆叠定位槽，和箱顶的凸起轮廓刚好匹配，多个箱体堆叠存放时可以互相卡合限位，不会轻易滑落。通风槽的宽度控制在5毫米，既保证通风排水的效率，又不会因为槽宽过大导致外部的小颗粒杂物轻易进入箱体内部。旋盖和箱体的配合止口高度做了8毫米的设计，既保证密封的可靠性，又不会因为止口过高导致旋合行程过长影响操作效率。

实际使用中，这款手提箱除了可以用来储运2升的玻璃水瓶，也可以适配同等外轮廓尺寸的其他玻璃容器，比如大容量的玻璃泡酒坛、玻璃储粮罐等，HDPE外壳的耐化学腐蚀性能也能满足日常接触各类食品级内容物的使用要求，不会因为接触饮品、食材出现材质析出的问题。整个结构没有复杂的卡扣或者易损连接件，所有部件都是通过注塑成型后组装，生产装配的效率很高，后期使用过程中如果某个部件出现损坏，也可以单独更换，维护成本很低。
