公制阶梯式钻头丝锥收纳定位夹具

在机加工车间的日常作业场景里，刀具的规整收纳与快速取用一直是影响工位效率的细节环节，这款公制规格的钻头丝锥夹具，正是针对空心钻头、丝锥以及配套通孔钻头的存放定位需求设计的专用工装支架。从实际使用场景来看，这类夹具常布置在钳工台、钻床操作工位旁的工具区，替代传统零散的刀具盒或者平铺式刀架，解决小规格刀具易滚落、混放后找取耗时、刃口磕碰损坏的常见问题。

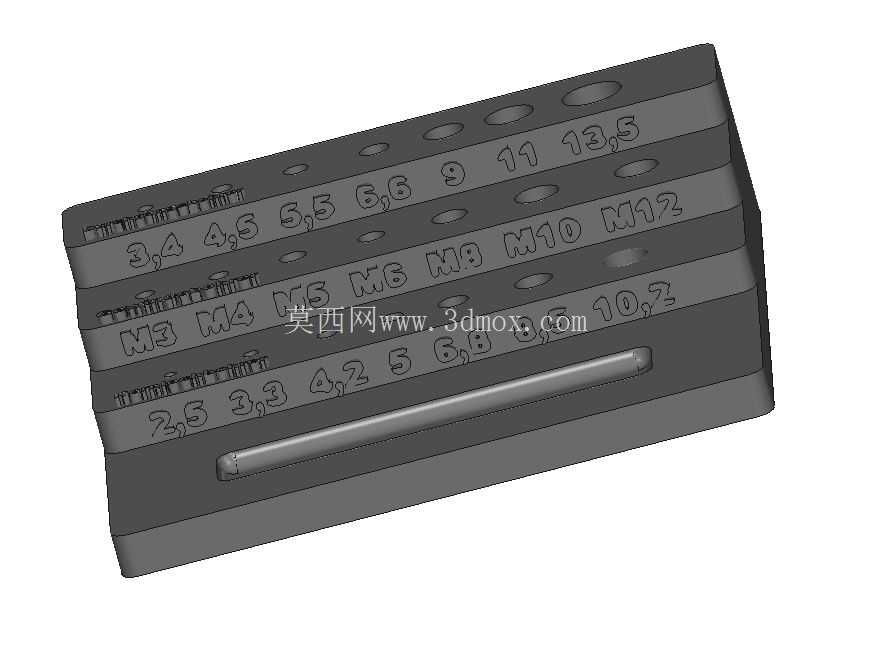

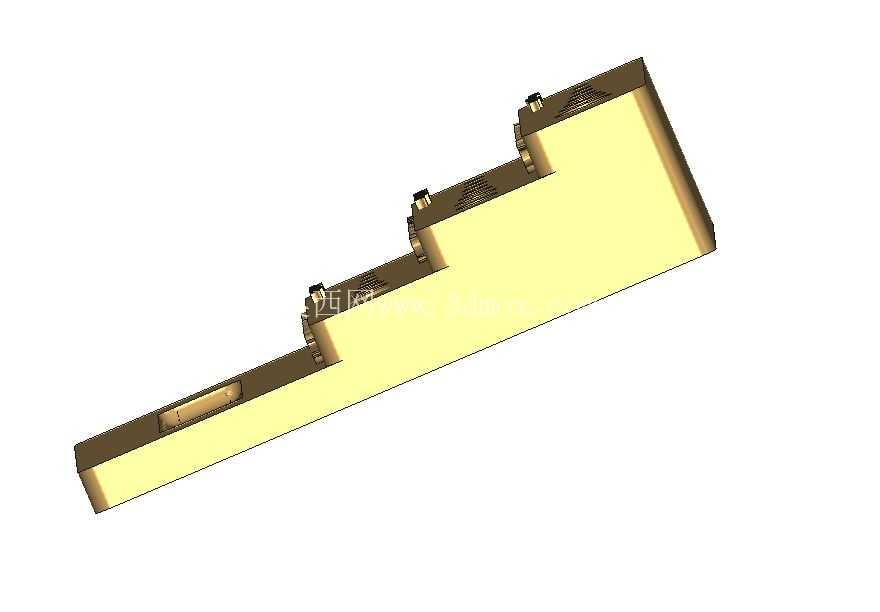

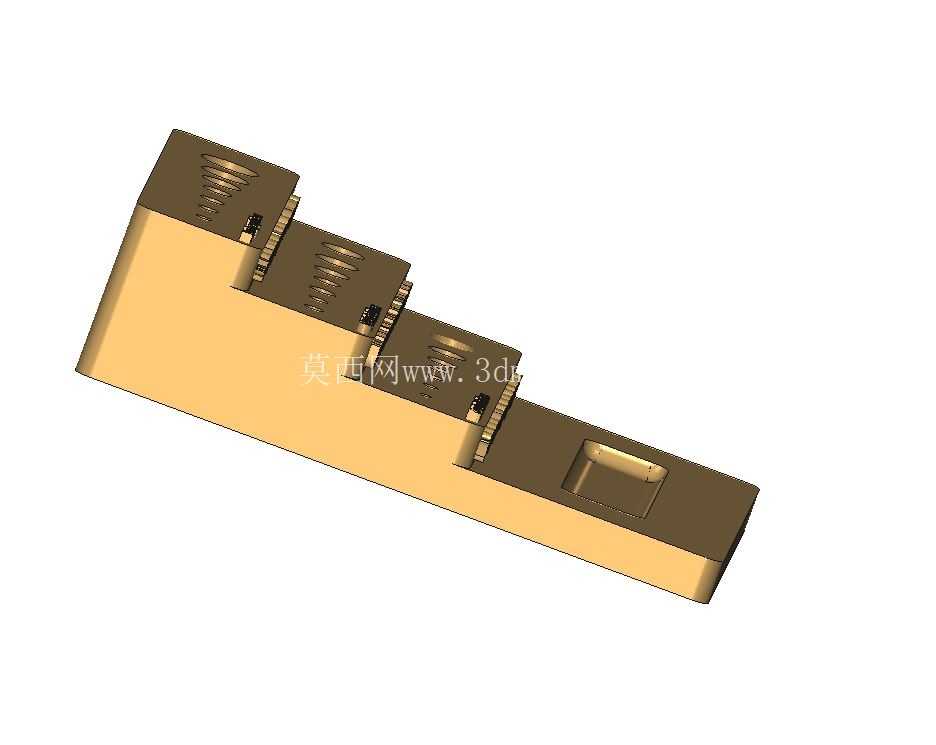

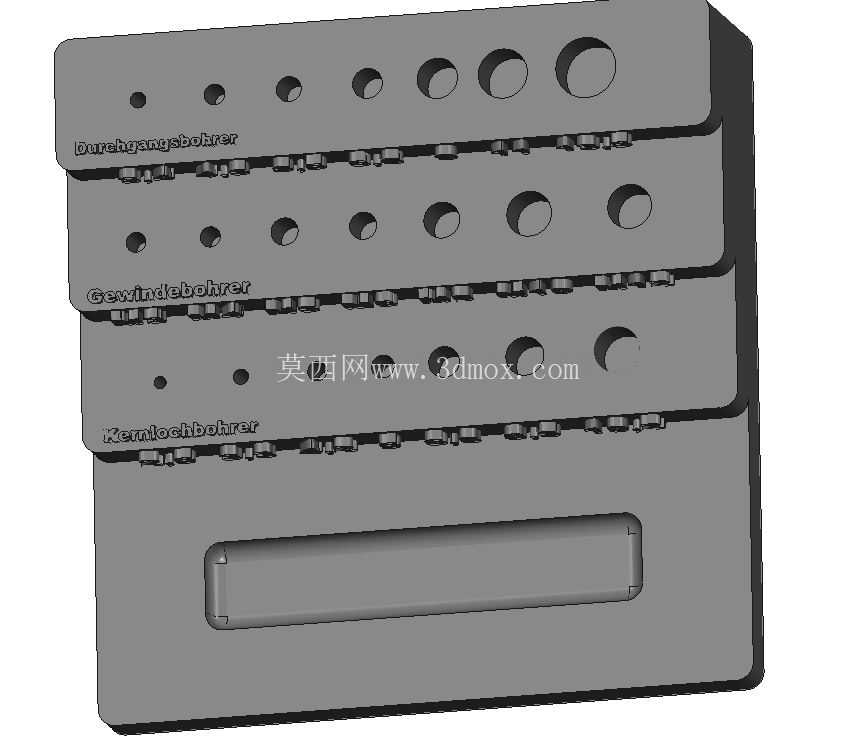

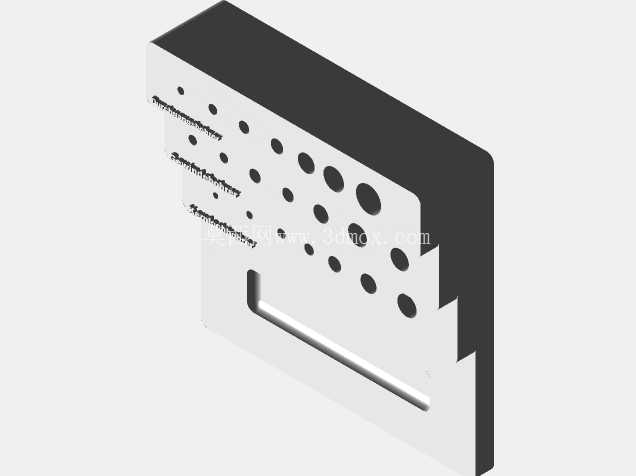

设计上采用阶梯式的层级排布结构，不同高度的台阶面上加工有不同直径的定位孔，孔位按照公制刀具的常用直径规格做梯度排布，从大直径的通孔钻头到小规格的细牙丝锥，都能找到对应匹配的插孔，每一个孔位的深度都经过适配设计，既保证刀具插入后不会倾倒，也不会因为孔深过深导致取放时卡滞，刀具柄部插入后露出足够的握持长度，单手即可完成取放操作。整体支架采用块状基体结构，底部为平整安装面，可以直接放置在工作台面使用，也可以通过底座预留的安装孔位，用螺栓固定在工具墙或者工位侧挂板上，安装边界灵活，不需要额外改造现有工位布局，适配大多数机加工工位的工具收纳空间尺寸。

从功能特性来看，阶梯式的结构设计让不同长度的刀具插入后，顶端高度基本保持在同一可视平面，操作人员站在工位前就能快速识别所需刀具的规格位置，不需要翻找或者拨开上层刀具，相比平铺式刀架能节省近三分之一的台面占用空间，同时孔位的排布按照刀具使用频率做了分区，常用规格的大直径钻头布置在靠近操作人员的前排台阶，小规格丝锥这类使用频率稍低的刀具布置在后排，符合日常作业的取放动线。基体的边角位置都做了倒角处理，避免日常取放刀具时磕碰划伤手部，插孔的内壁做了光滑处理，不会刮花刀具的柄部涂层，也能避免铁屑嵌入孔内造成刀具插装不到位的问题，日常清理时只需要将支架倒置轻敲，就能倒出孔内积存的铁屑与切削液残留，维护十分简便。

在实际加工场景中，钻削、攻丝作业往往需要频繁更换不同直径的刀具，尤其是多工序连续作业时，刀具的有序存放能减少换刀的辅助时间，避免错拿不符规格的刀具造成工件报废。这款夹具的孔位公差经过合理设计，既能保证刀具插入后不会晃动倾斜，也不会因为公差过小导致刀具插拔卡滞，即使刀柄上沾有少量切削液或者铁屑，也能顺利插入定位。针对空心钻头这类刃口较为脆弱的刀具，独立的插孔设计能避免刀具之间相互碰撞，有效保护硬质合金刃口不会因为磕碰出现崩缺，延长刀具的使用寿命。支架侧面的开槽结构可以用来放置拆卸钻头的扳手或者常用的辅助工具，进一步整合工位的零散工具，保持操作台面的整洁，减少工具丢失的情况。

从结构设计的思路来看，没有采用复杂的开合结构或者额外的锁紧机构，完全依靠孔位与刀柄的配合实现定位，整体结构没有易损部件，长期使用也不会出现结构松动或者失效的问题，适合车间复杂的作业环境，即使沾有切削液、油污也不会影响正常使用。整体的外形尺寸经过优化，不会占用过多的操作空间，同时能容纳覆盖常用公制规格的钻头与丝锥，满足常规钻攻工序的刀具存放需求，不管是单件小批量加工的维修工位，还是批量生产的流水线钻攻工位，都能适配使用。
