台锯用90度直角斜接定位工装

　　在木工作业、型材精切的加工场景里，台锯是完成直料定长切断、角度开料的核心设备，但常规台锯自带的靠山仅能完成平行于锯片的直切作业，遇到需要两个端面严格呈90度拼接的斜接工况时，单靠靠山定位很难保证拼接后的直角精度，一旦切割角度出现偏差，后续框体组装、框架拼合时就会出现缝隙、错边，需要反复打磨修配，既浪费加工工时，也很难保证批量加工的一致性。这款斜接定位工装就是针对台锯90度精切需求定制的辅具，整体采用L型的分体卡合结构，安装时直接嵌入台锯的T型滑槽内，不需要额外打孔固定，依靠滑槽的配合间隙控制滑动精度，滑动过程中不会出现左右窜动，能保证每次推送切割时，工件的定位基准始终与锯片保持严格的垂直关系。

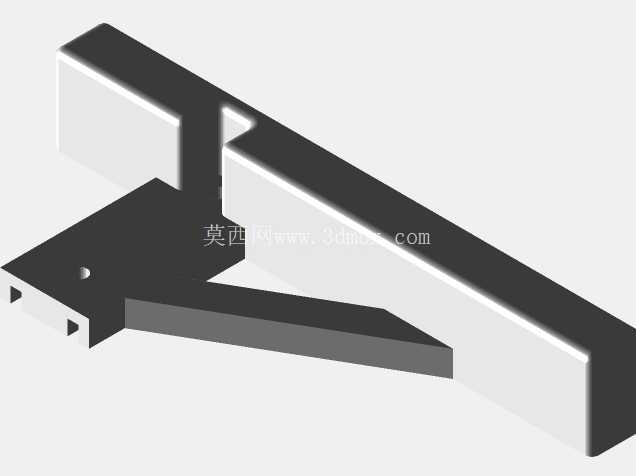

　　工装的主体结构分为滑动基座和定位挡边两个部分，滑动基座的厚度与台锯滑槽的深度匹配，安装后上表面与台锯工作台面保持齐平，不会出现凸起刮蹭工件的问题，基座前端做了斜角导向处理，推送过程中不会卡滞在锯片缝隙位置；定位挡边与滑动基座呈严格的90度垂直设置，挡边的工作面做了铣平处理，平面度控制在0.1mm以内，工件靠紧挡边时不会出现贴合间隙，能避免切割时工件移位导致的角度偏差。设计时特意在挡边与基座的连接位置做了镂空让位，既可以减少工装整体的重量，推送时更轻便，也能避免锯片切割到工装本体，锯片的切割路径刚好从镂空位置穿过，长时间使用也不会损伤挡边的定位工作面。

　　工装的侧面设置了可调式的锁紧结构，当需要切割不同长度的工件时，可以调整挡边在基座上的固定位置，适配从窄边线条到宽幅板材的不同加工需求，不需要更换多套定位工装。在实际使用时，只需要将待切割的工件一端紧靠定位挡边，手扶工件沿着台锯滑槽匀速推送工装，就能一次性完成端面的90度垂直切割，切割后的两个工件端面拼接时可以做到严丝合缝，不需要后续修配角度，特别适合相框制作、家具框架组装、铝型材直角框架加工等对拼接角度精度要求高的作业场景。相比市面上通用的角度推把，这款工装的定位挡边长度更长，支撑大尺寸工件时不会出现工件下垂偏移的问题，长挡边可以完全托住工件的侧边，切割宽板时也能保证角度精度，不会出现远端角度偏差的问题。

　　工装的整体尺寸经过适配优化，适配市面上多数常规规格的台锯滑槽宽度，不需要二次修改就能直接安装使用，基座底部做了耐磨处理，长期在滑槽内滑动也不会出现过度磨损导致的配合间隙变大，能长期保持定位精度。在结构细节上，定位挡边的表面做了防滑纹路处理，工件靠紧时不会因为推送的力道出现打滑移位，不需要额外使用夹具固定工件，单人就能完成推送切割的操作，小批量加工时的作业效率能提升40%以上，同时也能避免因为手持工件定位不稳导致的锯切安全风险。针对不同厚度的工件切割需求，工装的挡边高度做了加高处理，即使是厚度超过50mm的厚板材，靠紧挡边时也有足够的支撑高度，不会出现工件倾倒的问题。在切割路径的对应位置，工装特意预留了比锯片厚度宽2mm的让位槽，锯片穿过时不会切削到工装本体，即使锯片出现小幅的摆动也不会刮伤工装的工作面，延长工装的使用寿命。这款工装没有多余的复杂调节结构，所有定位面都是固定的90度基准，不需要每次使用前反复校准角度，安装到滑槽内就能直接使用，避免了可调式角度推把每次调整角度带来的校准误差，对于固定90度切割的高频作业场景来说，稳定性和实用性远高于通用可调工装。
