刨床用带预定断点的链轮结构设计

　　在刨床这类往复式切削加工设备的传动系统中，链轮作为链传动的核心啮合部件，长期承受交变冲击载荷，常规一体式链轮在过载工况下容易出现整体崩齿、键槽剪切失效，甚至会拉扯传动链造成整条进给传动链路的损坏，维修时往往需要拆解大段传动结构，更换成本高、停机时间长。这款带预定断点的链轮，正是针对刨床进给传动的实际工况痛点做的定向优化设计，核心思路是在链轮本体上预设可控的失效断点，让过载时的破坏首先发生在预设位置，避免核心传动部件的连带损坏。

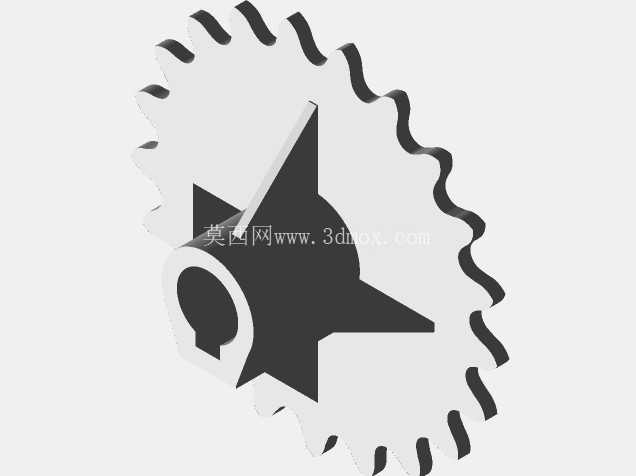

　　从结构设计来看，链轮的齿形参数完全匹配对应规格的传动链条，齿距、齿顶圆弧、齿沟曲率都按照标准滚子链的啮合要求做了适配，保证正常传动工况下和链条的啮合平稳性，不会出现跳齿、卡滞问题，往复进给时的传动精度能够满足刨床的加工进给要求。预设的断点位置选在轮毂和齿圈连接的三个辐条位置，每个辐条的截面做了等强度的削弱处理，削弱量经过载荷校核：当传动载荷超过额定载荷的1.3倍时，辐条断点位置会首先发生断裂，此时齿圈和轮毂脱离，传动链路卸荷，不会对传动轴、传动链以及其他啮合部件造成冲击损伤。

　　安装边界上，链轮中心的键槽尺寸和常用刨床进给轴的轴径匹配，轮毂的轴向长度经过优化，既保证和轴的配合接触面积足够传递额定扭矩，又不会占用过多的轴上安装空间，和两侧的轴承座、轴套预留了足够的装配间隙，不需要对原有刨床的安装结构做任何修改，就可以直接替换原有同规格的一体式链轮。齿圈部分的厚度和对应链条的内节内宽适配，啮合时链条不会出现轴向窜动，传动过程中的动载荷更小，运行噪音也比常规链轮更低。

　　实际应用场景中，这款链轮主要适配中小型牛头刨床、龙门刨床的工作台进给传动链路，这类设备在加工过程中如果遇到工件装夹松动、切削参数设置过大、硬点冲击等突发工况，很容易出现进给载荷瞬间飙升的情况，以往的一体式链轮遇到这种情况要么齿部断裂打坏链条，要么键槽滚键损坏传动轴，维修时需要更换多个部件，停机时间往往在半天以上。而带预定断点的链轮遇到过载时，只会在预设的辐条位置断裂，维修时只需要更换整个链轮即可，不需要拆解检查其他传动部件，大幅降低了突发故障的维修成本和停机时间。

　　从加工和使用的角度来说，链轮的齿部采用常规的铣削加工就可以达到精度要求，预设断点的辐条位置不需要额外的复杂加工，只需要在铣削辐条轮廓时按照设计的截面尺寸加工即可，加工成本和常规一体式链轮基本持平。正常使用工况下，辐条的强度完全满足额定传动载荷的要求，不会出现正常运行时的断裂问题，断点位置的应力集中系数经过优化，不会在长期交变载荷下出现疲劳裂纹，使用寿命和常规链轮保持同一水平。

　　另外在结构细节上，链轮的轮毂端面做了倒角处理，装配时更容易套入传动轴，不会出现刮伤轴面的问题；齿部的端面也做了小倒角，链条啮合时不会出现卡滞、剐蹭链板的问题，能够有效延长传动链的使用寿命。中心的键槽采用标准平键槽设计，和通用的平键配件完全适配，更换时不需要单独定制键配件，现场维修的配件获取难度很低。
