墙面壁挂式电子元件收纳整理组件

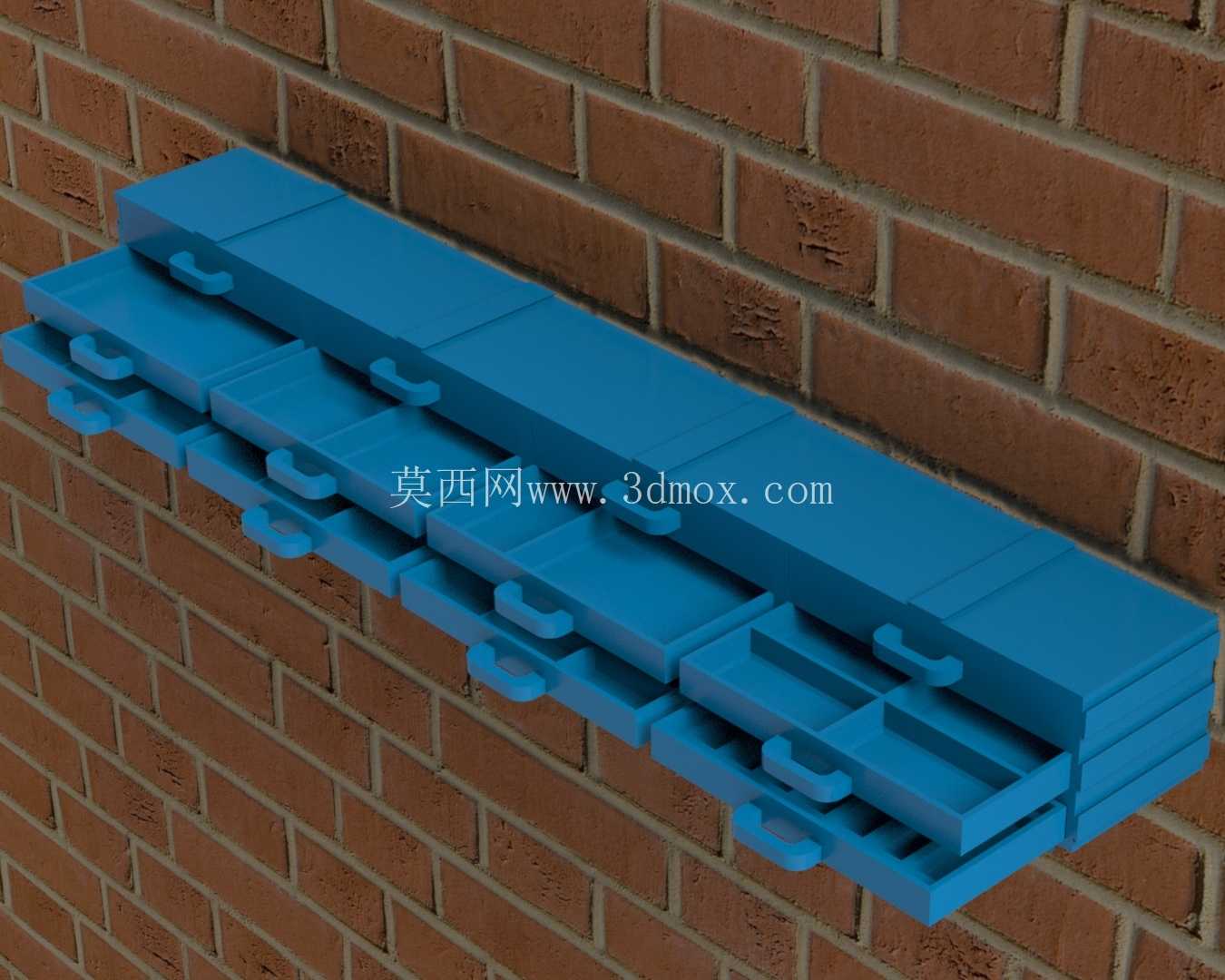

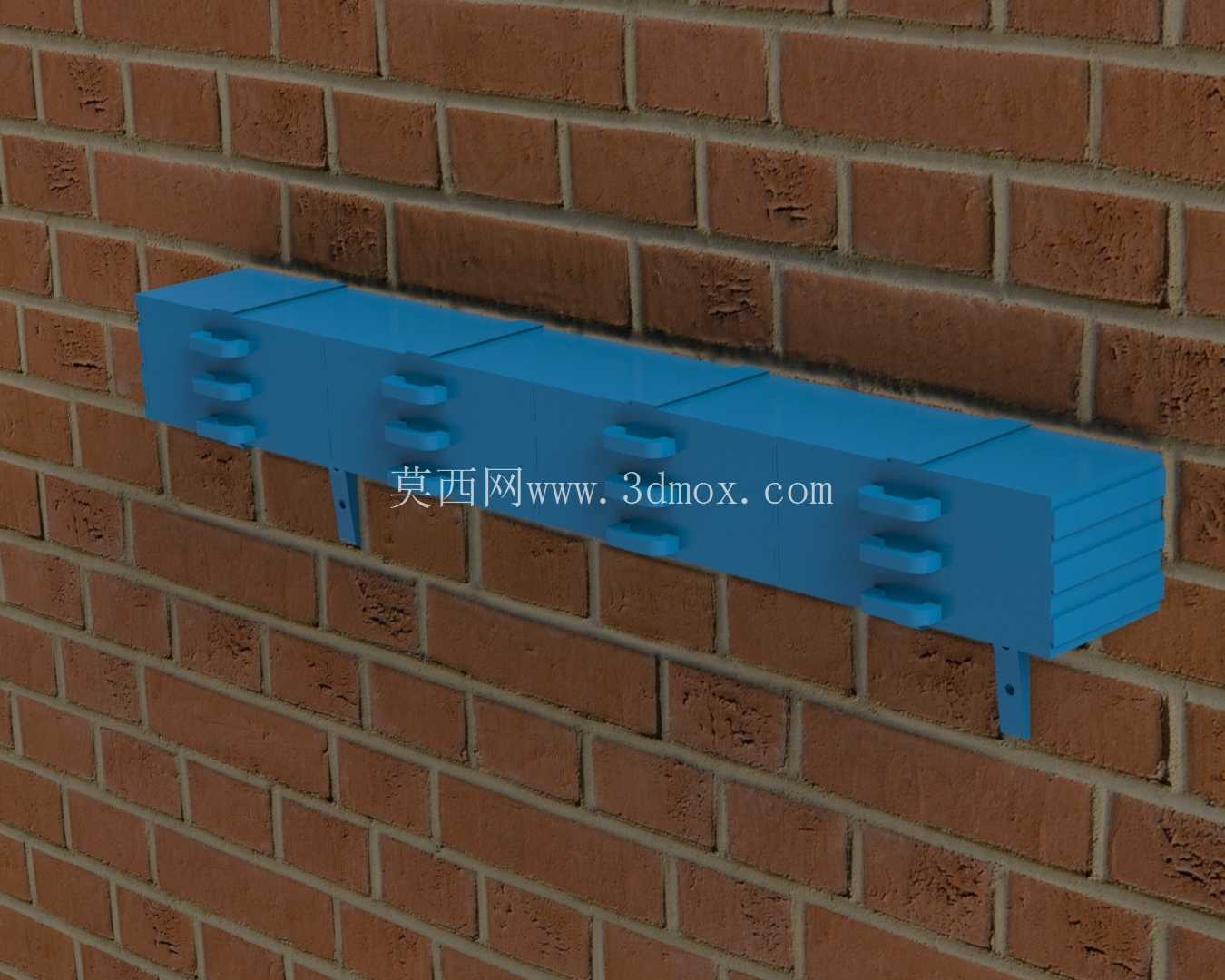

这款壁挂式收纳组件主要面向桌面空间有限的电子维修、创客开发、小型装配工位场景设计，解决零散电子元件、小型工具、接线端子等小尺寸物料随意堆放导致的找寻效率低、易丢失问题。从实际安装场景来看，组件采用贴墙安装方式，依托墙面垂直空间拓展收纳能力，不占用工作台面操作区域，适配砖墙、木质工位背板、金属设备侧面板等多种安装基面，安装时仅需在对应基面预留对应安装孔位，通过自攻螺丝即可完成固定，安装边界可根据实际收纳需求选择单组拼接或多组串联排布，单组模块的宽度与常规接线端子排尺寸匹配，多组拼接时可沿水平方向延展，适配不同长度的墙面安装空间。

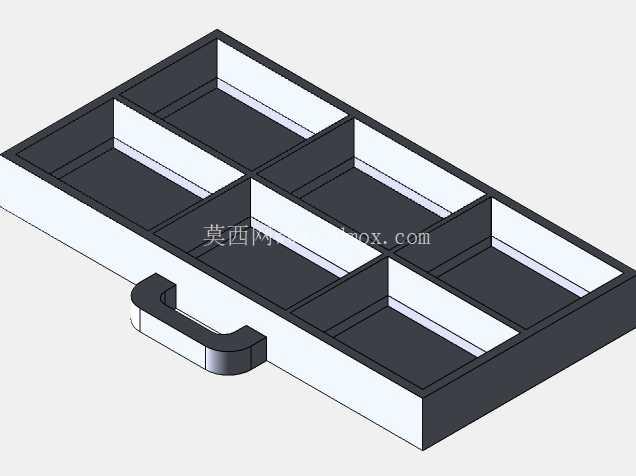

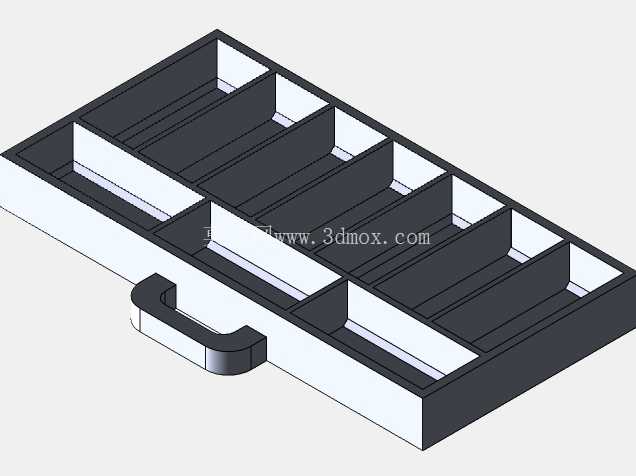

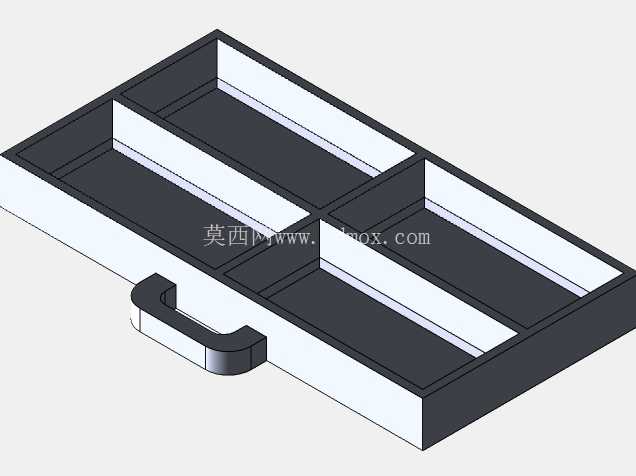

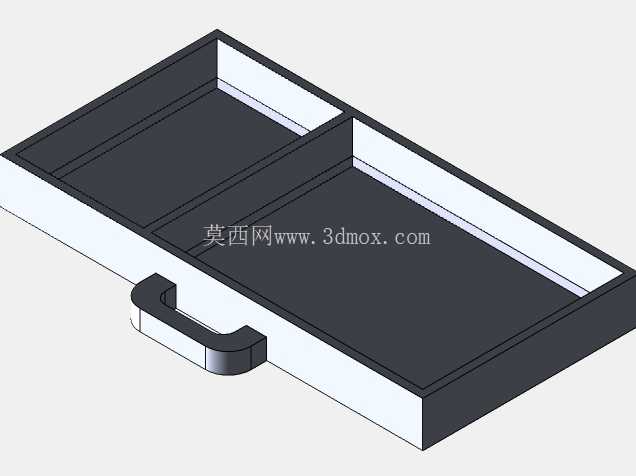

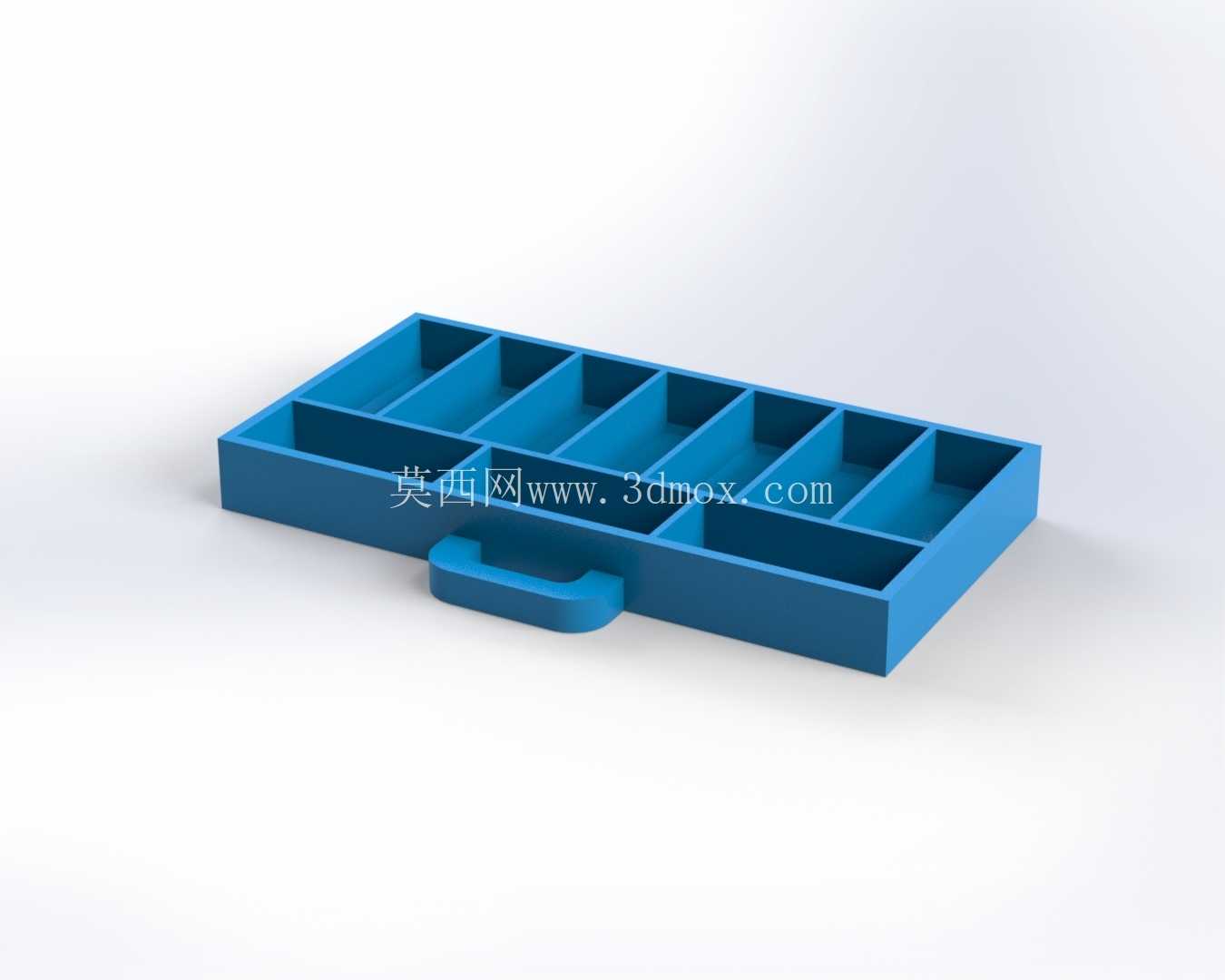

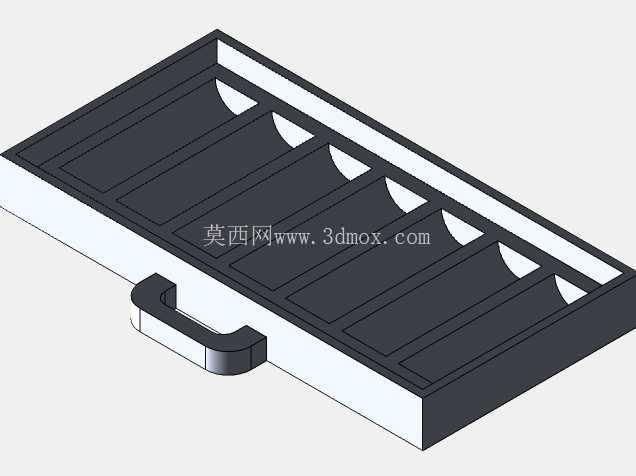

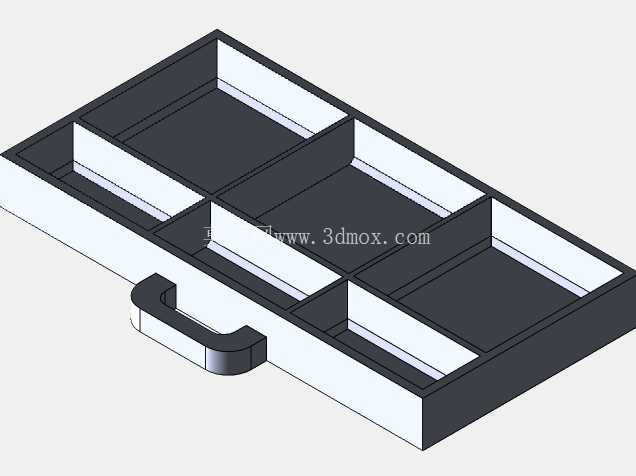

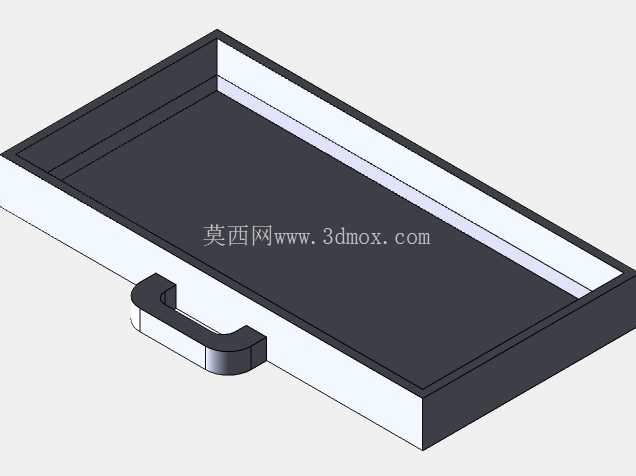

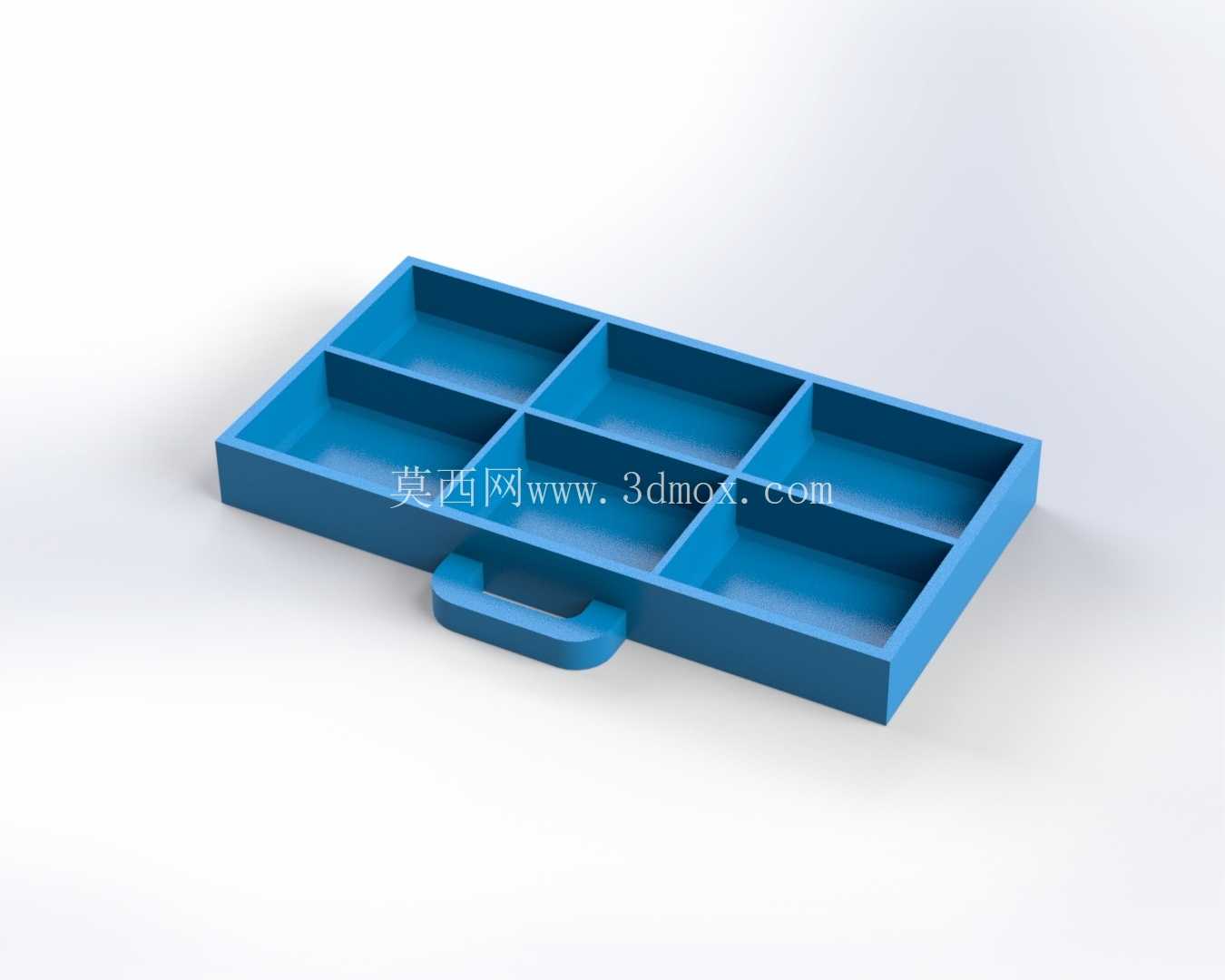

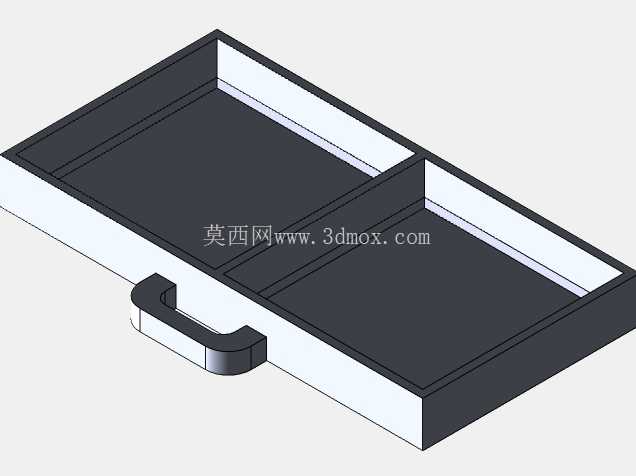

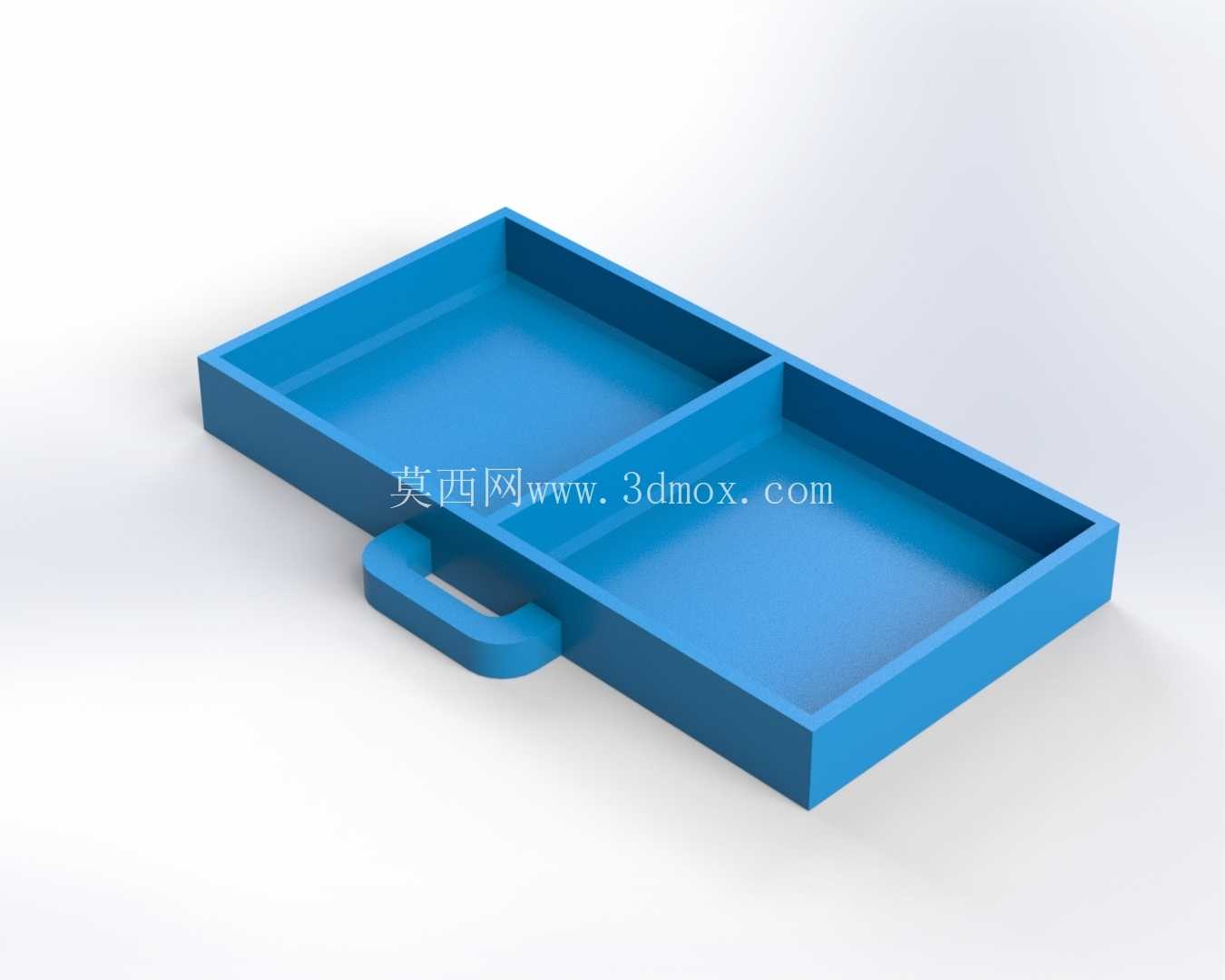

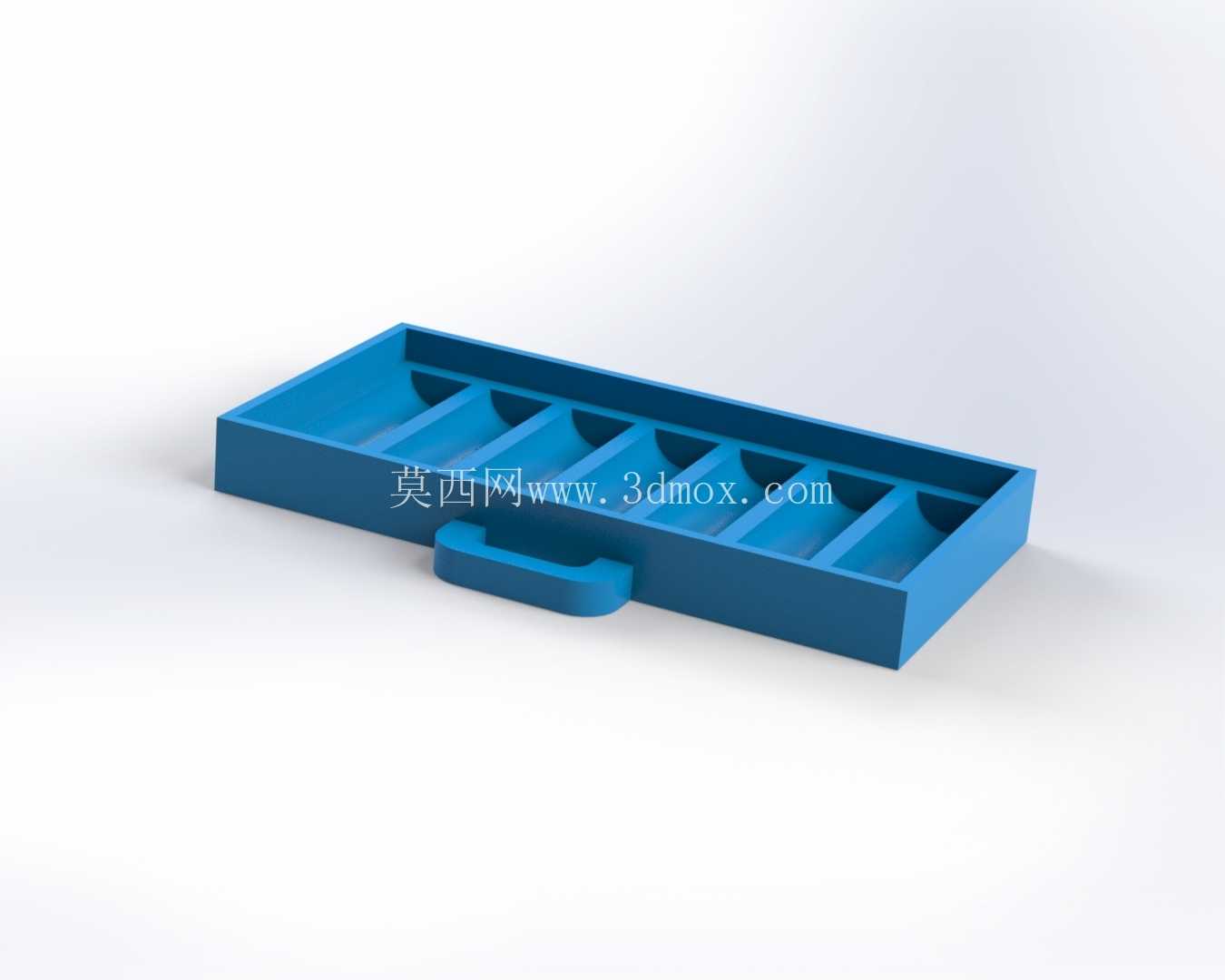

从功能结构来看，组件采用模块化抽屉式设计，每个独立单元对应一个抽拉式储物格，抽屉外侧设置有凸起的防滑扣位，抽拉时无需额外配置拉手，直接扣住凸起位置即可拉出，抽屉内部为敞口式空腔，可根据存放物料的尺寸选择是否加装内部隔断，存放不同规格的电阻、电容、接线端子、小型螺丝等零散零件时，可通过隔断实现分类存放，避免不同规格物料混放。抽屉与主体框架的配合采用间隙配合设计，抽拉行程经过限位处理，完全拉出时不会从框架内脱落，避免取件时抽屉滑落导致零件散落。

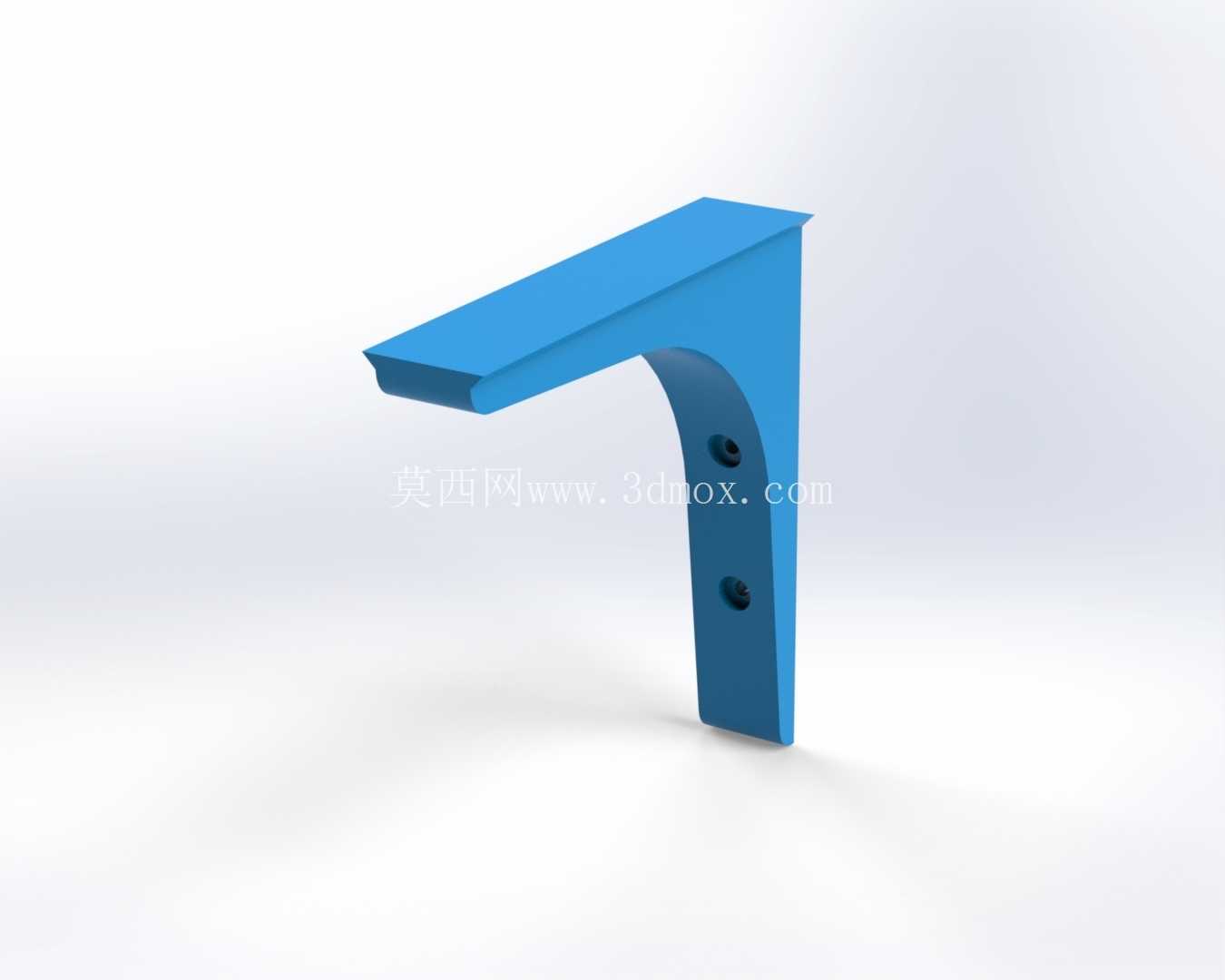

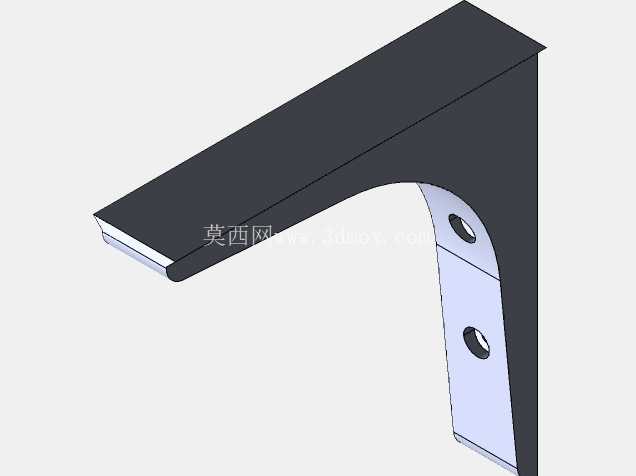

设计思路上，这款组件优先考虑3D打印加工的工艺可行性，所有壁厚均设置为均匀的2mm，无大角度悬空结构，打印时无需添加大量支撑即可完成成型，打印完成后仅需去除少量支撑毛刺即可完成装配，框架与抽屉的配合公差预留0.2mm，适配FDM打印的精度误差，避免出现抽屉卡滞或间隙过大松动的问题。组件的安装挂耳与主体框架为一体化设计，挂耳上预留的安装孔直径适配常规M4自攻螺丝，孔位周边做了加厚处理，避免螺丝锁紧时出现应力开裂问题。

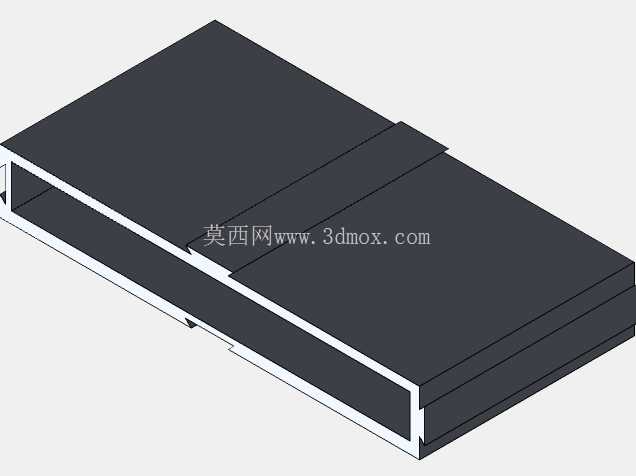

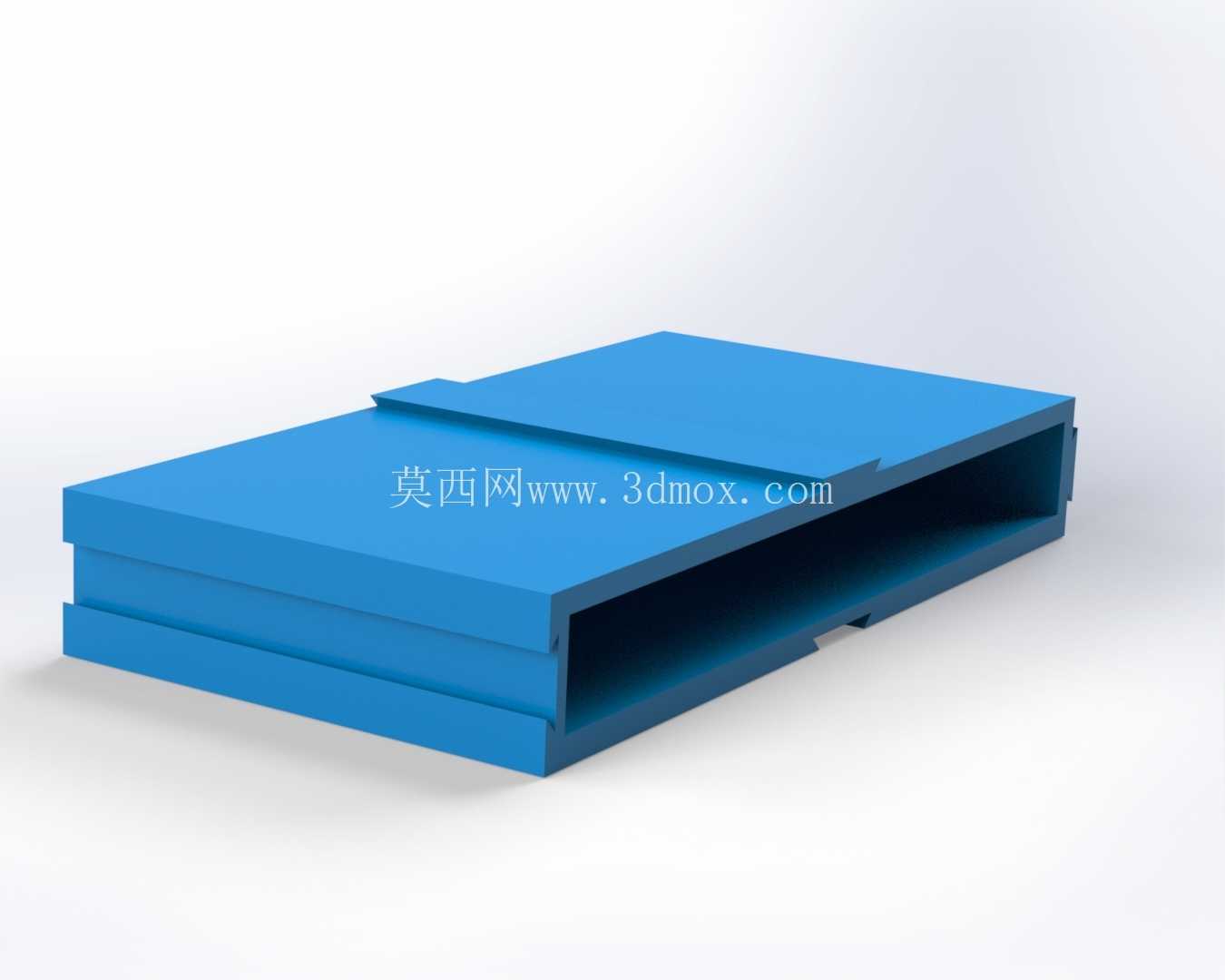

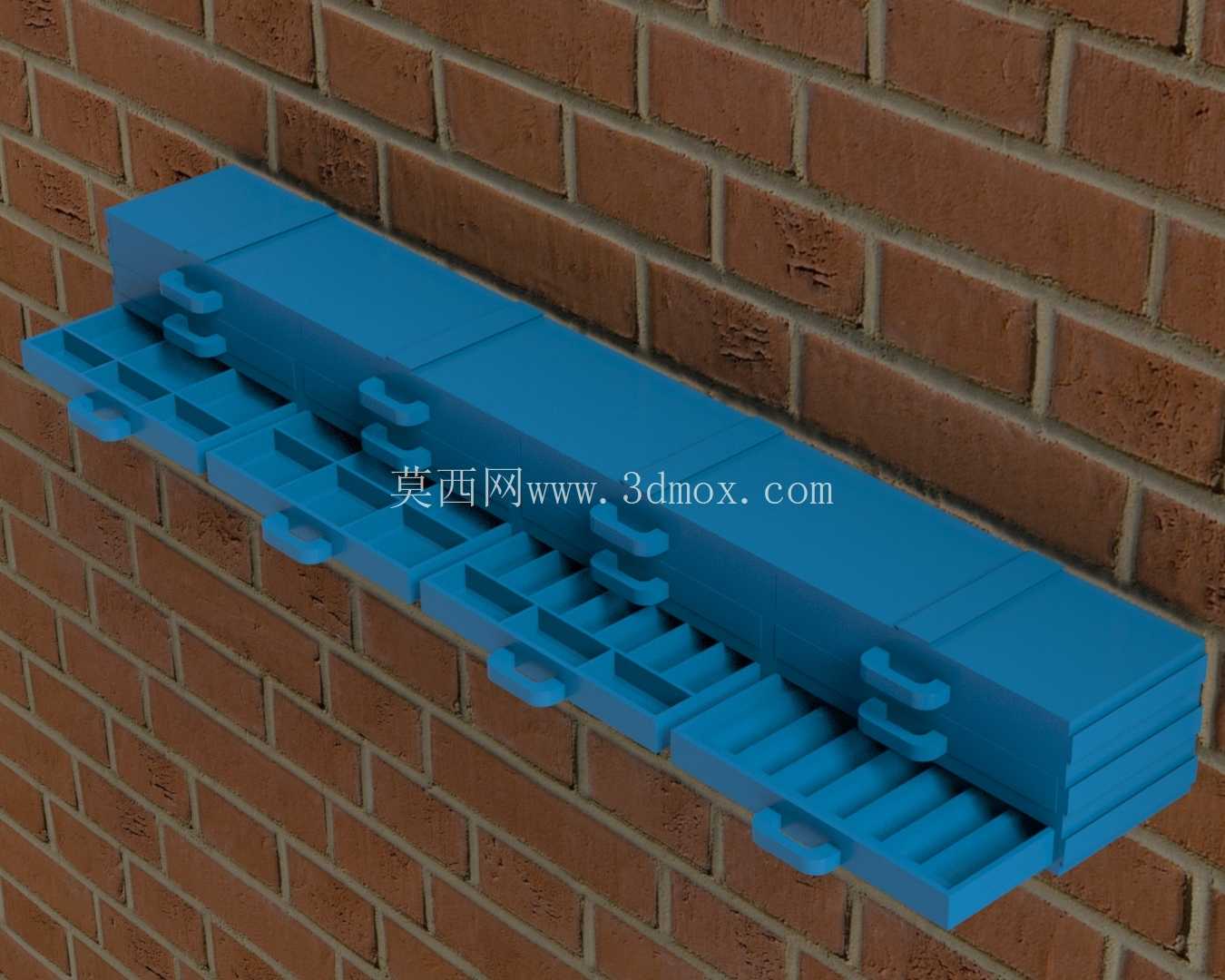

从实际使用的适配性来看，每个储物格的内部深度可容纳常规长度的杜邦线、排针等电子耗材，抽屉前端可粘贴标签贴纸，标注对应格内的物料规格，取件时可快速定位对应物料。多组模块拼接时，相邻模块的侧面设置有定位凸台与凹槽，拼接时可通过凸台凹槽实现快速对齐，拼接后整体平整度一致，不会出现高低错位的问题，沿墙面排布时可形成连续的收纳带，根据工位的物料存放需求灵活调整拼接数量，既可以单组使用存放少量常用元件，也可以多组拼接形成整面的收纳墙，分类存放上百种不同规格的小型零件。

在结构强度方面，组件主体采用加强筋布局，框架背部与墙面贴合的位置设置有横向加强筋，提升整体抗变形能力，满载存放小型金属零件时，框架不会出现向下弯曲变形的问题，抽屉的底部也做了网格状加强结构，在控制整体重量的同时提升底部承重能力，避免存放较重零件时抽屉底部下垂导致抽拉卡滞。整体外形为规整的长方体结构，无外凸的尖锐棱角，安装在工位旁的墙面上时不会对操作人员造成磕碰伤害，边角位置均做了R2的圆角处理，既提升了打印成型的成功率，也优化了日常使用的安全性。
