小型履带式遥控行走底盘结构设计

　　该履带式遥控行走底盘面向狭小空间内的移动作业需求，整体采用双侧独立履带驱动布局，可在室内外不平整地面、碎石路面、轻度障碍地形下完成行走、转向与越障动作。底盘中部为承载箱体，内部布置直流电机、传动件、控制元件与电池安装空间，外部轮廓做收窄处理，便于在管道、设备夹层、教学实验台及小型巡检场景中穿行。

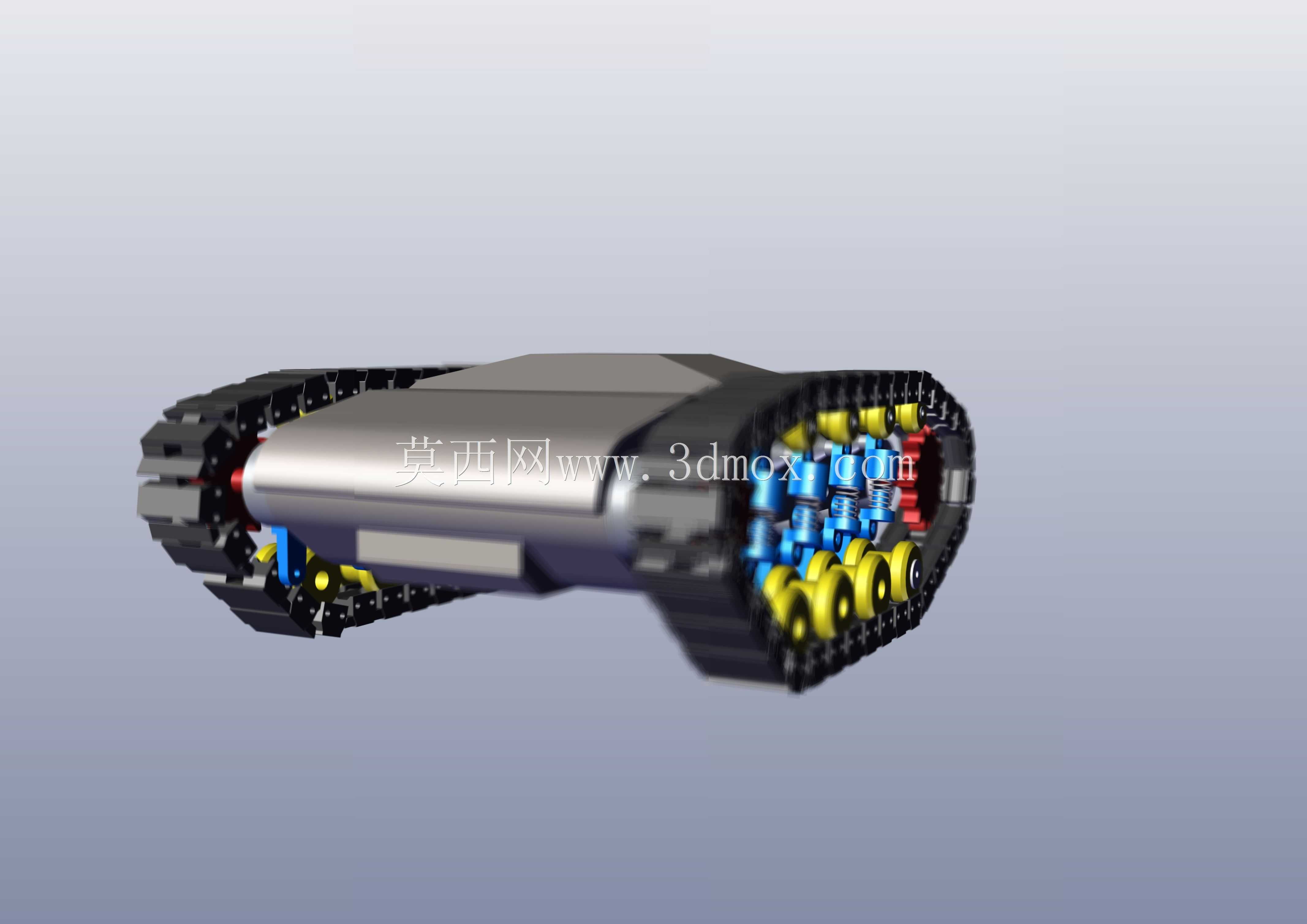

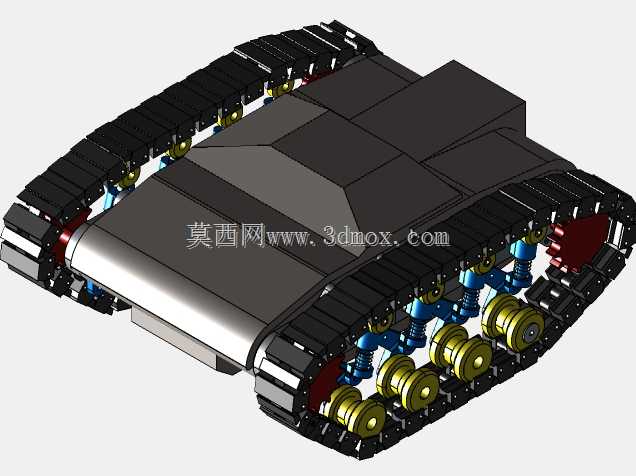

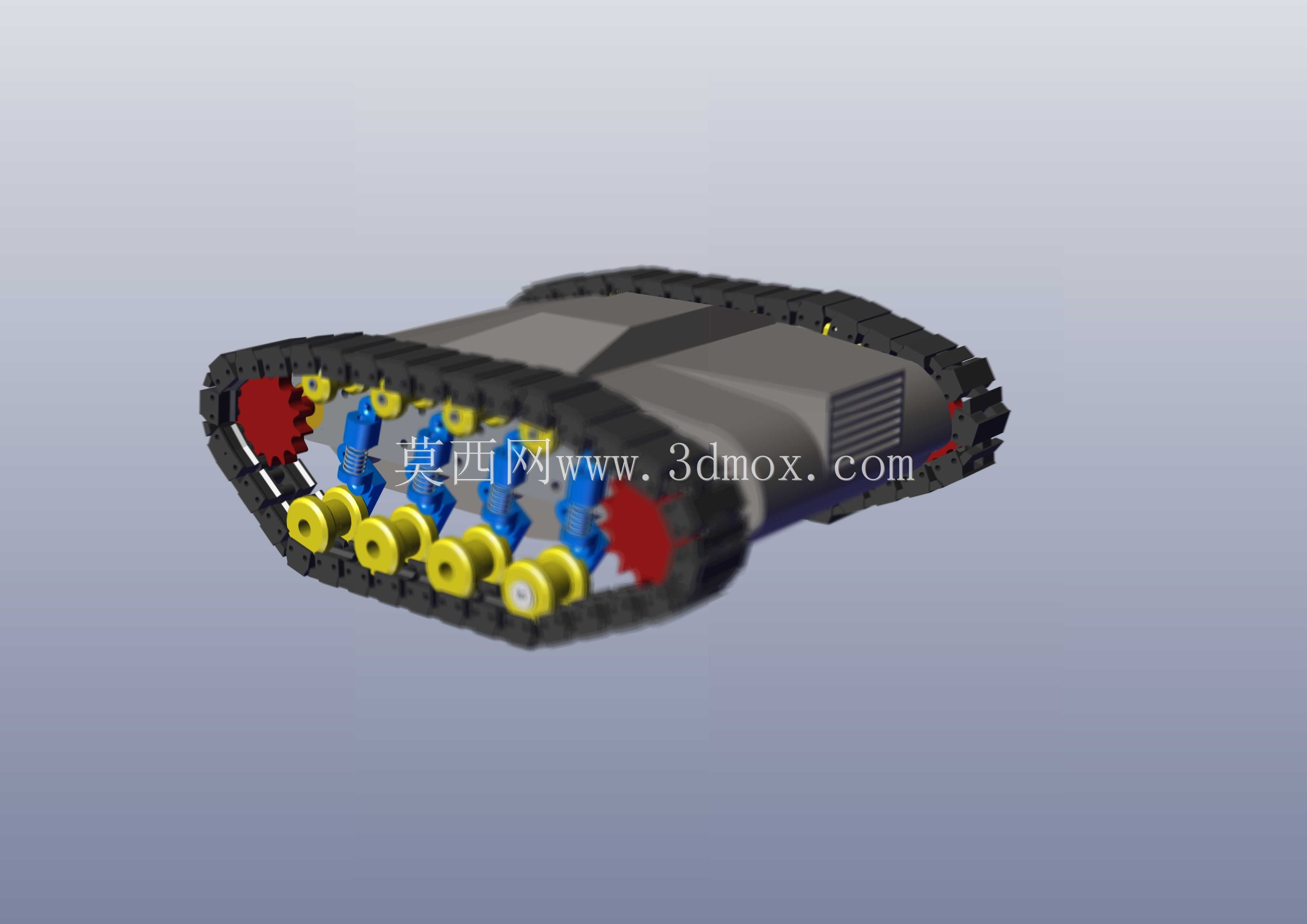

　　从结构布置看，左右履带总成对称分布，履带内侧设置多组负重轮与导向轮，轮系按受力路径排列，能够将车体载荷均匀传递到履带接地区域。驱动轮位于履带端部，通过齿形啮合带动履带运转，减少打滑风险；张紧与导向结构配合履带包角，保证运转过程中履带不易脱轨。底盘内部的蓝色与黄色轮系、轴系及连接件均按装配关系建模，可清晰查看电机输出端到履带驱动轮之间的动力传递路线。

　　设计思路上，该装置优先保证低速大扭矩与地面适应性。履带接触面积较大，接地压强相对轮式结构更低，适合在松散或粗糙表面移动；双侧电机差速控制即可实现原地转向，转向半径小，对狭窄通道更友好。中部箱体不仅承担防护作用，也作为主要承载骨架，电机、电池、控制板和接线空间围绕重心区域布置，使整机在爬坡或越过小台阶时保持稳定。

　　外形边界方面，车体长度、宽度和高度围绕履带包络确定，两侧履带外缘构成最大宽度，箱体上部控制整体高度，端部驱动轮与导向轮限定履带前后位置。安装时需关注电机轴线与驱动轮轴线的同轴度、轮系支架与箱体连接孔位的对应关系，以及履带张紧量对运行阻力的影响。箱体表面预留的平面可用于安装摄像头、传感器、小型机械臂或实验载荷，底部与侧方空间则需保证线缆走向不干涉轮系转动。

　　在实际应用中，这类底盘可作为遥控巡检载体、教学实验平台、小型排障演示设备或复杂地形移动机构的基础单元。建模时将履带、轮体、电机仓、承载壳和内部支撑件分层表达，既便于检查运动干涉，也利于后续拆解为加工件、标准件和外购件，对行走机构方案验证、装配工艺梳理和载荷布置优化具有直接参考价值。
