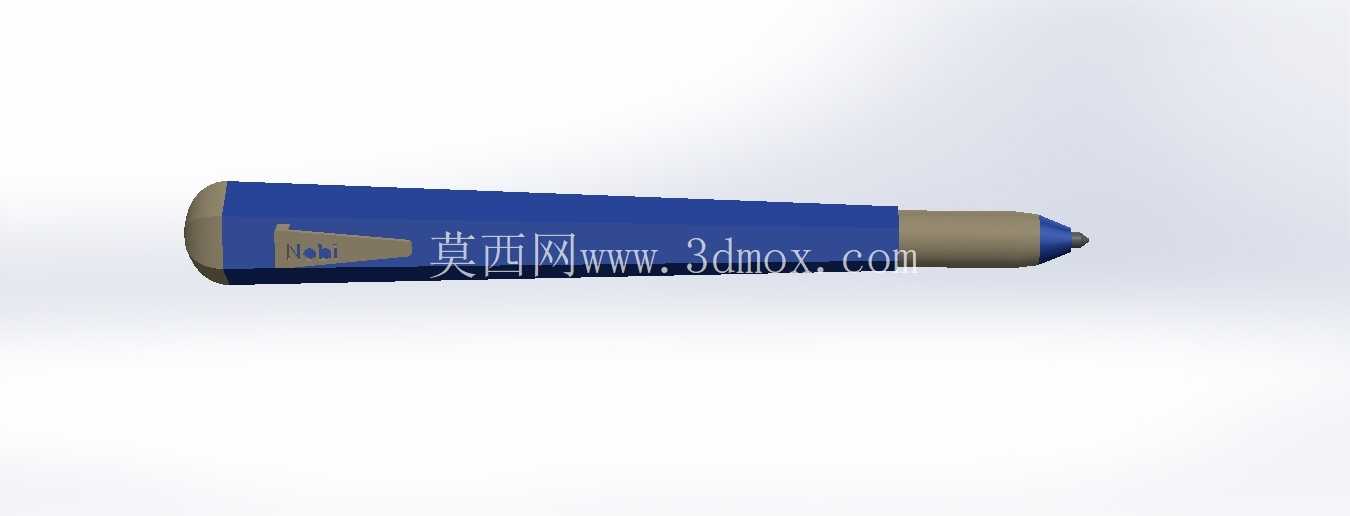

一体式直杆书写笔结构设计方案

日常办公与学习场景中，直杆书写笔是普及率最高的文具类产品之一，这款一体式直杆书写笔的结构设计，完全围绕长期握持书写的人机需求与生产装配的工艺要求展开，没有多余的装饰性结构，所有曲面与棱边都经过实际使用场景的反复验证。从实际使用场景来看，这款笔适配日常办公记录、学生课业书写、工程现场临时标注等多类场景，笔身采用等截面渐变的直杆形态，没有突出的笔夹外置结构，整体外轮廓连续顺滑，放置在工装口袋、文件册夹层时不会勾挂织物或纸张，也不会因为突出结构造成笔身滚动坠落，适配桌面、工装板面、便携收纳包等多种放置环境。

设计过程中首先确定的是握持区域的尺寸边界，握持段距离笔尖15mm到45mm的区间，截面做了0.8mm的微弧收腰处理，这个尺寸区间覆盖了绝大多数成年人握持书写时的手指接触范围，微弧收腰的曲率经过反复调整，既不会因为弧度过大造成握持时手指滑动，也不会因为棱边过硬造成长时间书写的压痕，笔身整体长度控制在140mm，闭合状态下最大外径11mm，这个尺寸刚好适配常规的笔套、工装笔袋的收纳尺寸，不会出现过长无法放入、过粗握持空荡的问题。笔尖部分采用阶梯式收窄结构，从笔身主体到笔尖书写端做了三段式过渡，最前端的书写端外径2.5mm，既保证了书写时的视线无遮挡，也给内部的笔芯固定结构预留了足够的安装空间，笔芯固定槽的内径公差控制在0.05mm以内，适配常规规格的中性笔芯、钢笔墨囊的替换需求，不需要额外的适配结构就能完成耗材更换。

笔身的壁厚设计均匀控制在1.2mm，这个壁厚参数既满足注塑成型时的熔体流动要求，不会出现缺胶、缩痕的成型缺陷，也能保证笔身整体的抗弯折强度，从1.2米高度自由坠落到水泥地面时，笔身不会出现开裂、变形的问题，内部的笔芯也不会因为冲击出现断裂。笔身尾部做了1mm的圆角过渡，没有尖锐的棱边，放置在桌面上时尾部不会因为磕碰造成卷边，也不会在握持时硌到手部虎口位置。整个笔身的分型面设置在笔身的侧方棱线位置，合模线经过打磨处理后不会有明显的凸起，握持时不会有硌手的触感，表面采用细磨砂处理，摩擦系数控制在0.3左右，手部出汗时也不会出现打滑的问题。

从装配逻辑来看，这款笔采用两段式插接结构，笔身主体与笔尖段的配合长度为8mm，配合面做了0.1mm的过盈设计，装配时不需要额外的粘接剂或者卡扣结构，依靠材料本身的弹性就能完成固定，装配后的同轴度公差控制在0.1mm以内，不会出现笔尖歪斜的问题。笔身内部的笔芯限位结构设置在距离尾部10mm的位置，限位台的高度1mm，刚好抵住笔芯的尾部端面，书写时笔芯不会出现向后退缩的问题，同时给弹簧结构预留了2mm的压缩行程，按动结构的活动间隙控制在0.2mm以内，按动时没有明显的晃动感，反馈力度清晰。

针对工程现场使用的需求，笔身材料选用耐油污的ABS工程塑料，接触到机油、切削液等常见工业介质时不会出现表面腐蚀、开裂的问题，表面的磨砂层也不会因为油污附着变得难以握持。笔身没有设置多余的镂空或者凹槽结构，表面沾染污渍后可以直接用抹布擦拭干净，不会有污渍残留的死角。整体结构没有易损的小零件，正常使用情况下的使用寿命可以达到5000小时以上，不需要额外的维护保养，耗材替换也不需要借助专用工具，直接旋开笔尖段就能完成笔芯更换，操作门槛极低。

在建模过程中，所有的曲面都采用G2连续过渡，没有尖锐的几何断点，导出的加工模型可以直接用于模具型腔的数控加工，不需要额外的曲面修补工作，拔模角度统一设置为1.5度，满足注塑生产的脱模要求，不会出现脱模拉伤的问题。所有的安装尺寸都经过公差链校核，各个零件之间的配合间隙都控制在合理范围内，既不会因为间隙过大造成晃动，也不会因为间隙过小造成装配困难。
