U型机加工连接零件结构设计

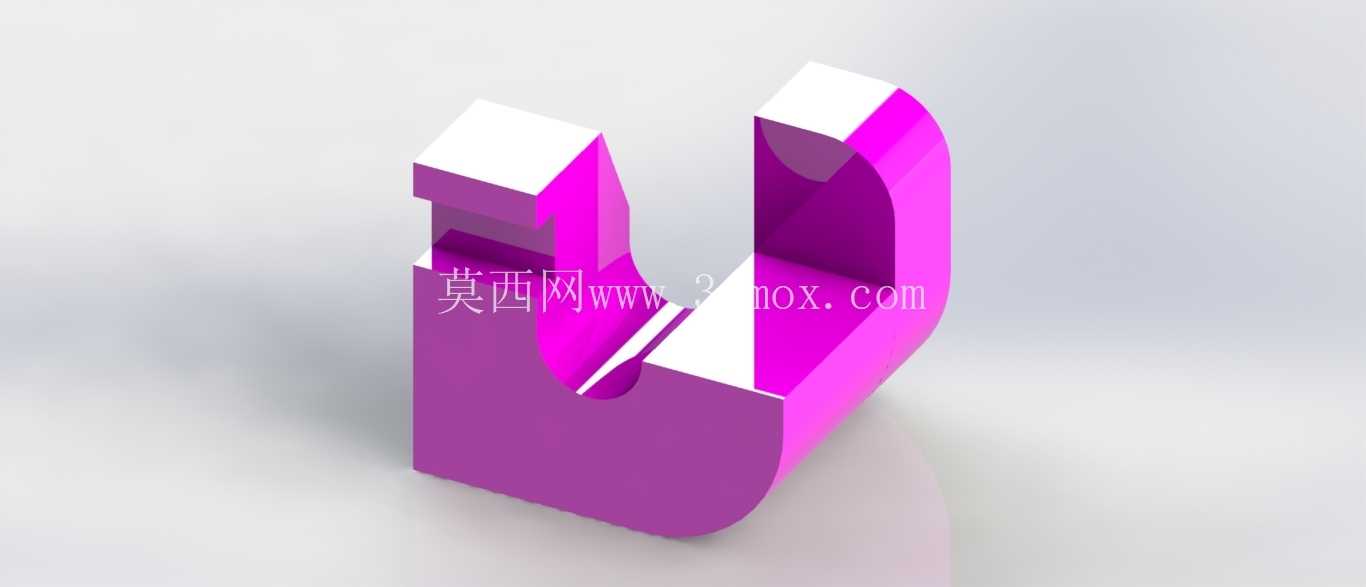

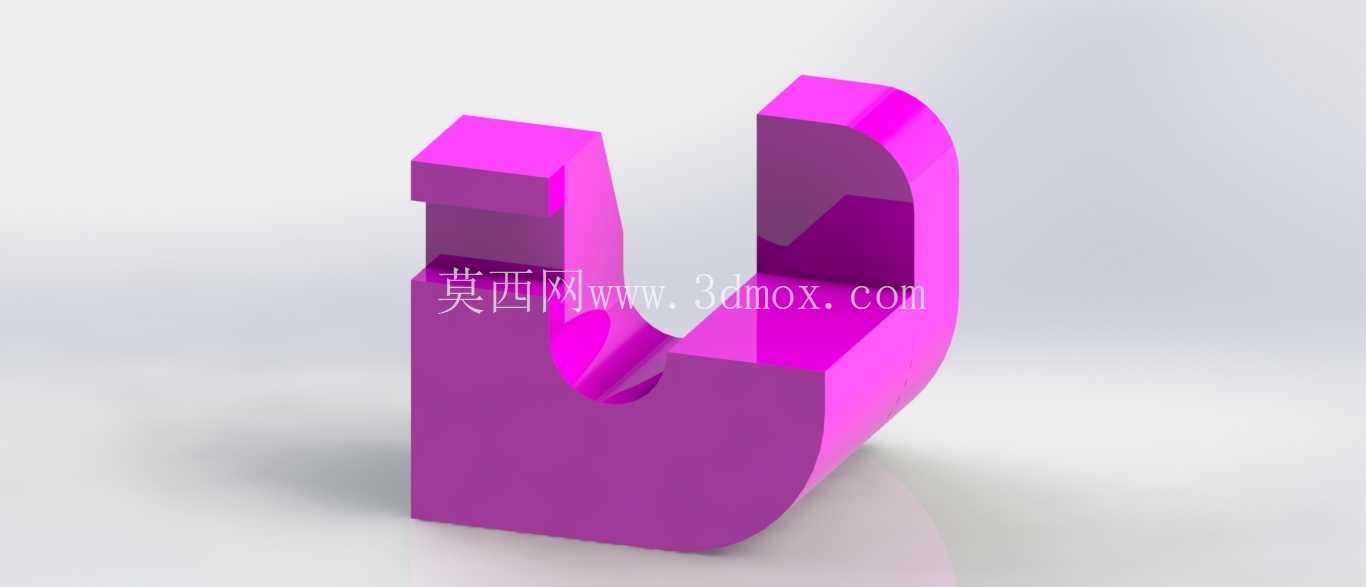

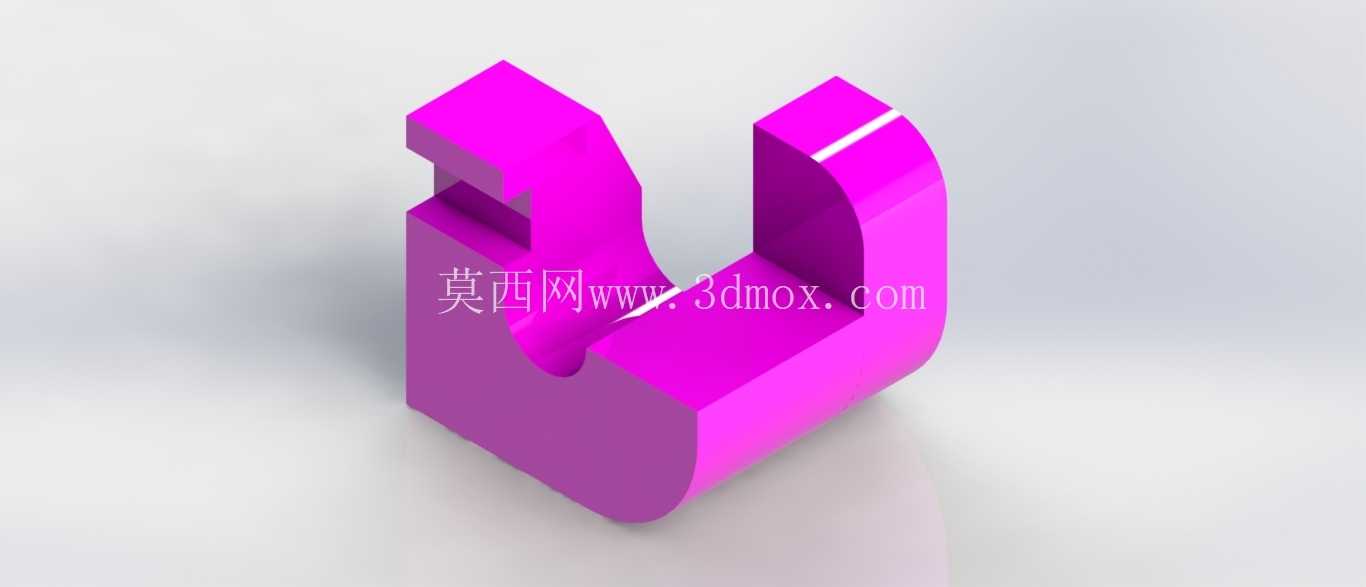

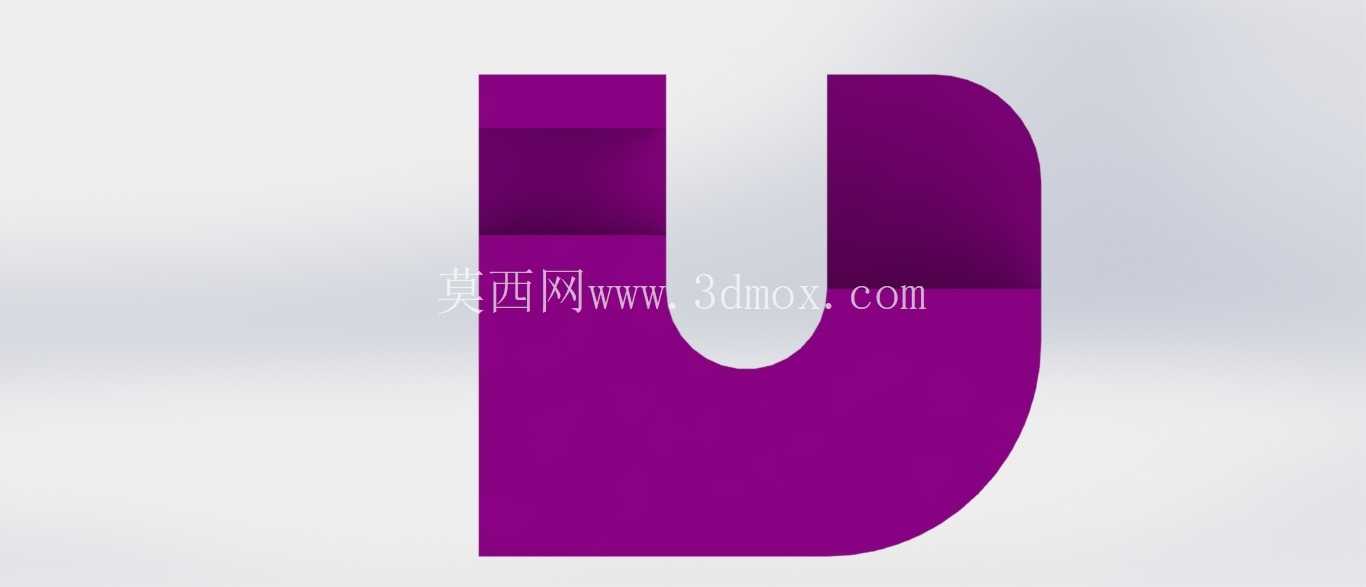

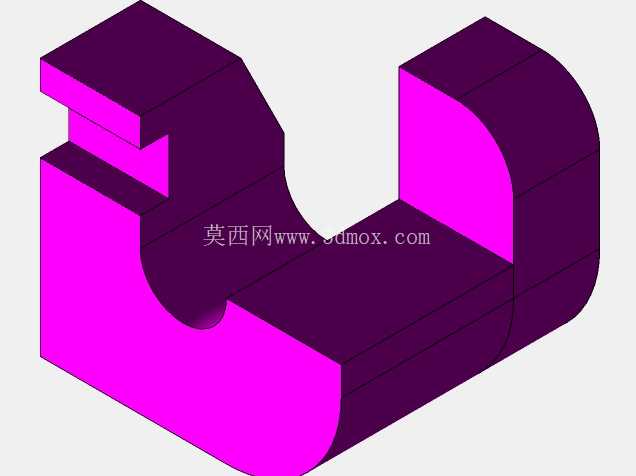

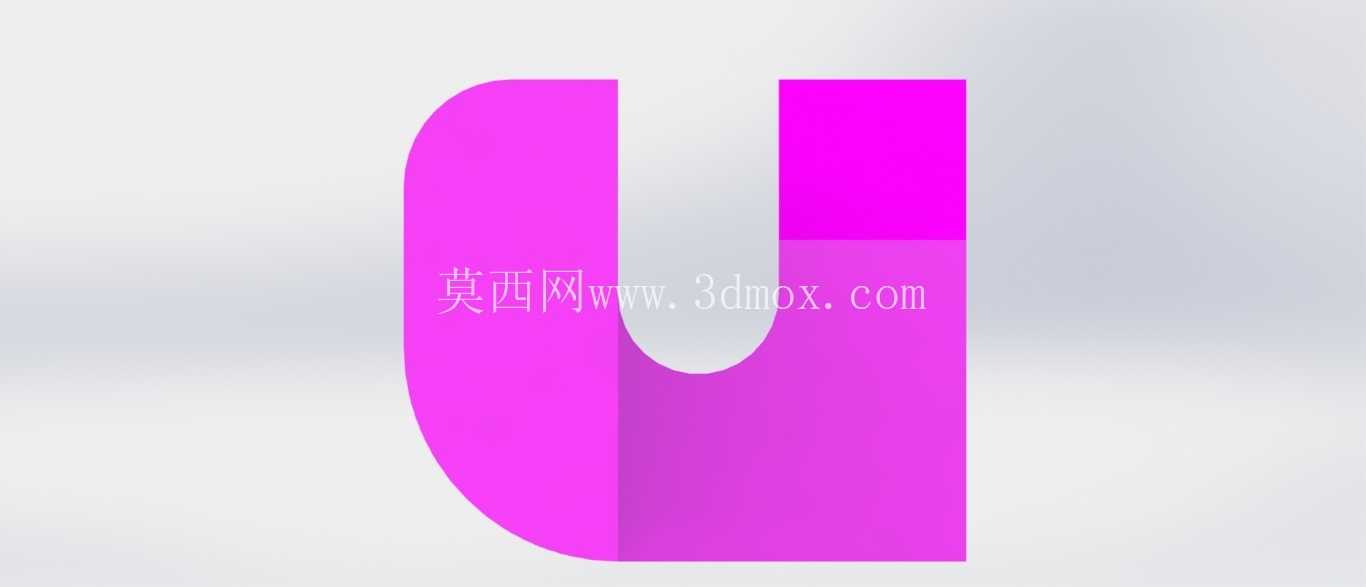

　　该零件属于机加工成型的U型连接类结构件，主要应用于小型工装夹具、自动化输送线的定位接驳工位，以及小型检测设备的载具固定环节，在需要单侧开口卡接、同时承受垂直方向压装载荷的装配场景中使用，可替代部分焊接式U型支座，减少现场焊接的形变校正工作量。从结构设计逻辑来看，零件整体采用U型开口布局，单侧立壁做了加厚过渡处理，对应卡接接触面做了平面度公差控制，避免装配后出现卡滞、接触面贴合不严的问题；U型底部的圆弧过渡并非单纯的造型处理，而是对应应力集中区域做的圆角卸荷设计，在零件承受周期性压装载荷时，可有效降低直角根部的应力集中系数，避免长期载荷下出现根部开裂的失效问题。

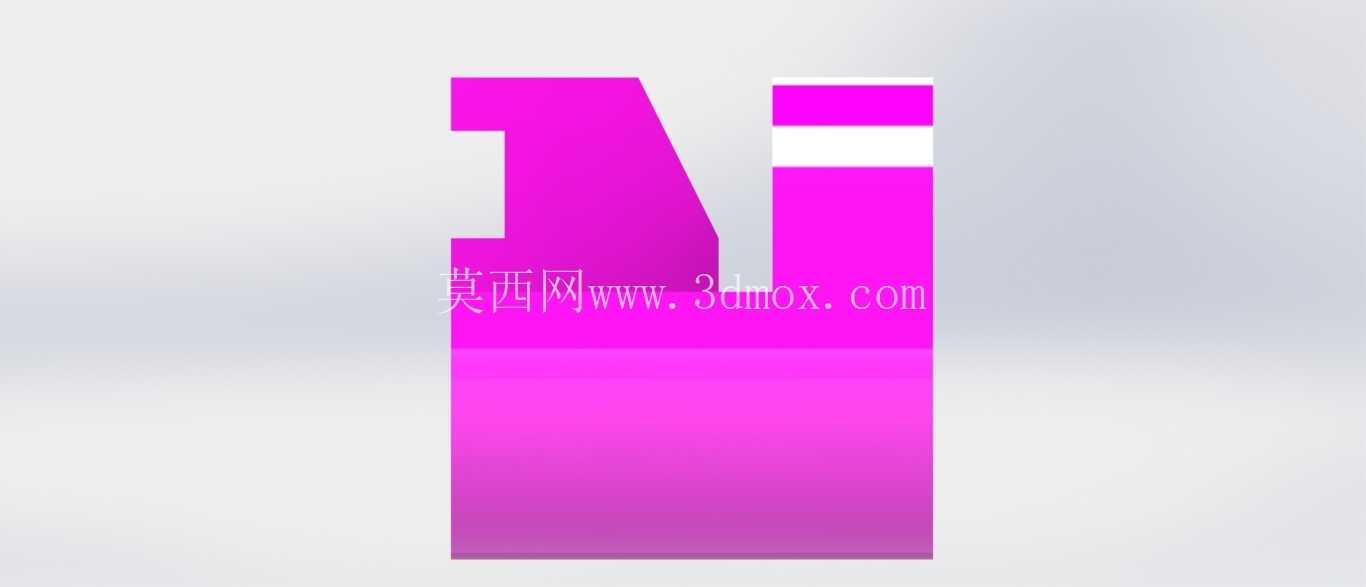

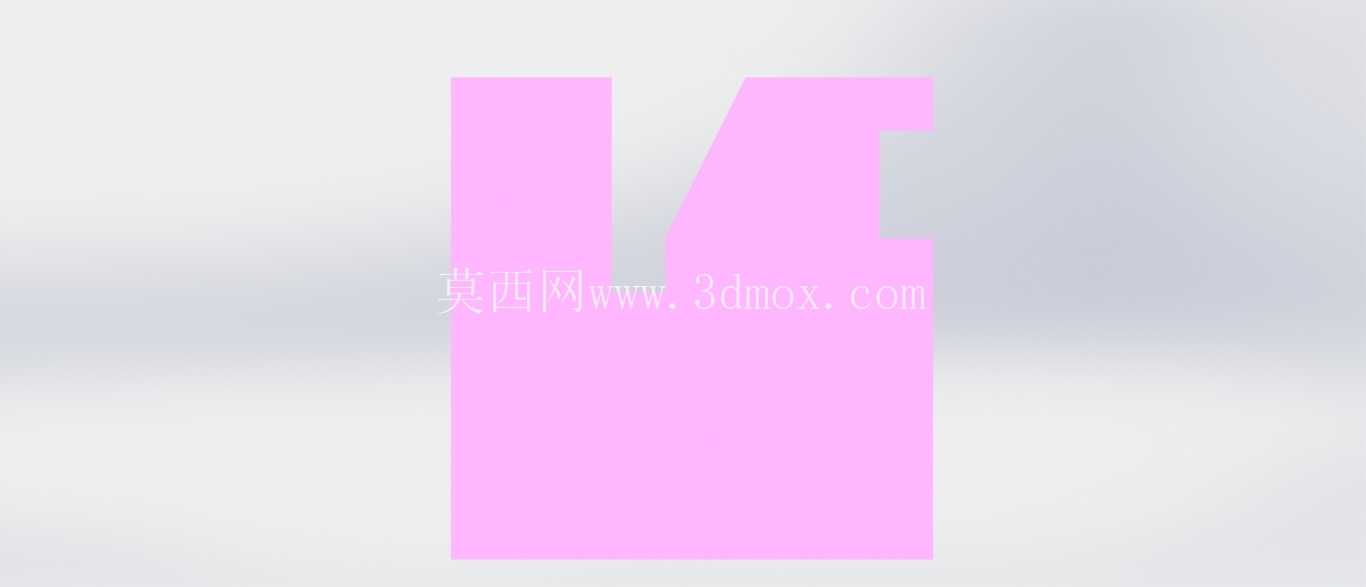

　　零件的开口尺寸按照常用的16mm标准型材卡接边界设计，安装时可直接卡入对应规格的铝型材或方钢导轨，无需额外加工让位槽，立壁上预留的两个凸台结构，是对应装配时的紧定螺钉安装位设计，凸台高度比螺钉头部沉孔深度高出0.2mm，可避免螺钉装配后突出零件表面，刮蹭相邻的运动部件。在加工工艺适配性上，该零件的所有加工面均采用铣削一次装夹成型的工艺路线设计，除U型内侧的圆弧面需要走圆弧插补加工外，其余平面均采用端铣刀走直线轨迹加工，没有需要电火花、线切割加工的特殊结构，普通三轴数控铣床即可完成全部加工工序，加工时的装夹基准选在零件底部的平整端面，一次装夹即可完成立壁、凸台、圆弧过渡面的全部加工，减少二次装夹带来的形位公差累积。

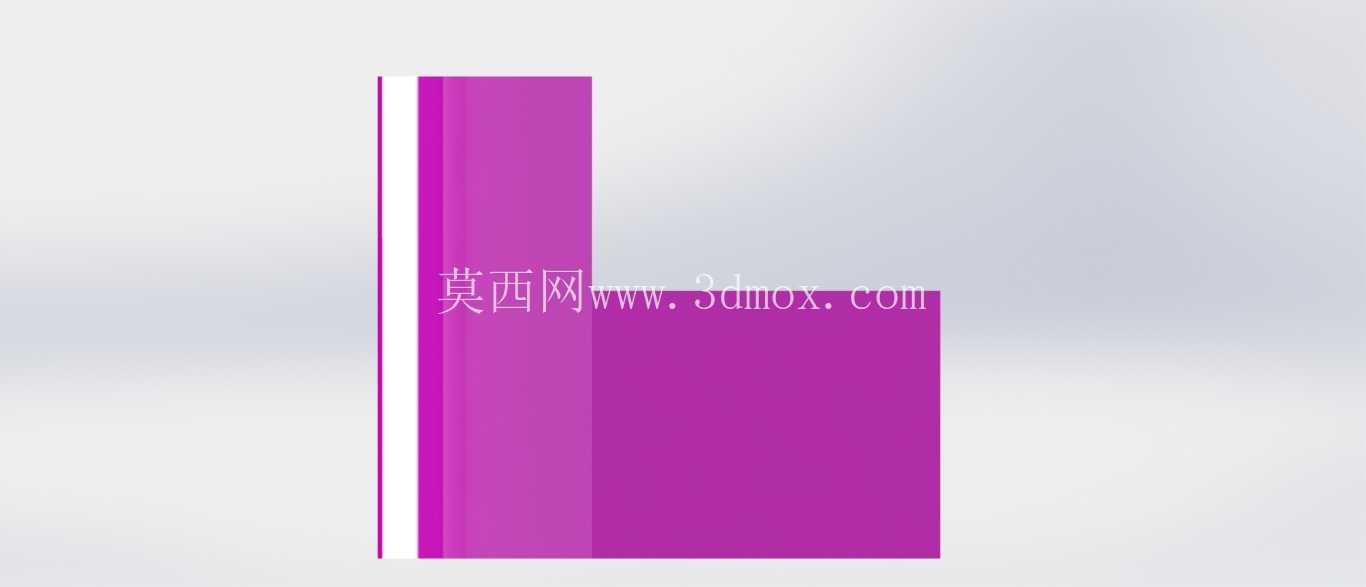

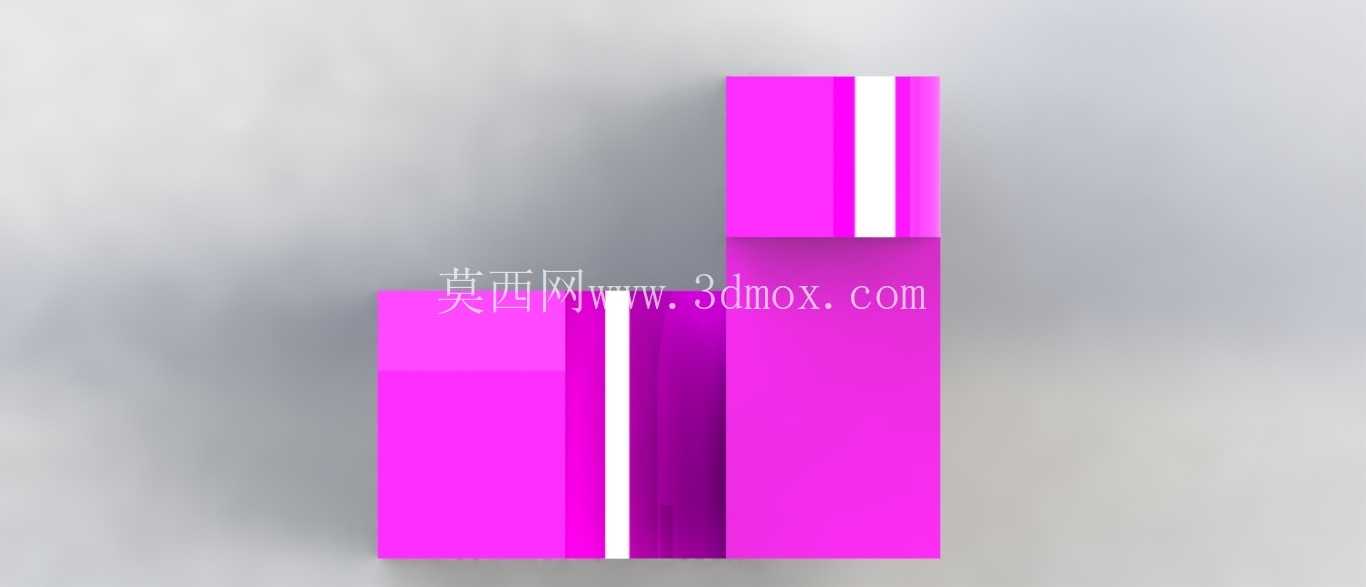

　　从安装边界来看，零件总高度控制在45mm以内，总宽度38mm，开口深度28mm，安装后不会超出常用小型载具的轮廓边界，相邻零件的装配间隙预留0.5mm，可避免多零件并排安装时出现尺寸干涉；零件的两个立壁厚度存在差异，加厚侧的立壁主要承受卡接后的侧向剪切力，薄侧立壁仅做导向定位使用，这种非对称厚度设计在保证结构强度的前提下，有效减少了零件的整体重量，同时降低了加工时的材料去除量。

　　在实际使用场景中，该零件可配合弹簧柱塞实现快速卡接定位，在小型电子产品的组装载具上，可作为PCB板的侧边定位支座，U型开口的内侧平面做了粗糙度控制，避免刮伤PCB板的边缘镀层；在小型冲压设备的送料轨道上，该零件可作为轨道的侧挡块，通过凸台上的紧定螺钉固定在轨道基座上，调整位置时只需松开紧定螺钉即可滑动调整，无需拆卸整个基座。设计时特意规避了薄壁锐角结构，所有外露棱边均做了0.3mm的倒角处理，一方面避免加工后棱边的毛刺划伤装配人员，另一方面也减少零件搬运过程中棱边磕碰产生的变形，影响装配精度；零件底部的安装面做了0.02mm的平面度要求，保证安装后零件不会出现倾斜，导致卡接位置偏移。从载荷适配性来看，该零件可承受最大500N的垂直压装力，加厚立壁可承受最大300N的侧向剪切力，完全满足小型工装、非标自动化设备的轻载定位需求，不需要额外做加强筋结构，避免加强筋带来的加工难度提升和清根工作量增加。
