压铸模配套机加工异形结构零件

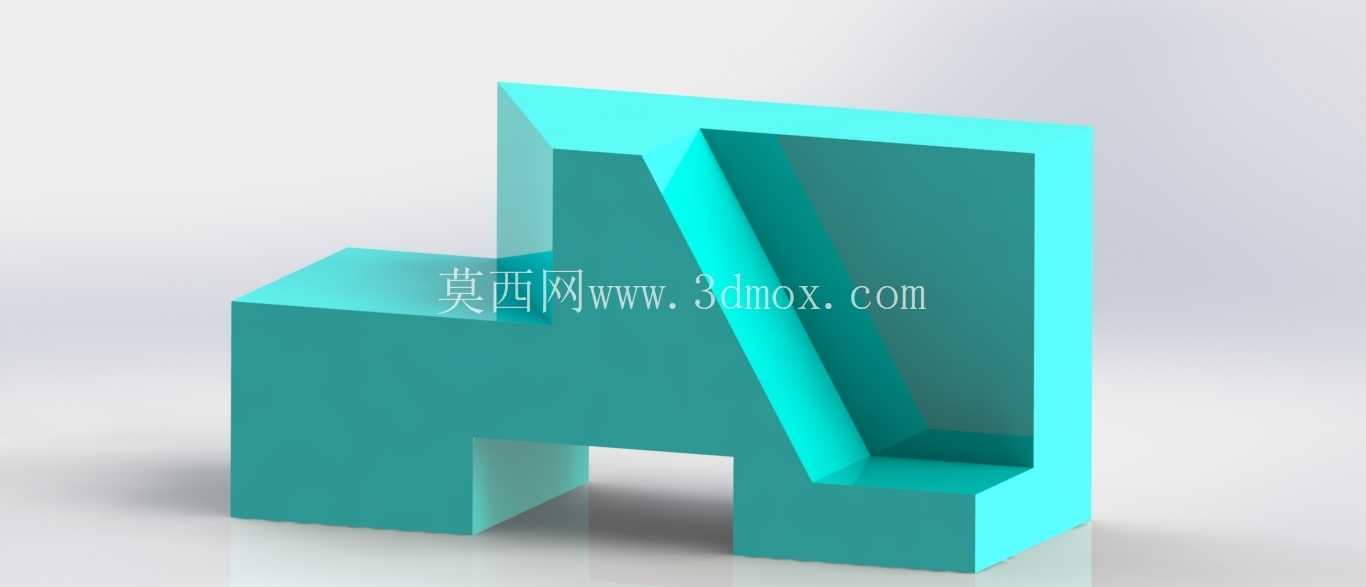

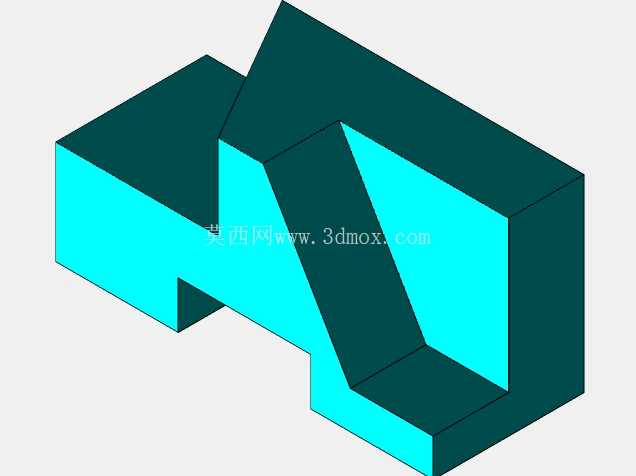

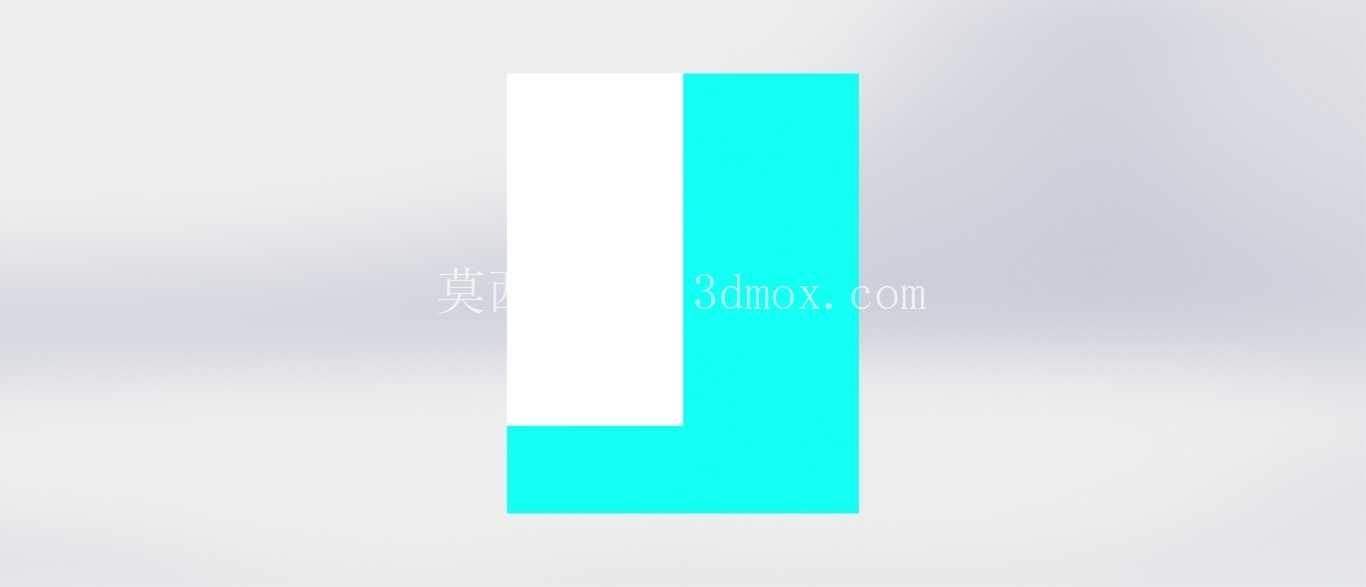

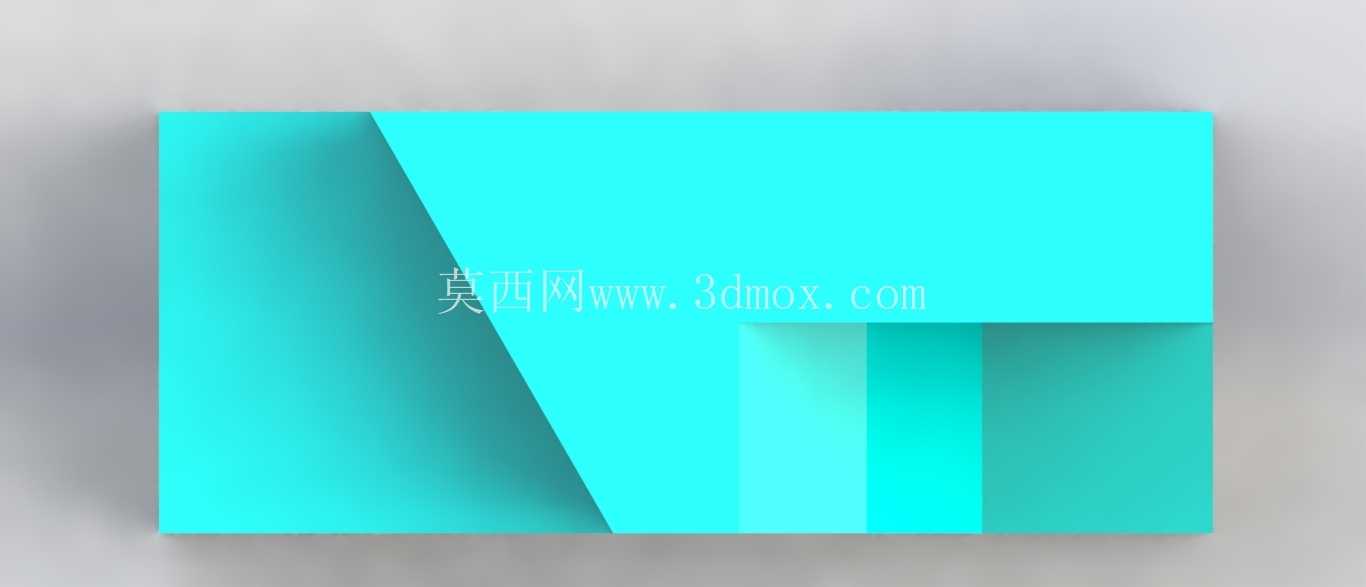

　　零件的整体结构采用直角基准面搭配斜向让位槽的设计，两个互相垂直的外侧立面是装夹时的定位基准面，加工时可以直接靠在机床工作台的平口钳固定钳口上，不需要额外做找正辅助，能大幅缩短单件装夹的辅助时间，适配批量机加工工序的节拍要求。斜向的内凹槽结构是为了避让压铸毛坯件上的斜向凸起结构，避免装夹时毛坯与定位块出现干涉，同时槽的内壁做了0.2毫米的拔模斜度，和压铸毛坯的出模斜度保持一致，装夹时可以实现面接触定位，相比点接触或线接触的定位方式，能有效分散装夹压力，避免毛坯件表面出现压痕变形。在压铸模具的配套机加工环节中，这类异形结构零件承担着模具局部定位、成型面支撑以及工序间装夹定位的多重作用，区别于标准规格的紧固件或通用支撑块，这类零件的结构完全匹配对应压铸模的局部型腔排布，没有通用互换性，需要结合具体模具的开模行程、顶出位置、冷却管路走向做针对性的结构适配。从实际应用场景来看，这类零件多安装在压铸模的动模侧机加工工位，承担压铸成型后毛坯件二次机加工时的定位支撑，避免毛坯件在铣削、钻孔工序中出现装夹偏移，保证后续机加工的尺寸公差落在设计要求范围内。

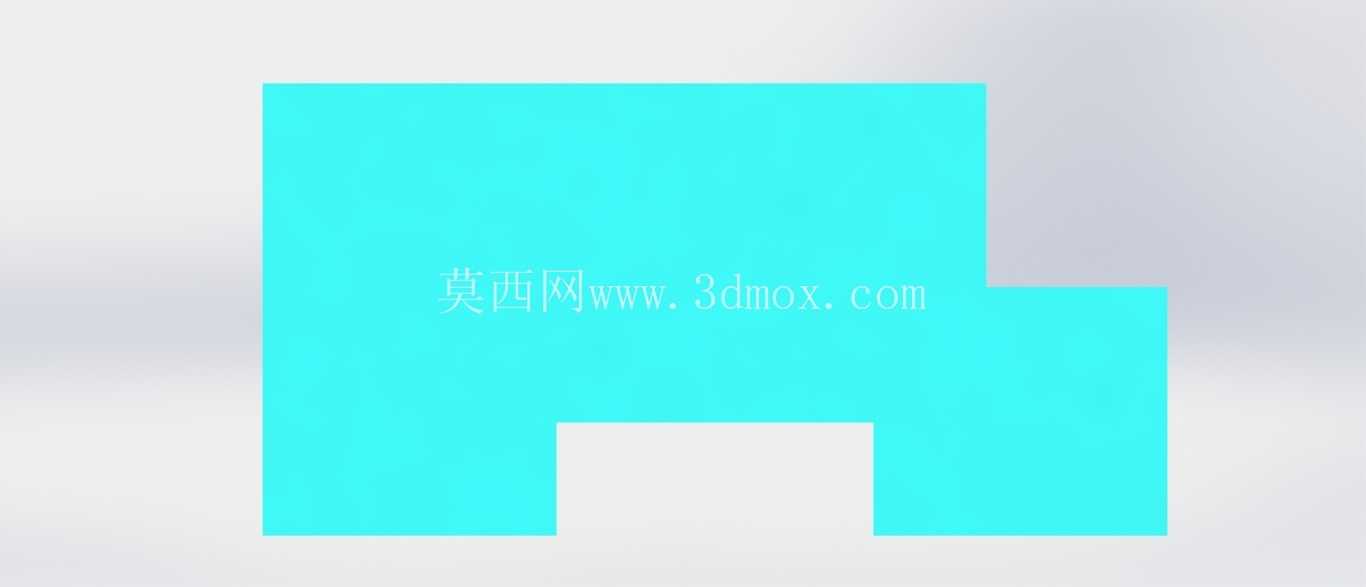

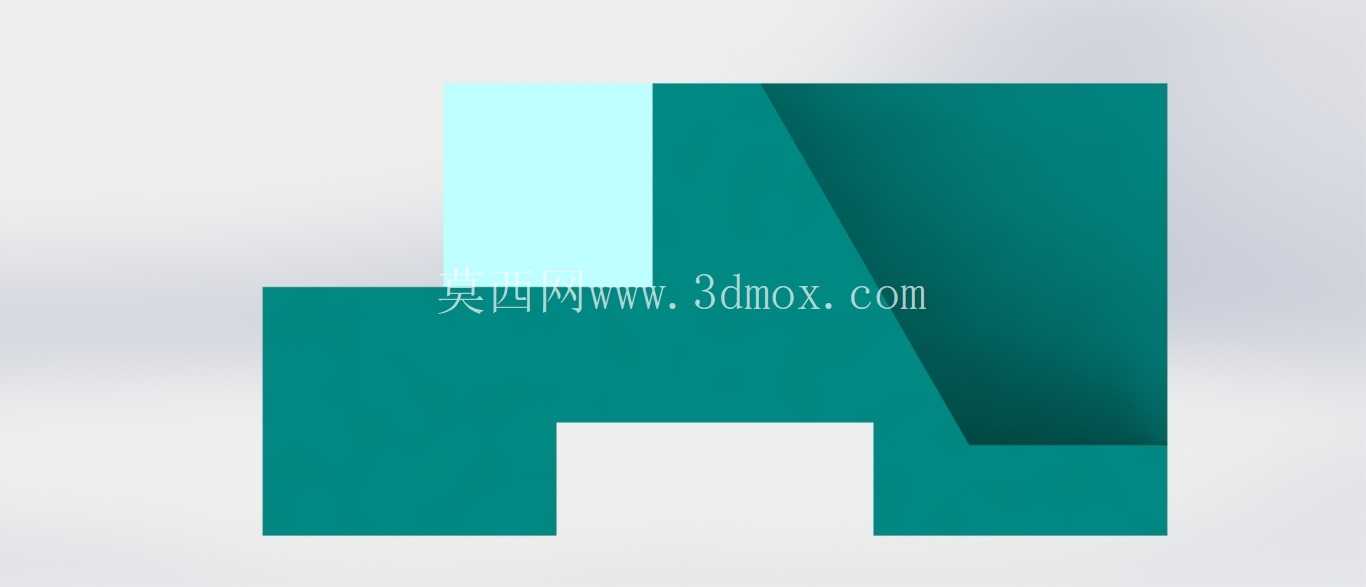

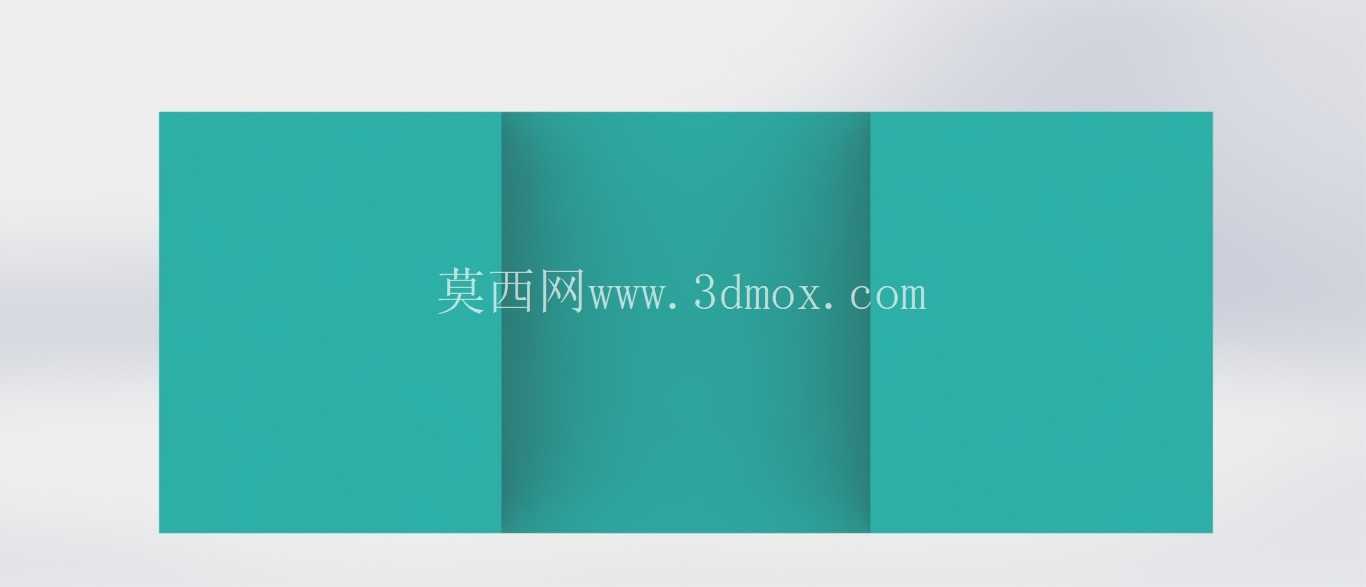

　　零件底部的两个缺口结构是安装让位槽，对应工作台上的T型槽螺栓位置，安装时螺栓可以穿过缺口将零件牢牢固定在机床工作台上，缺口的宽度比常用的M12T型栓头部尺寸大2毫米，既保证安装时的调整余量，又不会因为间隙过大导致定位偏移。从设计思路上看，这类零件的建模优先确定定位基准面的形位公差，两个垂直立面的垂直度公差控制在0.02毫米以内，平面度公差不超过0.01毫米，保证装夹时的基准精度；斜向让位槽的角度和对应压铸毛坯的凸起角度完全一致，建模时直接引用模具型腔的对应曲面做偏移切除，避免单独绘制角度出现尺寸偏差。

　　零件的整体高度控制在120毫米，横向长度180毫米，纵向宽度100毫米，属于中小型机加工定位件，适配500吨以下压铸机配套模具的机加工工位，安装时不需要额外加高垫块，直接固定在工作台面即可匹配常用的立加主轴行程。在实际加工这类零件时，毛坯选用45号钢调质料，先铣削六个基准面到尺寸，再加工斜向内槽，最后做表面发黑处理提升防锈能力，因为是机加工工装类零件，不需要做过高的表面硬度处理，HB220-250的硬度即可满足日常使用的耐磨要求，同时也方便后续根据模具的修模调整做二次修配加工。

　　这类零件的结构设计没有多余的装饰性特征，所有的面、槽、缺口都对应实际的功能需求，斜槽的边缘做了R1的圆角过渡，避免装夹时划伤操作人员，也减少应力集中导致的零件磕碰开裂问题。在压铸模的批量生产流程中，这类机加工定位零件的精度直接影响后续压铸件二次加工的合格率，所以建模阶段就需要把装配关系、装夹顺序、刀具加工路径都考虑进去，比如斜槽的宽度要适配直径20毫米的立铣刀直接加工，不需要换小刀清角，减少加工工序，提升零件本身的加工效率。零件的两个垂直基准面上没有多余的孔位或凸起，保证装夹时整个面都能和平口钳钳口贴合，不会因为杂物或凸起导致定位倾斜，底部的安装缺口深度为10毫米，固定螺栓拧紧后螺栓头部不会高出零件底面，保证零件和工作台面完全贴合，不会出现安装翘曲的问题。
