手动卷笔刀外壳压铸成型结构设计

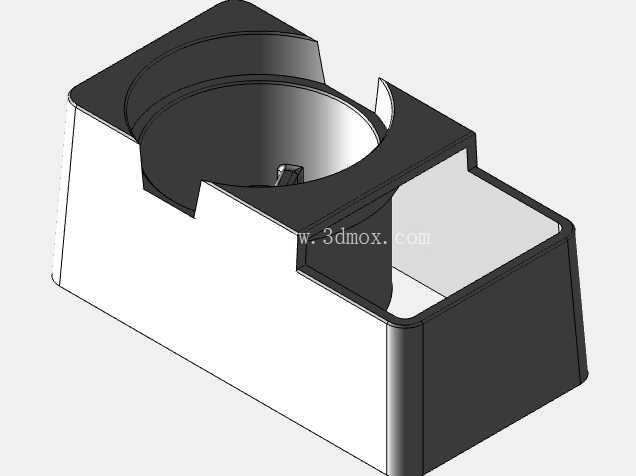

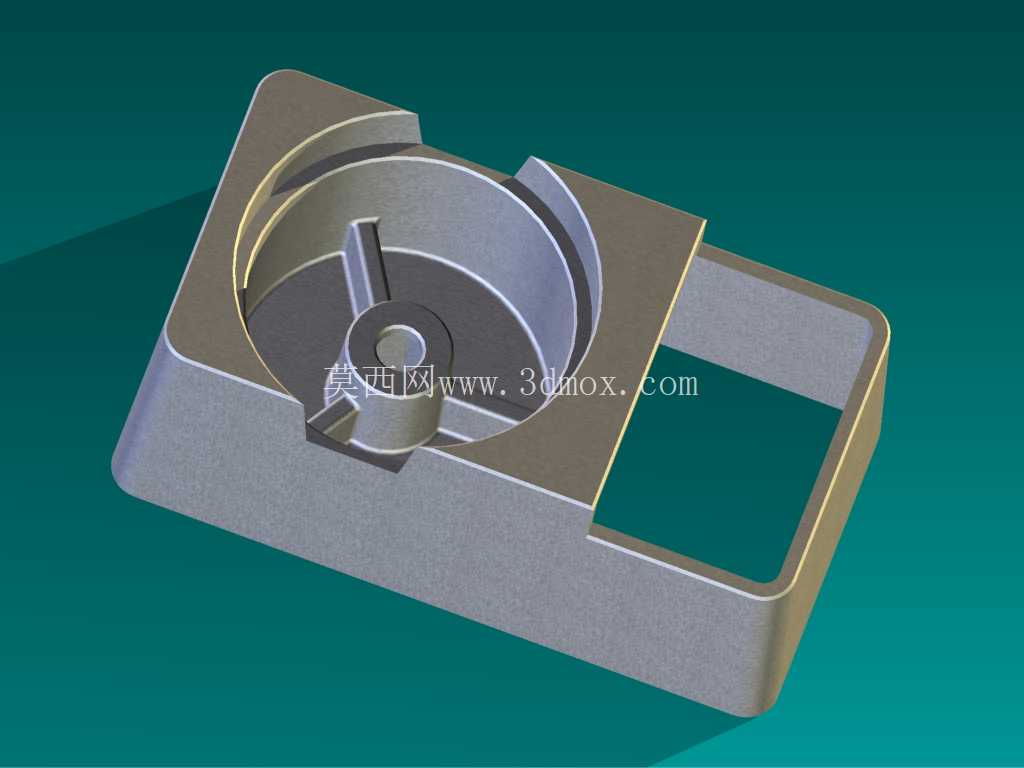

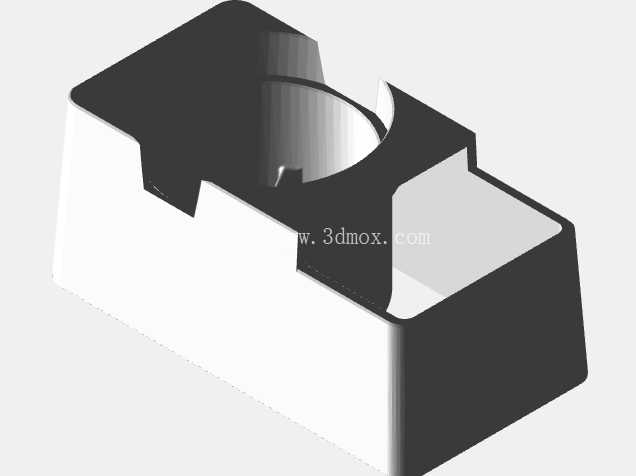

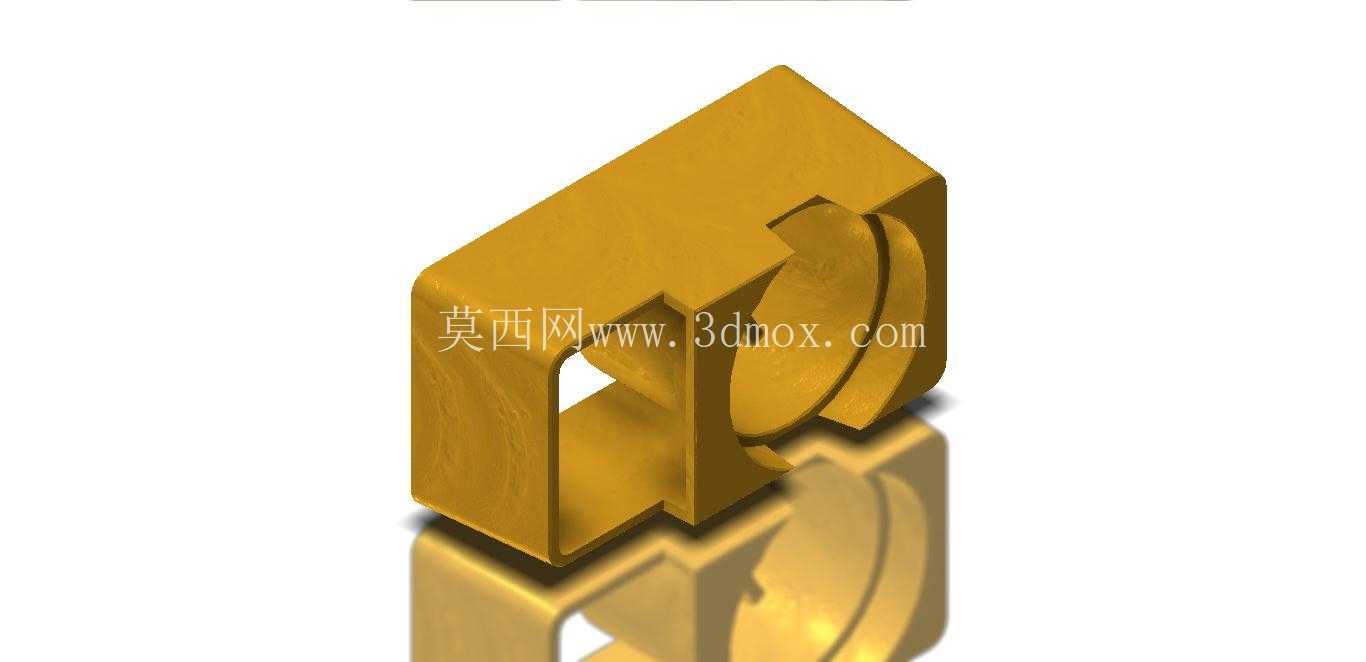

　　日常文具生产场景中，手动卷笔刀的外壳是承担内部刀架固定、握持受力、排屑导向的核心承载部件，这类小型压铸件的结构合理性直接决定成品装配效率与长期使用可靠性。从实际量产适配角度看，该外壳采用一体化压铸成型思路，整体为带开放式切削腔的框型结构，腔体内部预留的弧形安装位完全匹配卷笔刀锥形滚刀组件的装配轮廓，侧壁的矩形开口既作为铅笔插入的进给通道，也兼顾削切过程中木屑的顺畅排出，避免废屑在腔体内堆积卡滞影响使用。

　　设计阶段优先考虑压铸工艺的成型可行性，所有转角位置均设置了适配铝合金压铸的圆角过渡，避免直角位置出现金属液填充不足、冷却应力集中导致的铸件开裂问题，壳体壁厚控制在均匀的1.5mm区间，既保证握持时的结构强度，不会因日常摔落、握持施力出现形变，也能控制压铸过程中的冷却收缩率，减少成品翘曲、缩孔等工艺缺陷。从安装边界来看，壳体内部的刀架定位凸台与腔体侧壁的同轴度公差控制在0.1mm以内，装配时无需额外调整即可保证滚刀与进笔通道的对中度，避免出现削笔偏芯、铅芯断裂的问题；壳体外侧的防滑贴合面做了微弧处理，握持时贴合手掌指腹的施力角度，手动转动削笔时不会出现打滑脱手的情况。

　　不同于普通注塑文具外壳，压铸金属外壳的抗磨损性能更强，长期使用过程中进笔口位置不会因铅笔反复摩擦出现扩口、毛刺，能长期保持进笔的导向精度。结构设计上还预留了刀架固定螺丝的预埋柱位，柱位根部做了加强筋连接到壳体侧壁，避免螺丝锁附时柱位断裂；排屑口的下边缘做了向内收的折边，削笔时木屑会顺着折边导向向外滑落，不会顺着壳体缝隙进入握持位置弄脏使用者手部。在压铸模具的结构适配层面，该外壳的分型面设置在壳体最大轮廓的中分位置，侧抽芯结构仅需对应进笔通道的矩形通孔，模具结构简单，量产时的脱模阻力小，成品的脱模斜度控制在1.5°，既不影响外观的规整度，也能保证铸件顺利脱模，减少后续打磨抛光的工序量。

　　从实际使用场景的适配性来看，该壳体尺寸适配常规直径7-8mm的标准木杆铅笔，腔体内部的容屑空间可容纳单次削切3-5支铅笔产生的废屑，无需频繁清理；壳体的外轮廓尺寸控制在长45mm、宽30mm、高25mm的区间，整体小巧便携，可放入常规笔袋、文具盒中携带，不会占用过多收纳空间。结构受力层面，日常使用中最容易出现受力断裂的进笔口位置，做了局部加厚处理，厚度提升至2mm，即使铅笔插入时施力过大，也不会出现口部开裂的问题；壳体与底盖的配合位置设置了0.2mm的卡接台阶，装配时通过卡扣即可完成固定，无需额外打胶，后续拆解清理内部废屑时也更加方便。
