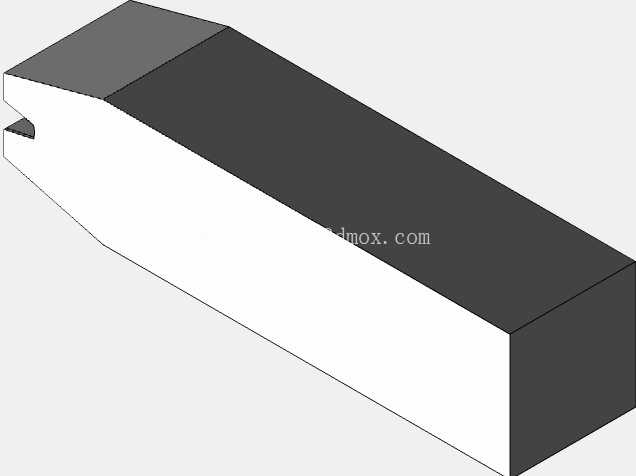

异形轮廓切削专用硬质合金刀具结构

　　在精密铸造件的后处理加工环节，这类异形切削刀具主要承担铸件分型面飞边、浇冒口残留以及异形内腔轮廓的精修切削作业，区别于标准可转位车刀、铣刀的通用切削属性，该刀具针对铸造后工件表面硬度不均、轮廓曲率多变的加工特性做了专属结构优化，能够适配小批量多品种铸件的柔性加工需求，无需频繁更换刀头即可完成多段不同角度轮廓的连续切削。从实际加工场景来看，这类刀具常配套在普通卧式车床、小型专用修边机以及手持气动修磨设备上使用，针对铸钢、铸铁以及铸铝件的表层加工，刀体的夹持段采用标准矩形截面设计，能够直接适配常规方刀架的装夹槽，无需额外定制非标刀座，安装时仅需保证切削刃的伸出长度控制在刀体总厚度的1.2倍以内，即可避免切削过程中出现振刀、让刀的问题，有效保障加工面的粗糙度要求。

　　刀具的切削段采用渐变式楔角设计，靠近刀尖位置的后角做了3度的增量处理，能够在切削铸件表层硬壳时减少刃口的摩擦阻力，同时刀体的主切削刃并非直线结构，而是根据常见铸件异形轮廓的曲率范围做了分段式弧度设计，在加工R角、斜切面以及窄槽侧壁时，无需频繁转动刀架角度，单次走刀即可完成成型切削，大幅减少单件加工的换刀辅助时间。从设计逻辑上看，该刀具的刀体主体采用整体硬质合金烧结成型，而非焊接式结构，避免了焊接应力导致的刃口崩裂问题，刀体的非切削面做了发黑钝化处理，能够减少切削过程中切屑的粘附，同时刀体尾部设计有定位卡槽，在配套自动化加工设备的刀库时，能够配合机械手臂完成精准换刀定位，定位误差控制在0.02mm以内，满足自动化连续加工的精度要求。

　　在尺寸边界上，该刀具的总长度控制在120mm，夹持段截面尺寸为20mm×25mm，能够适配绝大多数中小型机加工设备的刀架装夹范围，切削刃的有效工作长度为45mm，可覆盖最大切削深度8mm的加工需求，针对铸造件常见的2-5mm厚飞边，单次走刀即可完成去除，无需分层切削。实际使用过程中，该刀具的刃口做了0.1mm的倒棱处理，能够在断续切削铸件表面的硬质点时减少崩刃风险，相比普通焊接车刀，其连续切削寿命可提升40%以上，尤其针对铸钢件的浇冒口残留加工，能够有效避免刃口快速磨损导致的加工面尺寸超差问题。

　　此外，刀具的排屑面做了微小的弧面过渡，能够引导切屑向非加工面方向排出，避免切屑刮伤已加工的铸件表面，在加工深腔位置的轮廓时，刀体的侧面做了避空设计，不会与腔体内壁发生干涉，可完成最小宽度12mm的内腔侧壁精修作业。在配套手持气动工具使用时，可通过加装过渡套将刀具装夹在输出轴夹头上，针对大型铸件的局部位置飞边做现场修配，无需将工件转运至机加工车间，大幅缩短大型铸件的修模周期。从结构强度校核的角度来看，刀体的最大应力集中位置在切削刃与刀体主体的过渡段，设计时将该位置的过渡圆角设置为R2，能够有效分散切削过程中的冲击载荷，在承受最大1200N的径向切削力时，刀体的形变量控制在0.01mm以内，不会出现因刀体变形导致的加工尺寸偏差。针对不同材质的铸件加工，该刀具可通过调整刃口的研磨角度适配不同的切削参数，加工铸铝件时可将前角增大2度，获得更锋利的切削效果，加工铸钢件时可将前角减小1度，提升刃口的抗冲击性能，无需更换刀体即可通过简单的刃磨完成不同材质的加工适配，大幅降低车间的刀具库存品类。
