电小提琴铸造用成型模具结构设计

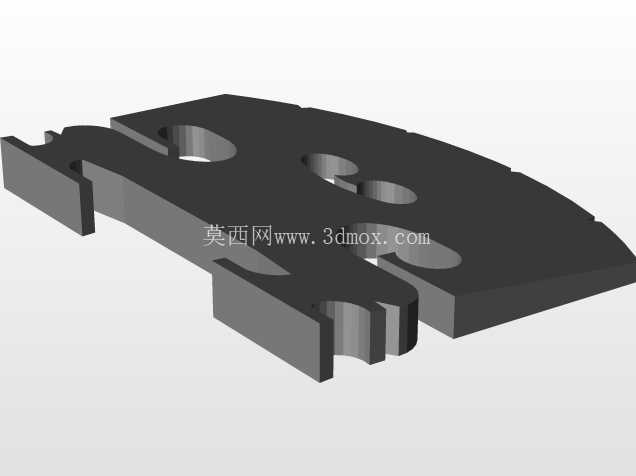

　　在西洋电声乐器的零部件量产环节，铸造工艺是实现电小提琴金属结构件高精度批量生产的核心路径，这套模具正是对应电小提琴核心承载构件的压铸成型工装，直接服务于乐器制造领域的零部件精密加工环节。从实际生产场景来看，电小提琴的金属连接构件需要兼顾结构强度与轻量化要求，既要承担琴身与指板、拉弦板的连接载荷，还要适配电声元件的安装空间，传统机加工方式不仅材料利用率低，加工周期长，还难以保证复杂曲面的成型一致性，采用压铸模具一次成型的方案，能够将后续机加工余量控制在0.2mm以内，大幅提升生产效率，降低单件制造成本。

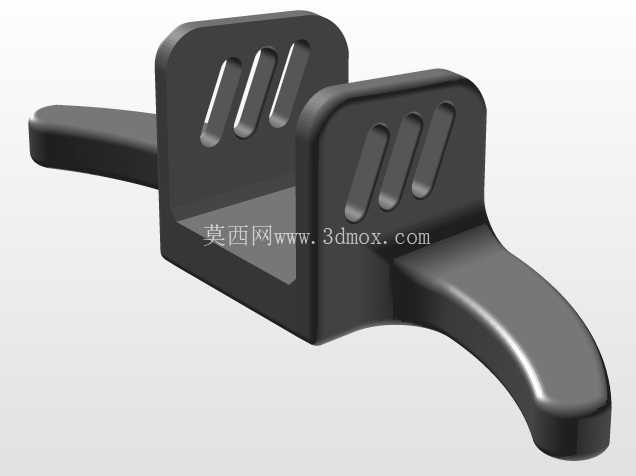

　　这套模具的型腔设计完全匹配电小提琴构件的异形曲面结构，在分型面的选择上，顺着构件的最大轮廓线进行拆分，避免出现倒扣结构导致的脱模困难，同时在两个弧形支臂的位置设置了独立的侧抽芯结构，保证支臂部位的圆弧面能够完整成型，不会出现披锋或者缺料的问题。从安装边界来看，模具的整体外形适配常规200吨卧式冷室压铸机的装夹尺寸，模架采用标准模胚加工，导柱导套的位置按照行业通用规格布置，不需要对压铸机进行额外改造就能直接上机使用，浇口位置设置在构件的平面区域一侧，采用侧浇口进料的方式，能够让金属液在型腔内平稳填充，避免卷气导致的铸件内部气孔问题，同时浇口残留位置在后续精加工时可以直接铣除，不会影响构件的外观面质量。

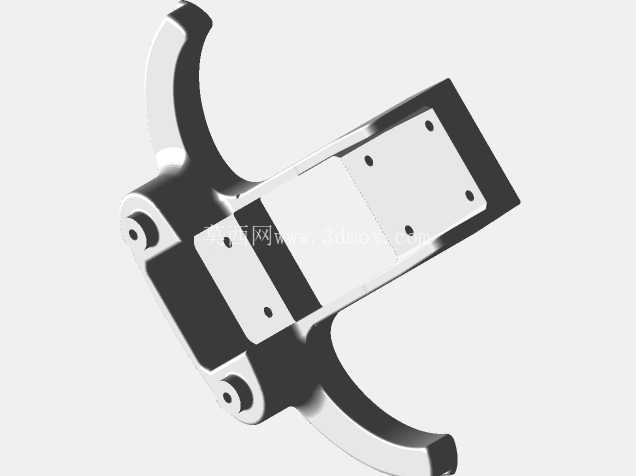

　　在结构设计过程中，针对构件上的四个安装孔位，直接在模具上设置了成型型芯，压铸完成后孔位直接成型，不需要后续钻孔加工，既保证了孔位的位置精度，也减少了后续加工工序，型芯采用耐热模具钢制作，表面做氮化处理，能够承受高温金属液的长期冲刷，延长模具的使用寿命。在排气系统的设计上，在型腔的末端以及两个支臂的圆弧末端都设置了深度0.08mm的排气槽，能够在金属液填充过程中将型腔内的空气顺利排出，避免铸件出现气泡、冷隔等缺陷，同时在容易产生缩孔的厚壁位置，设置了局部冷却水路，调节模具不同区域的温度，让铸件冷却过程更加均匀，减少变形量，保证成型后的构件平面度控制在0.05mm以内，满足后续装配的精度要求。这套模具生产出的构件，两个弧形支臂的同轴度能够控制在0.03mm以内，完全适配电小提琴琴身的转动连接需求，构件的平面区域预留的安装位能够直接固定电声拾音器与电路模块，不需要额外进行结构调整，在实际量产过程中，模具的开合模行程经过精准计算，抽芯动作与开模动作通过压铸机的程序联动，不会出现动作干涉，生产节拍可以控制在每分钟4-5件，能够满足中等规模乐器生产厂商的批量供货需求。

　　从零件的功能适配角度来看，成型后的构件作为电小提琴的核心连接骨架，需要承受琴弦拉力带来的长期载荷，模具设计时在构件的转角位置都做了合理的圆角过渡，避免压铸过程中出现应力集中，同时也让成型后的零件转角位置不会出现应力断裂的隐患，构件的壁厚设计均匀，整体壁厚控制在2.5mm左右，既保证了足够的结构强度，也实现了零件的轻量化，让整琴的重量控制在演奏者舒适持握的范围内。在模具的顶出结构设计上，采用顶杆与顶块结合的方式，在构件的平面区域设置圆形顶杆，在弧形支臂的位置设置成型顶块，顶出力分布均匀，不会在零件表面留下明显的顶出痕迹，减少后续抛光的工作量，同时顶杆的位置都避开了零件的外观面与安装配合面，保证零件的装配精度与外观质量。
