壁挂磁吸式卡尺收纳固定支架结构

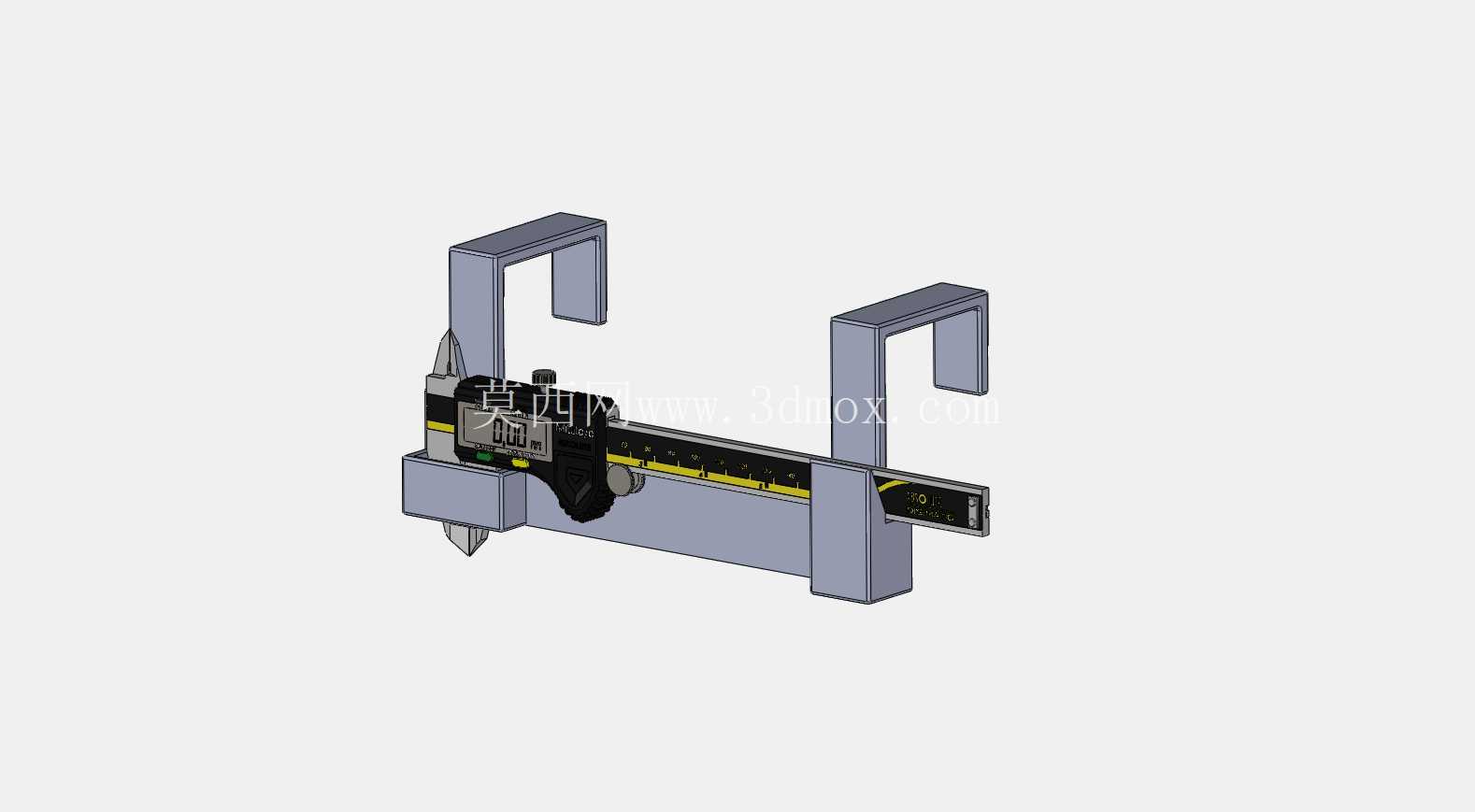

　　在机加工车间、计量检测室、个人钳工工位等场景中，游标卡尺、数显卡尺这类常用量具的存放一直是容易被忽略的细节：随意丢在工具箱内会导致尺身刮花、量爪磕碰变形，直接放在工作台面上又容易被加工切屑、切削液污染，影响测量精度与使用寿命，随手放置还会占用操作台面的有效作业空间，取用时翻找也会浪费不必要的作业时间。这款卡尺收纳支架正是针对这类实际痛点设计的专用量具固定结构，整体采用长条形承托主体搭配两端限位挡边的结构形式，主体承托面做了与卡尺尺身宽度匹配的内凹限位槽，能够避免卡尺放置后出现侧向滑落，两端的挡边高度经过适配设计，既不会阻碍卡尺的取放动作，又能在支架受到轻微碰撞时阻挡卡尺从两端脱出。

　　从安装适配性来看，这款支架预留了两种安装方式的适配空间：针对立方体模块化工具墙、工位隔断板这类硬质平整立面，可通过背胶或者沉头螺丝完成固定，安装时仅需要保证支架承托面处于水平状态即可，不需要额外的复杂调平工序；针对钢制工具柜、机床防护侧板这类导磁金属立面，可在支架背面粘贴强磁磁块实现免打孔安装，磁块的粘贴位置做了下沉式的凹槽设计，粘贴后磁块不会突出支架背面，能够保证支架与安装立面完全贴合，避免出现安装后支架倾斜、晃动的问题。

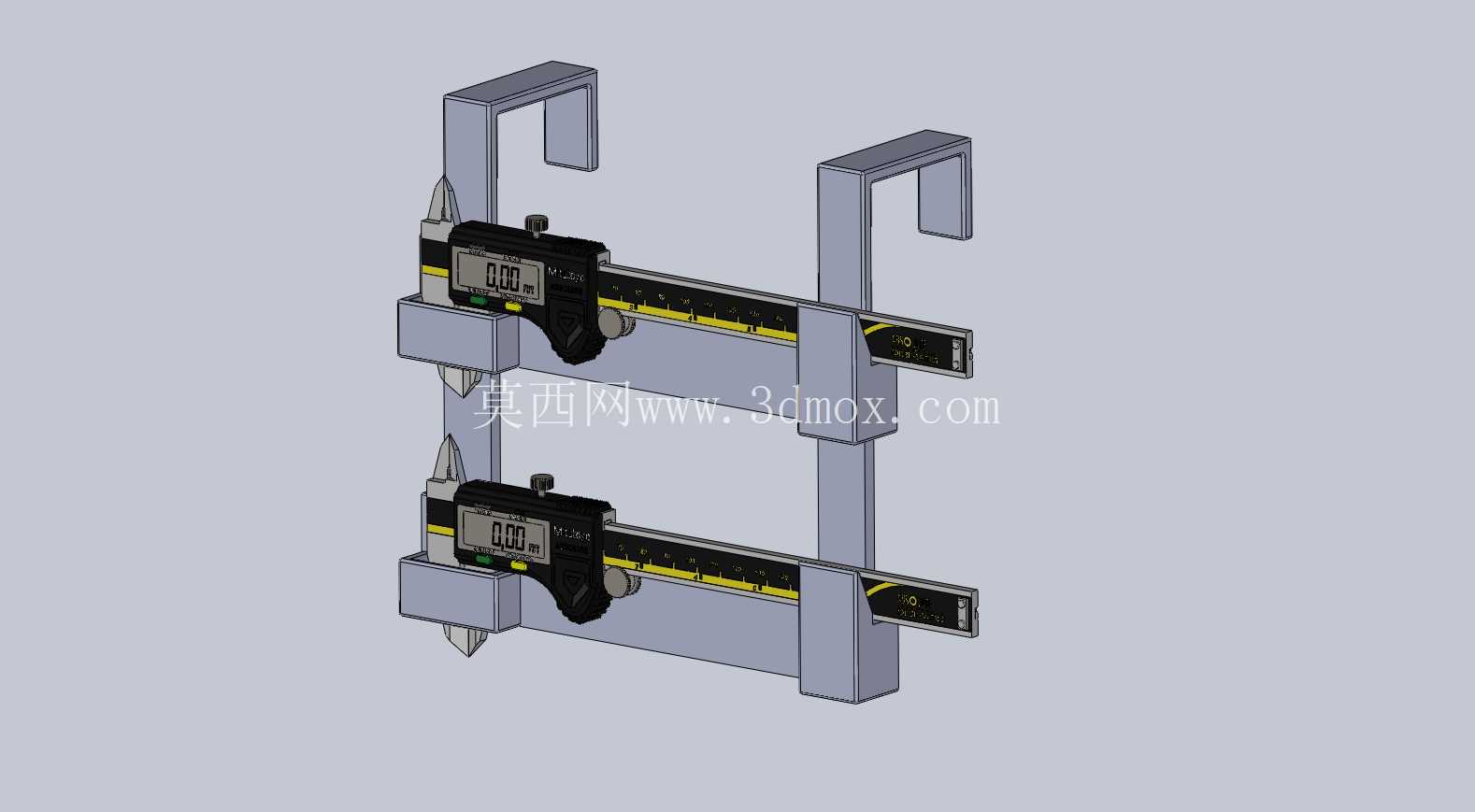

　　支架的整体长度根据常用卡尺的尺身长度做了适配，能够覆盖0-150mm、0-200mm量程的常规金属卡尺、塑料卡尺的存放需求，承托槽的深度经过反复验证，既能够保证卡尺放入后重心稳定不会侧翻，又不会因为槽深过大导致取放时手指磕碰槽边。在实际工位布局中，这类支架可以根据作业习惯安装在操作台侧方、工具墙随手可及的高度位置，取用时单手即可完成卡尺的拿取与放回动作，不需要额外的解锁、卡扣操作，完全适配高频次取用卡尺的作业节奏。如果工位需要同时存放金属、塑料两种不同材质的卡尺，也可以并排安装多个支架实现分类存放，避免不同材质量具混放造成的刮擦损伤。

　　支架的边角位置全部做了倒圆角处理，没有尖锐的毛刺棱角，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭卡尺尺身的刻度涂层或者数显屏幕。从结构强度来看，支架的壁厚设计兼顾了轻量化与承重需求，单个支架可稳定承托单把常规量程卡尺的重量，长期使用不会出现承托面下弯变形的问题，背面的安装接触面做了整面的平整度处理，无论是螺丝固定还是磁吸固定都能保证贴合紧密，不会出现长期使用后支架松动脱落的情况。针对加工车间存在切削液、金属粉尘的使用环境，支架的结构没有设计容易积屑的狭小缝隙，日常清理仅需要用抹布擦拭即可，不会出现切屑卡入缝隙难以清理的问题，能够适配车间复杂的使用环境。
