25mm杆身带12mm外螺纹连接销轴结构

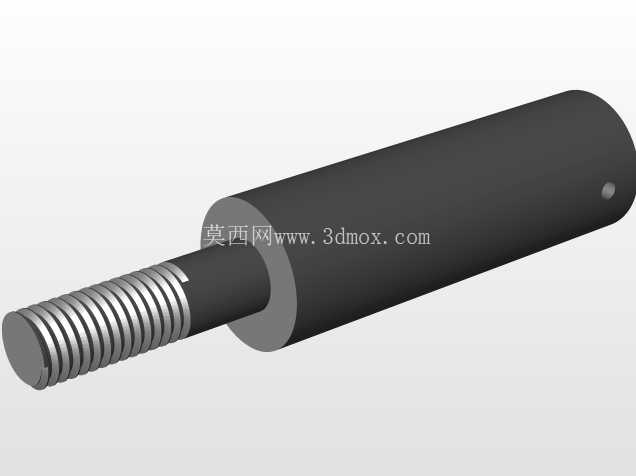

　　这个零件的主体是直径25mm的圆柱杆身，下端加工长度适配常规安装厚度的12mm外螺纹段，杆身上端是直径略大于杆身的圆柱端头，端头中心加工有同轴的内凹盲孔，侧面还开有径向的小孔，这个结构不是随意设计的：端头的大直径圆柱可以作为轴向定位的止推面，装配时直接抵靠在安装座的台阶面上，不需要额外加装轴用挡圈或者锁紧螺母来承受轴向的推拉力，中心的盲孔可以容纳配套组件的伸出轴端，避免装配时出现顶死的情况，侧面的径向小孔是用来穿装开口销或者锁紧钢丝的，当螺纹段拧入配套的内螺纹孔之后，把钢丝穿过这个小孔和安装座上对应的定位孔，就能起到防松的作用，避免设备运行过程中因为振动导致螺纹连接松脱。在工装夹具定位、小型液压执行机构末端连接、非标自动化设备的工位限位组件里，这类带外螺纹的杆状连接件是非常常见的受力零件，很多刚入行的结构设计人员容易忽略这类小零件的细节建模，要么直接调用标准件库的全螺纹螺柱，要么简化成光杆加螺纹示意，实际装配时经常出现干涉、锁紧不到位的问题。从安装边界来看，25mm的杆身直径适配常规的25mm安装孔间隙配合，单边预留0.02-0.05mm的装配间隙，既可以保证杆身顺利穿入安装孔，又不会因为间隙过大导致连接晃动，下端12mm的外螺纹属于普通粗牙螺纹，螺距选用常规的1.75mm，和市面上绝大多数M12的标准螺母、内螺纹孔都能适配，不需要单独定制配套的锁紧件，通用性很强。

　　建模的时候要注意几个容易出错的细节：首先是螺纹段和光杆段的过渡位置，必须加工退刀槽，退刀槽的宽度要大于螺纹螺距的1.5倍，深度要比螺纹牙底深0.2mm左右，不然车削螺纹的时候刀具会撞到光杆段的端面，实际加工出来的零件螺纹尾部会有不完整的牙型，装配时螺母没法拧到靠近光杆的位置，导致轴向定位不准；然后是端头侧面的径向小孔，位置要距离上端面有足够的距离，不能太靠近边缘，不然热处理的时候这个位置容易出现应力集中导致开裂，小孔的边缘要做0.2mm的倒角，去除毛刺，穿装钢丝的时候不会刮伤钢丝表面，也避免操作人员装配时被锐边割伤；还有端头中心的盲孔，孔底要做平，不能保留钻头的尖顶，不然配套的轴端抵到孔底的时候会是点接触，受力不均匀，时间长了孔底会出现压痕变形，影响重复装配的定位精度。

　　实际应用里，这类零件经常用在冲压模具的卸料板导向、小型气缸的活塞杆延伸连接、工装夹具的快速压紧组件上，相比全螺纹的螺柱，这种光杆加端螺纹的结构抗剪切能力更强，因为光杆段没有螺纹的牙型缺口，应力集中系数比螺纹段小很多，承受横向剪切力的时候不容易发生断裂，很多设备上的连接位置经常断螺丝，就是因为错误选用了全螺纹螺柱来承受剪切力，换成这种光杆带端螺纹的结构之后，故障率能下降很多。建模的时候还要注意各段的同轴度要求，整个零件的所有圆柱面、螺纹段、中心盲孔都要保证同轴度在0.02mm以内，不然装配的时候杆身会出现偏斜，导致运动卡滞，螺纹连接的时候也会出现别劲的情况，时间长了螺纹会出现滑牙。

　　另外上端圆柱的端面要和轴线垂直，垂直度公差控制在0.01mm以内，作为止推面的时候才能保证受力均匀，不会出现偏载。表面处理的话，一般根据使用场景选择，如果是普通的车间环境用，做发黑处理就可以，成本低还能防锈；如果是在潮湿或者有腐蚀性的环境里用，可以做镀锌或者镀镍处理，提高耐锈蚀能力；如果是受力比较大的场合，零件整体要做调质处理，硬度达到HB220-250，既有足够的强度，又有一定的韧性，不会因为受冲击发生脆断。很多设计人员在建模的时候容易忽略螺纹收尾的结构，直接把螺纹画成和光杆段齐平，实际加工出来的零件是不可能做到的，所有的车削螺纹都会有收尾段，所以建模的时候要把螺纹段的有效长度标注清楚，退刀槽的位置要准确，不然加工出来的零件有效螺纹长度不够，装配时螺母拧不到位，会导致连接失效。还有侧面的径向小孔，方向要和中心盲孔的轴线垂直，不然穿装锁紧钢丝的时候会出现别劲，没法顺利穿过安装座上的对应孔位，影响防松效果。
