铸造用机夹式刀尖切削固定座结构

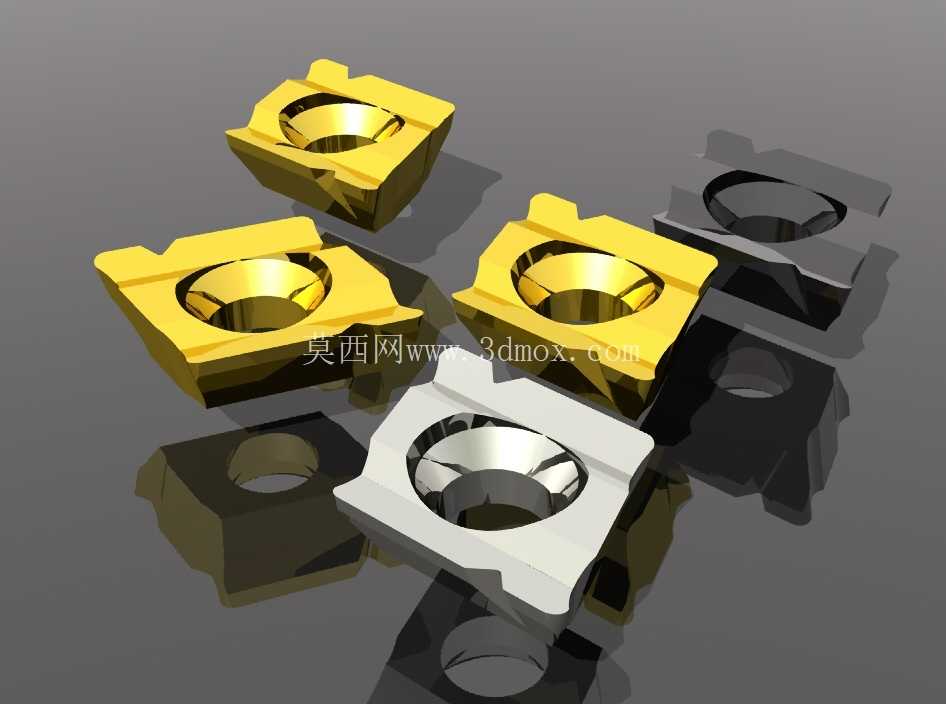

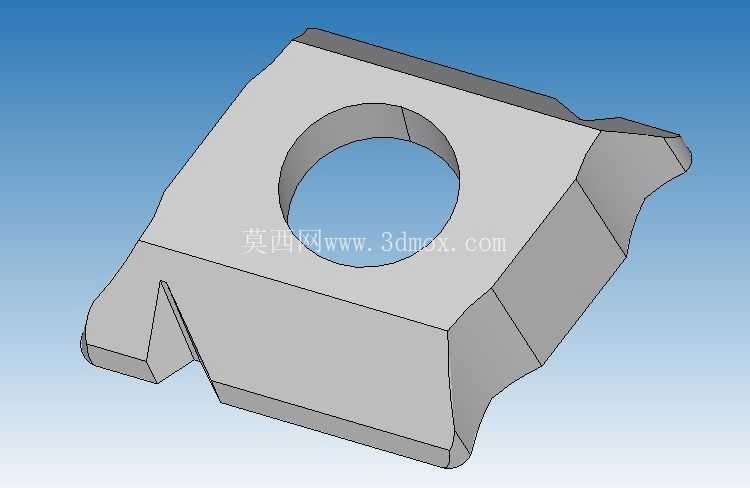

　　在铸造生产线的切削修整工序里，这类刀尖固定座是直接决定铸件飞边清理、浇口残根切削精度的核心夹持部件，日常适配在固定式铸件修磨工位、半自动清整机械手的末端执行端，也可装在手持气动修磨机的夹具端，应对铸铁、铸铝、铸钢件的分型面飞边、浇冒口残留、局部多肉缺陷的切削修整作业，是铸造后处理工序里替换频率较高的易损工装配件。从结构设计逻辑来看，整个部件采用了一体化的楔形锁紧思路，主体的异形块状结构没有多余的冗余设计，中部的贯通圆孔是核心安装定位基准，装配时配套的锁紧螺栓穿过该孔，将整个刀尖座压紧在刀杆的定位槽内，孔的公差带选用H7级精度，保证装配后不会出现径向窜动，避免切削过程中刀尖抖动导致的铸件表面振纹、切削刃崩损问题。部件前端的楔形卡槽是直接卡装硬质合金刀尖的位置，卡槽的两个定位面做了0.8μm的粗糙度处理，贴合面的平面度控制在0.02mm以内，保证刀尖装入后贴合紧密，切削时的受力可以均匀传递到整个座体，不会出现局部应力集中导致的座体开裂、刀尖崩飞问题。座体的尾部做了斜向的让位结构，当切削铸件凹陷位置的残料时，尾部不会和铸件已加工表面发生剐蹭，避免刮伤铸件的成型面，减少后续打磨的工作量。

　　从安装边界来看，整个座体的最大外轮廓尺寸适配常用的20mm、25mm方刀杆的安装槽，安装时不需要对刀杆做额外的二次加工，直接替换原有磨损的刀座即可，装配时的锁紧扭矩控制在12N·m，既可以保证足够的锁紧力，又不会因为扭矩过大导致中部的安装孔出现塑性变形，影响后续的重复拆装精度。座体的材质选用40Cr调质处理，整体硬度达到HRC28-32，既有足够的韧性承受切削时的冲击载荷，又有足够的耐磨性，在长期和硬质合金刀尖、锁紧螺栓的摩擦接触下不会出现过快的磨损，正常工况下的使用寿命可以达到3个月以上，比普通Q235材质的刀座使用寿命提升2倍以上。在实际生产场景里，这类刀座的设计充分考虑了铸造车间的恶劣工况，所有的棱边都做了R0.5的倒角处理，不会出现应力集中的尖角，即使在有铸造粉尘、切削碎屑飞溅的环境下，碎屑也不会卡在定位槽的缝隙里，拆装更换刀尖时不需要额外清理缝隙里的积屑，更换单片刀尖的时间可以控制在10秒以内，大幅减少停机换刀的时间。座体侧面的斜切面是拆卸时的受力面，当需要更换整个刀座时，用撬棍抵住该斜面就可以轻松将刀座从刀杆槽内撬出，不需要用锤子敲击，避免敲击导致刀杆定位槽变形。

　　在切削作业过程中，整个座体的受力方向沿着楔形卡槽的法向传递，切削力直接指向刀杆的定位面，不会对中部的锁紧螺栓产生额外的剪切力，避免螺栓受剪断裂的故障，这也是该结构相比普通平压板式刀座的核心优势——普通平压结构的切削力会部分作用在锁紧螺栓上，长时间冲击载荷下螺栓容易疲劳断裂，而楔形结构的受力全部由座体和刀杆的贴合面承担，螺栓只提供预紧力，大幅提升了结构的可靠性。针对铸钢件切削时的大切削量工况，座体的底部做了加厚处理，底部厚度比普通铝用刀座厚3mm，能够承受更大的切削进给量，在0.2mm/r的进给量下也不会出现座体变形的问题。而针对铸铝件的高速切削工况，座体的表面做了氧化处理，减少铝屑粘附在座体表面的概率，避免积屑瘤影响刀尖的定位精度。

　　在三维建模过程中，所有的配合面都做了公差标注，安装孔的同轴度、卡槽的对称度都有明确的形位公差要求，建模时预留了0.1mm的修配余量，实际生产时可以根据装配的实际情况做微量修配，保证装配精度。整个结构没有复杂的曲面特征，所有的特征都是拉伸、切除、倒角生成，加工工艺性好，普通的数控铣床就可以完成全部加工工序，不需要特殊的刀具或者工装，加工成本低，适合批量生产作为易损备件使用。在日常维护中，只需要定期检查卡槽定位面的磨损情况，当磨损量超过0.1mm时及时更换刀座，就可以保证刀尖的定位精度，避免出现切削尺寸超差的问题。
