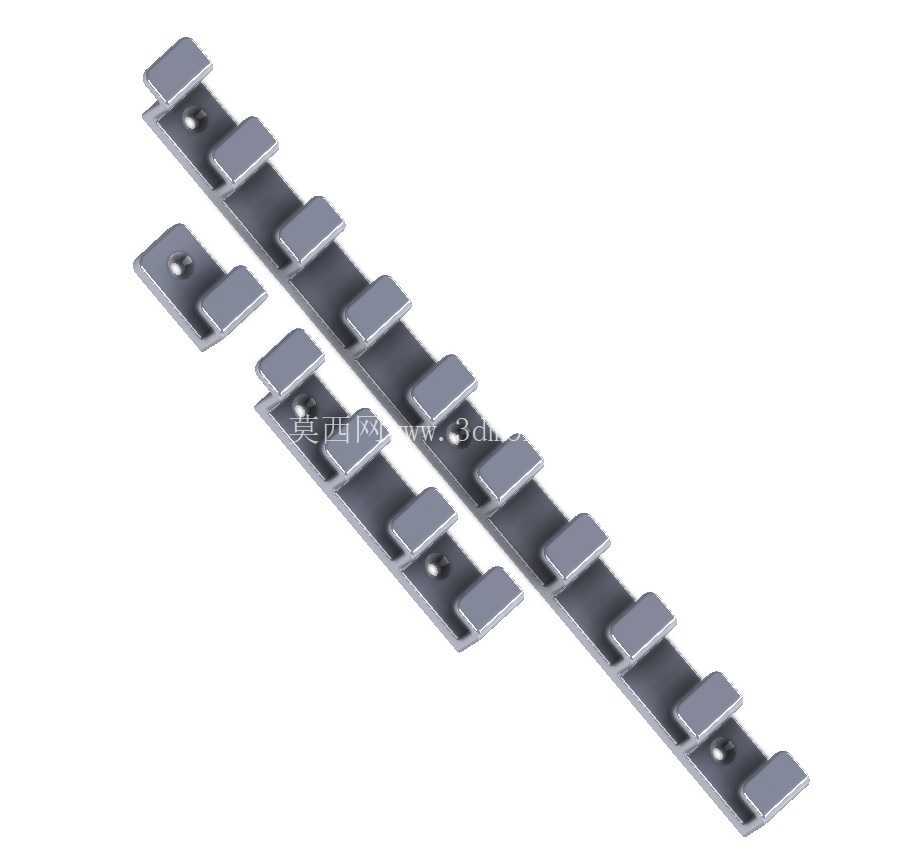

多卡位线缆排布固定用金属支架结构

　　在工业电气布线、机柜内部走线、设备外部线缆防护场景中，线缆的有序排布与可靠固定直接关系到线路运维效率、线缆使用寿命与现场作业安全，这类多卡位金属电缆支架正是针对多根平行线缆的规整固定需求设计的结构件。不同于单孔单卡位的简易线夹，该支架采用长条形基体搭配等距分布的卡位凸台结构，单根支架可同时完成十余根平行线缆的卡位固定，适配通讯基站、工业控制柜、生产线桥架布线、轨道交通车载布线等多类需要规整排布多根同走向线缆的场景，能有效避免线缆交叉缠绕、自重下垂拉扯接线端子、外力剐蹭破坏线缆绝缘层等常见布线问题。

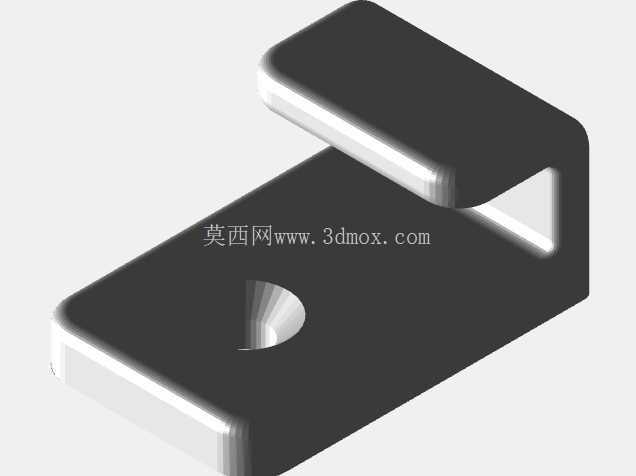

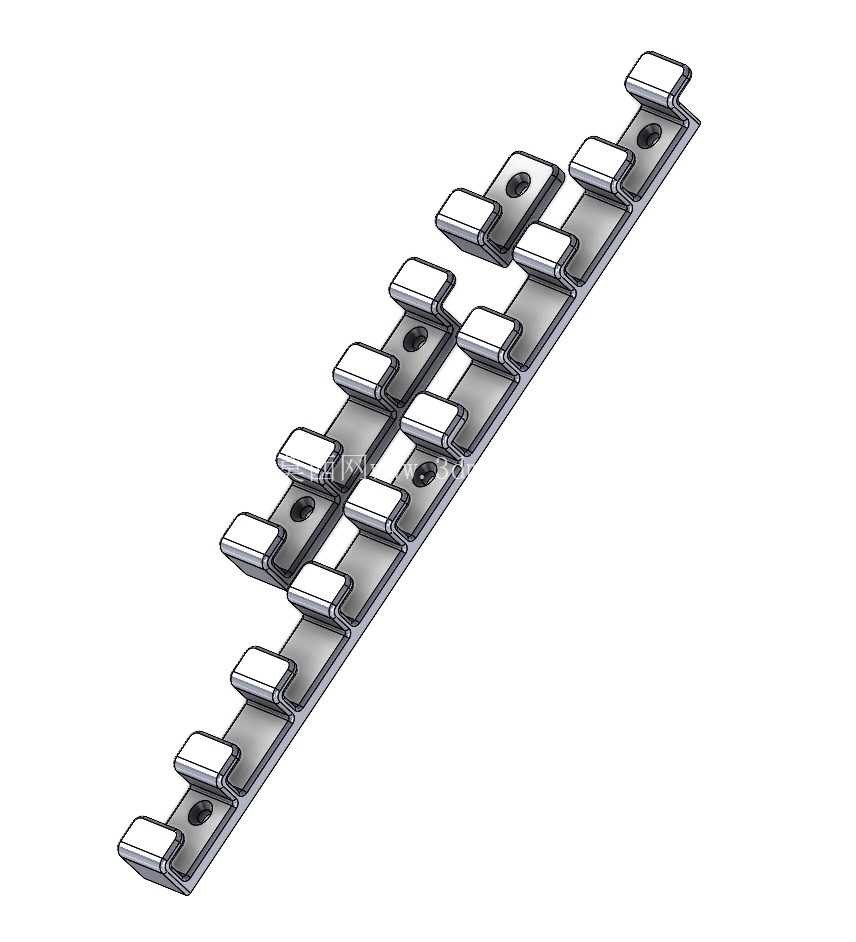

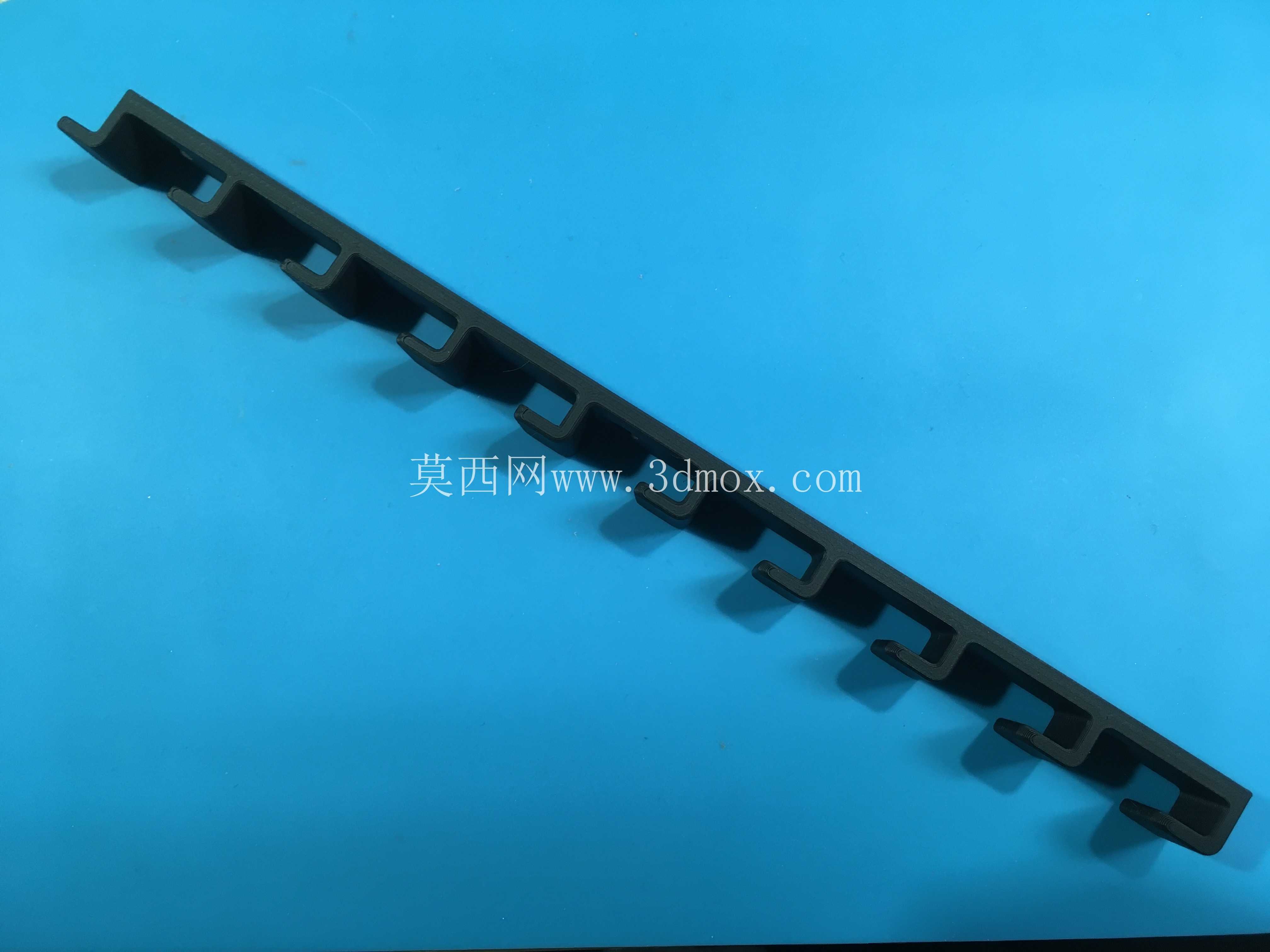

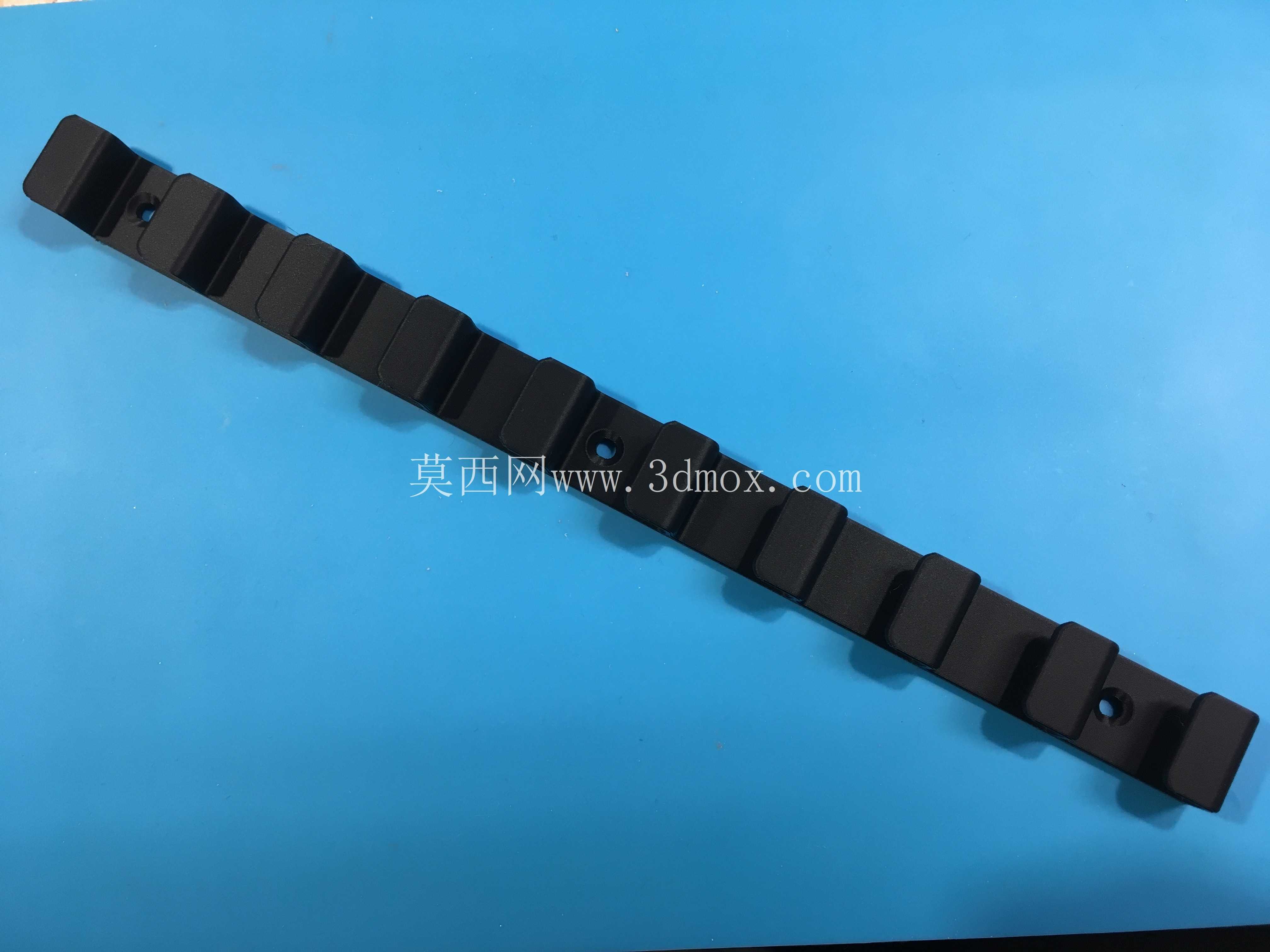

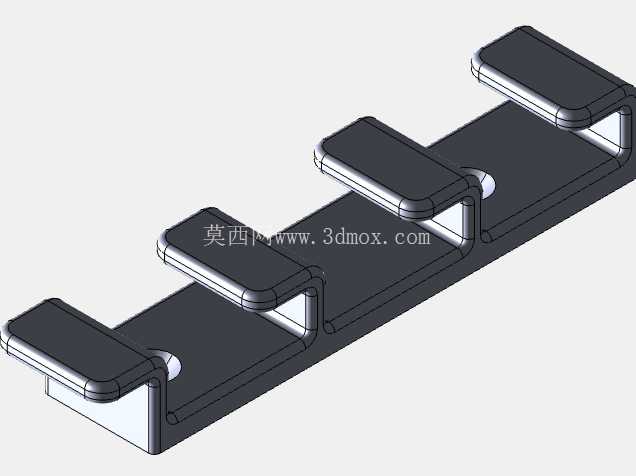

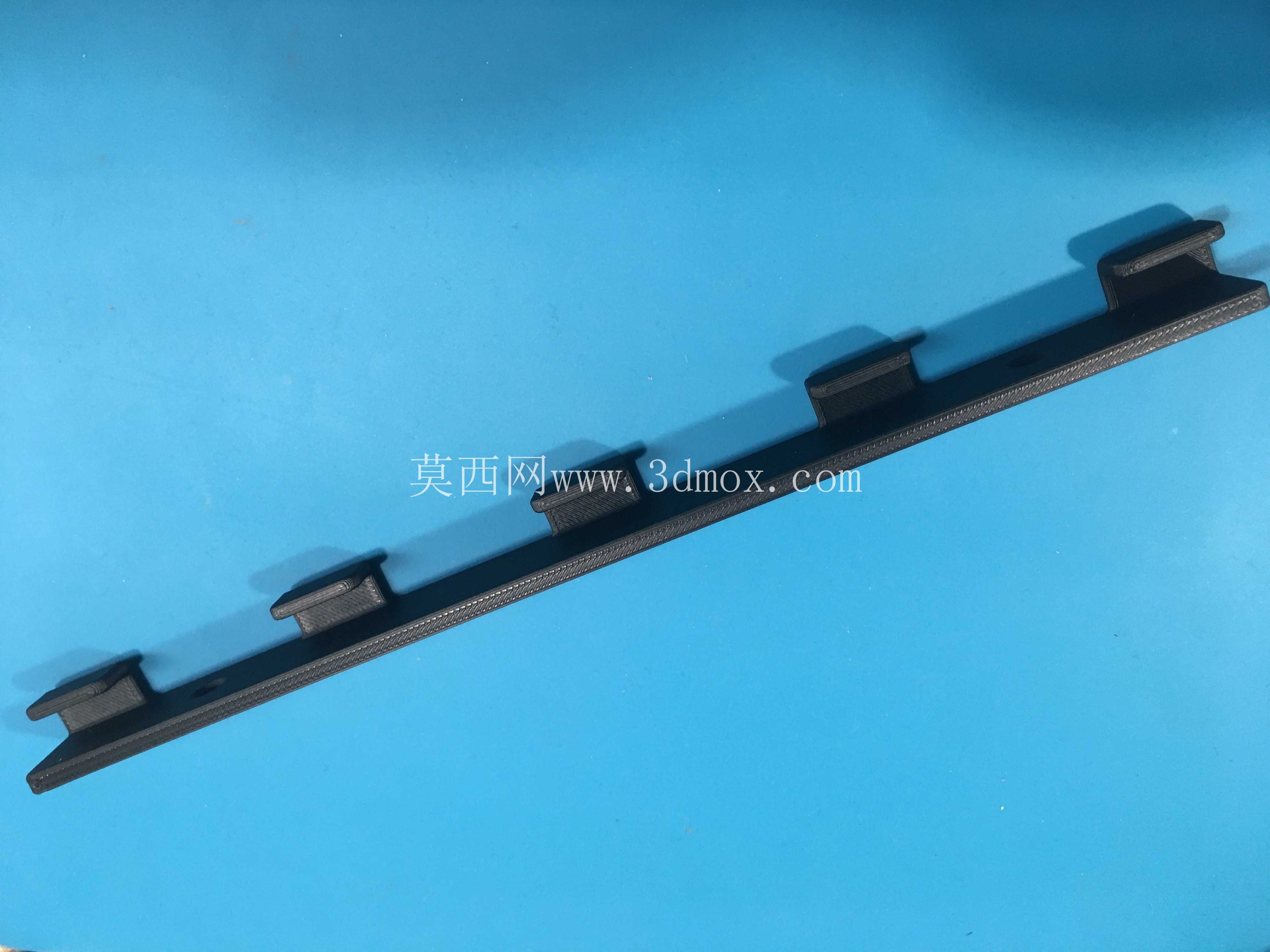

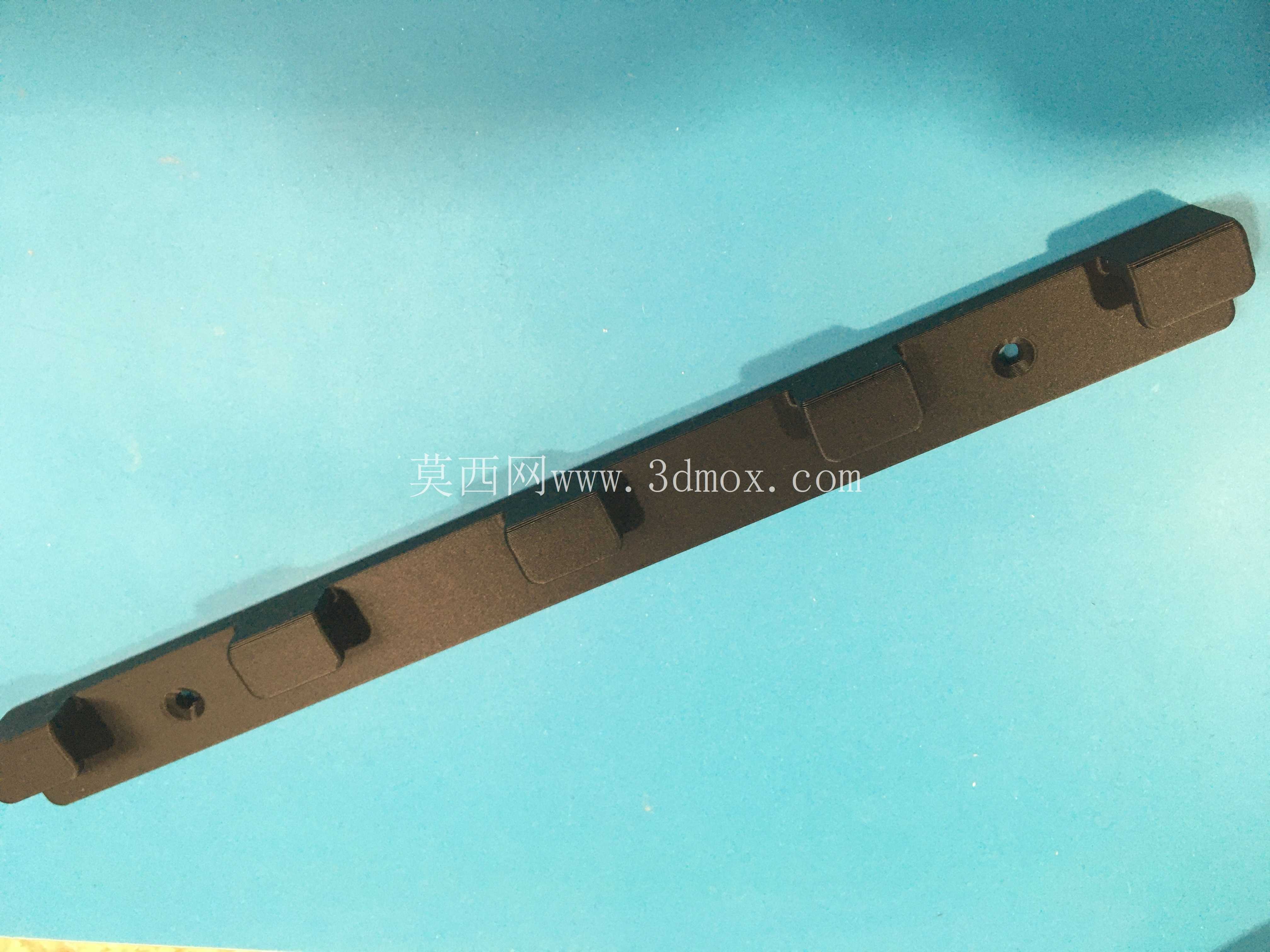

　　从结构设计逻辑来看，支架基体采用等厚度扁钢形态，整体刚性充足，不会因多根线缆的长期挤压出现形变弯折；每个卡位单元由两个对称分布的凸台构成，凸台高度略大于常规固定线缆的半径，线缆卡入后不会从卡位上方脱出，同时相邻卡位之间的间距经过测算，既保证相邻线缆之间留有足够的散热间隙，避免多根线缆紧密堆叠导致的积热问题，又不会因间距过大造成空间浪费，在有限的安装宽度内实现最大的线缆排布密度。支架两端设计有带安装孔的固定耳，安装孔位采用沉孔设计，固定螺丝拧入后螺丝头部不会突出支架表面，避免剐蹭经过的线缆或作业人员的衣物、工具；固定耳与长基体之间采用圆弧过渡，消除直角应力集中点，在支架承受线缆纵向拉扯力时，不会在固定耳与基体的连接处出现断裂失效。

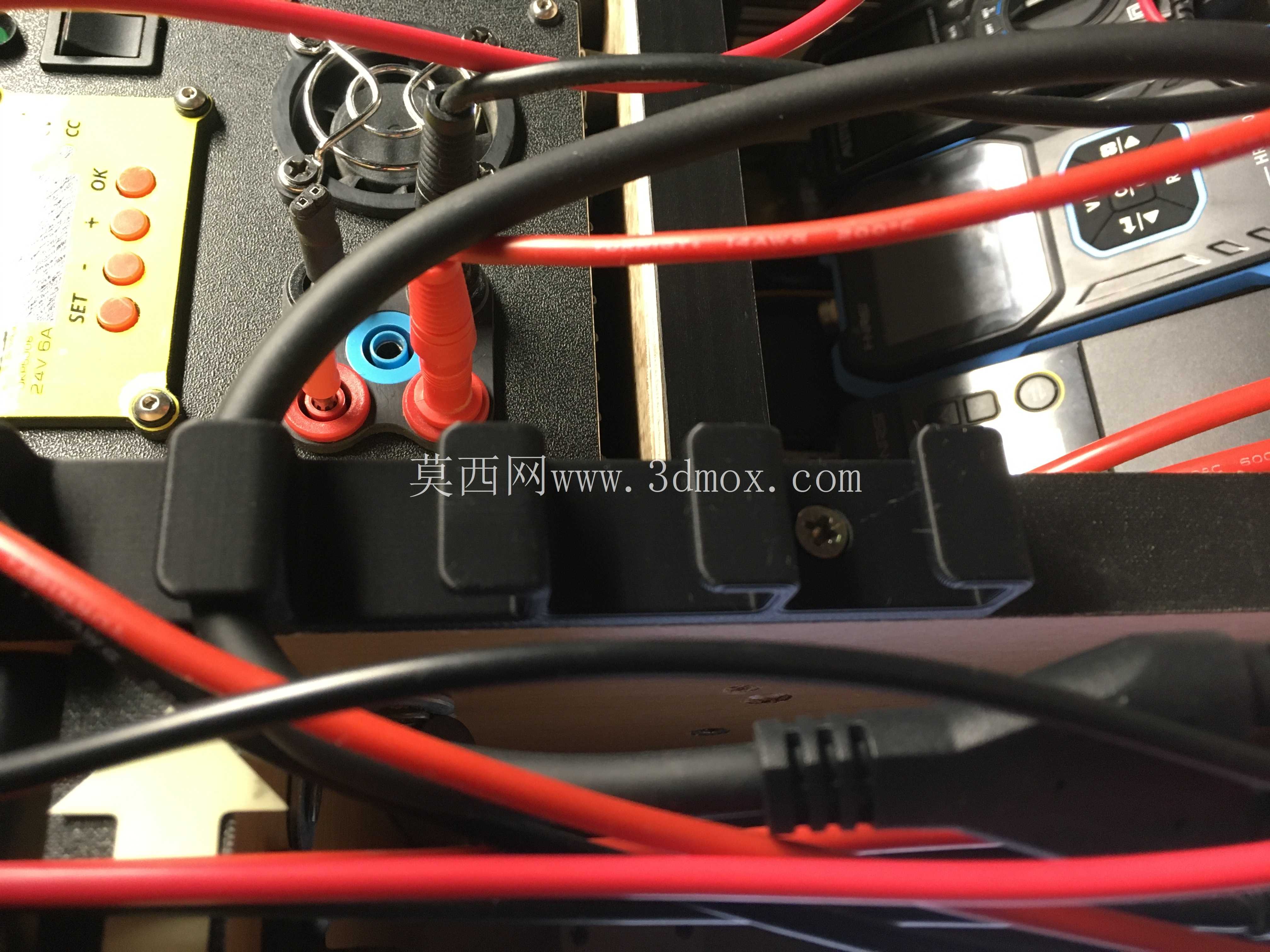

　　从安装边界来看，该支架的安装基面为平面结构，可直接通过螺栓固定在机柜内壁、桥架侧壁、设备安装梁等平整基材表面，不需要额外的适配转接件；单段支架的长度可根据布线现场的实际需求拼接使用，相邻支架对接时卡位间距可保持一致，不会出现卡位错位导致的线缆排布偏移。在实际使用过程中，这类支架的卡位尺寸适配常规直径的控制电缆、信号电缆、低压动力电缆，线缆卡入时不需要额外的紧固件，依靠卡位的限位作用即可完成固定，大幅提升布线施工的效率，后期运维更换线缆时，也可直接将对应卡位的线缆取出，不需要拆卸整根支架或相邻线缆，降低运维操作的工作量。

　　结构细节上，支架所有外露边缘都做了倒圆角处理，没有尖锐的毛刺棱角，避免安装和布线过程中划伤作业人员，也不会割破线缆的外绝缘层；卡位凸台的顶面做了小角度的斜角导向，线缆压入卡位时可顺着斜角滑入卡位槽，不需要刻意对准槽口，降低现场施工的操作难度。不同于塑料材质的线卡，该金属结构的支架可适应更宽的温度范围，在高温设备周边、户外露天布线等场景下不会出现老化脆断的问题，长期使用的结构稳定性更强，同时金属材质的抗冲击性能更好，在有外力磕碰的车间环境中，不会被轻易损坏，能持续为线缆提供可靠的支撑固定。针对不同的布线场景，该支架可采用水平安装、垂直安装甚至侧装的方式，固定耳的安装孔位设计兼容不同方向的固定受力，垂直安装时可承托线缆的自重，避免线缆长期下垂导致的接线端松动，水平安装时可规整线缆的走向，让布线整体横平竖直，符合工业现场的布线规范要求。
