多材质指关节防护握持结构3D打印设计

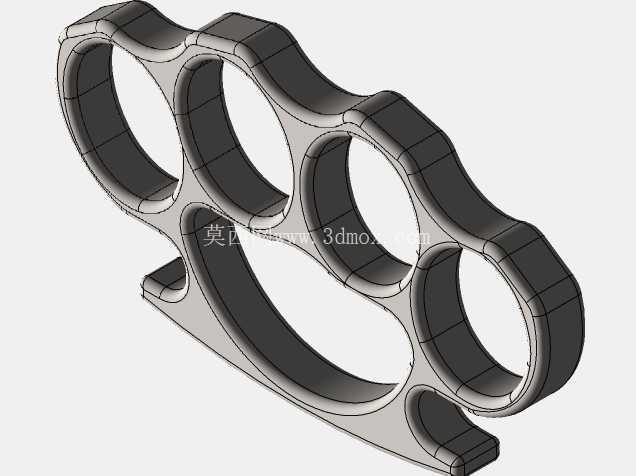

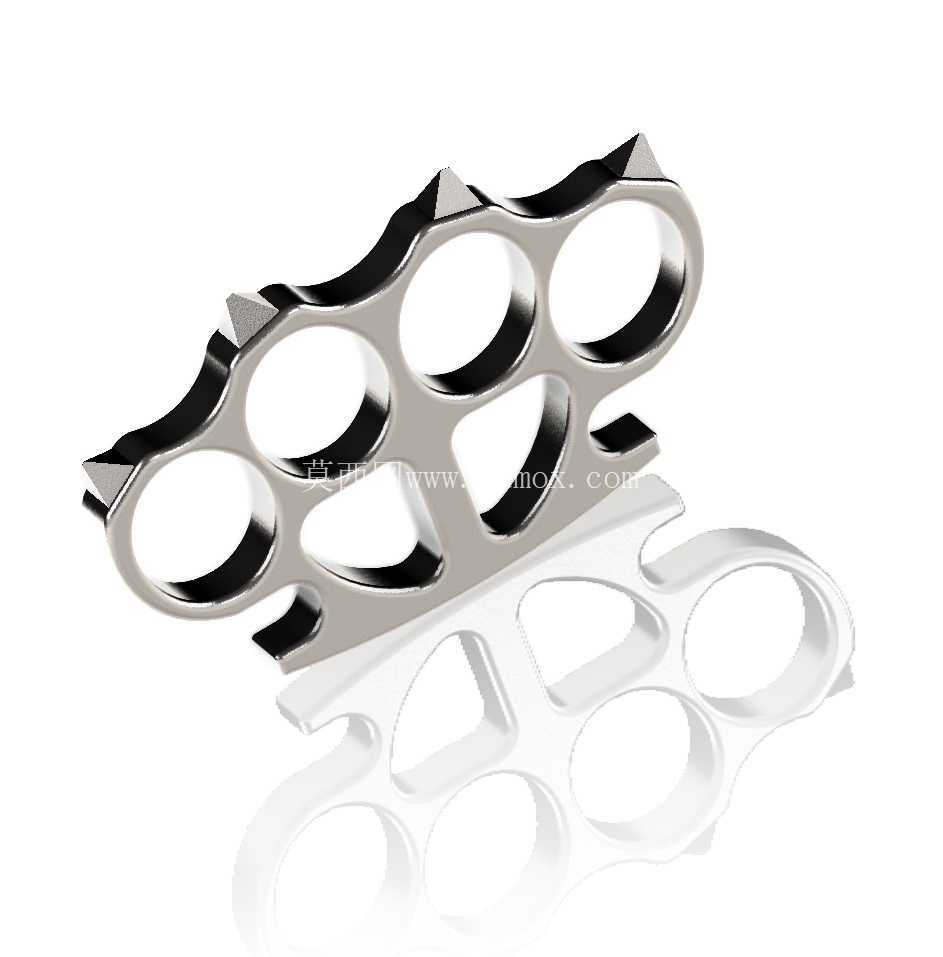

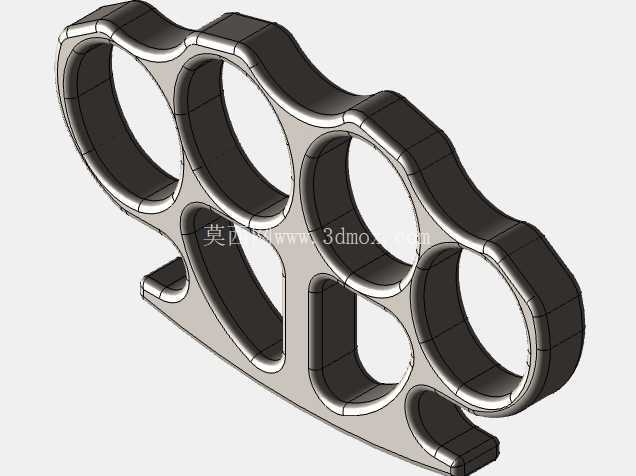

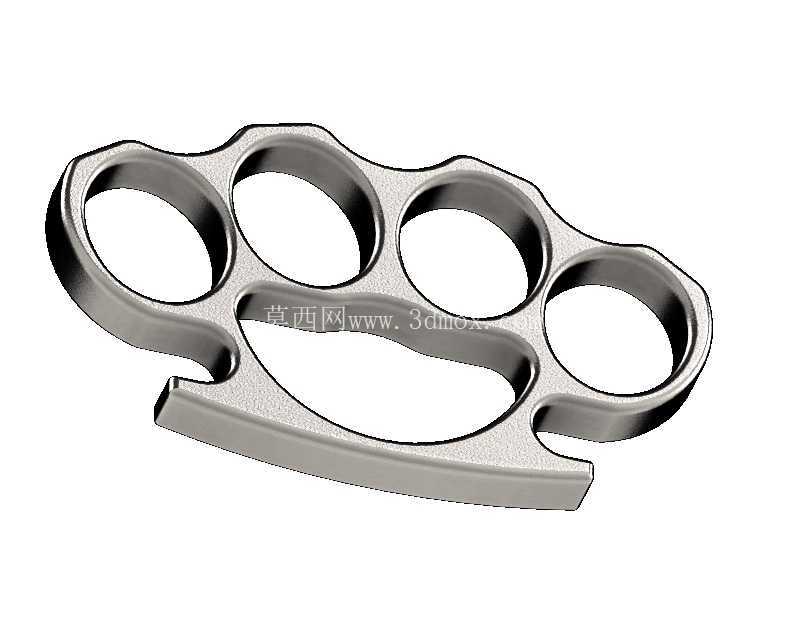

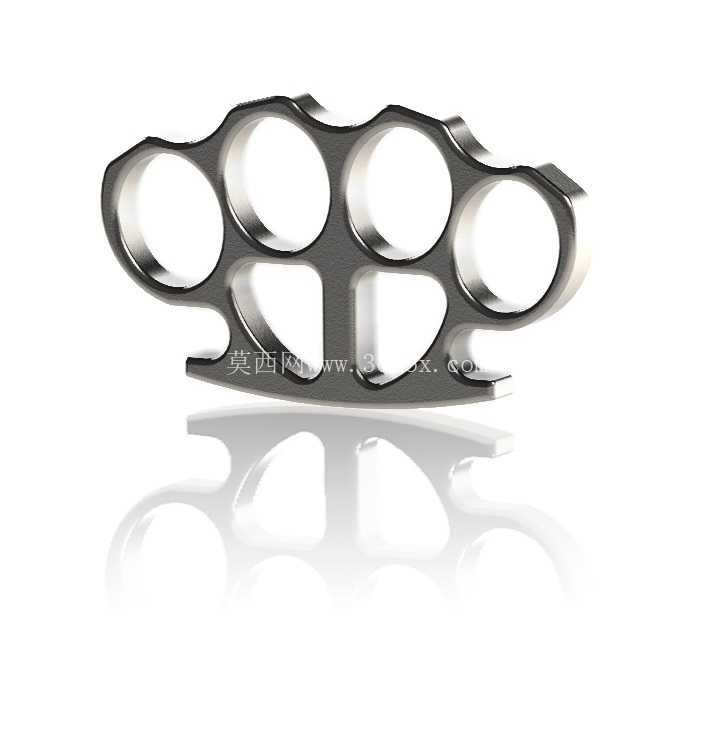

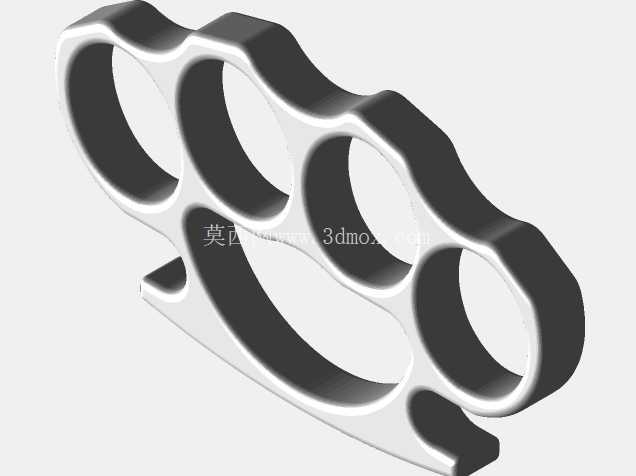

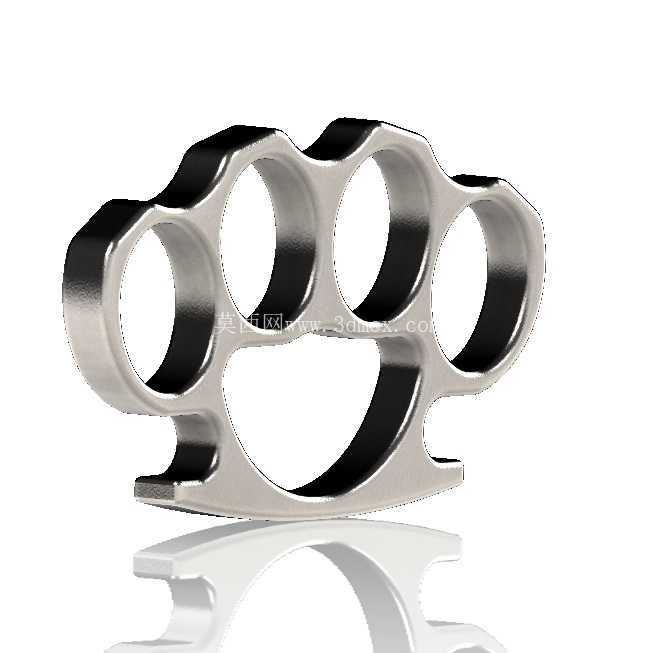

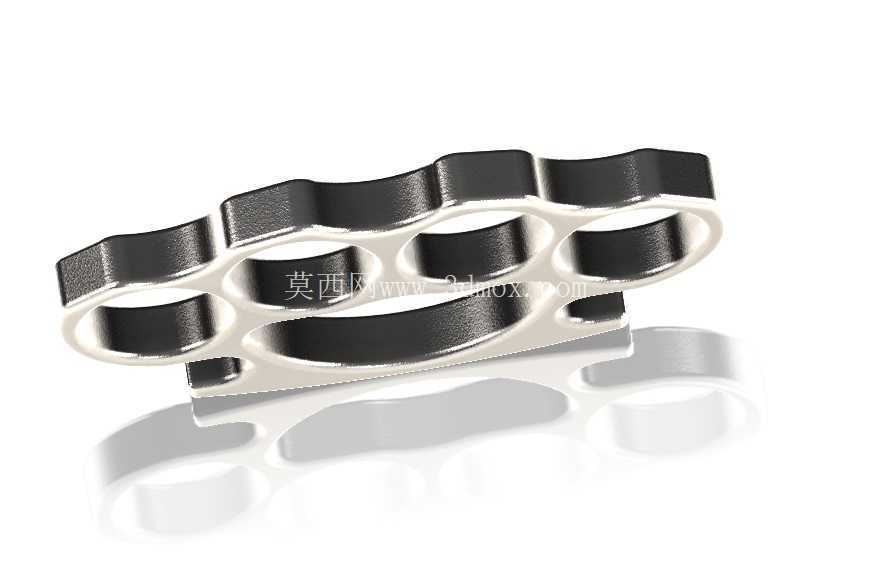

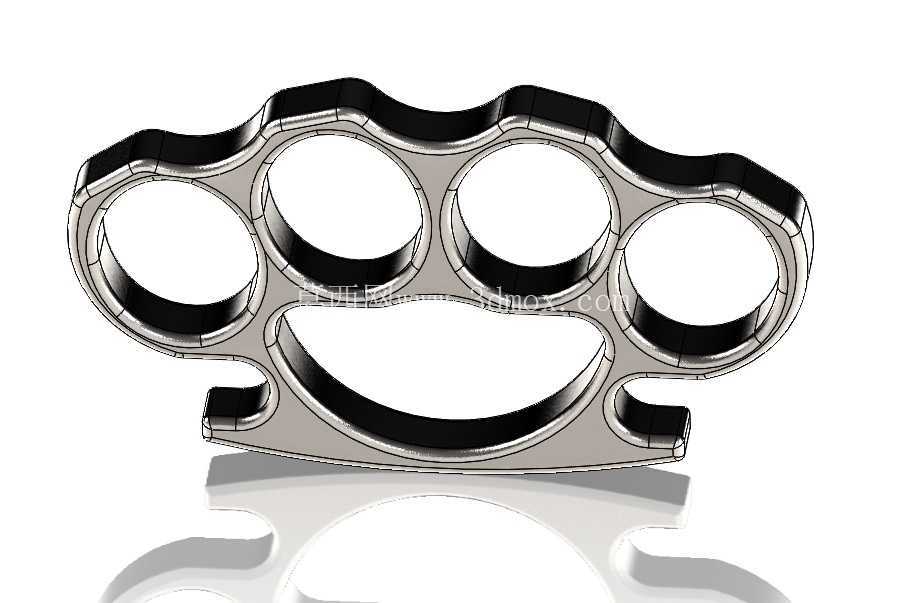

从结构设计角度看，这类指关节握持结构的核心应用场景覆盖个人手部防护训练、影视道具制作、手部护具改装等多个领域，设计时首先要平衡握持贴合度与结构强度的关系，避免使用过程中出现硌手、滑脱或者结构断裂的问题。首先说功能特性，该结构采用四指穿套的一体化成型设计，掌侧做了贴合掌心弧度的内凹处理，指孔边缘全部做了R2以上的圆角过渡，避免长时间握持时硌压指骨造成不适；不同版本的材质适配不同使用需求，PLA材质版本适合快速打样、道具展示场景，打印时无需高温腔体，普通FDM设备即可完成制作，PET-G版本兼顾韧性与打印便利性，抗冲击性能优于PLA，适合日常训练使用，CNC加工的铝合金版本则通过一体铣削成型，表面做阳极氧化处理，结构强度更高，耐磨性能更好，适合高频次使用场景。

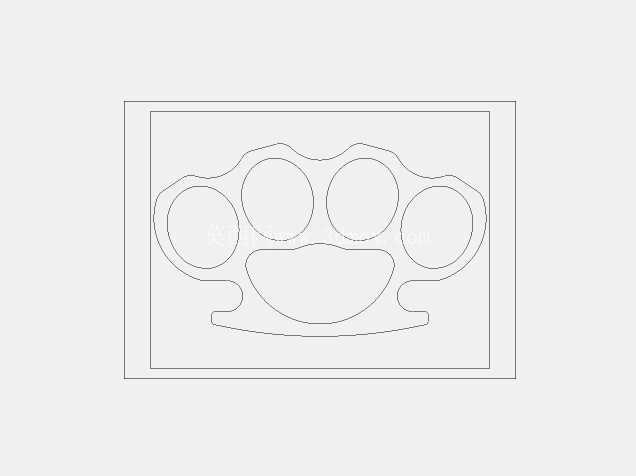

设计思路上，首先要采集成年人手部的通用尺寸数据，指孔直径按照成年男性平均指围设置为22mm，四个指孔的中心距按照手指自然张开的间距排布，相邻指孔中心距控制在28mm，整体横向宽度控制在110mm，纵向高度控制在70mm，厚度根据材质不同做差异化设置，PLA打印版本厚度设置为8mm，保证打印时不会出现翘曲变形，铝合金版本厚度设置为6mm，在保证强度的前提下控制整体重量，单只重量控制在120g以内，避免长时间握持造成手部疲劳。结构上在指孔之间的连接位置做了加强筋过渡，避免受力时出现应力集中导致断裂，掌侧的受力面做了1.5mm的防滑纹理凹陷，握持时增加与手掌的摩擦力，防止挥出时结构滑脱。

安装边界方面，该结构属于一体化手持件，无需额外装配部件，打印或加工完成后去除支撑、打磨边缘毛刺即可直接使用，3D打印版本需要注意打印方向的选择，将受力方向与打印层纹方向垂直，避免层间受力断裂，建议打印时填充率设置为60%以上，采用网格填充模式兼顾强度与重量；铝合金CNC版本需要注意装夹时的变形控制，由于整体为薄壁结构，装夹力不能过大，避免指孔位置出现形变影响穿套舒适度，加工完成后需要对所有边缘做倒角去毛刺处理，避免锐边划伤手部。

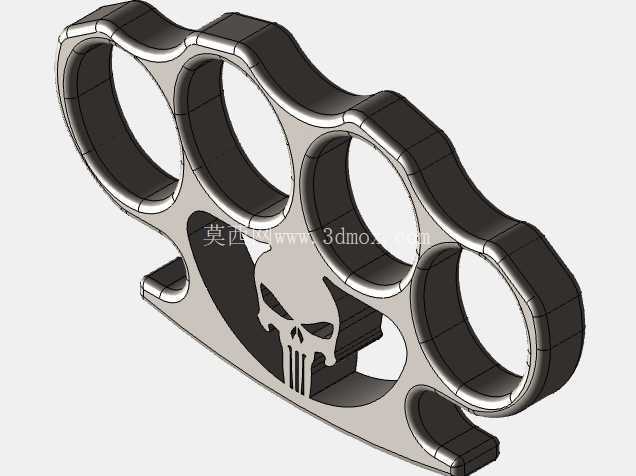

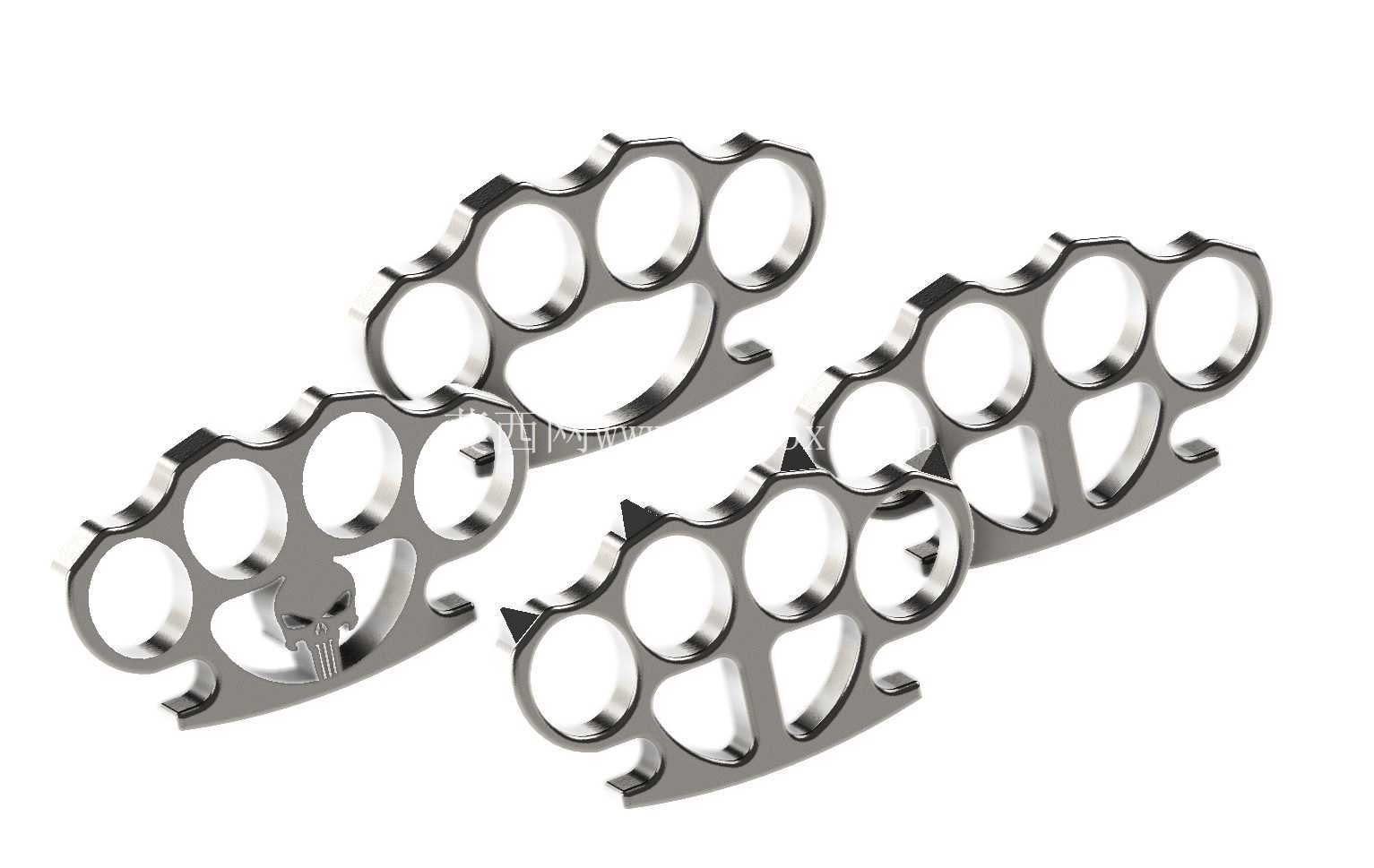

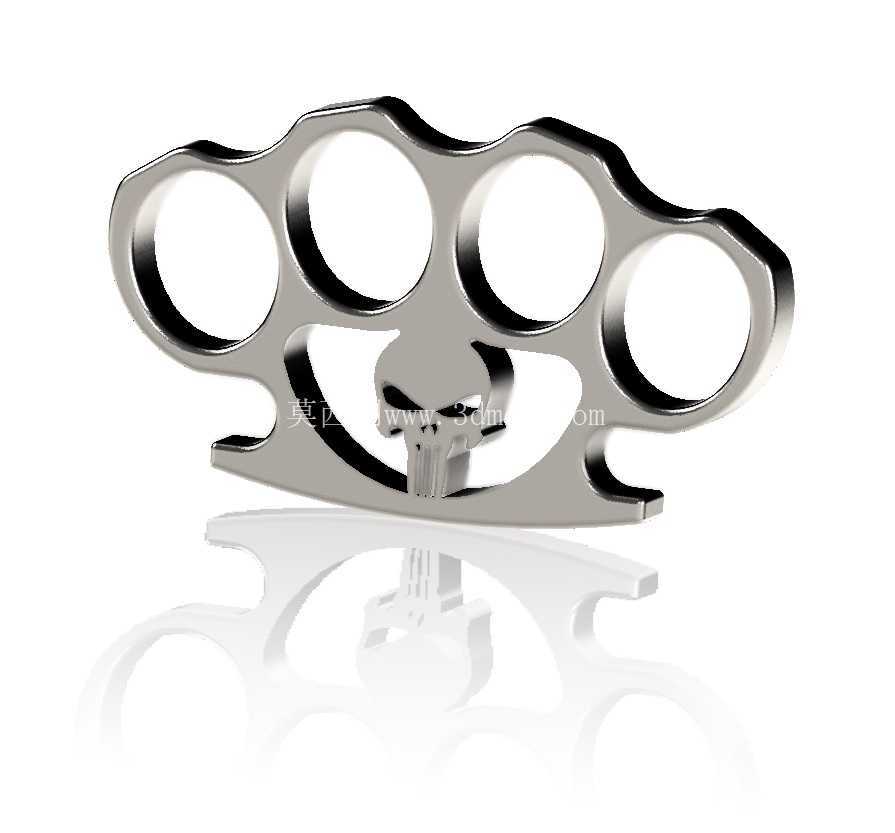

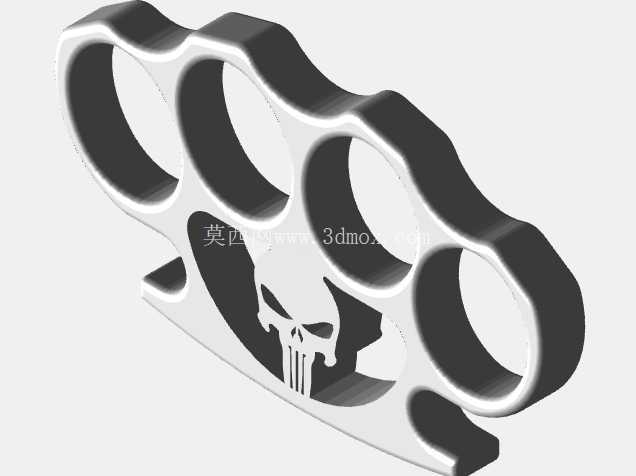

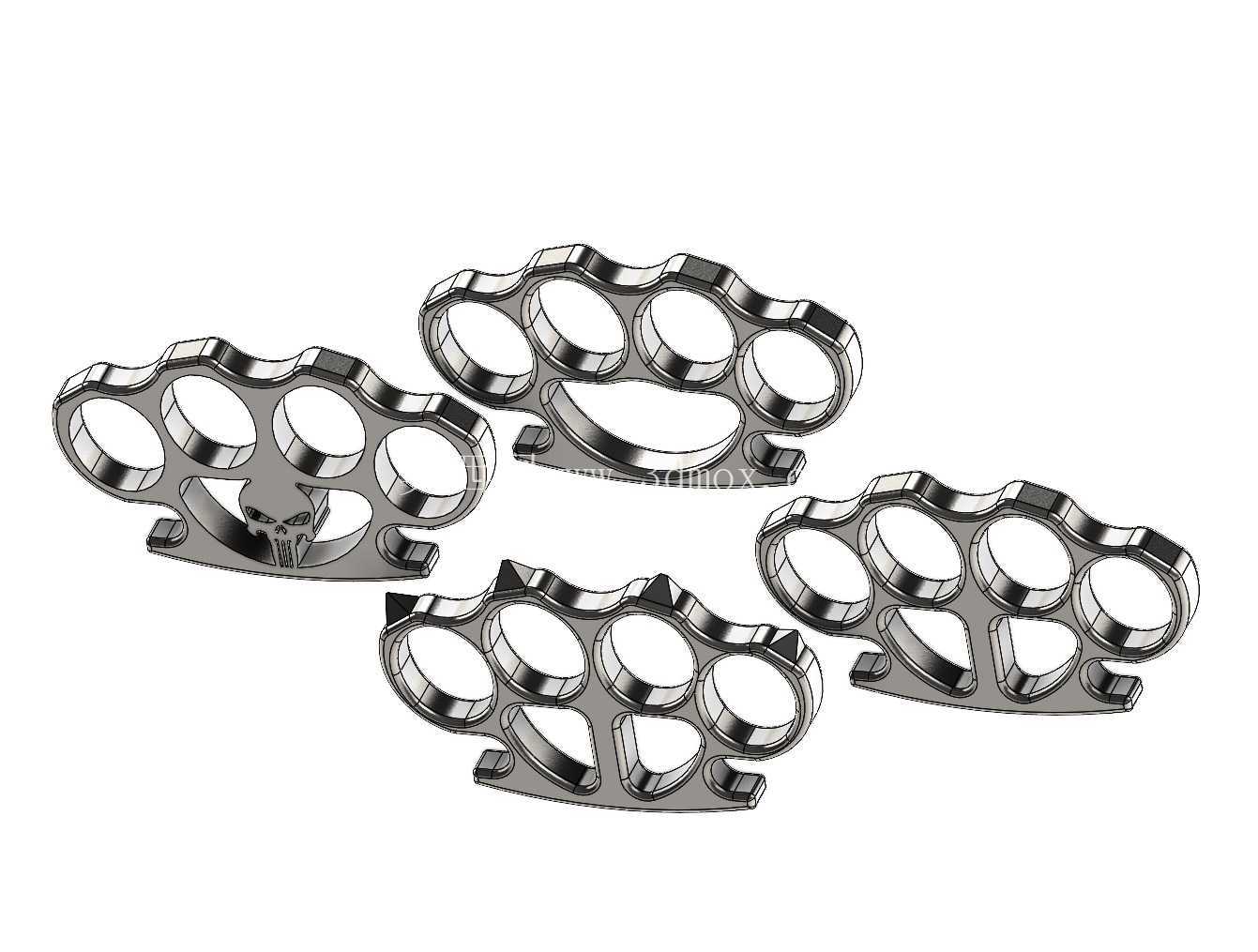

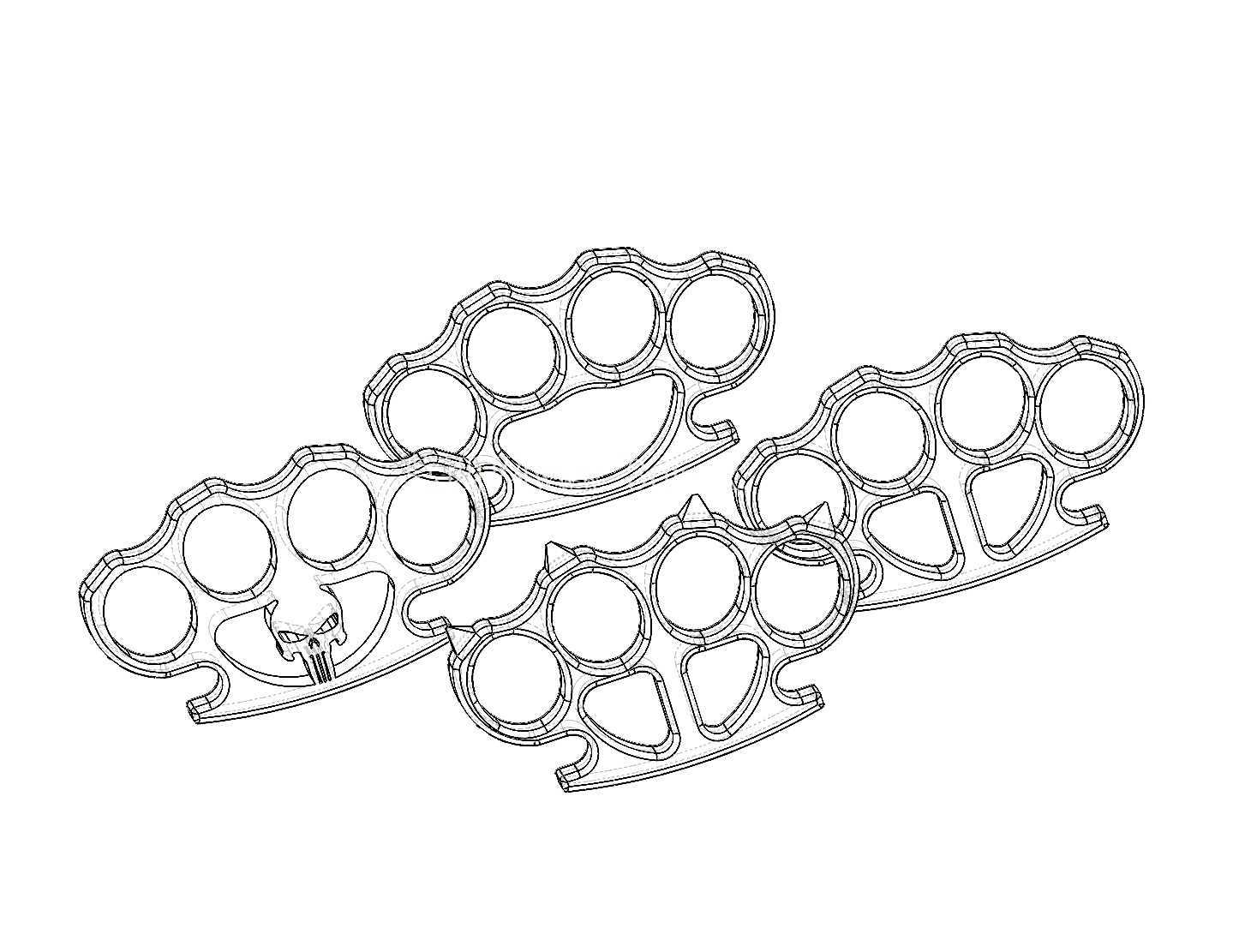

实际使用过程中，该结构的受力点主要集中在指孔与掌侧的连接位置，设计时通过有限元分析模拟1000N的正面冲击力，最大应力出现在相邻指孔的连接筋位置，因此在该位置做了2mm的加厚处理，将安全系数控制在3倍以上，避免受力断裂。不同材质版本的使用场景有明确区分，PLA版本仅适合静态展示、cosplay道具使用，不能承受大的冲击力，PET-G版本可以满足日常轻量训练的需求，铝合金版本则可以满足高强度使用需求，设计时针对不同材质的特性做了壁厚的对应调整，避免出现材料浪费或者强度不足的问题。另外结构上预留了个性化改装的空间，用户可以根据自身需求在表面增加纹理、标识或者附加功能结构，比如在侧面增加挂绳孔，方便携带时穿挂绳防止丢失，也可以在掌侧位置增加缓冲垫粘贴槽，粘贴EVA缓冲垫进一步提升握持舒适度。
