T12焊台配套固定安装支架结构设计

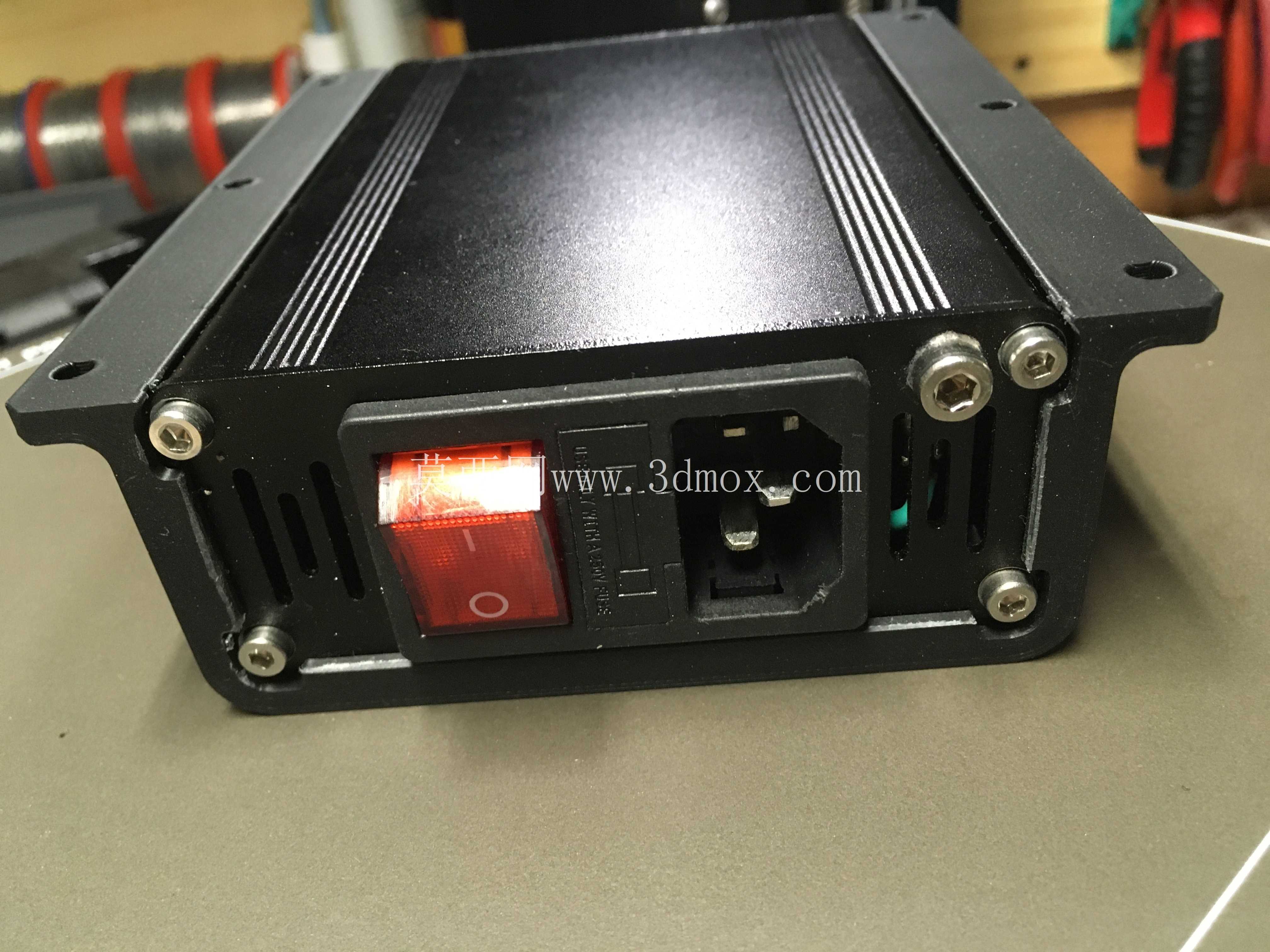

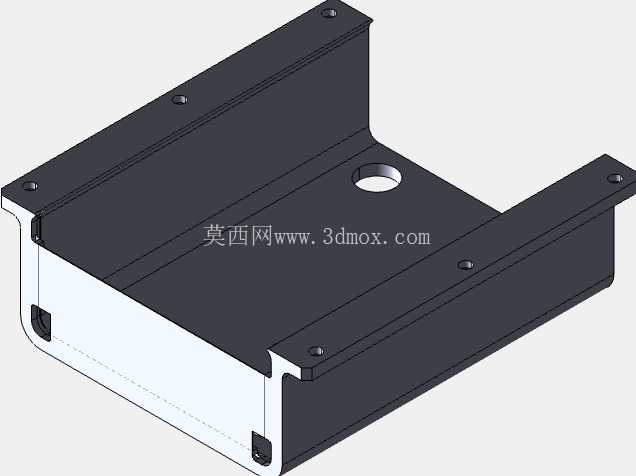

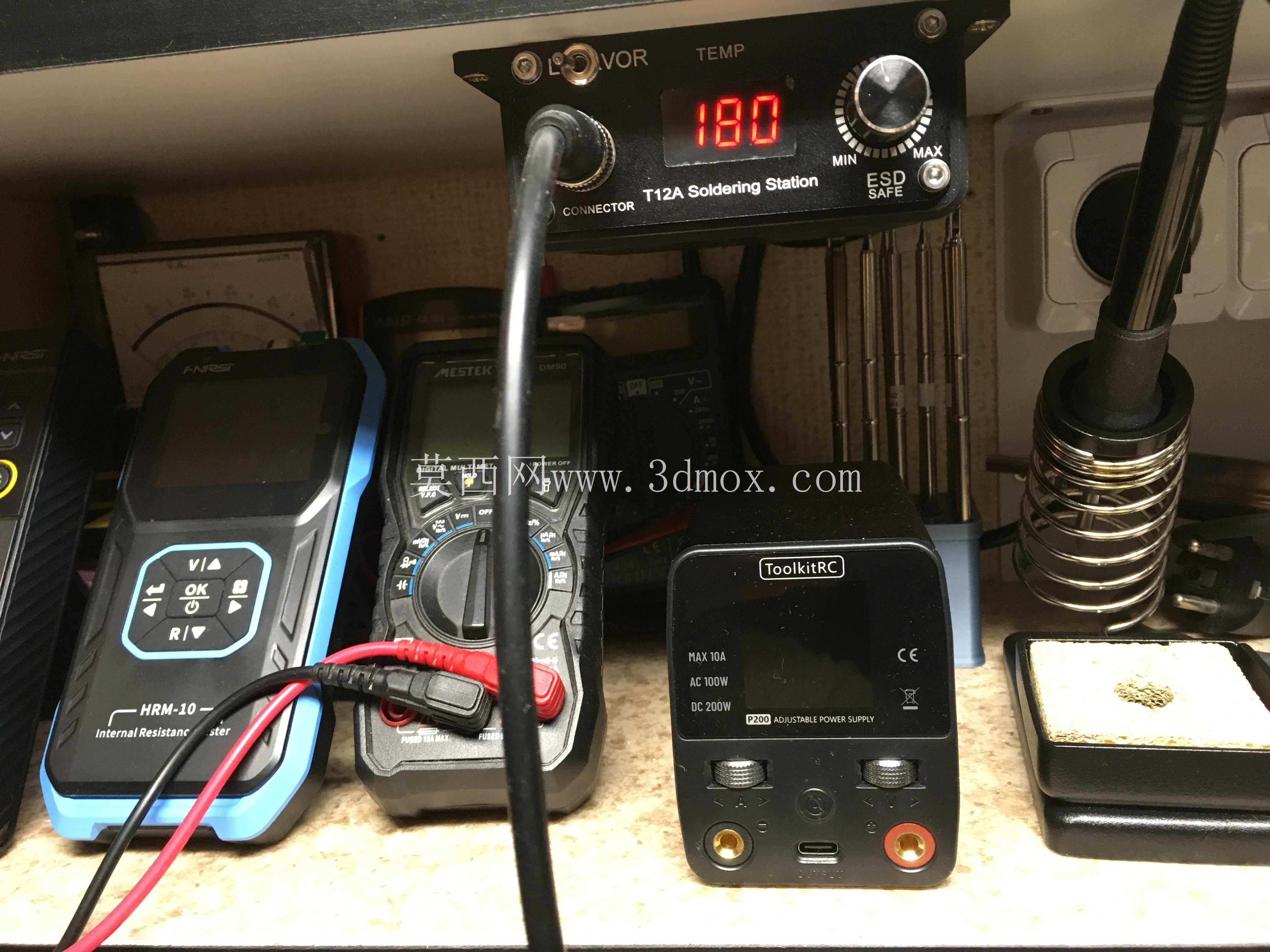

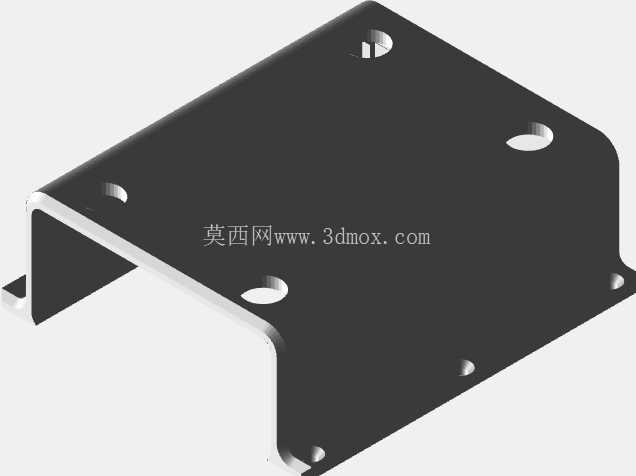

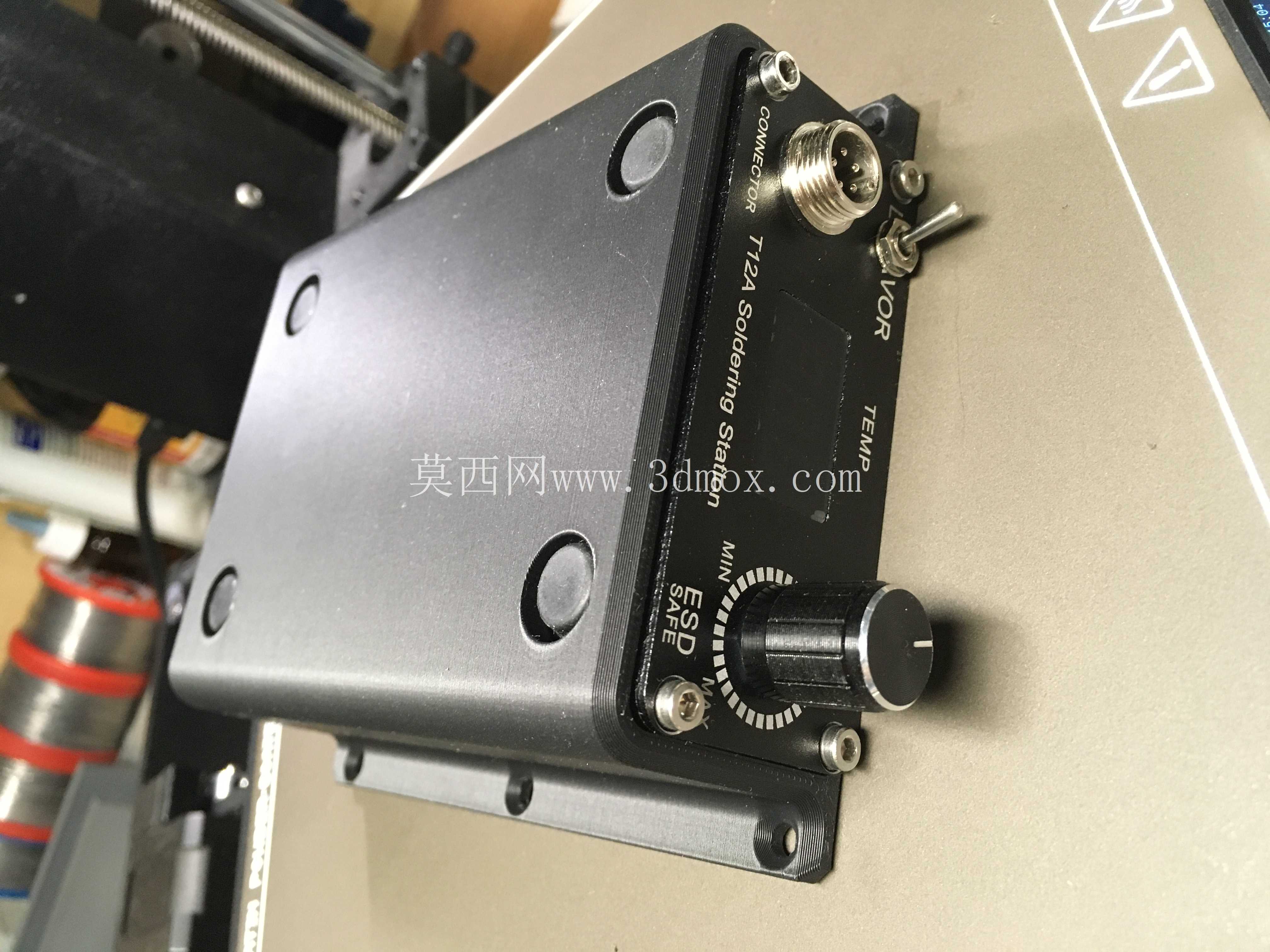

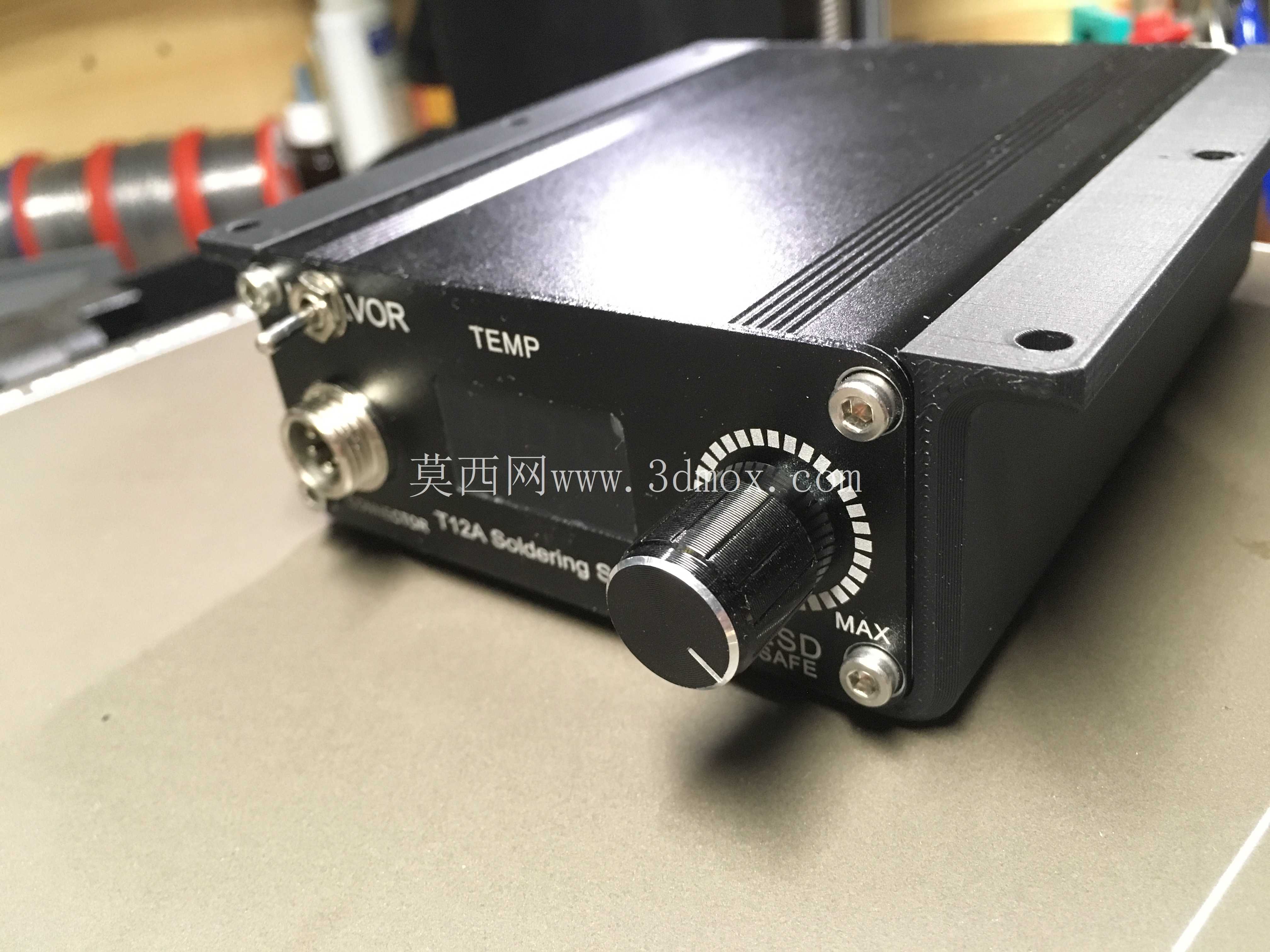

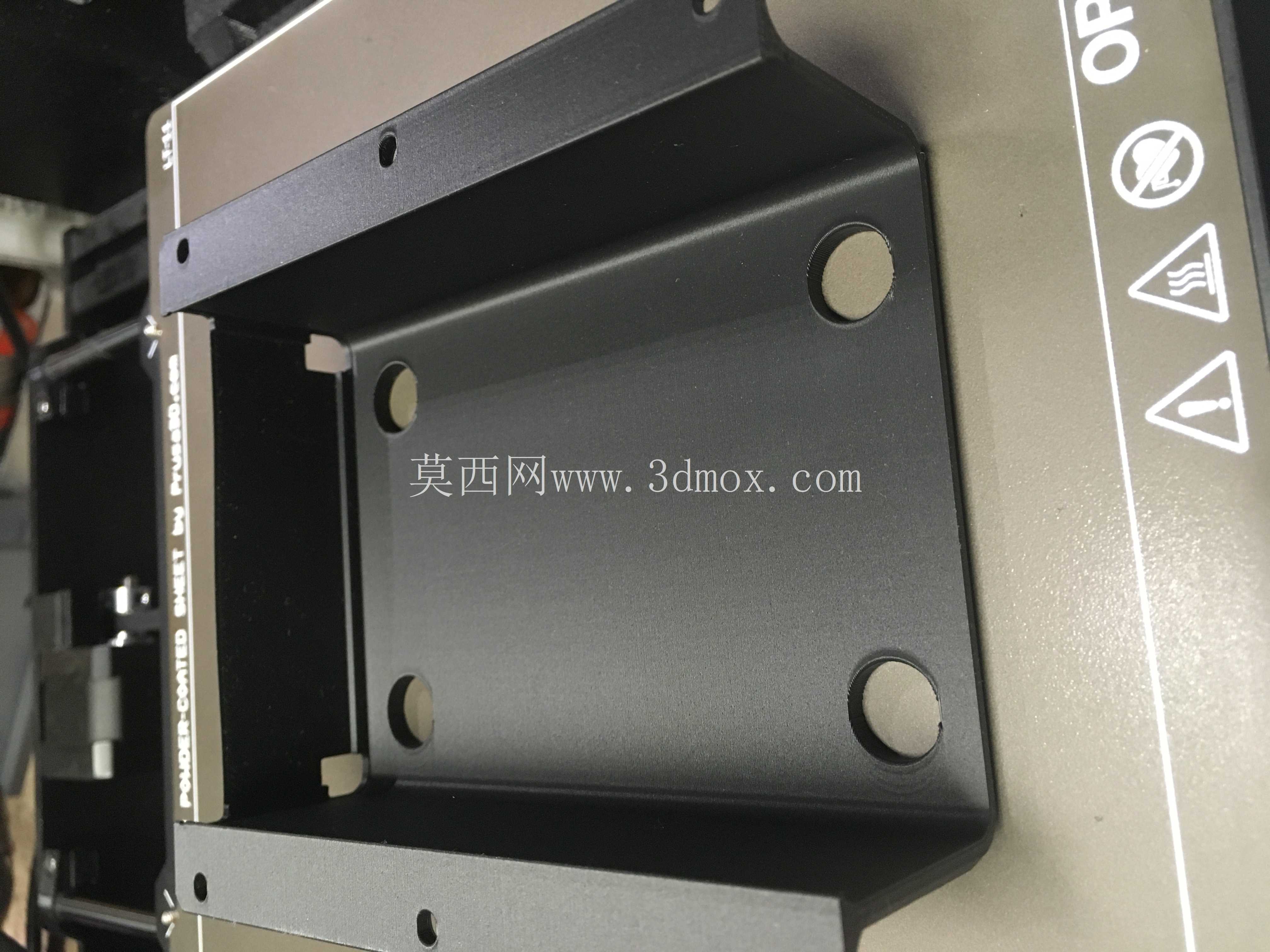

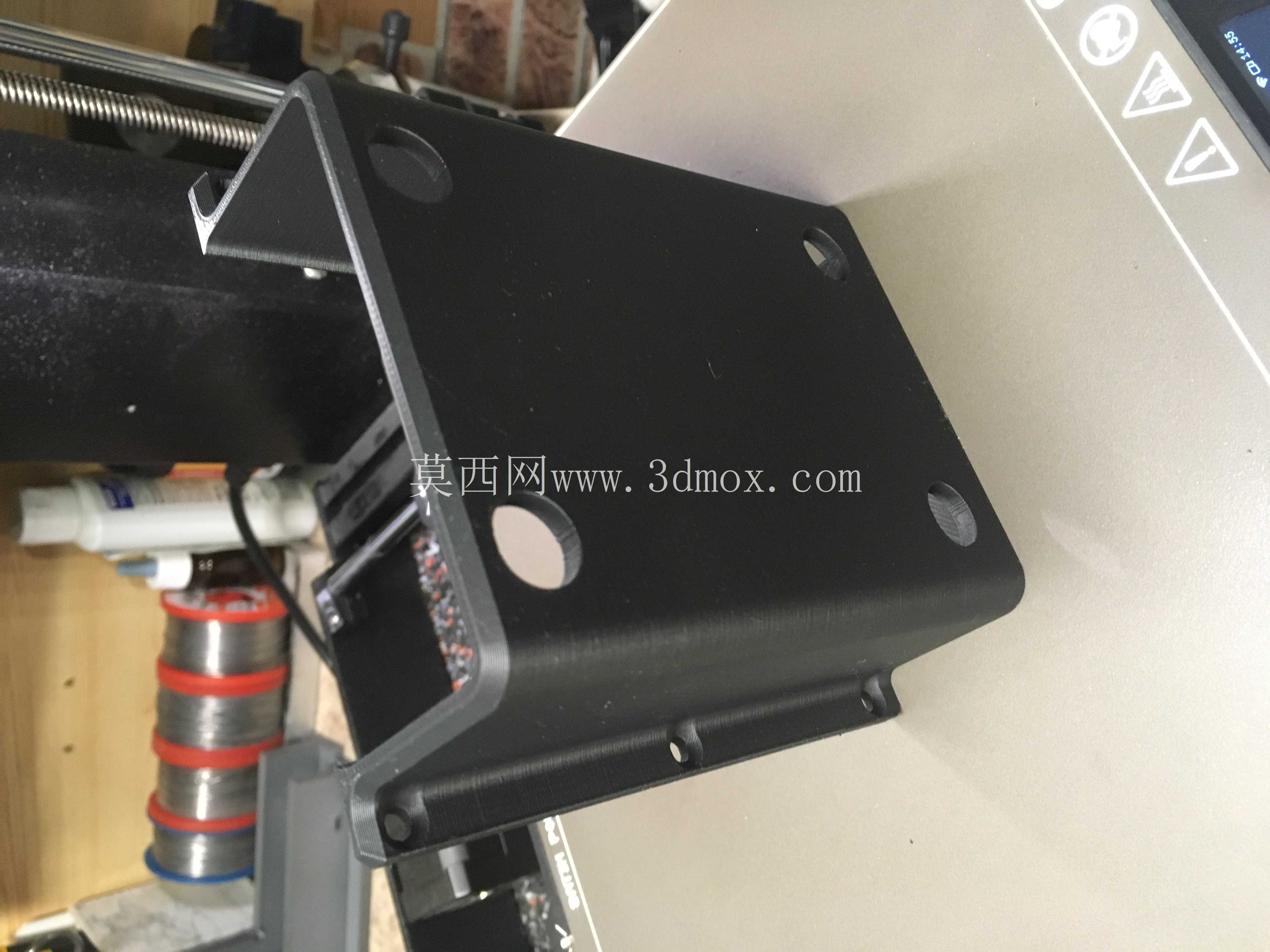

电子组装维修工位上，T12系列焊台的固定一直是容易被忽略的细节，不少作业场景里焊台随意放置在工作台面，不仅占用操作空间，焊接过程中拖拽烙铁线还容易带倒主机，存在高温烙铁头烫伤操作人员、烫坏工作台面绝缘层的安全隐患，这款配套的焊台支架就是针对这类工位痛点做的结构适配设计。从实际使用场景出发，支架首先要匹配市面主流KSGER、Lefavor、Quick、GVM等品牌T12焊台主机的外壳轮廓，安装位的贴合面做了和主机散热筋对应的避让槽，不会挤压主机外壳的散热结构，保证焊台长时间工作时的空气对流散热效率，避免主机内部功率元件因为散热不畅出现过热保护。支架的安装边界设计充分考虑了不同工位的安装需求，底部预留了两种固定孔位，既可以通过M4沉头螺丝直接锁附在防静电工作台的型材框架上，也可以搭配强磁底座吸附在钢制工作台面，适配电子维修车间、SMT产线补焊工位、电子爱好者DIY工作台等多种安装环境，支架伸出的承托边宽度控制在35mm，刚好承托主机底部的安装凸缘，不会遮挡主机侧面的温度调节旋钮、航空插头接口以及温度校准电位器，操作人员调节温度、插拔烙铁手柄时不会被支架结构干涉。设计过程中针对焊台的重量分布做了重心校核，T12焊台主机加上内部变压器的整体重量约1.2kg，支架的受力支撑点设置在主机重心靠前10mm的位置，即使操作人员插拔烙铁头时施加向下的按压力，支架也不会出现前倾翘边的情况，支架侧边做了15mm高的限位挡边，刚好卡在主机侧面的凹槽位置，不需要额外的锁紧螺丝就能限制主机前后左右的窜动，日常维护时可以直接把主机从支架上抬起来，不需要拆卸固定螺丝。考虑到焊接工位经常会有焊锡渣、助焊剂飞溅的情况，支架的所有棱角都做了R2的圆角处理，没有容易积存焊锡渣的直角缝隙，表面做了硬质阳极氧化处理，耐助焊剂腐蚀，日常清洁只需要用无尘布沾酒精擦拭即可，不会像普通喷涂表面那样被助焊剂腐蚀掉漆。支架的走线位置也做了预留，主机底部的电源出线口对应位置开了20mm宽的走线槽，电源线可以从支架底部直接穿出，顺着工作台的走线槽排布，不会在工作台面留下杂乱的明线，避免烙铁线、电源线互相缠绕影响操作。在小批量电子组装的补焊工位，这类支架还可以和烙铁架、焊锡丝架做模块化拼接，支架侧面预留了M3的螺纹孔，可以直接扩展固定烙铁放置架、焊锡丝悬挂座，把整个焊接工位的工具整合在同一安装基座上，减少工作台面的零散配件占用，让操作人员的取放工具动作半径控制在30cm以内，有效降低长时间焊接作业的操作疲劳度。针对部分需要移动作业的维修场景，支架的固定孔位还兼容标准的悬臂支架安装接口，可以把焊台连同支架固定在可旋转悬臂上，根据操作人员的坐姿调整焊台的位置和角度，适配不同身高操作人员的操作习惯，避免因为焊台位置不合适导致的操作姿势变形，提升长时间焊接的操作稳定性。
