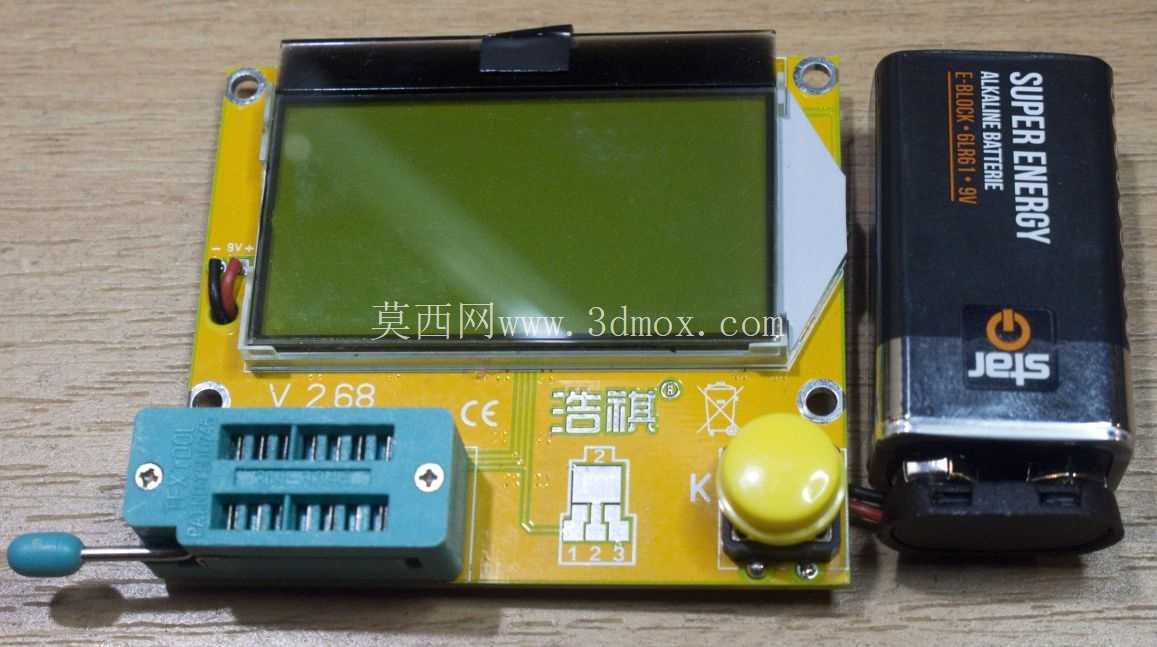

便携式LCR-T4多功能电子元件测试仪结构

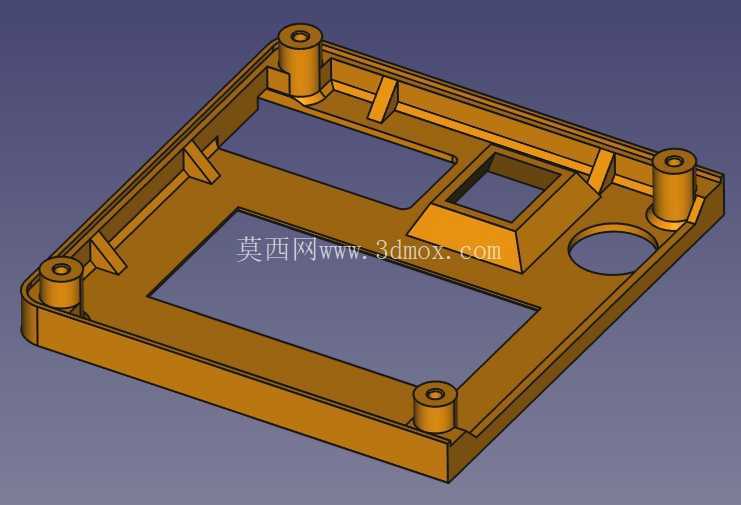

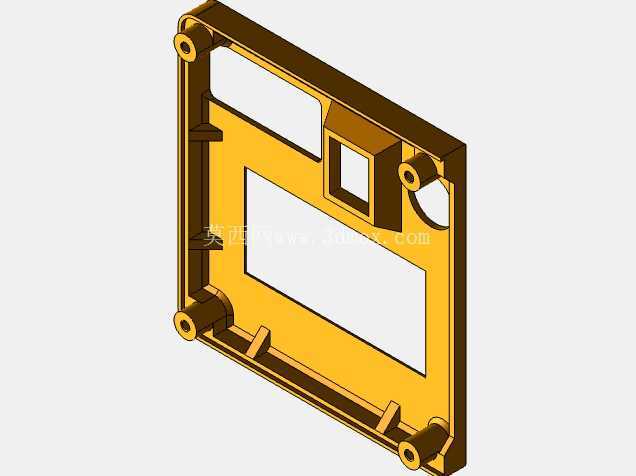

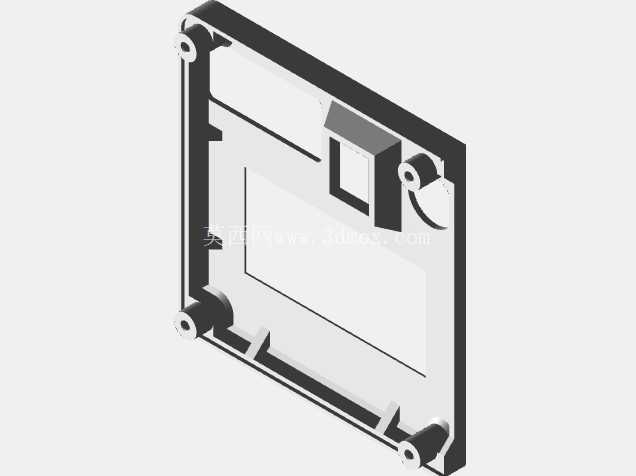

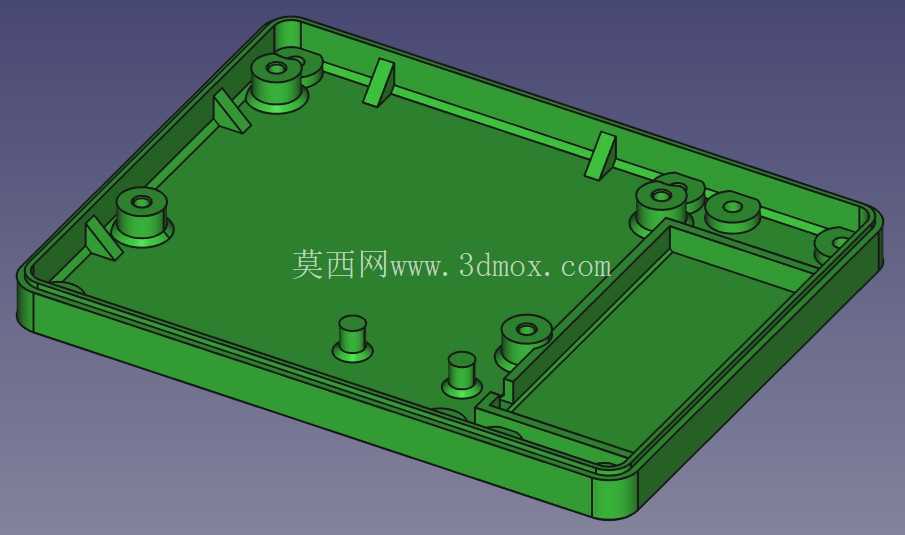

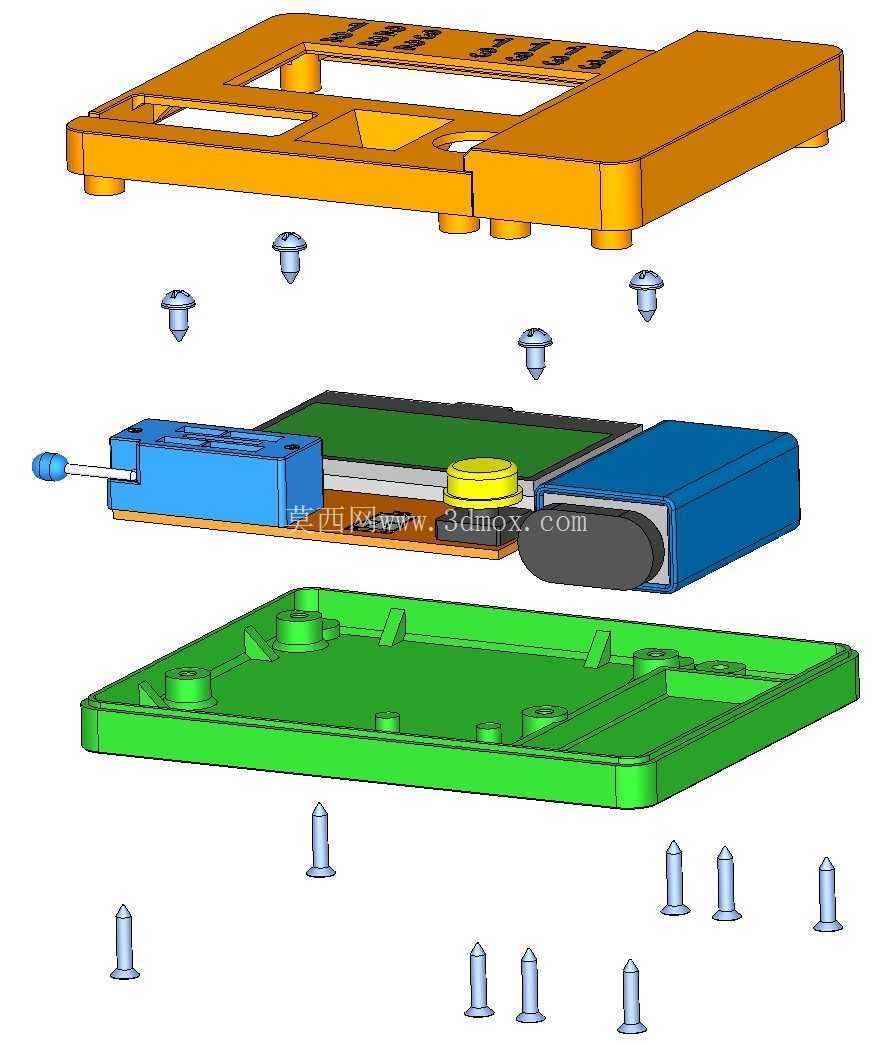

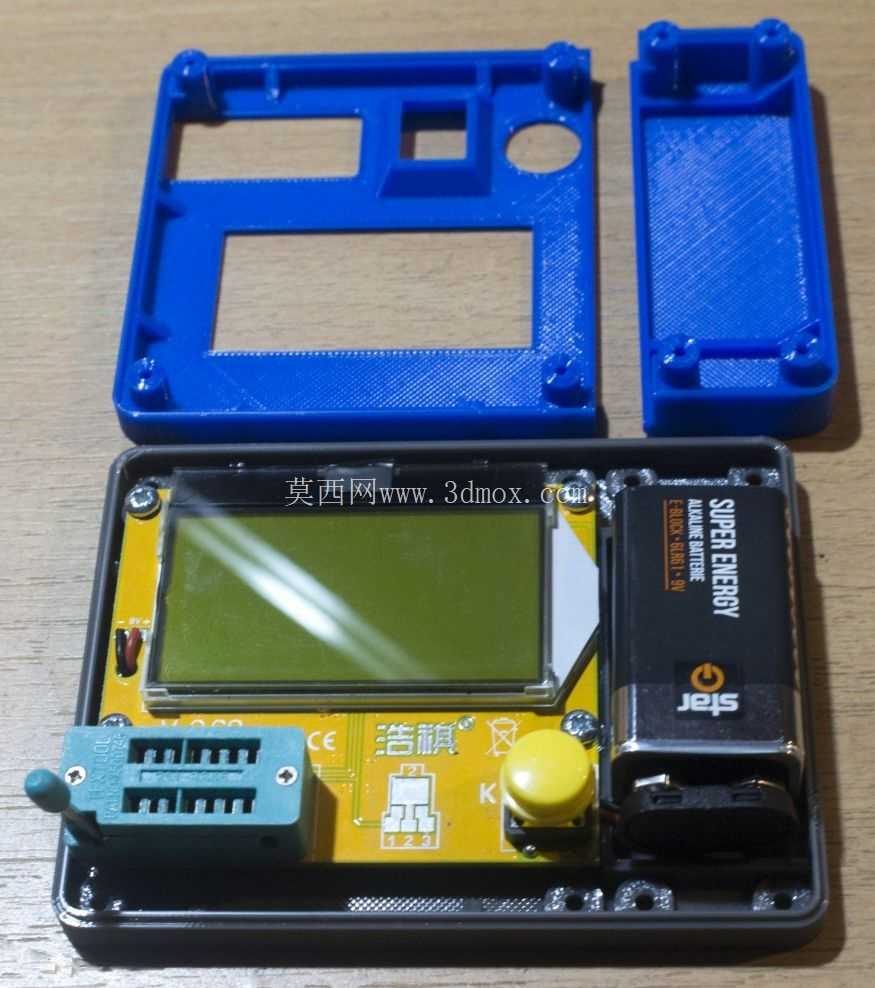

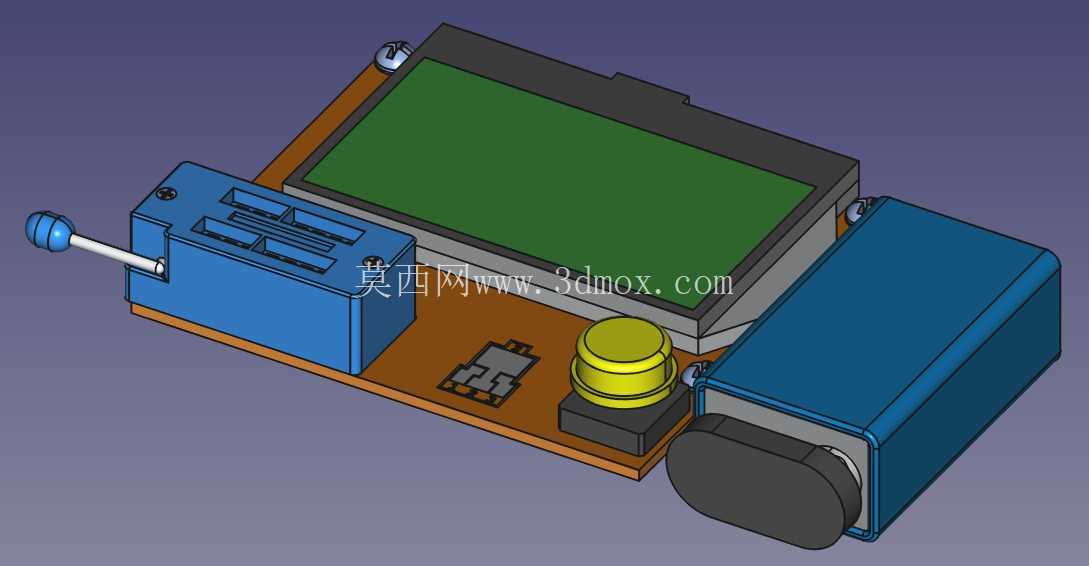

　　这款便携式电子元件检测设备的结构设计，核心围绕电子维修、元器件筛选、小批量电子试制场景的手持/桌面两用需求展开，日常可覆盖电阻、电容、电感参数测量，晶体管引脚定义与放大倍数检测，电解电容等效串联电阻筛查等常用检测任务，能替代多台分立测量仪表，减少桌面设备占用空间。整体壳体采用分层叠合结构设计，底层为防滑绝缘基座，中层为功能模块安装层，上层为操作与显示面板，各层通过定位卡扣与内嵌螺丝柱实现无外凸螺丝的装配，既避免螺丝凸起刮擦操作台面，也能减少外部缝隙进灰的概率。

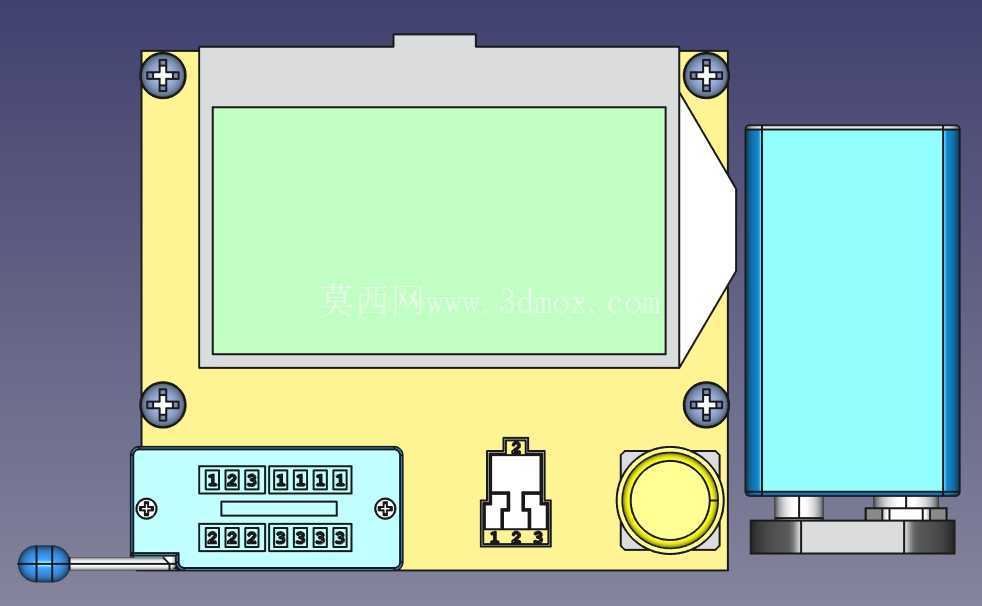

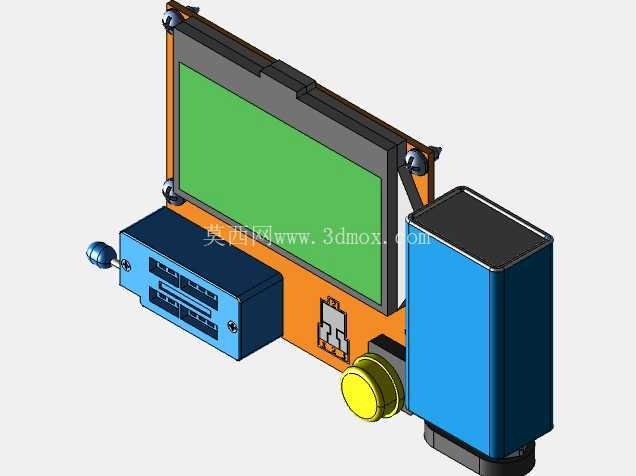

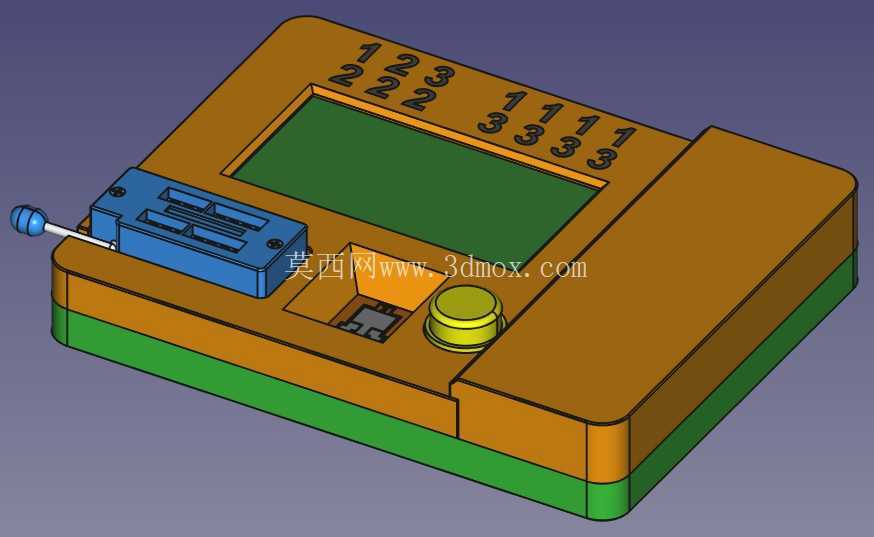

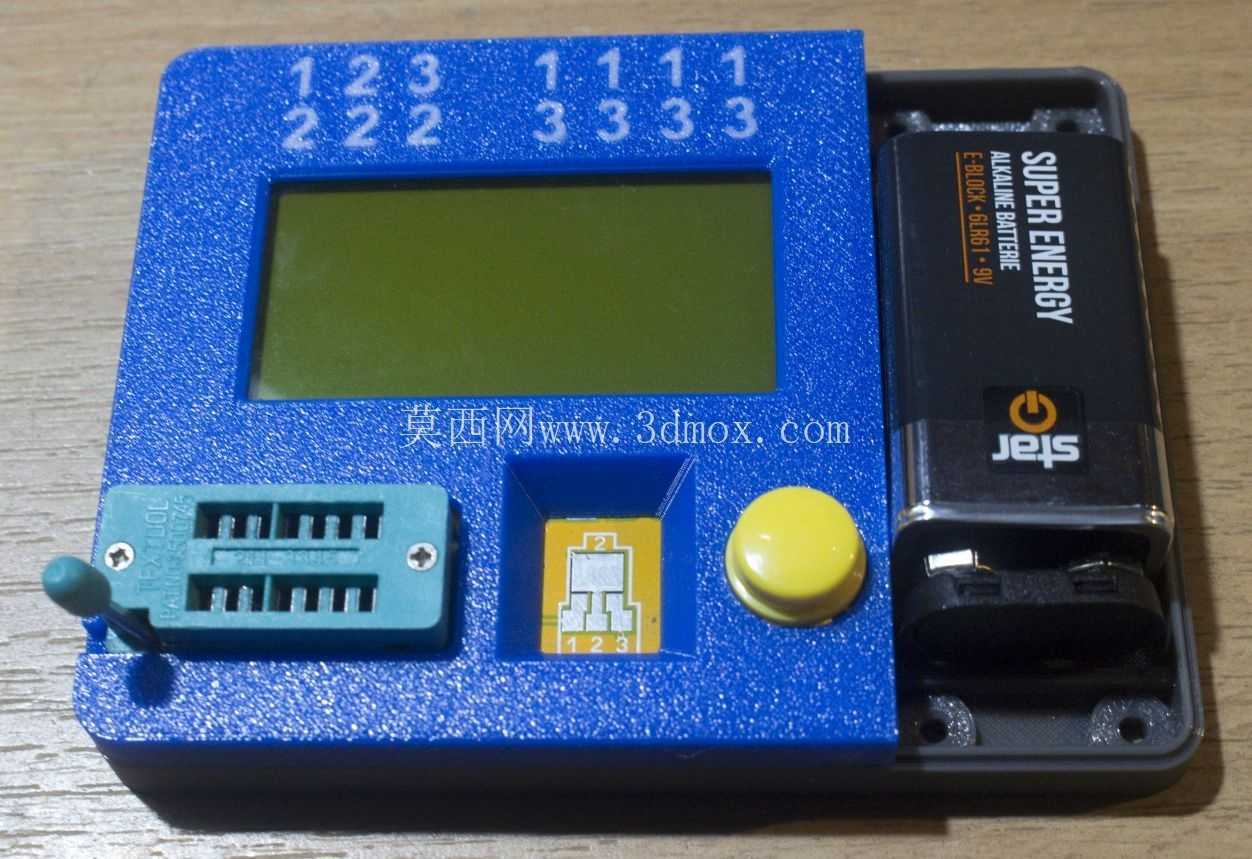

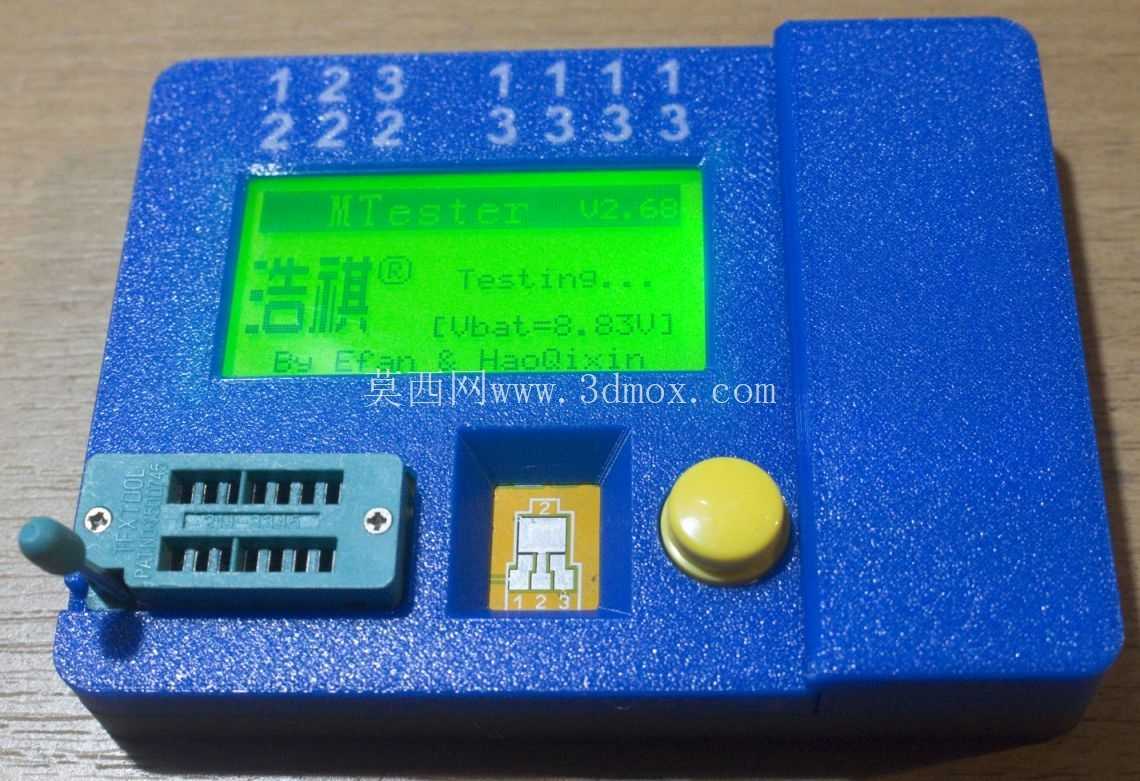

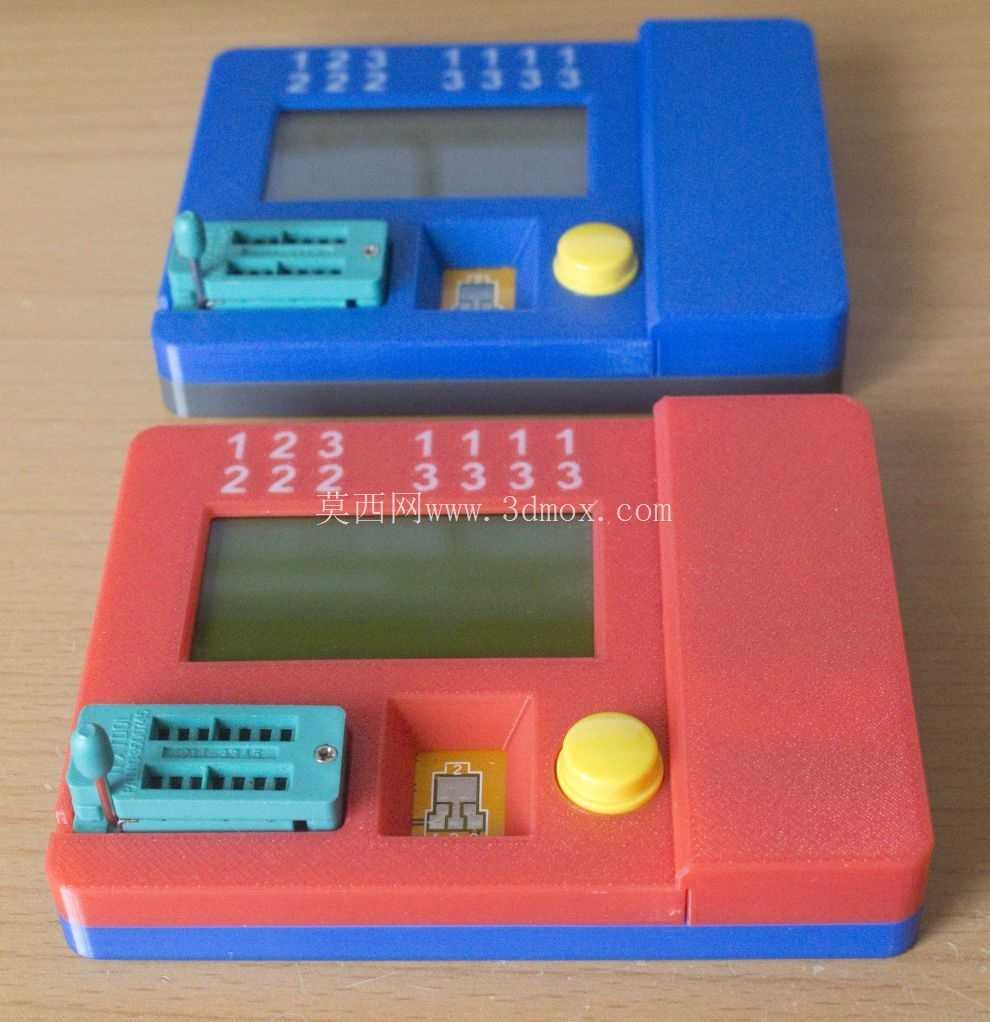

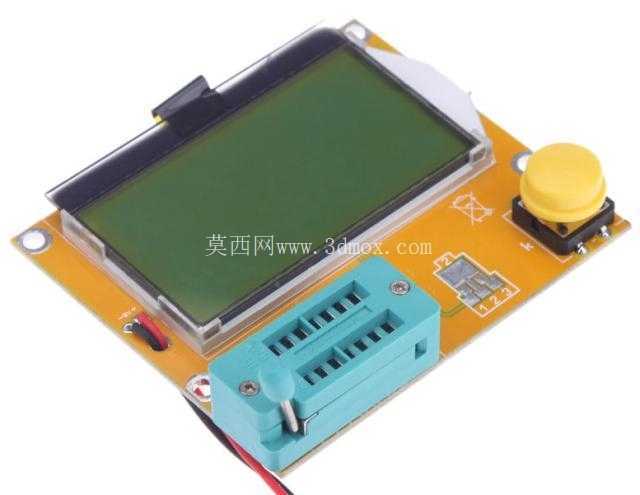

　　上层面板的布局完全贴合单手操作逻辑：显示区域采用下沉式安装槽，屏幕嵌入后表面比面板低0.8mm，边缘做斜角过渡，既可以在屏幕表面加装透明保护片，也能避免日常放置时硬物直接刮擦屏幕表面；数字标识采用下沉蚀刻后填色的工艺设计，不会因长期手指摩擦出现标识磨损脱落的问题，1、2、3三组标识分别对应元件测试座的三个引脚通道，操作人员无需低头细看座体标识，仅凭面板上的数字就能快速对应引脚位置。左侧的蓝色测试座采用模块化快装结构，座体预留2个固定螺丝孔与定位卡槽，后期如果测试座触点磨损，无需拆解整个壳体，仅需松开固定螺丝就能快速更换同规格测试座，降低设备后期维护成本；测试座旁预留的走线槽可将内部接线完全收纳，避免开盖维护时接线拉扯导致焊点脱落。

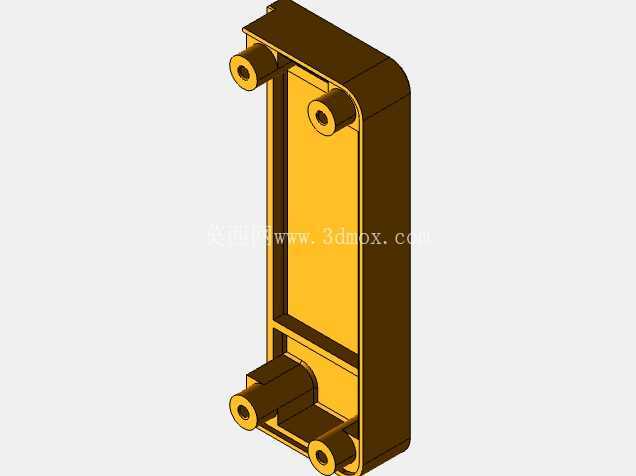

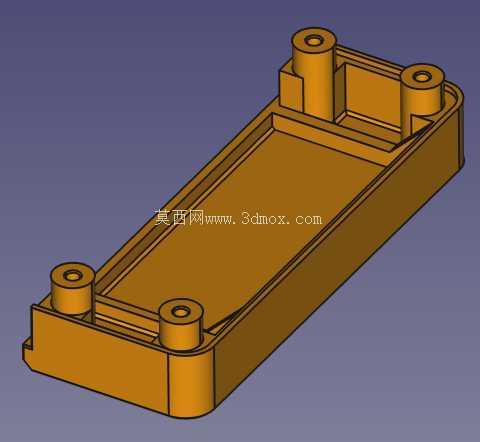

　　面板中部的凹槽区域为元件临时放置位，检测直插元件时，拆下的元件可临时放置在凹槽内，避免小元件滚落丢失；旁侧的旋钮采用带防滑纹理的金属包胶设计，旋钮高度突出面板4mm，手指拨动时不会与面板表面产生摩擦卡顿，旋钮下方的安装座做了防水台阶设计，少量泼溅的液体不会直接流入壳体内部。右侧的凸起区域为电池仓位置，仓体与壳体一体化成型，仓盖采用滑扣式设计，无需额外工具就能打开更换电池，仓壁预留了电池正负极防呆筋位，装反电池时无法完全推入，避免反接烧毁内部电路。

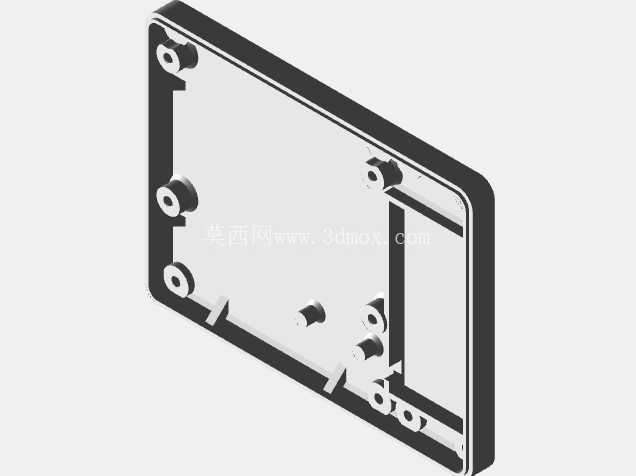

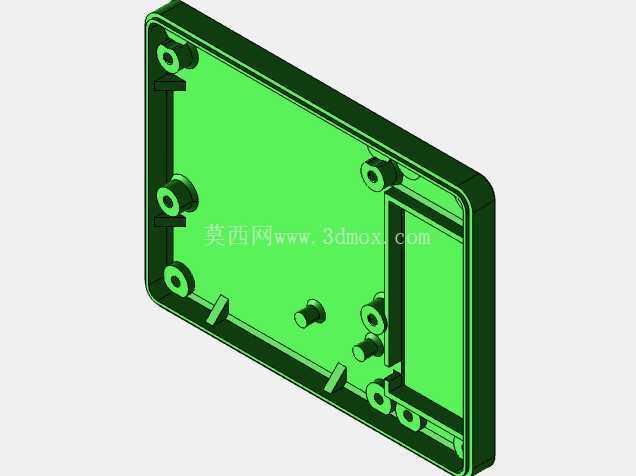

　　整体外形尺寸控制在手掌可握持的范围内，底部基座边缘做R3圆角处理，手持时不会硌手，底部四周预留1mm高度的防滑脚垫安装位，放置在光滑工作台面时不会滑动；壳体所有外边缘都做了0.5mm的倒角处理，去除注塑或3D打印后的锐边，避免操作时划伤手指。内部安装空间做了明确分区：屏幕排线区、主控电路板区、电池仓区、测试接线区之间都设置了隔离筋，既可以增强壳体整体结构强度，避免按压面板时出现形变挤压电路板，也能防止电池漏液时电解液扩散到电路板区域。设计过程中充分考虑了不同加工工艺的适配性，不管是采用3D打印打样验证，还是开模注塑批量生产，所有结构都满足拔模角度要求，没有倒扣结构需要额外做滑块，能有效降低生产加工成本；壳体壁厚均匀设置为2mm，既保证足够的结构强度，不会因轻微摔落出现壳体开裂，也不会因壁厚过厚导致加工时出现缩痕、变形等问题。
