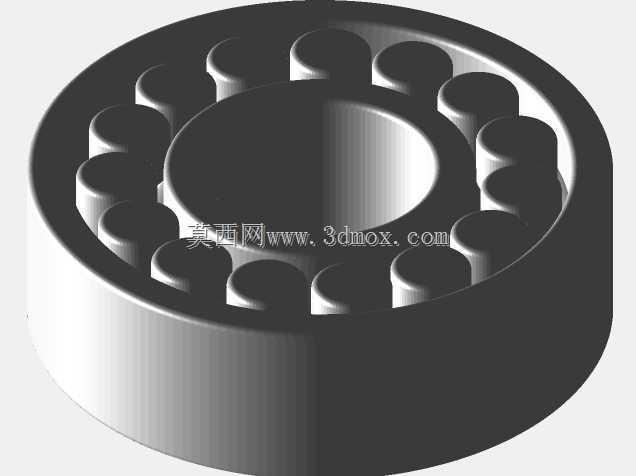

在普通卧式车床的主轴传动系统中,回转支撑部件的刚性直接决定了工件加工的圆度、端面跳动精度,这款适配CA6140车床的一体式圆柱滚子轴承,正是针对车床主轴箱高载荷、连续回转的工况设计的核心支撑部件。从实际装配场景来看,该轴承主要安装在CA6140车床主轴的前端支撑位,承担主轴切削过程中产生的径向切削力与部分轴向附加载荷,区别于常规分离型圆柱滚子轴承,这款一体式结构将内圈、滚子保持架、外圈做了集成化的结构优化,避免了装配过程中保持架错位、滚子散落的问题,尤其适合机床维修、主轴装配时的快速换装作业,能有效缩短设备停机维护的时长。
从设计思路层面拆解,这款轴承采用满装圆柱滚子的排布方式,相比带保持架的同尺寸轴承,滚子数量提升了近三成,径向承载能力有明显提升,刚好匹配CA6140车床在粗加工工序中吃刀量大、切削载荷波动明显的工况特点。滚子的母线采用了对数修形的设计逻辑,能避免滚子端部出现应力集中的问题,在主轴高速回转、轴系出现轻微挠曲变形时,滚子与滚道的接触应力仍能保持均匀分布,不会出现局部点蚀的早期失效情况,延长轴承在重载切削场景下的使用寿命。轴承的外圈与内圈的滚道同轴度公差控制在IT5级,滚道表面粗糙度达到Ra0.4,能有效降低回转过程中的摩擦阻力,减少主轴箱的温升,避免长时间连续加工时因为热变形导致的主轴精度漂移。
从安装边界与尺寸配合来看,这款轴承的外圈外径与主轴箱箱体孔采用过渡配合,配合公差选H7/js6,装配时不需要额外的铜套衬垫,直接压入箱体孔即可完成定位;内圈与主轴轴颈采用过盈配合,过盈量控制在0.01-0.02mm之间,装配时通过热装工艺将内圈加热至120摄氏度后套装到轴颈上,避免冷敲导致的滚道损伤。轴承的轴向定位依靠内圈侧面的轴肩与外圈侧面的孔用挡圈完成,轴向窜动量控制在0.005mm以内,能保证主轴在车削端面、螺纹时的轴向进给精度。轴承的两侧预留了密封件安装槽位,可以加装丁腈橡胶接触式密封圈,阻挡主轴箱内的润滑油泄漏,同时避免切削过程中产生的铁屑、切削液进入轴承滚道内部,造成滚子磨损。
在实际使用场景中,这款轴承除了适配CA6140普通车床的主轴前端支撑,也可以通用在同规格的其他卧式车床、铣床的主轴支撑位,以及重载输送线的辊筒支撑、减速机的中间轴支撑等需要高径向承载的回转部位。一体式的结构设计让轴承在出厂时就完成了滚道与滚子的匹配研磨,不需要装配工人现场调整滚子间隙,相比分离型轴承,装配后的初始精度一致性更好,批量装配时的精度离散度能控制在0.003mm以内。轴承的润滑方式采用脂润滑或者油润滑都可适配,采用脂润滑时填充量控制在轴承内部空腔的三分之一即可,避免填充过量导致的回转阻力增大、温升过高;采用油润滑时可以直接接入机床主轴箱的飞溅润滑回路,不需要额外增设供油管路,适配性较强。
从结构细节来看,这款轴承的保持架采用机加工铜质保持架,相比冲压钢板保持架,强度更高,在承受冲击载荷时不会出现保持架断裂的问题,适合车床断续切削的冲击工况。每个滚子的尺寸差控制在0.001mm以内,保证所有滚子在承载时受力均匀,不会出现个别滚子过载碎裂的情况。轴承的端面做了倒角处理,倒角尺寸为1.5×45度,既方便装配时的导入,也能避免装配过程中尖锐棱边划伤轴颈或者箱体孔的配合表面。在日常维护中,只需要按照设备保养周期定期补充润滑脂、检查密封件的老化情况,就能保证轴承长期稳定运行,不需要频繁拆解更换,能有效降低设备的全生命周期维护成本。
