PG7-PG19规格电缆密封套三维设计作品

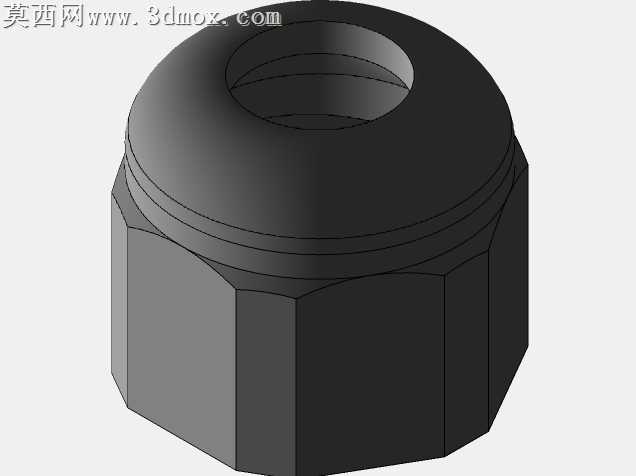

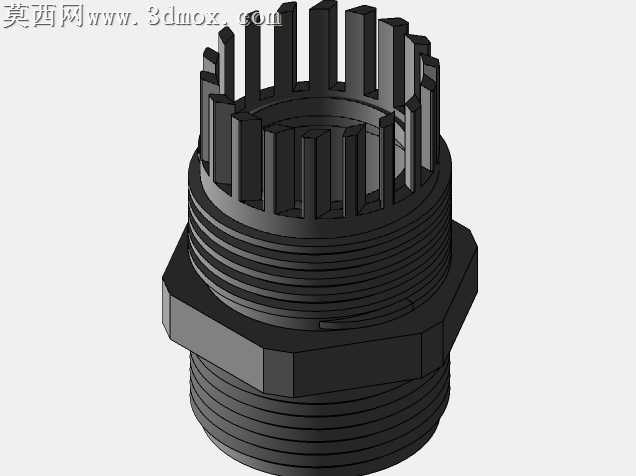

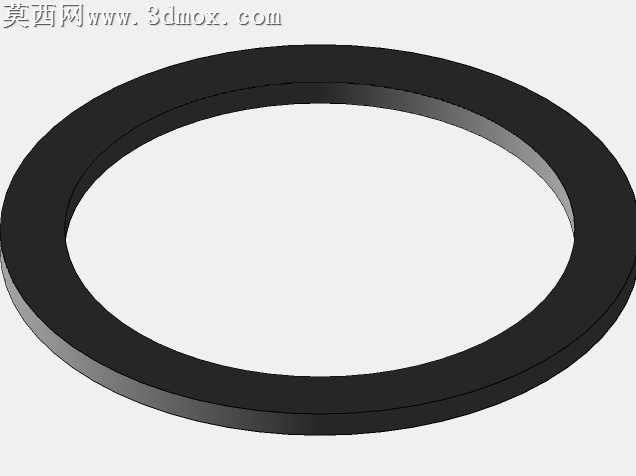

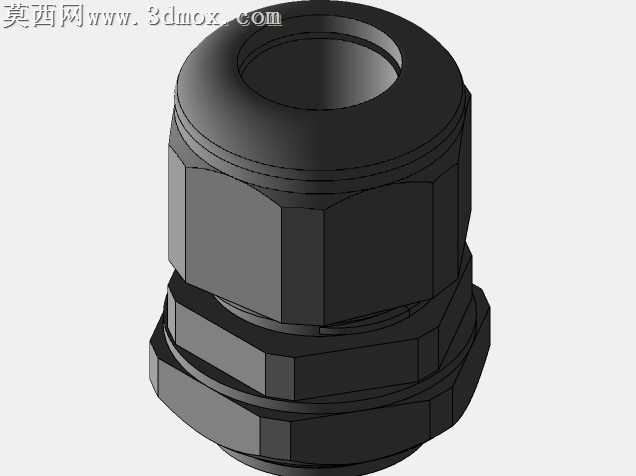

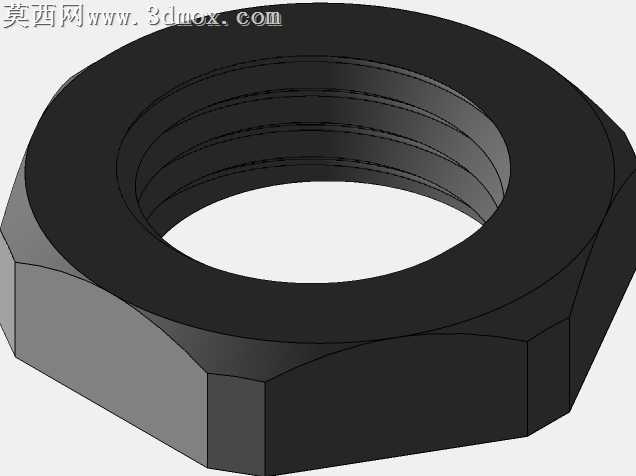

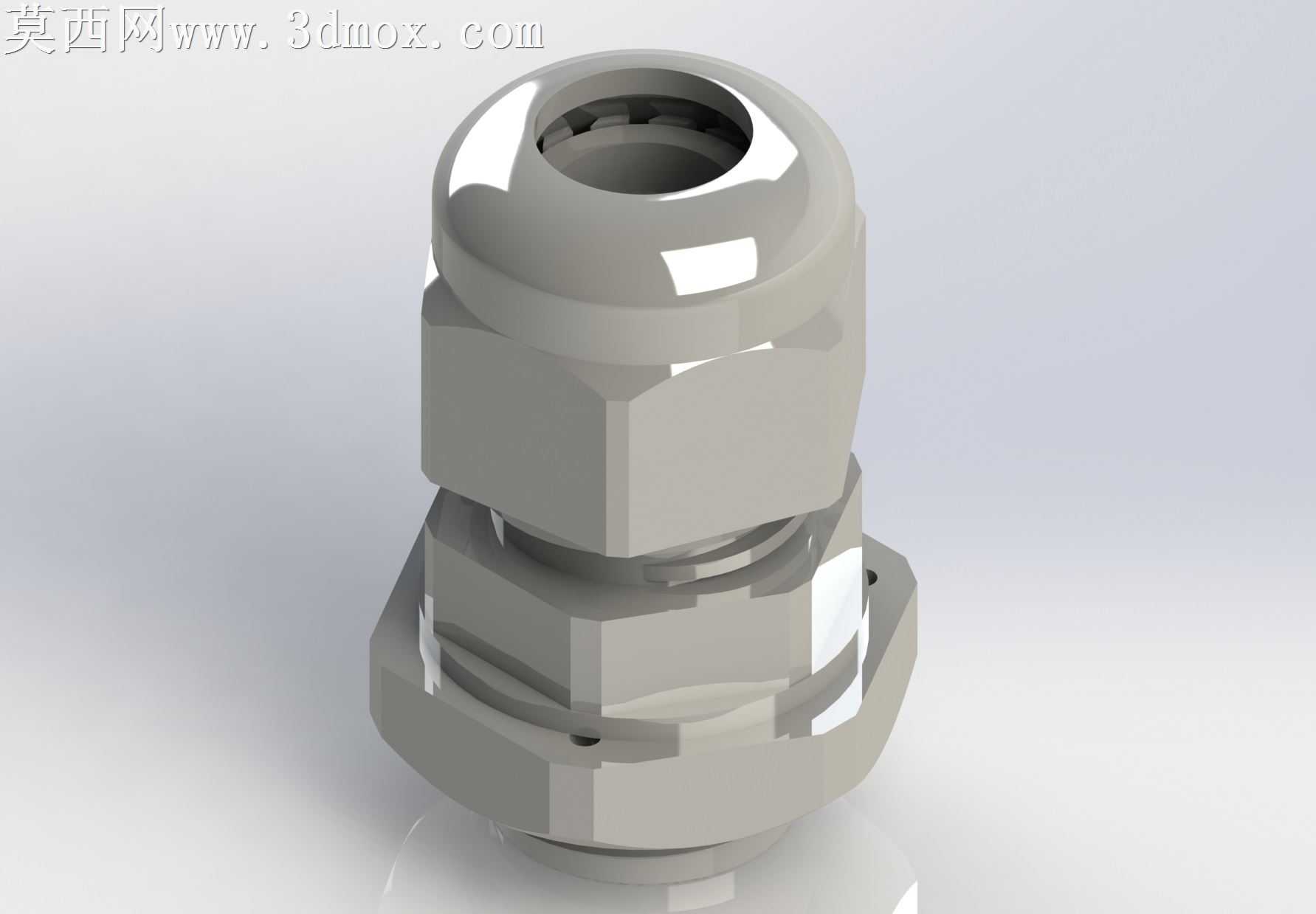

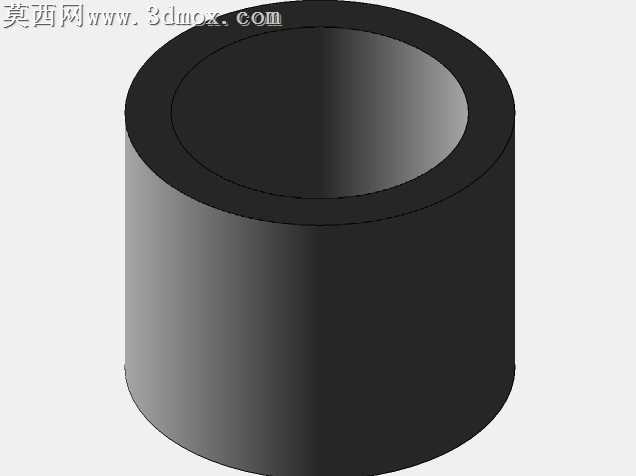

本作品为电缆密封套系列三维设计成果，采用Solidworks进行参数化建模，覆盖PG7、PG9、PG11、PG13.5、PG16、PG19六种常用规格，建模过程严格参考PG系列配件官方标准尺寸，同时结合数字卡尺对实物零件的实测数据进行尺寸校准，确保模型尺寸与实际量产零件的匹配度，仅在极小的工艺倒角、圆角处做适配建模的合理优化，绝大多数尺寸可直接用于生产参考。建模阶段采用自顶向下的设计思路，先构建电缆密封套的整体装配基准，再拆分各个功能部件：顶部的穿线锥面锁紧端、中部的六角拧动结构、下部的螺纹锁紧段、内置的密封胶圈卡位、防松垫片卡槽均单独绘制特征，所有特征均采用全参数化驱动，修改对应规格参数即可快速生成对应型号的模型，无需重复绘制基础结构。材质与渲染阶段，主体金属结构件赋予哑光镍镀金属材质，还原五金件的细腻磨砂金属质感，边缘的高光倒角做了精准的光影处理，内置密封件赋予黑色橡胶材质，表现橡胶的哑光柔性质感，渲染时采用工作室均匀布光，多角度展现零件的结构细节，六角拧动面的平面特征、螺纹段的牙型细节、密封卡位的凹槽结构都清晰呈现，可直接用于产品展示、装配模拟、工程出图等场景。结构设计上充分考虑电缆密封套的实际使用功能，顶部锥面结构可在拧紧时向内收缩抱紧穿过的电缆，实现线缆固定与IP防护功能，中部六角结构适配标准扳手尺寸，方便现场安装拧动，下部螺纹段适配对应规格的安装面板开孔，配套的锁紧螺母可将密封套牢牢固定在设备柜体上，内置的多道密封槽可搭配橡胶圈实现防尘防水的密封效果，整个模型无冗余特征，所有结构均服务于实际安装使用需求，可直接导入装配体进行布线模拟，验证线缆穿过时的配合间隙，也可用于生成工程图纸指导零件加工生产。
