黄铜材质车门内合页铰链三维设计

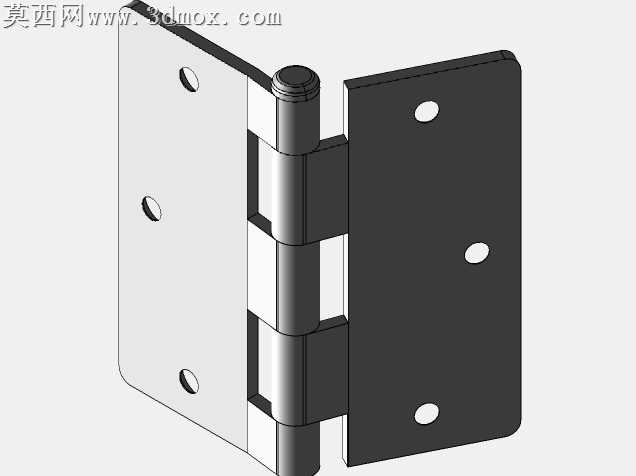

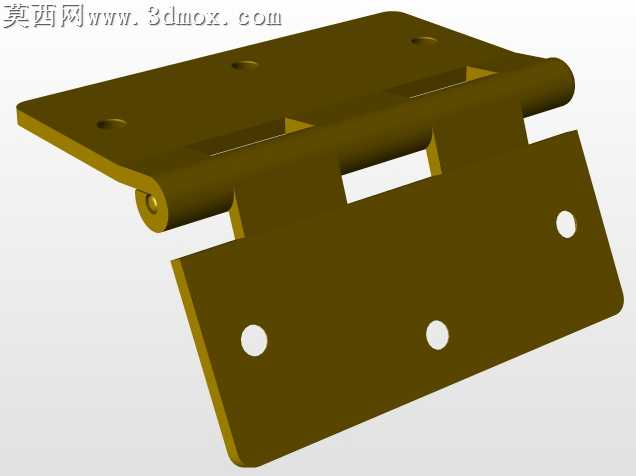

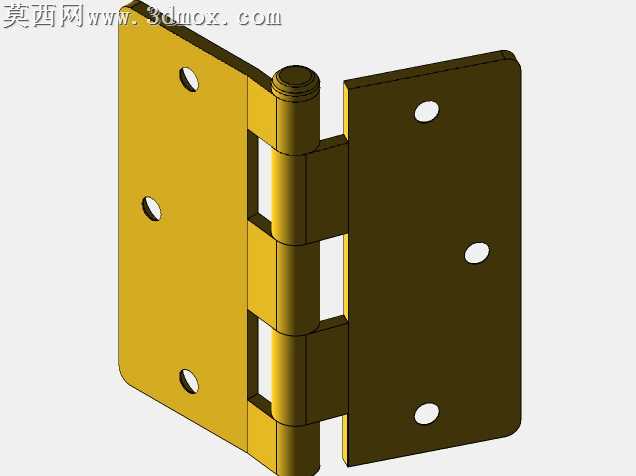

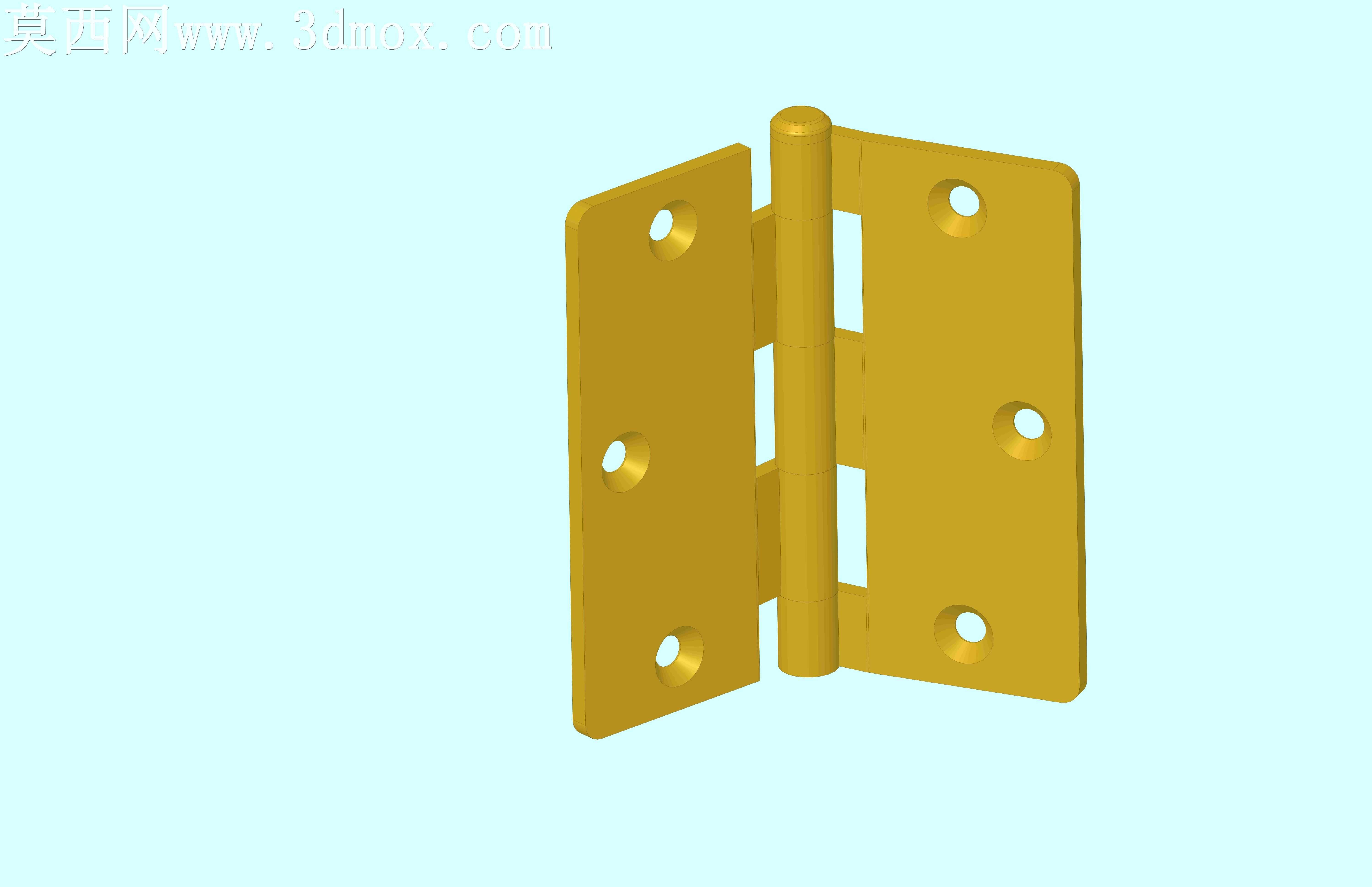

本作品为车门内铰链的三维数字化设计，整体采用黄铜作为外观材质表现，建模过程严格遵循合页类五金件的实际生产尺寸逻辑，先通过草图绘制两侧页片的外轮廓，精准定位每一个安装孔的圆心位置，保证三个安装孔在页片上呈均匀排布，适配车门与车身侧的安装对位需求，孔位做了沉头结构设计，可让安装螺丝完全沉入页片平面，避免凸起影响部件贴合度。中间的铰接轴部分采用独立建模方式，先绘制轴体的圆柱轮廓，再对应两侧页片的轴套结构做布尔运算，保证轴体与轴套之间预留合理的转动间隙，还原真实铰链的转动自由度，两侧页片与轴套的连接位置做了圆角过渡处理，既消除尖锐边角提升模型真实感，也符合实际五金冲压加工的工艺特征，避免应力集中的结构缺陷。材质渲染阶段，为黄铜材质调配了对应的金属着色器，调整金属度参数至较高数值，粗糙度设置为偏低的哑光金属质感，还原黄铜五金件经过基础抛光后的表面色泽，同时在页片边缘添加极细微的倒角反光效果，模拟金属件加工后的边缘高光。结构设计上，两侧页片采用对称式布局，每片页片设置三个安装通孔，轴套部分采用分段式结构，中间预留转动避让空隙，保证铰链开合过程中两侧页片不会发生结构干涉，可实现0至180度范围内的顺畅转动，完全匹配车门内铰链的开合角度需求。建模全程采用参数化设计思路，所有尺寸均可通过参数面板快速调整，可适配不同车型的车门安装规格需求，模型的装配关系完全还原实物的组装逻辑，轴体与轴套之间为间隙配合，页片部分为一体化实体结构，既保证模型的结构严谨性，也可直接用于后续的工程出图、3D打印验证或者虚拟装配场景使用，渲染阶段采用柔和的均匀布光，避免过强的反光遮挡模型的结构细节，清晰展现铰链的整体造型、孔位分布与铰接结构特征。
