带隐藏槽孔的法兰式缓存限位结构件

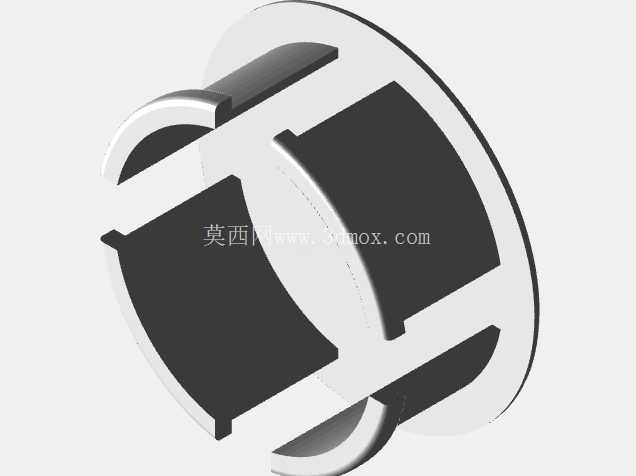

　　在流体输送、物料缓存以及精密传动的配套结构中，这类带内嵌槽位的环形构件往往承担着介质暂存、行程限位以及配合面定位的多重作用，很多一线结构设计人员在做配套工装或者管路辅件设计时，经常会忽略这类内嵌槽位的布局合理性，导致后期装配出现干涉、缓存容积不足或者配合面应力集中的问题。这个构件的整体外形采用带外延法兰边的筒状结构，法兰边的设置是为了在安装时能够提供足够的压紧接触面，不需要额外加装焊接固定耳，直接通过法兰圆周的预留孔位就能完成与相邻构件的端面贴合固定，安装边界的容错空间更大，就算相邻构件的端面存在0.2毫米以内的平面度误差，法兰边的环形接触面也能保证压紧后的密封性能，不会出现局部漏隙的问题。

　　构件主体的直径控制在50毫米，这个尺寸是适配多数中小通径管路、小型传动机构的安装空间的，不管是集成在气动回路的缓存节点，还是小型冲压设备的行程限位工位，都不需要对原有安装位做扩孔或者切削改造，直接替换原有同规格的衬套类构件就能完成功能升级。19毫米的轴向刨削位设计，是整个结构的核心功能点，这个位置不是简单的切削平面，而是和内部的隐藏洞槽形成连通的缓存腔，当介质或者传动件经过这个位置时，内嵌的槽洞可以暂存少量的润滑介质、缓冲瞬时的压力波动，比如在小型气动执行机构的进气端加装这个构件，当气源压力出现瞬时峰值时，隐藏槽的空腔可以吸纳部分冲击气压，避免气压直接冲击执行机构的密封件，延长密封件的使用寿命。设计时特意将槽洞设置在构件的内侧壁，没有在法兰端面或者外圆柱面开设连通槽，一方面是避免外部的粉尘、切削杂质进入槽洞内部造成堵塞，另一方面是保证构件外圆柱面的完整度，在压入安装座的时候不会因为外表面有缺口造成压装偏斜，压装过程中受力均匀，不会出现局部应力过大导致的构件开裂问题。很多同类型的缓存衬套会在侧壁开设通槽，虽然加工难度更低，但是在使用过程中很容易出现缓存介质泄漏、杂质嵌入配合间隙的问题，这个结构将缓存槽完全隐藏在构件内部，仅通过内侧的缺口与流通通道连通，既保证了缓存容积，又不会破坏构件外壁的整体性。

　　在实际的生产装配场景中，这类构件经常用在自动化生产线的小型料流缓存位、小型液压回路的压力缓冲节点，以及精密工装的定位衬套位置，比如在电子元器件的送料轨道末端，加装这个构件可以暂存3到5个小型元器件，避免送料速度过快导致元器件在末端堆积卡滞；在小型转轴的支撑位，这个构件的隐藏槽可以存储少量润滑脂，长时间维持转轴配合面的润滑状态，不需要频繁加注润滑脂，减少设备维护的频次。从建模的细节来看，构件的所有棱边都做了0.3毫米的倒角处理，没有尖锐的直角边，不管是压装还是后期拆卸维护，都不会刮伤安装人员的手部，也不会在压装时刮伤安装座的内壁，保证配合面的完好度。

　　内侧的槽位与主体筒壁的过渡位置做了圆弧过渡，避免应力集中在槽位的边角处，就算长期承受交变的压力冲击，也不会在槽位边角处产生疲劳裂纹，提升构件的整体使用寿命。法兰边与筒体的连接位置也做了圆角过渡，避免法兰边在承受螺栓压紧力的时候，在连接根部出现断裂的问题，这个过渡圆角的大小经过反复验证，既不会占用过多的安装空间，又能有效分散压紧力带来的应力。在安装适配性上，这个构件的轴向总长度经过优化，不会超出常规同规格衬套的安装深度，替换原有构件时不需要调整相邻部件的轴向位置，比如替换原有普通衬套时，原来的固定螺栓、密封垫片都可以继续使用，不需要额外采购配套配件，降低设备改造的成本。隐藏槽的容积经过测算，刚好可以满足瞬时压力缓冲、少量润滑介质存储的需求，不会因为槽洞过大导致构件的整体结构强度下降，也不会因为槽洞过小达不到缓存缓冲的效果，槽洞的内壁做了光滑处理，没有残留的加工毛刺，介质在槽内流动时不会产生紊流，也不会积存杂质，日常维护时只需要用压缩空气从流通通道吹过，就能将槽内积存的少量杂质带出，不需要拆解构件进行清理。
