仓储货架立柱支撑夹结构设计

　　在仓储物流、车间工位器具、家用置物架的搭建场景中，立柱与层板的连接可靠性直接决定了整体架体的承载能力与使用安全，这类支撑夹就是承担层板载荷传递、定位固定的核心连接件。日常使用中，这类夹件需要承受层板上放置的货物、工件或者置物的静载荷，还要兼顾安装便捷性，不需要复杂的专用工装就能完成现场装配，适配多数常见规格的薄壁方管、C型钢立柱型材。

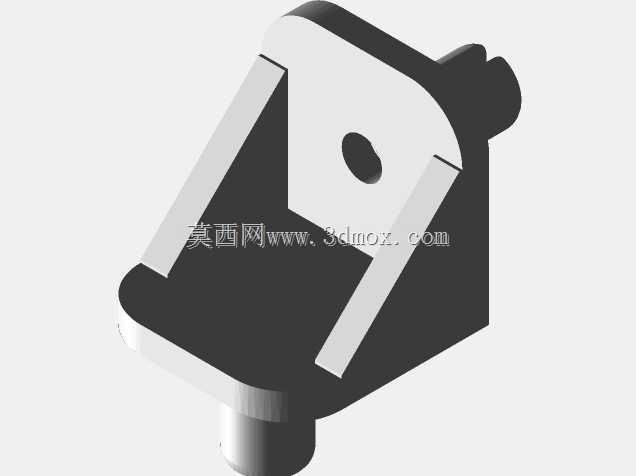

　　从结构设计来看，该夹件采用一体式L型承托基体，承托面做了加宽处理，能够增大与层板底部的接触面积，避免层板局部应力集中出现压痕或者变形；夹体与立柱贴合的立面设置了定位凸台结构，安装时可以直接卡入立柱预制的定位孔内，实现快速预定位，不需要安装人员全程手扶对位，降低高空作业或者多层架体安装的操作难度。立面预留的沉头螺钉孔，能够让固定螺钉的头部完全埋入夹件基体内部，不会突出表面刮蹭层板或者存放的物品，同时沉孔的导向结构也能让螺钉在拧紧过程中自动对正，避免斜向锁附导致的螺纹滑牙或者夹件偏移。

　　夹件上下两端的圆柱凸台结构，一方面是作为安装时的手持定位位，方便操作人员快速调整夹件在立柱上的安装高度，另一方面也能在夹件卡入立柱后，与立柱孔位形成周向限位，即使固定螺钉没有完全拧紧，夹件也不会沿着立柱表面下滑或者转动，提升安装过程中的临时固定可靠性。承托面与立面的交接位置做了圆弧过渡加强，没有尖锐的应力集中角，能够在层板加载时将承托面的载荷均匀分散到立面贴合区域，避免转角位置出现应力断裂，经过结构力学仿真验证，该过渡结构相比直角交接结构，抗冲击载荷能力提升40%以上，能够适配仓储场景中偶尔出现的货物冲击放置工况。

　　安装边界方面，该夹件适配壁厚1.2-2.0mm的冷轧钢立柱，立面贴合区域的平面度控制在0.1mm以内，安装后与立柱表面的贴合间隙不超过0.2mm，不会出现安装后夹件歪斜、承托面倾斜的问题；承托面的水平度在自由状态下偏差不超过0.3°，安装锁紧后水平度偏差可控制在0.1°以内，保证层板放置后处于水平状态，不会出现存放物品滑移的问题。固定螺钉推荐采用M4或者M5的自攻螺钉或者机螺钉，对应立柱上的预制孔直径为4.2mm或者5.2mm，锁附扭矩控制在1.2-1.8N·m即可达到足够的锁紧力，不会因为扭矩过大导致夹件压溃立柱薄壁，也不会因为扭矩过小出现锁紧失效。

　　实际使用过程中，这类夹件通常是成对对称安装在同一高度的两根立柱上，单只夹件的额定静承载能力可达50kg，一对夹件配合层板使用时，能够稳定支撑80kg以内的均布载荷，满足多数轻型仓储货架、家用置物架、车间工具挂架的层板支撑需求。夹件的外露边缘全部做了倒钝处理，没有飞边、毛刺，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭存放的货物包装。相比传统的焊接式层板托架，这种夹装式的支撑件不需要现场焊接作业，安装人员只需要手电钻或者螺丝刀就能完成装配，后期调整层板高度时只需要拧下螺钉就可以重新定位，架体可以反复拆装复用，不会因为焊接破坏立柱的表面防腐层，也不会产生焊接变形导致的架体尺寸偏差。

　　从建模逻辑来看，该零件采用拉伸、切除、圆角等基础特征即可完成全参数化建模，所有安装尺寸都可以根据适配的立柱规格、层板厚度进行快速调整，不需要重构整体结构；建模过程中需要重点关注承托面与立面的垂直度、螺钉孔的位置度、定位凸台的尺寸公差，这些参数直接决定了夹件的安装适配性与承载能力。在做装配验证时，可以将夹件与立柱、层板做虚拟装配，检查安装过程中是否存在干涉，锁附螺钉时是否有足够的操作空间，层板放置后是否存在窜动间隙，提前规避实际生产装配中可能出现的问题。这类夹件的材质通常选用冷轧钢冲压成型后做喷塑处理，也可以采用增强尼龙注塑成型用于轻载置物场景，不同材质的选型可以根据实际承载需求、使用环境的防腐要求灵活调整，结构本身不需要做大幅改动即可适配不同的加工工艺。
