带隐藏孔卡扣式圆形缓存槽结构件

项目分类:通讯工具类 发布时间:2022-07-30 ID:693386
  • 带隐藏孔卡扣式圆形缓存槽结构件

  做通讯终端内部结构排布的时候,经常会遇到板卡间走线需要做缓存预留、同时要避免线缆外露被周边结构件剐蹭的需求,这类带隐藏孔的缓存槽结构,就是专门针对这类场景设计的嵌入式固定件。从实际使用场景来看,这类结构件大多用在手持通讯设备、桌面通讯终端的内部腔体里,主要作用是收纳多余长度的柔性线缆、细小的信号传输线,把预留的维修余量线缆规整收纳在槽体内,同时通过侧边的卡扣结构直接卡入设备壳体的预设安装孔,不需要额外打螺丝固定,能节省内部的安装空间,也能减少装配工序。

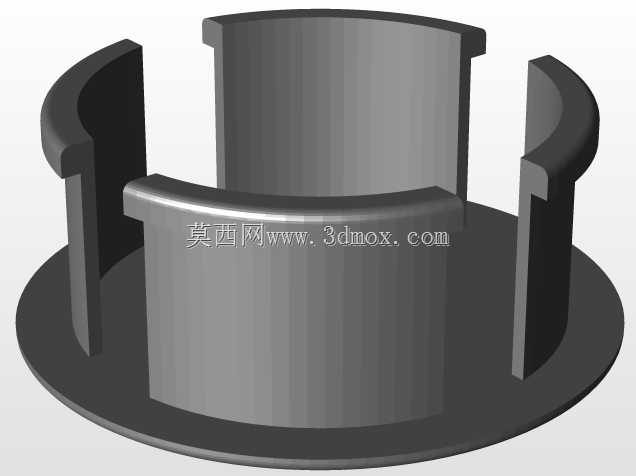

  从功能特性上看,这个结构采用了分体式卡爪设计,圆周方向均匀分布四个带外翻卡边的支撑爪,中间是贯通的圆柱槽体,底部带一圈圆形的安装法兰边。实际装配的时候,只需要把整个结构从壳体外侧对准预设的安装孔推入,四个支撑爪会顺着孔壁向内收拢,待底部法兰贴紧壳体内壁的时候,支撑爪的外翻卡边就会卡在壳体外侧的孔沿上,配合底部法兰实现双向限位,不需要额外涂胶或者打紧固件,装配效率比传统的螺丝固定座高很多,后期维护拆卸的时候,只需要向内按压四个卡爪就能把整个结构取出,重复拆装也不会出现结构断裂的问题。中间的贯通槽就是缓存线缆的空间,直径50mm的槽体可以容纳多根细径线缆盘绕预留,槽壁上预留的隐藏孔是专门用来穿入固定线缆的扎带的,孔位做了内凹隐藏设计,扎带穿入打结之后不会突出槽壁表面,避免和周边的板卡、结构件产生干涉,也不会出现扎带头剐蹭线缆绝缘层的问题。

  设计思路上,这个结构没有采用传统的整圈圆筒设计,而是把外侧的支撑结构做成了四个独立的卡爪,一方面是为了实现卡扣安装的弹性变形需求,四个卡爪各自具备独立的弹性形变空间,推入安装孔的时候需要的按压力更小,装配手感更好,不会出现硬推导致壳体漆面刮花或者结构件断裂的问题;另一方面,分体式的卡爪设计也能减少材料的使用,降低单件的重量,对于对重量敏感的手持通讯设备来说,这类轻量化的结构设计能有效控制整机的重量。槽体和底部法兰做了一体化的连接,法兰厚度控制在1.5mm,安装之后法兰面和壳体内壁完全贴合,不会出现凸起的台阶,避免占用内部的板卡安装空间。槽体的高度做了19mm的设计,刚好匹配常规通讯设备壳体的壁厚加上内部预留的缓存空间高度,不会因为槽体过高顶到上方的主板或者屏蔽罩,也不会因为槽体过浅导致线缆盘绕之后高出槽体,被上盖压伤绝缘层。

  从安装边界来看,这个结构件适配的壳体安装孔直径为48mm,安装孔周边3mm范围内不能有其他的结构凸起或者焊盘,避免和底部法兰产生干涉;卡爪外翻边的外径为54mm,安装之后卡爪突出壳体外侧的高度为2mm,所以壳体外侧对应位置需要预留2mm的凹陷空间,避免卡爪突出影响设备的外观平整度或者和外部配件产生干涉。槽体内部的有效缓存空间直径为46mm,深度为17mm,单槽最多可以容纳6根直径2mm的柔性线缆盘绕两圈,足够满足常规通讯设备内部的走线缓存需求,隐藏孔的直径为3mm,适配常规的3mm宽度尼龙扎带,孔位做了圆角过渡,不会割伤扎带,也能避免穿扎带的时候出现卡顿的问题。实际做结构验证的时候,这类卡扣结构的反复拆装次数可以达到50次以上,卡爪的弹性形变不会出现疲劳断裂,固定后的拉拔力可以达到15N以上,日常使用中不会因为设备的跌落、震动出现松脱的问题,完全满足通讯类产品的可靠性测试要求。
