汽车排气歧管铸造用砂芯结构设计

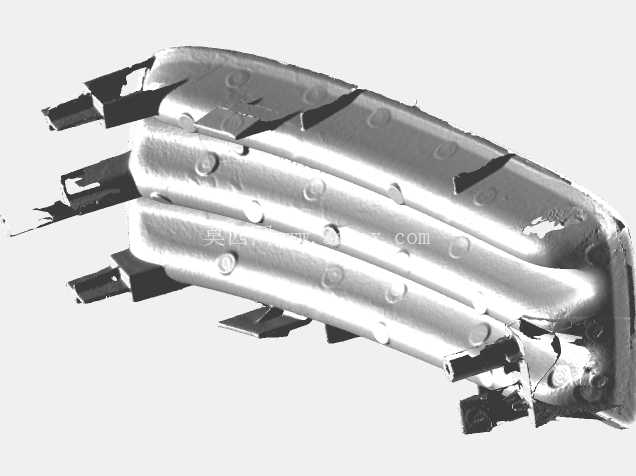

在汽车动力总成零部件的铸造生产环节，排气歧管作为连接发动机气缸盖排气口与排气后处理系统的核心导流部件，其内腔流道的成型精度直接决定发动机排气背压、各缸排气均匀性以及整机动力输出表现，而这类带复杂异形内腔的铸件，90%以上的成型精度依赖于铸造环节所用砂芯的结构设计精度。本次呈现的砂芯结构，正是针对直列三缸发动机排气歧管开发的一体式铸造砂芯，完全匹配量产线湿型砂重力铸造的工艺要求，可直接用于批量生产环节的模具装配。

从实际应用场景来看，这类砂芯主要适配1.0L-1.5L排量的自然吸气或小排量涡轮增压三缸发动机，对应乘用车、轻型商用车的动力总成配套生产线，在铸造工序中，砂芯被固定在上下铸型形成的型腔内部，待高温铁水充型冷却后，通过落砂、振碎工序将砂芯从铸件内腔清除，即可得到内壁光滑、流道走向完全符合设计要求的排气歧管毛坯。不同于分体式拼接砂芯，本次的一体式结构从根源上避免了砂芯拼接缝带来的铸件内腔飞边、错台问题，可将排气道内壁的轮廓度误差控制在±0.3mm以内，大幅减少后续机加工环节的打磨工作量，同时降低因流道内壁凸起造成的排气阻力损失。

从功能特性层面分析，该砂芯的流道走向完全遵循排气干涉最小化原则设计，三个独立的进气端接口分别对应发动机三个气缸的排气口，接口处的定位凸台结构可与气缸盖侧的排气口端面精准贴合，保证铸造成型后的歧管安装面平面度满足0.1mm以内的公差要求；三个流道在中段逐步汇合为统一的出气端接口，对接三元催化器进气端，流道的弯折角度、截面渐变率均经过流体仿真验证，可保证各缸排气脉冲不会相互干扰，在发动机高转速工况下能有效降低排气背压，提升充气效率。砂芯表面预留的三处芯头定位结构，分别对应铸型上的三个定位槽，可保证砂芯在充型过程中不会因铁水的浮力冲击发生偏移，将铸件的壁厚差控制在0.5mm以内，避免因局部壁厚过薄造成的铸件开裂、或壁厚过厚带来的缩松缺陷。

在设计思路上，该砂芯完全围绕量产铸造的工艺可行性展开，没有为了追求理论流场最优而设计过于复杂的曲面结构，所有流道的拔模斜度均设置在1.5°-3°之间，既保证制芯环节砂芯可顺利从芯盒中脱出，不会出现砂粒粘连、缺角等缺陷，也兼顾了铸件内腔的脱模需求。砂芯的壁厚设计充分考虑了砂芯的发气量与透气性平衡，在流道的非工作侧预留了透气孔通道，可在铁水充型过程中快速排出砂芯受热产生的气体，避免铸件出现气孔、呛火等铸造缺陷；同时砂芯的整体强度满足制芯、转运、下芯环节的操作要求，不需要额外添加芯骨即可承受正常操作过程中的外力冲击，降低了制芯环节的材料成本与操作复杂度。

从安装边界与尺寸适配来看，该砂芯三个进气端接口的中心距完全匹配主流三缸发动机气缸盖的排气口布局，相邻接口中心距为88mm，进气端接口内径为32mm，可适配直径30mm的气缸盖排气门座圈对应的排气通道；出气端接口内径为55mm，可匹配主流小排量发动机所用的三元催化器进气端尺寸，整个砂芯的轴向长度为286mm，最大宽度为124mm，整体尺寸完全适配现有常规造型线的砂箱内部空间，不需要对现有生产线的砂箱、工装夹具进行改造即可直接投入使用。砂芯上预留的顶杆位置对应造型机的顶杆布局，下芯过程中可通过专用工装快速完成定位，将单芯的下芯辅助时间控制在10秒以内，满足每小时60型以上的高速造型线生产节拍要求。

在实际生产验证中，采用该砂芯铸造的排气歧管，经三坐标检测与流道流量测试，各缸流量不均匀度控制在2%以内，远低于行业通用的5%阈值，铸件的内腔表面粗糙度可达到Ra25以下，不需要额外进行内壁打磨处理即可满足装机要求；同时砂芯的溃散性经过优化，落砂环节可在30秒内完全从铸件内腔震出，不会有残留砂粒堵塞流道，大幅降低了铸件清理环节的人工成本。针对涡轮增压机型的使用需求，该砂芯的涡轮端接口位置预留了传感器安装座的成型结构，可直接铸出氧传感器、排气温度传感器的安装凸台，减少后续机加工的工序内容，进一步提升零部件的生产效率。
