双孔弧面异形壳体三维扫描逆向结构

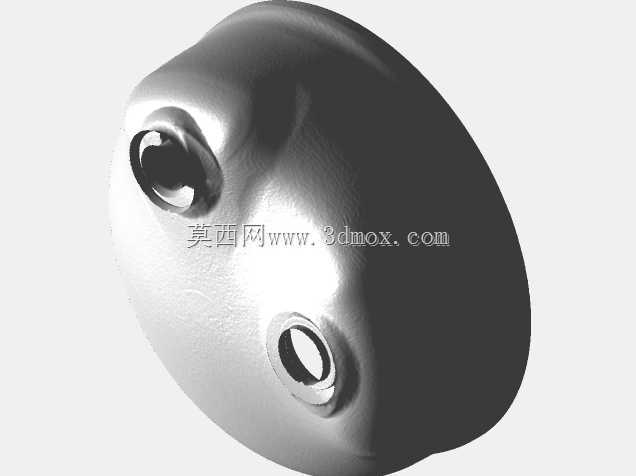

　　在非标设备改造、老旧零部件复刻的实际工程场景中，这类通过三维扫描获取的异形弧面双孔构件，往往是设备上承担定位、衔接或流体导流作用的核心小件，很多服役年限较长的进口设备、定制专机上，这类没有现成图纸的异形件一旦出现磨损、开裂，很难通过常规测绘完成精准复刻，三维扫描逆向建模就成了最高效的还原手段。从结构本身来看，该构件主体为平滑过渡的类椭球弧面，没有生硬的直角转折，整体曲面曲率连续变化，两个带沉台的安装孔分别布置在弧面的两个不同法向方向上，孔位的轴线并非平行或垂直关系，而是存在特定空间夹角，这也是传统卡尺测绘很难精准还原的部分——如果靠人工测量估算孔位夹角和弧面曲率，加工出来的件要么安装时孔位对不上，要么和相邻配合件出现干涉，根本无法装配到位。

　　做这类扫描件的逆向建模时，首先要处理扫描点云的噪点，把扫描过程中因为反光、遮挡产生的杂点剔除，再通过点云封装生成初步的三角面片，之后才是曲面重构的环节：主体弧面不能直接用面片拟合，要提取弧面的截面线，通过曲率分析找到曲面的分型边界，保证重构后的曲面G1连续，避免后续加工时出现刀路顿挫；两个安装孔的沉台部分要单独做基准提取，先找准每个孔的轴线方向，再以轴线为基准做孔壁、沉台端面的特征重构，要保证孔的圆柱度、沉台端面和轴线的垂直度满足装配要求，不能直接沿着扫描面片偏移，不然会因为扫描误差导致孔的圆度超差，螺栓穿入时出现卡滞。

　　从安装边界来看，这类构件的安装依托两个孔位完成，设计时要预留足够的螺栓穿入空间，弧面的外轮廓要和周边的安装腔体保留0.2-0.5mm的装配间隙，避免因为加工公差导致构件放不进腔体；两个孔的中心距公差要控制在±0.1mm以内，孔轴线的角度偏差不能超过0.5°，不然安装时会出现强行别螺栓的情况，长期服役会因为应力集中导致孔位开裂。实际应用中，这类构件常见于专用设备的流体转接部位、工装夹具的定位支撑座，或是老旧进口设备的易损替换件，因为没有原始设计图纸，扫描逆向的精度直接决定了替换件的使用寿命：如果曲面还原度不够，和相邻配合面之间出现缝隙，用在流体回路里就会出现渗漏；如果孔位角度偏差，安装后会存在内应力，设备运行过程中受振动影响很容易出现断裂。

　　建模过程中还要注意壁厚的均匀性，从扫描的外轮廓反推内部结构时，要保证整体壁厚偏差不超过0.3mm，避免注塑或压铸成型时出现缩痕、气孔，要是采用机加工方式制作，壁厚不均还会导致装夹变形，加工完成后尺寸超差。很多刚接触逆向建模的工程师容易犯的错误，是完全照搬扫描面片的所有凹凸细节，把扫描过程中产生的表面瑕疵也建进模型里，实际上要区分扫描误差和零件本身的设计特征：比如弧面上的微小凹坑如果是使用过程中产生的磕碰痕迹，就要在重构时把这部分曲面顺平，只保留零件原有的设计特征，两个孔口的倒角如果是装配需要的设计结构，就要按照扫描的倒角尺寸精准还原，不能随意简化。另外这类弧面构件的安装定位，不能只靠两个螺栓孔固定，设计时要在弧面和安装基座的贴合位置做定位基准面，哪怕是很小的一个平面，也能避免螺栓拧紧时构件发生转动，保证装配位置的一致性。在设备维护场景里，这类扫描复刻的零件，最大的优势是不需要拆解整台设备就能完成备件制作，只需要对损坏的零件做三维扫描，就能快速还原出可用于加工的三维模型，比传统测绘的效率提升数倍，而且精度更有保障，尤其适合那些没有原始图纸、停产多年的老旧设备备件替换，能大幅降低设备停机等待备件的时间成本。
