带分体式夹具安装座的转轴支撑构件

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1154979
  • 带分体式夹具安装座的转轴支撑构件
  • 带分体式夹具安装座的转轴支撑构件
  • 带分体式夹具安装座的转轴支撑构件
  • 带分体式夹具安装座的转轴支撑构件

在非标自动化装配线、小型工业机器人末端执行器配套结构以及精密工装夹具的设计搭建过程中,经常会遇到需要同时实现旋转部件径向支撑与轴类工件快速装夹的场景,常规的一体式轴承座搭配独立夹具的方案,不仅会占用更多安装空间,还容易因为两个部件的装配累积误差,导致转轴同轴度偏差、工件装夹后旋转卡滞等问题,这款带分体式夹具安装座的转轴支撑构件,正是针对这类工程痛点做的集成化结构设计。

从实际使用场景来看,这类支撑构件常被用在小型回转工位的定位机构、自动化检测设备的工件旋转承载台、轻型物料翻转机构的支撑端,既可以作为独立的支撑单元安装在铝型材框架的基准面上,也可以作为功能模块嵌入到专用设备的安装板预留位中。构件的底座采用带定位卡槽的平板结构,底部两侧的凸边卡槽可以直接卡入标准工业铝型材的T型槽内,不需要额外加工定位销孔就能快速完成初定位,底座平面上预留的两个沉头安装孔,可适配M5规格的内六角螺栓,安装时螺栓头完全沉入沉孔内,不会突出底座平面干涉其他相邻部件的布置,整个底座的安装边界控制在120mm×60mm的矩形范围内,不会占用过多的设备安装空间,适配多数紧凑型自动化设备的布局需求。

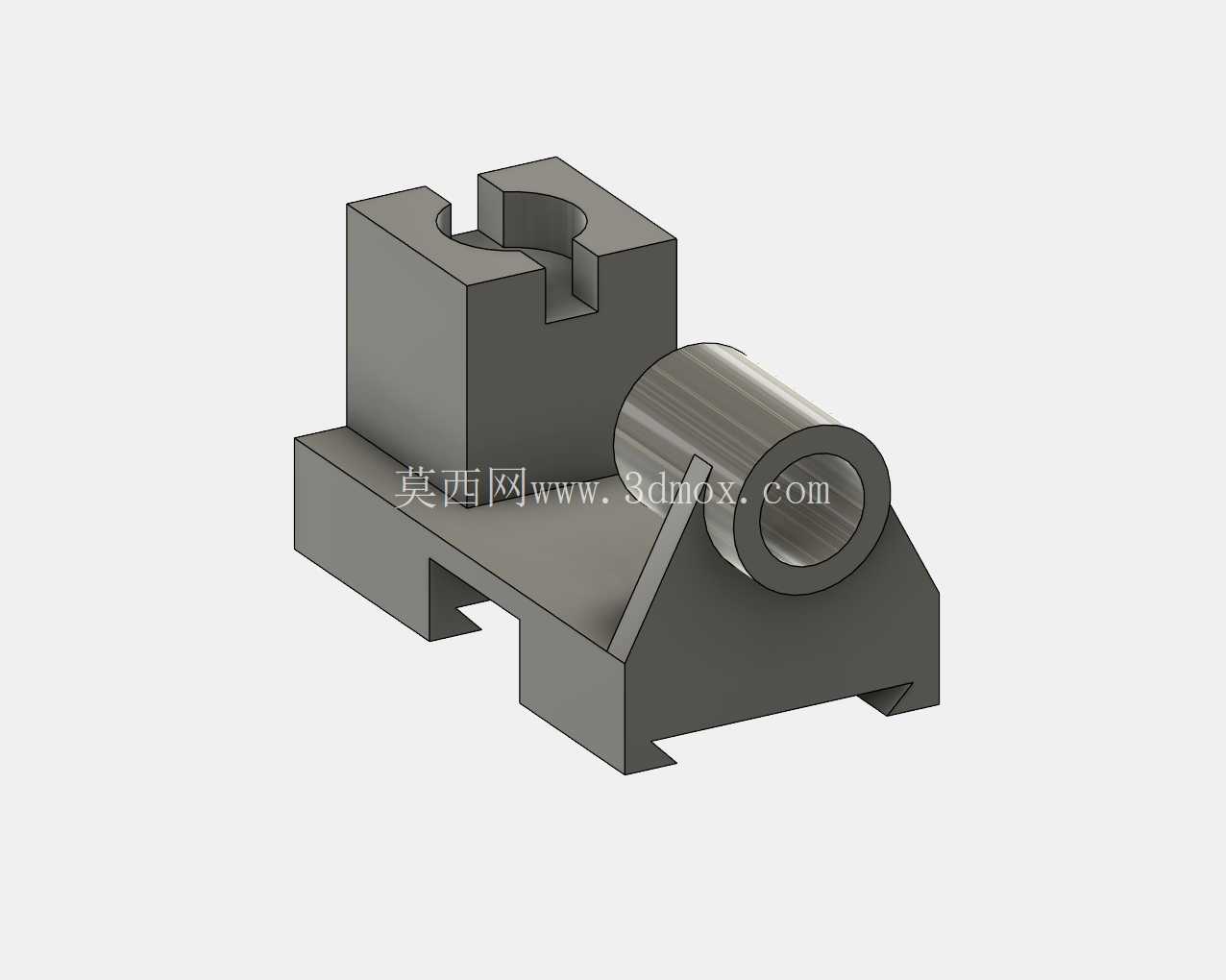

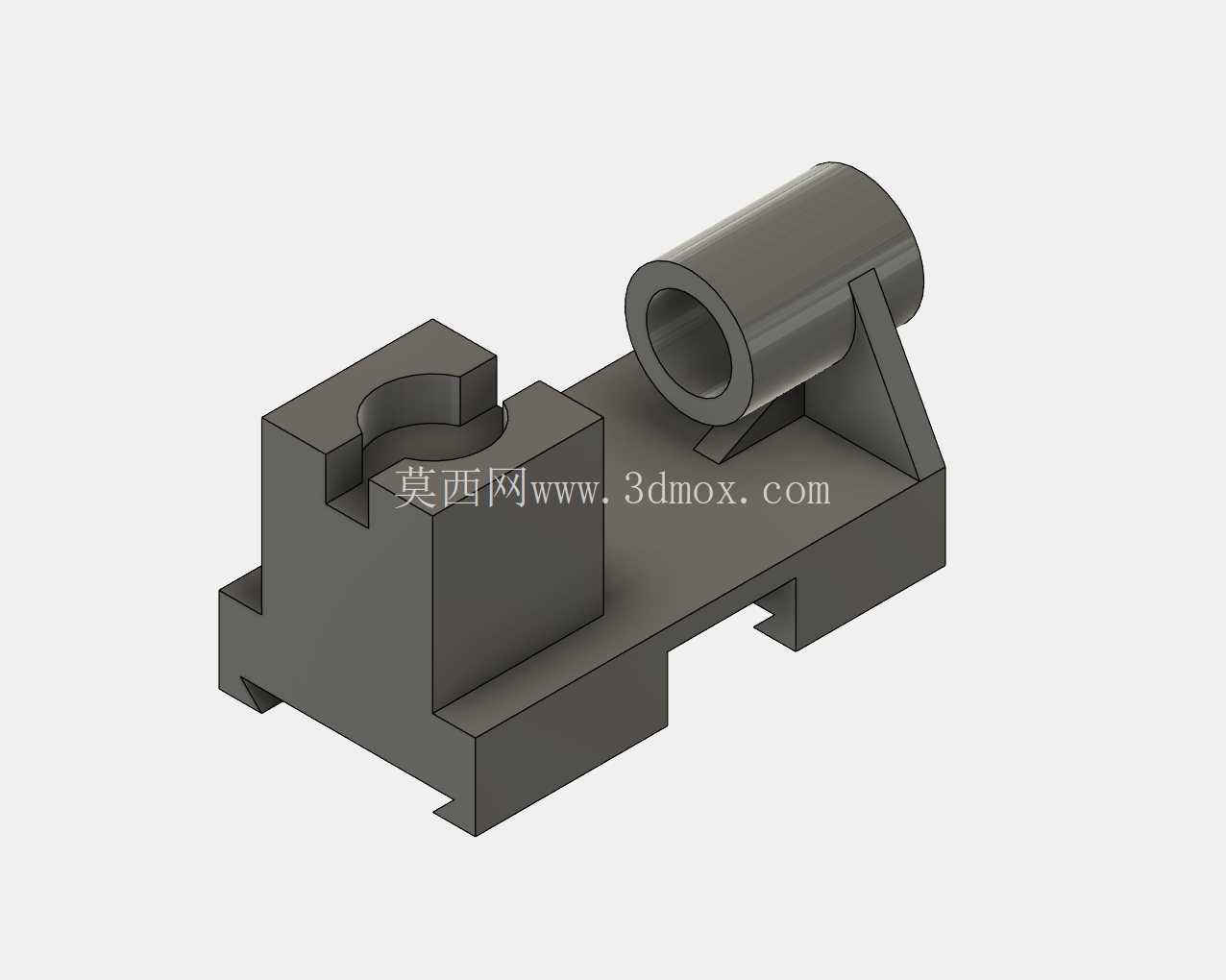

结构功能上,构件集成了两个核心功能区:一侧是分体式夹紧机构,另一侧是圆柱形凸台转轴支撑座。分体式夹紧机构采用开口式C型夹槽设计,夹槽的内径与常用的φ12mm、φ16mm光轴直径做了公差适配,夹槽开口侧预留了锁紧螺栓的安装孔位,当需要装入圆柱形轴类工件时,只需要稍微松开锁紧螺栓,就能将轴直接从开口侧放入夹槽内,不需要将轴从端部轴向穿入,也不需要拆卸相邻的其他传动部件,大幅降低了设备维护、工件更换时的拆装工作量;拧紧锁紧螺栓后,夹槽的弹性变形可以均匀包裹住轴的外圆柱面,夹紧力稳定可控,不会出现轴被夹变形或者夹紧后偏心的问题,适合需要频繁更换工件、调整轴安装位置的工位。另一侧的圆柱形凸台转轴支撑座,内孔做了轴承安装位的公差设计,可以直接嵌入标准微型深沟球轴承,为旋转轴提供稳定的径向支撑与轴向定位,凸台的端面高度经过精确计算,安装轴承后轴承端面与凸台端面齐平,不需要额外加装轴套或者挡圈就能限制轴承的轴向窜动,支撑座与底座之间设置了三角形加强筋,在不增加整体壁厚的前提下提升了支撑部位的结构刚性,即使承受一定的径向载荷也不会出现支撑座歪斜变形的问题。

设计思路上,这款构件没有采用传统的分体式两个零件拼接的方案,而是将夹具安装座与转轴支撑做了一体化集成设计,两个功能区的相对位置在零件加工时就通过机床精度保证,同轴度、位置度公差可以控制在0.02mm以内,避免了两个独立零件装配时带来的累积误差,提升了整个支撑单元的装配精度。零件的壁厚设计遵循均匀化原则,主体壁厚保持在4mm,加强筋部位厚度为3mm,既保证了结构强度,也避免了壁厚差异过大导致的铸造、注塑加工时的缩孔、变形问题,夹槽开口处的壁厚做了局部加厚处理,防止反复锁紧松开时开口部位出现疲劳断裂。所有棱边都做了R0.5mm的倒角处理,没有尖锐的毛刺,装配时不会划伤操作人员,也不会刮破相邻部件的管线、线缆。夹槽与转轴支撑孔的轴线保持平行,平行度公差控制在0.015mm以内,保证装入夹槽的固定轴与支撑座内的旋转轴运行时不会出现干涉,适配需要平行轴传动的轻型传动场景。

在实际选型使用时,需要注意安装面的平面度不低于0.1mm,避免底座安装后出现翘曲,导致夹槽与支撑孔的形位公差超差;锁紧夹槽的螺栓扭矩建议控制在3-5N·m,不要过度锁紧导致夹槽出现塑性变形;支撑座内安装的轴承需要根据实际旋转转速、载荷选择合适的精度等级,常规轻载工况下使用普通级微型轴承即可满足使用要求,高速工况下可以选配P4级精度轴承提升旋转稳定性。
