SAE2等级62分体式带焊接法兰液压接头

在工程机械、冶金液压站、船舶液压系统这类高压流体输送场景里，软管和硬管的过渡连接一直是管路设计里容易出问题的环节——既要承受持续的高压脉冲、管路振动，还要兼顾现场安装的容错空间，常规的一体式法兰接头在遇到安装空间局促、软管端需要微调角度的场景时，往往会因为对位偏差导致密封面压合不均，埋下泄漏隐患。这款分体式结构的法兰接头，就是针对这类高压软管连接痛点做的结构优化，核心适配SAE 2等级62压力级别的液压系统，专门用来把高压橡胶软管、液压树脂软管可靠连接到系统的硬管接口、阀块安装面上。

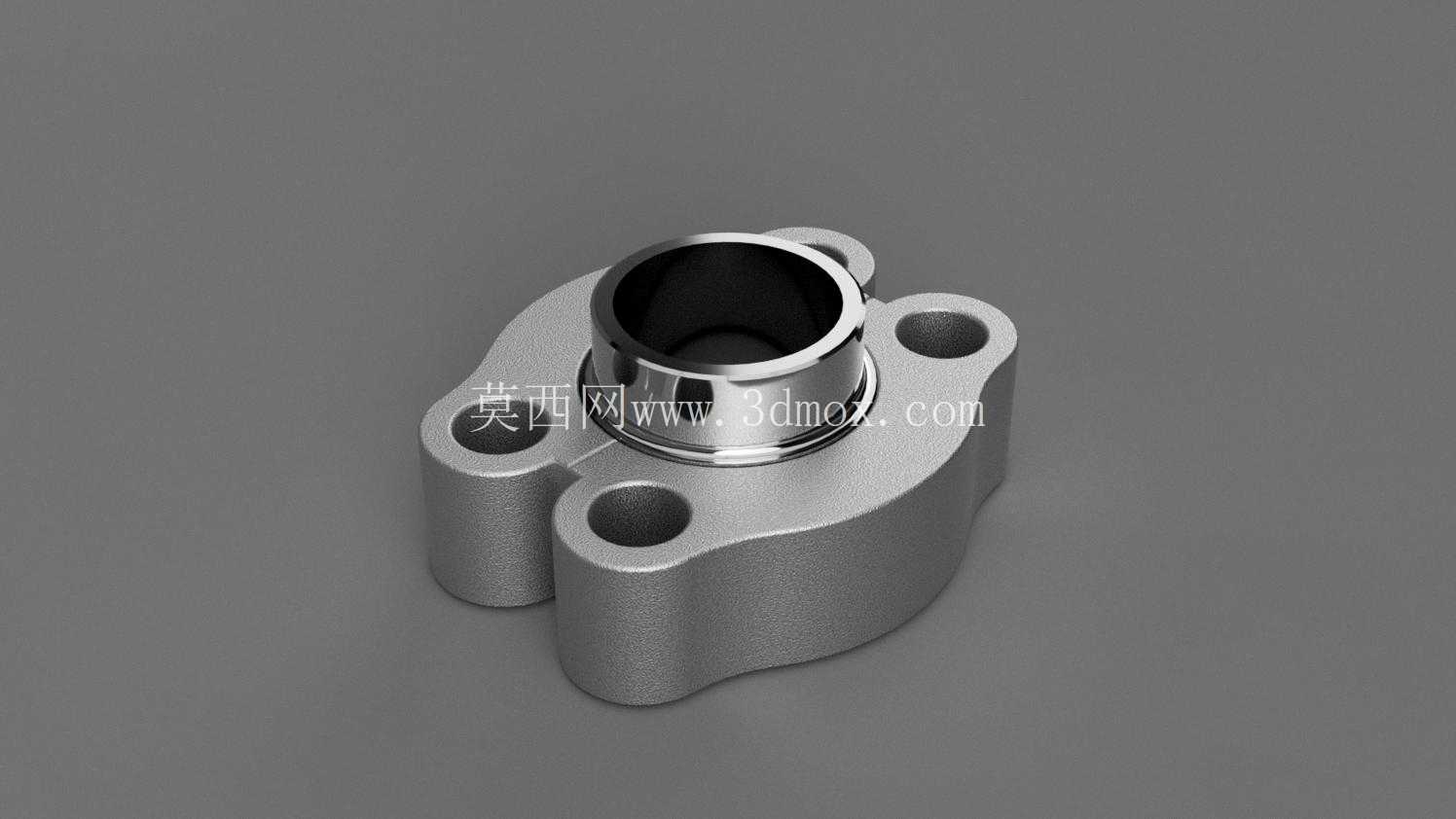

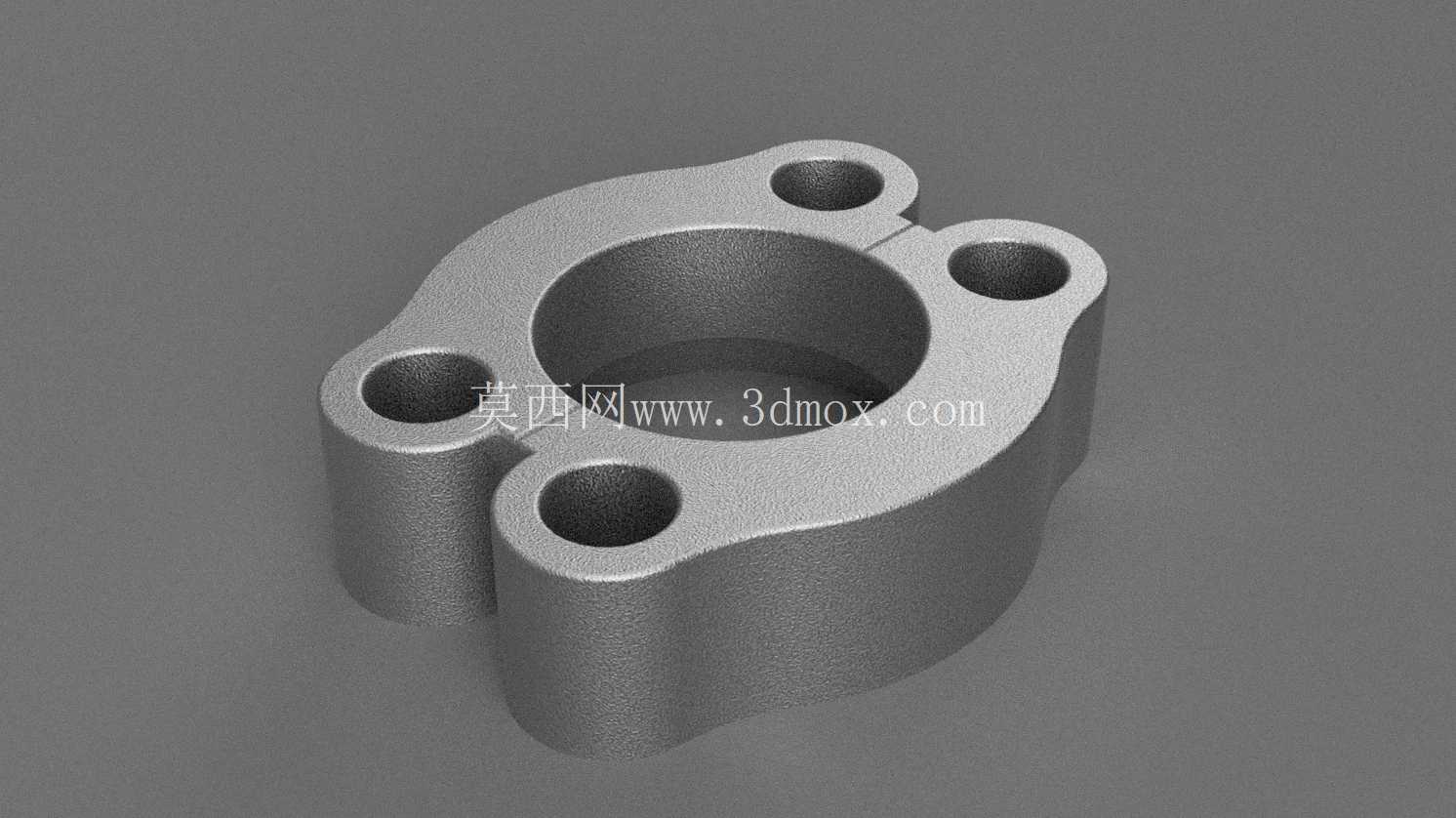

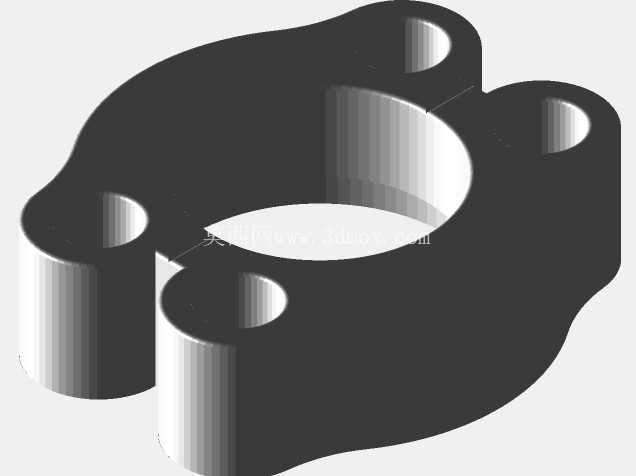

从结构设计逻辑来看，它采用了分体式的卡箍基座加焊接阀芯的组合结构，和传统一体式法兰不同，卡箍部分和带焊接端的阀芯是两个独立组件：安装时可以先把阀芯和软管端完成扣压或者焊接固定，再把分体卡箍套在阀芯的定位凸台上，最后通过卡箍上的两个安装孔对准阀块或者硬管法兰的螺纹孔完成锁紧。这种结构最大的优势是安装时不需要强行扭转软管来对位螺栓孔，对于大通径、高刚度的高压软管来说，能大幅降低安装时的管路内应力，避免长期使用过程中因为应力集中导致的软管接头拔脱、密封件早期磨损问题。卡箍的外形做了圆弧过渡的切削处理，没有尖锐的棱角，一方面是避免安装过程中划伤软管外层的防护层，另一方面也能降低液压油冲刷、车间环境腐蚀带来的应力开裂风险，三个安装定位凸耳的结构（除了两个螺栓过孔之外的定位凸台），可以在锁紧螺栓之前先把卡箍卡在阀块的定位槽里，临时固定住接头位置，方便单人完成安装作业，尤其是在高空、设备内部这类操作空间受限的场景，这种预定位设计能减少至少一半的安装对位时间。

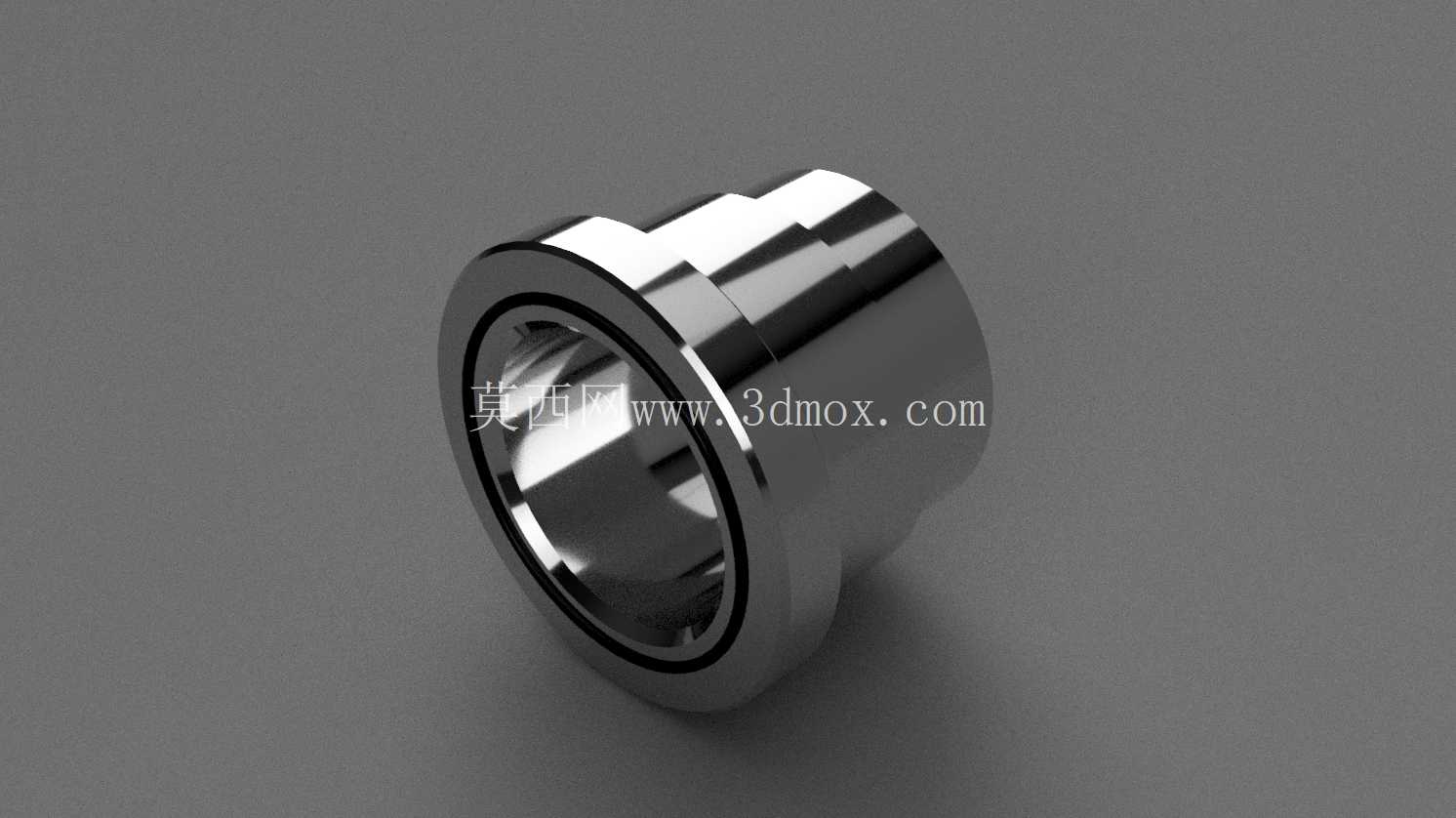

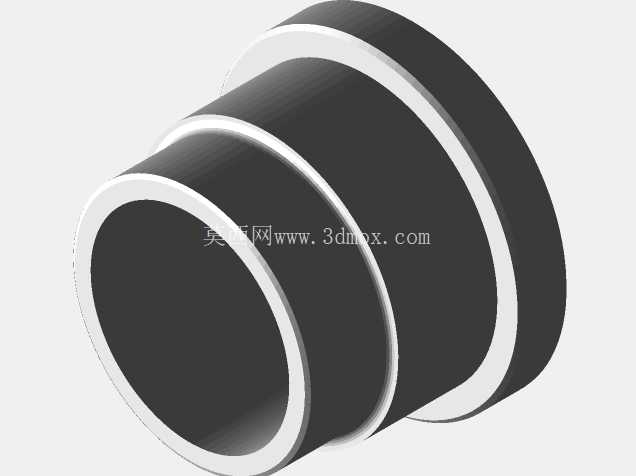

阀芯部分采用了和卡箍分离的焊接式结构，密封端面做了高精度的车削加工，表面粗糙度控制在Ra0.8以内，能和O型圈或者组合密封垫形成可靠的线密封，在62等级对应的21MPa持续工作压力、35MPa峰值脉冲压力下，不会出现密封面渗漏的问题。焊接端的尺寸适配常规的高压软管扣压尺寸，也可以根据实际管路需求和硬管做氩弧焊接，焊后经过去应力处理，避免焊接热影响区带来的强度下降问题。从安装边界尺寸来看，两个螺栓安装孔的中心距严格遵循SAE J518标准里的对应通径规格，卡箍的整体外轮廓尺寸比同规格一体式法兰小约8%，在多路阀并排布置、法兰安装间距紧凑的场景下，不会出现相邻接头卡箍干涉的问题；阀芯的插入深度做了限位台阶设计，安装时只要把阀芯推到和阀块端面贴合，就能保证密封面的压缩量在合理区间，不需要操作人员反复测量调整压缩量，降低了对现场安装人员的技术要求。

在实际应用场景里，这类接头常见于挖掘机的动臂液压管路、盾构机的液压阀组外接管路、冶金设备的高压水系统管路，这些场景的共性是管路存在持续的振动、压力波动大，部分场景还存在一定的侧向载荷，分体式的结构允许接头在锁紧前有一定的角度微调量，能抵消一部分管路安装的同轴度误差，避免硬对接带来的附加弯矩作用在阀块安装面上，防止阀块螺纹孔因为长期受侧向力出现滑牙、开裂问题。和传统的螺纹管接头相比，这种法兰式的连接结构在大通径管路里的抗脉冲能力更强，不会因为振动出现螺纹松动的问题，后期维护的时候只需要拆下两个锁紧螺栓就能更换软管，不需要扭转整段管路，维护效率更高。设计建模的时候，需要重点关注卡箍的受力薄弱点：两个螺栓孔和卡箍内圈之间的壁厚要满足强度要求，在额定压力下的变形量不能超过0.05mm，否则会导致密封面压合压力不足；阀芯的焊接过渡位置要做圆角处理，避免应力集中，在反复的压力脉冲下出现疲劳裂纹；密封槽的尺寸公差要严格匹配对应规格的O型圈，压缩量控制在18%-22%之间，压缩量太小容易泄漏，压缩量太大会导致O型圈永久变形失效。另外，卡箍的两个安装孔要做锪孔处理，保证螺栓锁紧的时候端面受力均匀，不会因为螺栓头偏斜导致卡箍受力不均，出现单边翘起的问题。
