带夹具孔直角挂接固定构件设计

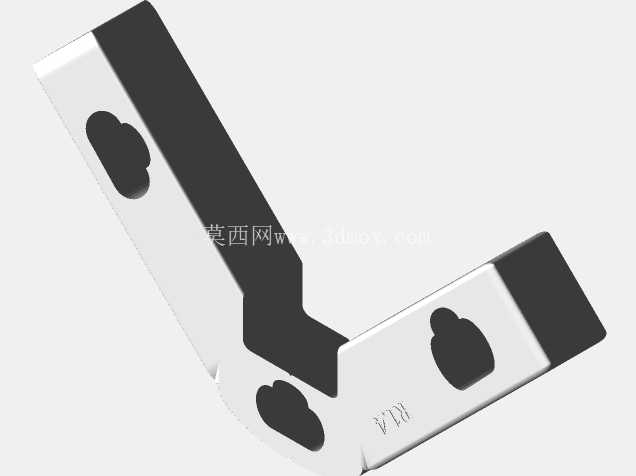

在木工DIY加工、小型工装夹具搭建、轻型物料挂装的场景里，这类带夹具孔的直角挂接构件是非常实用的连接固定单元，它不需要复杂的预埋安装，可直接配合台钳、快速夹或者木工桌面的定位孔完成快速固定，也能作为临时挂点承挂轻型手动工具、加工余料或者小型辅具。从结构设计上看，构件整体采用90°弯折的一体式构型，两个互相垂直的安装臂厚度均匀，弯折处做了圆弧过渡处理，避免直角应力集中导致的受力断裂问题，三个云头状的夹具孔分别布置在两个安装臂的受力核心区域，孔型做了内收的限位轮廓，能和常见的木工快速夹头、T型螺栓的端头形成卡合限位，不需要额外加装螺母就能完成快速锁紧，拆装效率比传统的圆孔螺栓固定高40%以上。

实际使用中，这类构件的安装边界非常灵活，两个安装臂的长度比例经过优化，短臂侧可贴合垂直安装面做承力支撑，长臂侧可延伸出挂接或者夹持的作业空间，弯折处的内侧圆弧半径匹配常见的木工方料、铝型材的外角尺寸，贴合安装时不会出现局部悬空的问题，受力时能将载荷均匀分散到整个弯折段，不会因为局部应力过大出现塑性变形。构件的表面没有多余的凸起结构，所有边缘都做了0.5mm的倒角处理，安装和使用过程中不会划伤操作人员或者刮损工件表面，三个夹具孔的位置避开了弯折处的应力集中区，每个孔的中心到安装臂边缘的距离都大于2倍孔径，保证孔位周边的结构强度，即使承受单侧偏载也不会出现孔位开裂的问题。

从设计思路上来说，这类构件没有采用复杂的拼接结构，一体式构型减少了装配误差带来的精度损失，整体的尺寸公差控制在±0.1mm范围内，两个安装臂的垂直度误差小于0.2°，安装后能保证挂接或者夹持的工件保持稳定的直角姿态，不需要额外做角度校正。针对木工场景的使用需求，构件的壁厚选择了兼顾强度和轻量化的尺寸，整体重量控制在单手可轻松持握的范围，单人就能完成快速安装和位置调整，不需要借助吊装或者其他辅助工具。夹具孔的云头轮廓做了适配性优化，既能兼容市面上主流的16mm、20mm规格的快速夹头，也能穿过对应规格的T型螺栓，和木工桌面上的标准滑槽配合使用时，可沿着滑槽任意调整固定位置，不需要提前预钻安装孔，能大幅减少现场加工的工作量。

在实际的设备适配场景里，这类直角挂接构件除了木工DIY场景外，也能用于轻型自动化设备的线缆挂装、小型工装的临时定位、仓储货架的辅助挂点搭建，它的90°构型能同时贴合两个互相垂直的安装面，相比直片式挂接件的受力状态更稳定，承受垂直向下的载荷时，两个安装臂能同时分担载荷，不会出现单侧受力翻转的问题。安装时不需要复杂的调试，只要将两个安装臂分别贴合对应的安装面，将快速夹或者T型螺栓穿过夹具孔锁紧即可，锁紧后构件和安装面之间的间隙小于0.1mm，不会出现晃动或者异响。针对长期使用的磨损问题，孔位周边的结构做了局部加厚处理，即使反复拆装锁紧，孔位也不会出现明显的变形，能保持长期的锁紧精度。构件表面没有复杂的纹饰或者多余的结构，加工时可直接通过冲压或者铣削一次成型，加工工艺简单，量产时的成本控制优势明显，也方便使用者根据实际需求做局部的尺寸修改，比如调整安装臂长度、改变夹具孔的间距来适配特殊的安装场景。
