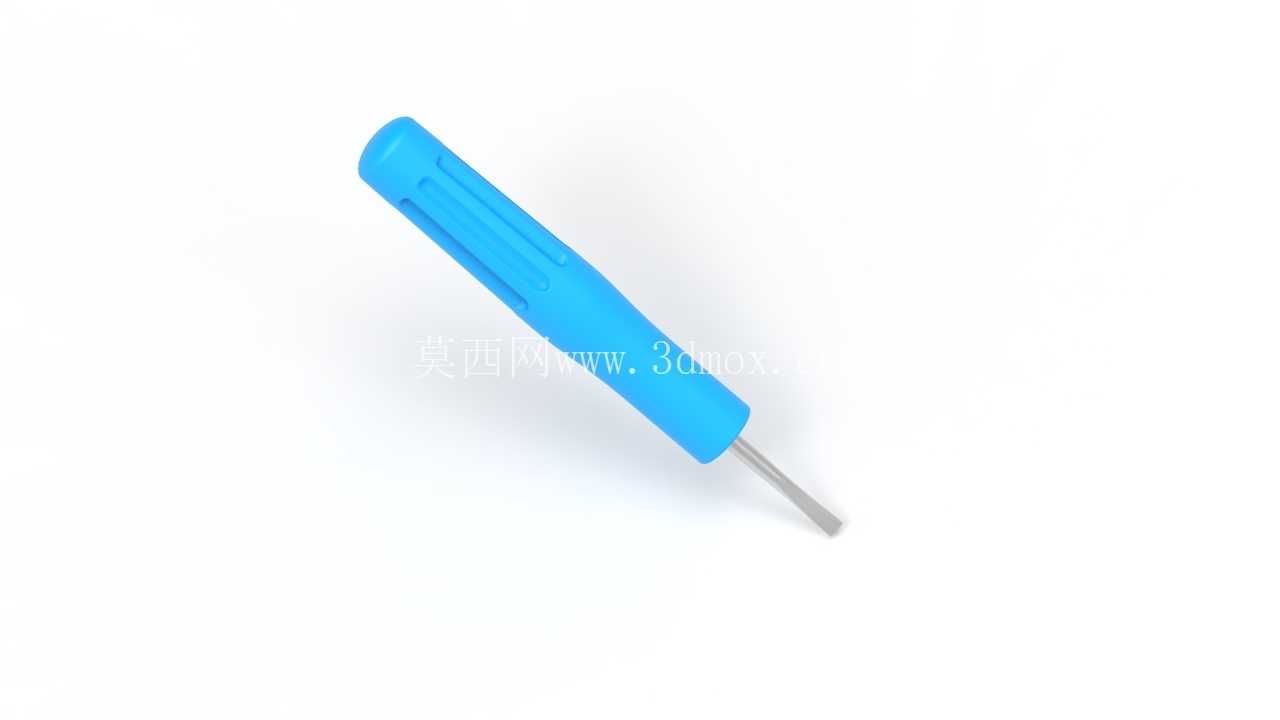

曲面结构可插拔式手动螺丝刀设计

日常设备维保、小型装配作业场景里，手动螺丝刀是出现频次最高的随身紧固工具，小到消费电子产品拆机、家用家具组装，大到车间里小型工装夹具调试、电气柜接线端子紧固，都离不开这类手持工具的辅助。这款螺丝刀的设计没有采用传统的一体注塑加金属批杆嵌件的结构，而是做了可插拔的批头衔接设计，批杆与手柄之间采用间隙配合加轴向定位的结构，既可以根据作业需求更换不同规格的批头，也能在批头磨损后单独更换工作端，降低工具整体的更换成本。

从结构设计逻辑来看，手柄部分采用曲面建模思路构建，整体握持段做了符合人体掌部贴合度的弧面收腰设计，握持区域的表面做了轴向的防滑凹槽结构，不需要额外包覆软胶材质，依靠注塑件本身的结构凹凸就能提供足够的旋转摩擦力，即便是手上沾有少量油污的车间作业场景，也能稳定传递扭转力矩，不会出现施力时打滑的问题。手柄的尾部做了圆弧过渡处理，长时间掌心抵压施力的时候不会产生局部压痕，适配长时间连续装配作业的使用需求。

批杆部分采用常规的圆柱形金属杆结构，工作端做了标准的十字批头刃口处理，批杆与手柄的衔接位置做了限位台阶，插入手柄后可以保证批杆的同轴度，旋转施力的时候不会出现偏心晃动的问题，避免拧动螺丝的时候刮伤螺丝帽的十字槽。整个工具的外形尺寸控制在随身便携的范围内，手柄长度约占整体长度的三分之二，批杆外露长度满足常规M2到M6规格螺丝的拧动深度需求，不会因为批杆过短无法触及沉孔内的螺丝，也不会因为批杆过长导致狭小空间内操作干涉。

建模过程中采用曲面命令构建手柄的复杂曲面轮廓，先通过样条曲线勾勒出手柄的轴向截面轮廓，再通过旋转、曲面裁剪、加厚的流程生成手柄的实体结构，防滑凹槽部分采用阵列切除的方式生成，保证每一条凹槽的深度、宽度、弧度完全一致，不会出现注塑脱模时的结构倒扣问题。批杆部分采用常规的拉伸加端部切除的方式构建，衔接位置的配合公差按照小间隙配合设计，既保证插拔顺畅，又不会出现配合过松导致批杆晃动的问题。

实际应用中，这类结构的螺丝刀可以适配多规格替换批头，只需要更换不同的工作端，就能应对一字、十字、内六角、梅花等不同槽型的螺丝紧固需求，相比一体式螺丝刀能减少工具携带数量，适合上门维修、外出调试的作业场景。手柄的曲面设计充分考虑了注塑生产的脱模角度，所有曲面的拔模斜度控制在1.5度到2度之间，不需要复杂的侧向抽芯结构就能完成注塑生产，能有效降低模具的加工成本和量产时的不良率。

从安装边界来看，这款螺丝刀不需要额外的配套安装结构，本身作为独立手持工具使用，存放时可以适配常规的工具挂板卡槽、工具盒内衬凹槽，手柄的最大外径控制在常规手动工具的通用尺寸范围内，和现有多数工具收纳方案的尺寸边界完全匹配，不需要单独定制收纳位。批杆的直径采用通用标准尺寸，和市面上多数同规格替换批头的安装孔径兼容，用户可以自行更换不同长度、不同槽型的批杆，拓展工具的使用场景。

结构强度方面，手柄部分采用工程塑料注塑成型，壁厚设计均匀，最薄位置的壁厚也能满足日常拧动螺丝的力矩传递需求，不会出现施力时手柄开裂的问题；批杆与手柄的嵌合长度足够，即便是施加较大的扭转力矩，也不会出现批杆从手柄中脱出的情况。手柄端部的曲面过渡没有尖锐棱角，即便工具从工作台高度掉落，也不会因为应力集中导致手柄端部崩裂，能适应车间相对复杂的使用环境。
