曼富图三脚架30mm管径设备安装夹具

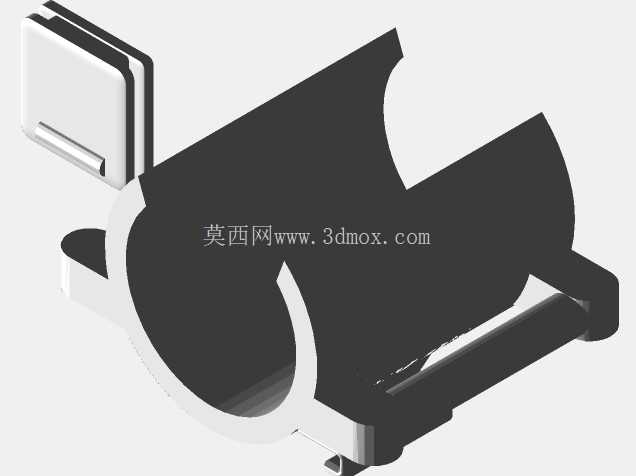

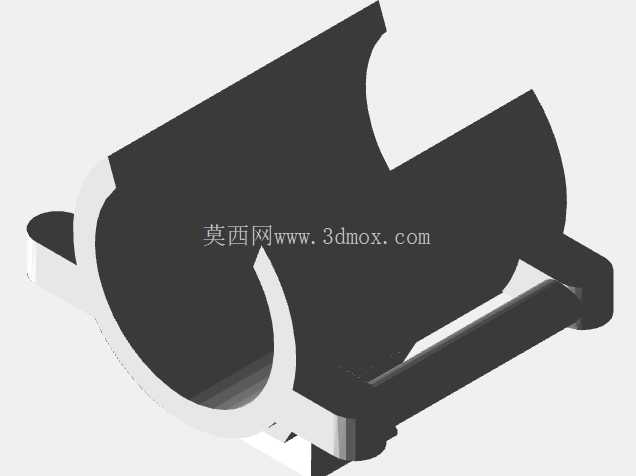

　　外拍作业场景里，三脚架作为摄影、测绘、现场信号采集类工作的核心支撑载体，除了搭载主拍摄设备外，往往还需要同步挂载无线图传、信号接收器、补光控制模块这类辅助配件，常规的热靴安装位受限于相机机身布局，不仅挂载数量有限，线缆拉扯时还容易带动机身偏移，影响拍摄或采集精度，这款适配曼富图三脚架30mm管径的安装夹具，正是针对这类现场挂载痛点设计的辅助固定结构。从结构功能来看，夹具主体采用C型开口抱合结构，开口弧度完全匹配30mm标准三脚架管的外圆弧度，抱合接触区域做了等宽贴合面设计，安装时无需拆卸三脚架原有部件，直接将开口对准管身卡入，通过侧边的锁紧结构即可完成固定，相比全环绕式管夹，这种开口式设计的安装效率提升明显，外拍转场时可以快速调整夹具在管身上的高度、周向角度，适配不同设备的走线与操作需求，不会因为反复拆装管夹耽误现场作业节奏。设计过程中首先要考虑的是夹持稳定性，30mm管径是曼富图中端以上三脚架的主流腿管规格，管壁多为铝合金或碳纤维材质，夹具的抱合面不能做尖锐棱角处理，避免锁紧时刮伤管身的阳极氧化层或碳纤维表层，因此接触边缘做了R1.5的圆角过渡，同时抱合面预留了0.2mm的胶垫安装槽，装配防滑橡胶垫后，既可以增大夹持摩擦力，防止设备挂载后出现下滑偏转，也能起到缓冲作用，避免金属夹具与管身硬接触造成的磨损。

　　夹具的外侧延伸出一体化的安装平台，平台上预留了标准1/4英寸安装螺孔与定位销孔，能够直接匹配Camranger这类无线图传设备的底部安装位，不需要额外加装转接板，安装后设备重心与管夹中心的偏移量控制在8mm以内，避免单侧挂载过重导致三脚架腿管受侧向弯矩过大，影响整体支撑稳定性，尤其是在户外有风的作业环境下，小偏心距的设计能大幅降低三脚架倾倒的风险。从安装边界尺寸来看，夹具整体宽度为42mm，沿管身轴向的长度为38mm，锁紧后突出管身外侧的最大厚度为22mm，不会与三脚架腿管的折叠锁扣、角度调节机构产生运动干涉，即使将夹具安装在靠近腿管铰接点的位置，也不会影响三脚架的收折操作，收合时不需要提前拆卸夹具，能减少外拍时的配件收纳步骤。

　　实际使用场景中，这款夹具除了挂载图传设备外，也可以适配同安装孔位的小型补光灯、麦克风、外置电池模块等配件，用户可以根据作业需求在单根腿管上安装多个同规格夹具，拓展三脚架的挂载能力，替代原有依赖相机热靴的挂载方案，将辅助设备的重量全部转移到三脚架支撑结构上，降低相机云台的负载，同时减少线缆在机身附近的缠绕，让现场设备布局更规整。结构设计上采用一体化注塑或3D打印成型的工艺可行性较高，主体壁厚控制在2.5mm，在保证夹持强度的前提下尽可能降低自身重量，锁紧结构采用侧边旋钮式设计，旋钮表面做滚花纹理，冬季戴户外手套操作时也能顺利完成锁紧与松开动作，不需要借助额外工具。

　　考虑到户外作业的复杂环境，夹具的材料选用耐候性较好的ABS或尼龙材质，能够适应-10℃到45℃的工作温度范围，不会因为夏季高温暴晒出现结构变形，也不会因为冬季低温变脆导致夹持断裂，抱合结构的开口间隙做了公差补偿设计，即使不同批次的三脚架管身存在±0.1mm的直径误差，也能保证锁紧后完全贴合，不会出现锁不紧或者卡装困难的问题。不同于常规的通用管夹，这款夹具的安装平台角度与管身轴线呈90度垂直设计，设备安装后屏幕或操作面正好朝向操作人员站立的方向，不需要额外调整角度就能直接查看设备状态、操作按键，减少了使用时的调整步骤，对于需要频繁操作图传设备、调整参数的外拍场景来说，这种细节设计能大幅提升操作流畅度。
