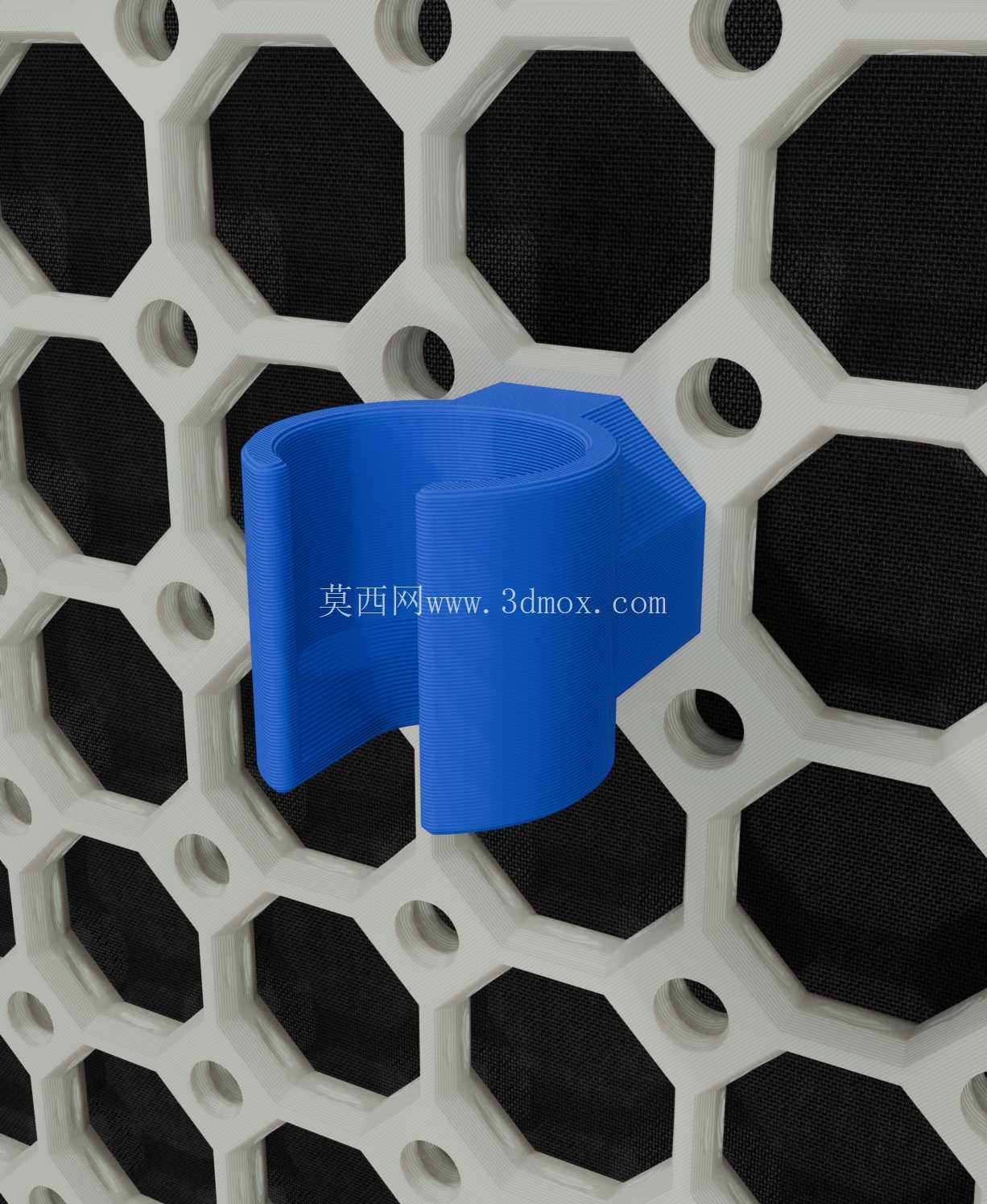

多板焊接拆焊作业专用泵体固定支架

在电子装联、小型机电组件组装的生产线旁，焊台周边的工位布局合理性直接影响作业效率，尤其是涉及多块功能板的焊接、拆焊返修工序时，气动送锡泵、真空吸锡泵这类辅助作业的泵体如果随意放置，不仅会占用宝贵的操作台面空间，泵体连接的管路、线缆还容易和待加工的板件、电烙铁手柄发生缠绕，轻则拖慢操作节奏，重则碰倒待焊接的精密板件造成元器件脱落、焊盘损伤。这款多板定向适配的泵支架，就是针对这类工位痛点设计的安装固定结构，它没有采用常规支架的平面安装思路，而是依托蜂窝孔位的多板安装基准面做适配，不需要额外在工作台面打孔，也不用粘贴固定胶座，直接卡入标准间距的蜂窝安装孔就能完成定位，适配目前车间常用的模块化多板工作台的孔位规格。

从结构功能上看，支架的主体采用环抱式的弧形腔体结构，腔体的内径尺寸匹配常用的小型作业泵的圆柱壳体外径，内壁做了微幅的过盈设计，不需要额外的锁紧螺丝就能把泵体牢牢嵌在腔体内，避免作业过程中泵体自身振动带来的移位；腔体外侧延伸出两个带定位卡扣的安装臂，卡扣的间距和蜂窝板的孔距完全匹配，安装时只需要对准孔位按压到位，卡扣就会自动卡在蜂窝板的背面，整个安装过程不需要借助任何工具，单手就能完成，后续如果需要调整泵体的位置，只需要按压卡扣的解锁端就能快速拆下移位，适配不同工位的布局调整需求。

设计过程中没有做多余的装饰性结构，所有的结构特征都服务于功能实现：弧形腔体的壁厚做了均匀化处理，避免3D打印或者注塑加工时出现壁厚不均导致的收缩变形，腔体的边缘做了R2的圆角过渡，既可以避免安装泵体时锐边刮伤泵体的塑料外壳，也能减少操作人员调整位置时被锐边划伤的风险；安装臂的根部做了三角加强筋结构，因为泵体工作时会产生持续的微幅振动，加强筋可以提升安装臂的抗疲劳强度，避免长期使用后安装臂出现断裂松动。支架的整体外轮廓没有突出的尖锐结构，安装完成后和蜂窝安装面的贴合间隙控制在0.5mm以内，不会在台面上形成凸起的磕碰点，也不会积存焊接过程中掉落的焊锡渣、助焊剂残留，日常工位清洁时用毛刷一扫就能清理干净。

从安装边界来看，支架嵌入蜂窝板后，整体向操作面外侧的突出距离控制在65mm，不会过多占用板件前方的操作空间，泵体安装完成后，泵的管路出口朝向斜下方的操作区域，管路的走线长度可以缩短15cm左右，减少管路弯折带来的气阻损失，提升吸锡、送锡的作业响应速度；支架的承载能力经过验证，单组支架可以稳定承载重量不超过1.2kg的小型泵体，完全覆盖常规焊台配套的气动泵、真空吸锡泵的重量范围，不会出现承重不足下坠的问题。针对拆焊作业时可能出现的助焊剂飞溅、焊锡渣掉落的情况，支架的材料选用耐温的工程塑料材质，短时间接触180℃以内的焊锡渣不会出现软化变形，日常接触助焊剂、无水乙醇等工位常用的清洁试剂也不会出现开裂、脆化的问题，能够适应焊台周边相对复杂的作业环境。

不同于通用型的泵体安装座，这款支架专门针对多板模块化工作台做了定向适配，不需要额外的转接件就能直接安装，在多工位的组装流水线、电子维修工作台、教学实训焊台这类场景下，能够快速完成泵体的规整安装，把台面上零散的泵体、管路都整理到蜂窝板的安装位上，释放更多的操作空间，同时减少管路缠绕带来的操作干扰，让焊接、拆焊的作业流程更加顺畅。
