AssaAbloy编码门把手延长固定支架

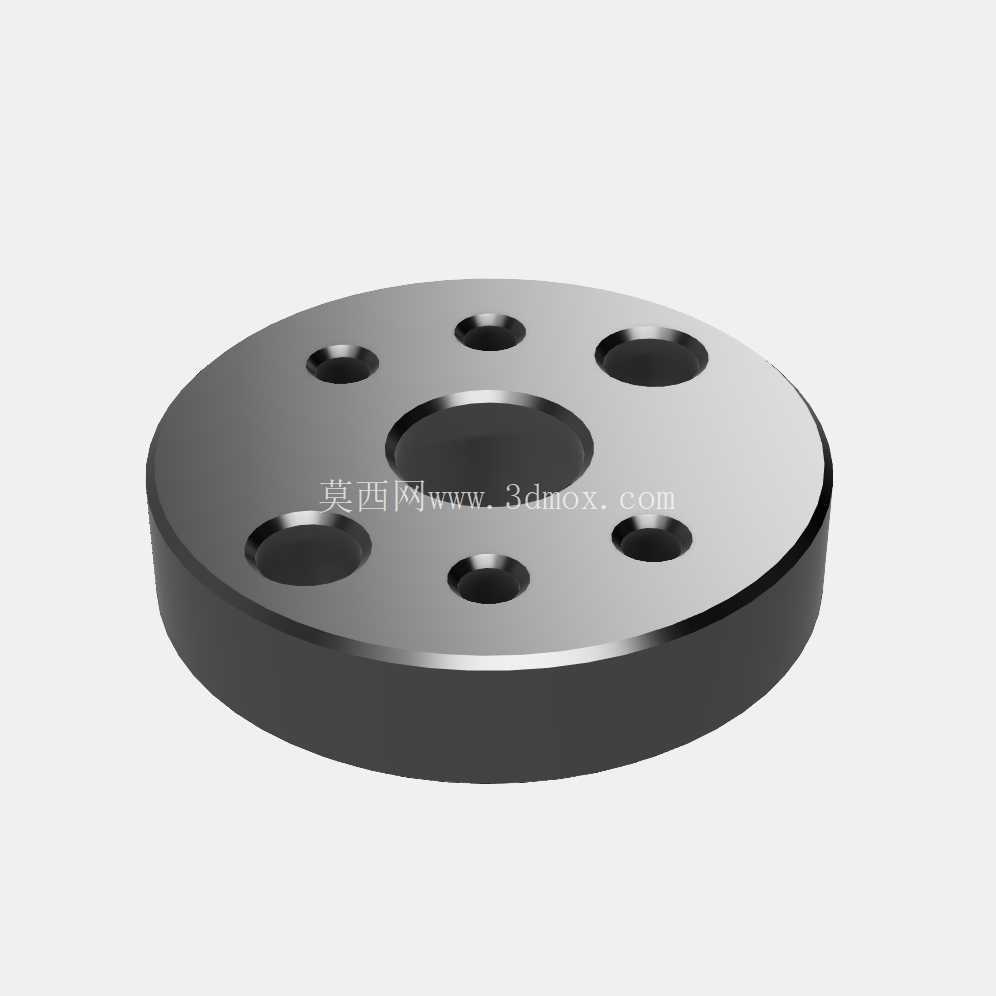

这款圆盘形结构件是适配Assa Abloy DIN标准编码门把手的延长安装支架，核心应用场景集中在商用门禁系统的门体改造与配套安装环节，多用于办公室、公共场馆、酒店等配备电子编码锁具的门扇上，解决标准门把手安装位与门体结构不匹配、锁具传动组件需要额外安装空间的实际问题。从实际使用场景来看，不少现场安装环境中，门体内部预埋的锁体传动杆长度与标准门把手的安装深度存在偏差，或是门体表面加装了装饰面板、防火涂层后，原有把手的固定行程不足，这款延长支架就垫装在门把手基座与门体安装面之间，补足安装间隙的同时，为把手的转动提供稳定的支撑基准，避免把手长期使用出现歪斜、卡滞甚至传动失效的问题。

从结构设计思路上看，整体采用圆盘式法兰构型，主体厚度控制在10毫米，这个尺寸是经过实际安装验证的：既能够覆盖绝大多数门体装饰层的厚度差，又不会因为支架过厚导致把手突出门体过多，影响通行安全与外观协调性。中心开设的大尺寸通孔是为编码门把手的传动转轴预留的穿装空间，孔径匹配DIN标准门把手的转轴直径，保证转轴穿过支架后能够顺畅转动，不会与支架内壁发生摩擦干涉。围绕中心孔均匀分布的六个沉头孔，是对应门把手基座的固定螺丝位设计的，沉头结构能够让固定螺丝的头部完全埋入支架表面，不会突出平面影响把手基座的贴合度，六个孔位的分度圆直径严格匹配原厂把手的安装孔距，安装时不需要额外在门体上重新打孔，直接沿用原有安装孔位即可完成固定，大幅降低现场改造的工作量。

支架的外缘做了小尺寸的倒角处理，一方面是去除机加工产生的锐边，避免安装过程中划伤施工人员或是门体表面的装饰层，另一方面也能让支架与门体、把手基座的贴合过渡更自然，不会出现生硬的棱角凸起。整个零件的两个安装平面都要求较高的平面度，这是因为如果安装面存在翘曲，把手上紧后会出现应力不均，长期开关门的交变载荷作用下，很容易出现固定螺丝松动、支架变形的问题，设计时将平面度公差控制在0.1毫米以内，保证两个配合面能够完全贴合，受力均匀分散到整个圆盘接触面，不会出现局部应力集中。

从安装边界来看，这款支架的外径尺寸刚好覆盖门把手基座的安装接触面，不会超出基座范围外露，也不会因为直径过小导致支撑面积不足，固定后整个把手的受力能够通过支架均匀传递到门体的安装面上，相比直接把把手装在加厚的门体上，支撑面积提升了近40%，能够承受更大的开关门冲击力，即便是高频使用的公共区域门扇，也能保证长期使用的结构稳定性。材质选型上适配压铸模量产工艺，采用常用的压铸锌合金材质即可满足强度要求，压铸成型后表面做喷塑或是镀铬处理，能够匹配不同门把手的表面质感，同时具备不错的防锈能力，适合室内门的长期使用环境。

在实际装配逻辑上，安装顺序是先将支架贴在门体外侧的安装位，对准门体上预先开好的转轴过孔与螺丝孔，再将门把手的转轴穿过支架中心孔插入锁体的传动位，随后把固定螺丝穿过把手基座的安装孔，穿过支架上的沉头孔，直接拧入门体内部的固定螺母或是锁体自带的安装螺柱中，拧紧过程中要对角逐步上紧螺丝，避免支架受力不均出现偏移，保证支架与门体、把手基座之间没有间隙。这种安装方式不需要改动原有锁具的任何结构，属于加装式的适配配件，对于存量门禁系统的改造场景非常友好，不需要更换整套锁具，只需要增加这个支架就能解决安装位不匹配的问题，大幅降低改造成本与施工周期。

从结构可靠性角度分析，圆盘式的构型相比异形支架具备更好的抗扭性能，开关门时把手受到的扭转力会沿着圆盘均匀分散到六个固定点上，不会出现应力集中在单个螺丝位的情况，10毫米的厚度也保证了支架自身的刚性，在承受正常开关门的侧向力时不会出现弯曲变形，能够长期保持转轴的同轴度，让把手转动始终顺畅无卡滞。设计时也充分考虑了压铸生产的工艺性，所有孔位都是垂直于安装平面的直孔，没有侧向抽芯结构，壁厚均匀一致，压铸成型时不容易出现缩孔、气孔等缺陷，后续的机加工工序也只需要对两个安装面做少量精加工即可，生产效率高，成本可控，适合批量配套门禁锁具厂商做标配配件使用。
