多板环卡扣式管路固定支架结构设计

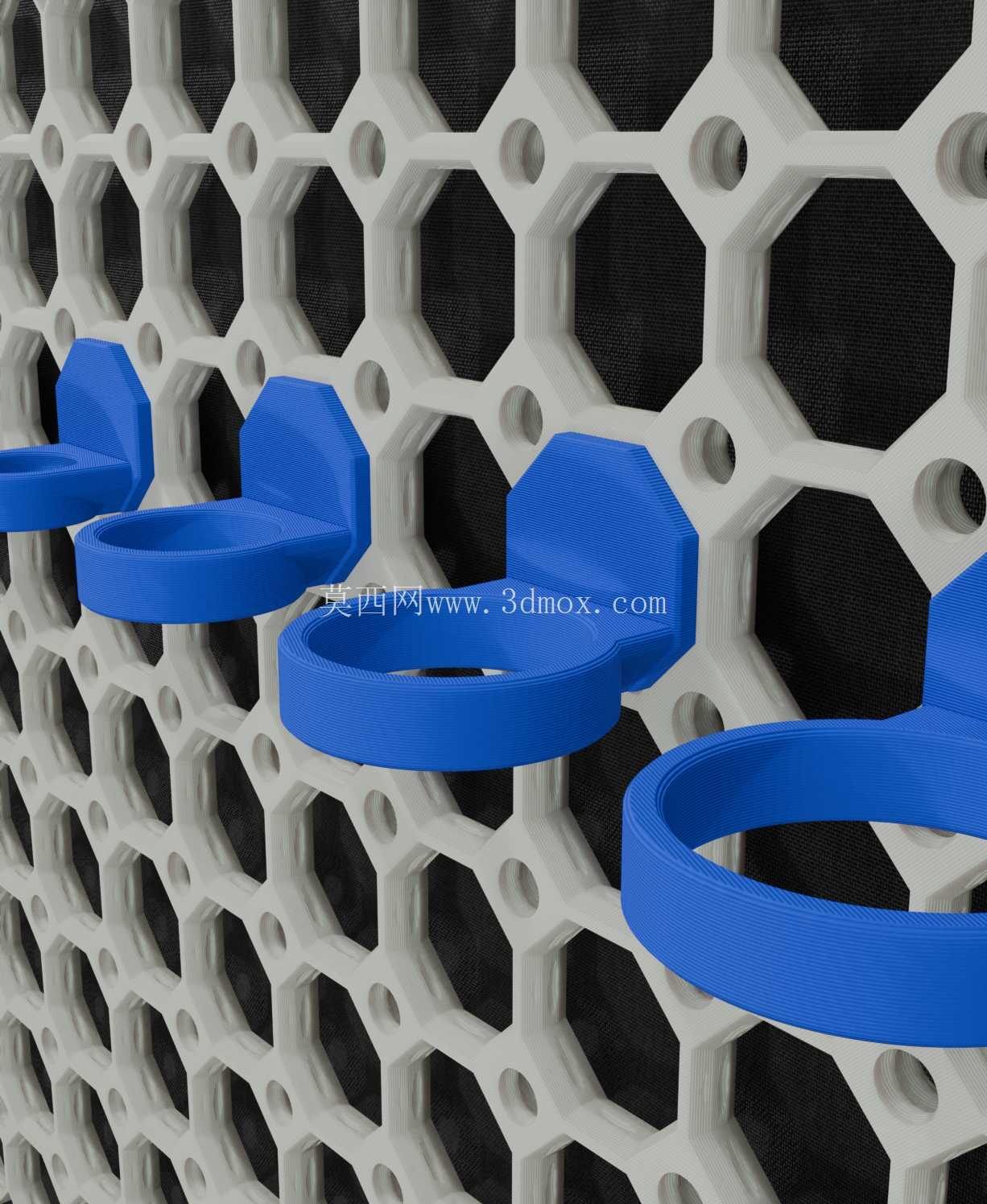

　　这类环型卡扣支架主要适配标准化蜂窝孔格的多板置物系统，在车间工位物料整理、实验室管线排布、家用洞洞板收纳场景中都有广泛应用，核心作用是为不同外径的圆柱类物件提供稳定的侧向支撑，替代传统扎带、胶粘挂钩的固定方式，实现无工具快装与位置灵活调整。从结构设计逻辑来看，支架采用分体式卡扣与承托环一体化成型思路，背部的卡扣结构完全匹配蜂窝孔板的六边形格室尺寸，卡入后依靠卡扣边缘的倒扣结构与孔格内壁形成过盈配合，不需要额外紧固件即可实现可靠固定，同时预留了小角度的调整余量，安装时可以根据管路走向微调承托环的朝向，避免管路出现强制弯折的应力集中问题。

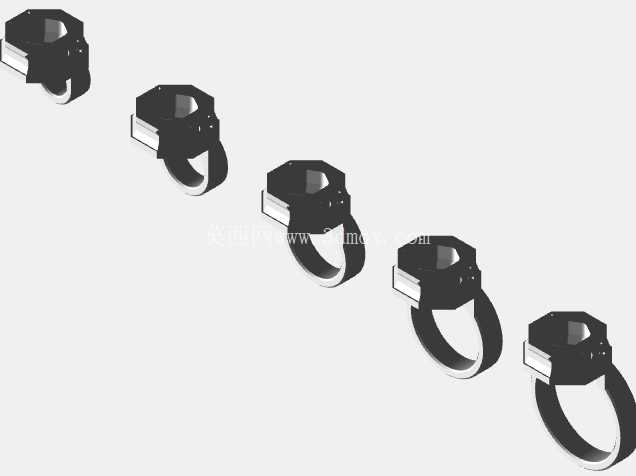

　　承托环部分采用2.6毫米的均匀壁厚设计，整个环体无拔模斜度，保证环体内壁与被承托物件的接触面积均匀，不会出现局部应力过大导致的薄壁件变形问题；环体内径设置了10mm、15mm、20mm、25mm、30mm五个常规规格，覆盖了日常场景中常见的气动管路、线束护套、手动工具手柄、小型圆柱形容器的外径范围，选型时只需要根据被承托物件的外径选择对应尺寸的环体即可，不需要额外加装衬套。安装边界方面，单个支架卡入蜂窝板后，背部卡扣嵌入孔格的深度为5毫米，不会穿透孔板背面影响板后走线，承托环的中心距离孔板安装面的距离为12毫米，保证被承托的圆柱物件与孔板表面留有足够间隙，避免物件表面与孔板摩擦产生刮痕；相邻两个同规格支架的最小安装间距为35毫米，刚好对应蜂窝板两个相邻孔位的中心距，排布多组支架时不会出现结构干涉。

　　在实际使用场景中，这类支架可以沿蜂窝板的孔格矩阵任意排布，比如在车间工具墙上，可以组合不同内径的支架固定风批气管、焊枪电缆、打磨笔等圆柱型工具，工具取放时直接沿环体轴向抽出即可，不需要解开卡扣或扎带，归位时直接插入环体就能完成固定，大幅提升工位整理的效率；在实验室场景中，可以用来固定玻璃试管、采样管、管线接头等物件，支架的圆角边缘不会刮碰玻璃器皿，均匀的承托力也能避免薄壁玻璃件受力碎裂；在家用洞洞板收纳场景中，可以用来固定卷发棒、美工刀、马克笔等日常圆柱物件，安装位置可以随时根据使用需求调整，不需要在墙面打孔破坏装修。

　　结构强度方面，2.6毫米的壁厚在常规工程塑料成型工艺下，单个支架可以承受1.5公斤的垂直载荷，完全满足日常工具、小物件的承托需求，环体与背部卡扣的连接处做了R2的圆角过渡，避免长期承重后连接处出现应力断裂；卡扣的倒扣角度设计为15度，既保证卡入孔板后不会因为日常取放物件的拉力脱出，也可以在需要调整位置时，用手从孔板背面轻推卡扣即可拆下，不会损坏孔板或支架本身。设计过程中特意取消了所有不必要的加强筋结构，整个支架外表面无尖锐棱角，所有边缘都做了R0.5的圆角处理，日常取放物件时不会划伤手部，也不会刮破被承托物件的表面保护层；环体的开口方向与卡扣的安装方向做了角度偏移，保证承托物件的重力方向刚好作用在卡扣与孔板的卡合受力面上，不会因为长期承重导致卡扣从孔格中脱出。
