博世真空吸尘器集尘袋支撑固定支架结构

在家用清洁电器的结构设计体系中，真空吸尘器的内部承载部件往往直接决定整机的使用稳定性与耗材安装便利性，这款适配博世VCBS550V20机型的集尘袋支撑支架，就是针对卧式吸尘器尘仓内部空间做的专属承载结构。日常使用场景里，用户更换集尘袋时需要快速对位、卡紧，避免吸尘过程中尘袋脱落造成漏灰，这个支架的核心作用就是在尘仓内构建出集尘袋的安装定位基准，同时承托集尘袋在负压工作状态下的形态，避免尘袋被气流吸瘪后堵塞进风通道。

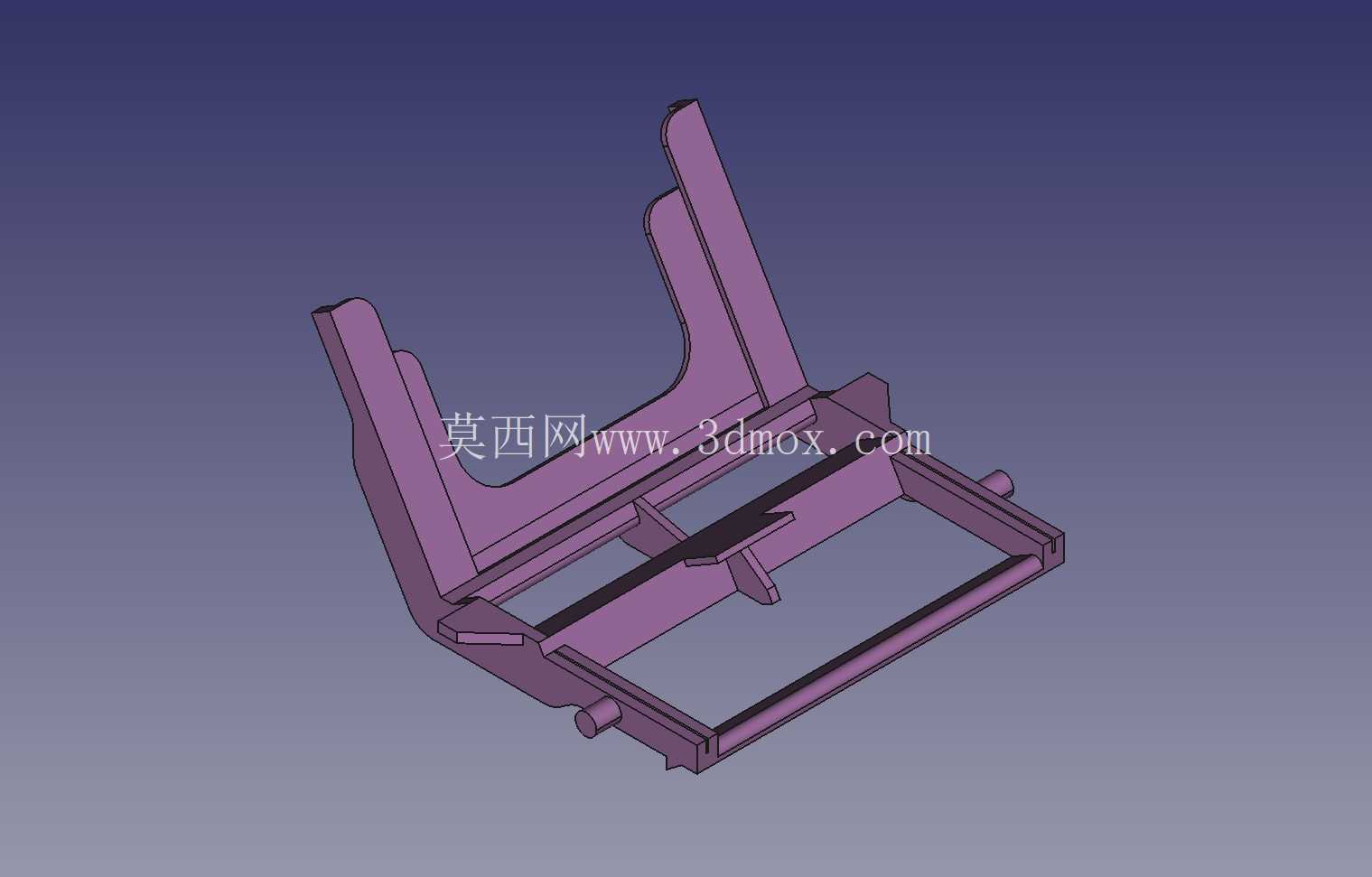

从功能特性上看，这个支架采用框式加立臂的组合结构，底部的矩形框架是贴合尘仓底部轮廓做的适配设计，框架边缘的凸起限位筋，刚好可以卡入尘仓内壁的预设卡槽，不需要额外螺丝固定，安装时顺着导向槽推入即可到位，拆卸清理时也能直接抽出，减少用户维护的操作步骤。两侧向上延伸的立臂做了向内的弧度收边，这个弧度是匹配集尘袋撑开后的侧边形态设计的，当集尘袋装满灰尘时，立臂可以从两侧限制尘袋的过度膨胀，避免尘袋挤压到尘仓内的风道侧壁，保证排风路径的通畅。立臂顶端做了圆弧过渡处理，没有尖锐棱角，既可以避免安装时刮破集尘袋的无纺布材质，也能防止用户清理尘仓时被边角划伤。

设计思路上，这款支架没有采用多余的加强筋冗余结构，而是通过框架自身的弯折形态提升结构强度，底部框架的侧边做了局部加厚处理，对应尘仓内的受力支撑点，在吸尘器移动、磕碰的工况下，加厚位置可以承受更大的冲击载荷，避免支架断裂。框架中间设置的横向卡位结构，是专门对准集尘袋底部的硬纸板挂扣设计的，安装时只需要把集尘袋的挂扣对准这个卡位压入，就能完成集尘袋的底部固定，配合立臂的侧边限位，集尘袋在负压抽吸过程中不会出现移位、脱落的问题。支架侧面伸出的两个小圆柱凸台，是和尘仓侧壁的定位孔配合的，安装到位后凸台卡入定位孔，能进一步限制支架在尘仓内的前后窜动，哪怕用户拖动吸尘器经过门槛、地毯造成整机震动，支架也不会出现位置偏移。

从安装边界来看，这款支架的整体外轮廓完全适配对应机型的尘仓内部尺寸，底部框架的长宽尺寸刚好填满尘仓底部的安装空间，两侧立臂的高度不超过尘仓的上沿高度，关闭尘仓盖时不会出现干涉。支架的壁厚设计兼顾了强度和轻量化要求，整体采用硬质耐磨塑料材质，长期在尘仓内的多尘环境下使用，不会因为积灰、温湿度变化出现变形脆化。实际工况中，吸尘器工作时尘仓内会形成较大的负压，这个支架的框式结构可以让气流从框架中间的空隙顺利通过，不会额外增加风阻，同时立臂的支撑作用能让集尘袋始终保持合理的撑开形态，最大化利用集尘袋的容尘空间，避免尘袋局部过早被灰尘填满导致吸力下降。在做结构建模时，所有的卡扣、凸台位置都要和尘仓的对应结构做公差匹配，安装间隙控制在合理范围，既不能因为间隙过大造成支架晃动，也不能因为间隙过小导致安装卡滞，各个转角位置的圆角处理也要和模具开模要求匹配，避免出现注塑缺陷，保证批量生产时的成品率。
