适配可伸缩变速箱的齿轮连接轴组件

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1155035
  • 适配可伸缩变速箱的齿轮连接轴组件
  • 适配可伸缩变速箱的齿轮连接轴组件
  • 适配可伸缩变速箱的齿轮连接轴组件
  • 适配可伸缩变速箱的齿轮连接轴组件
  • 适配可伸缩变速箱的齿轮连接轴组件

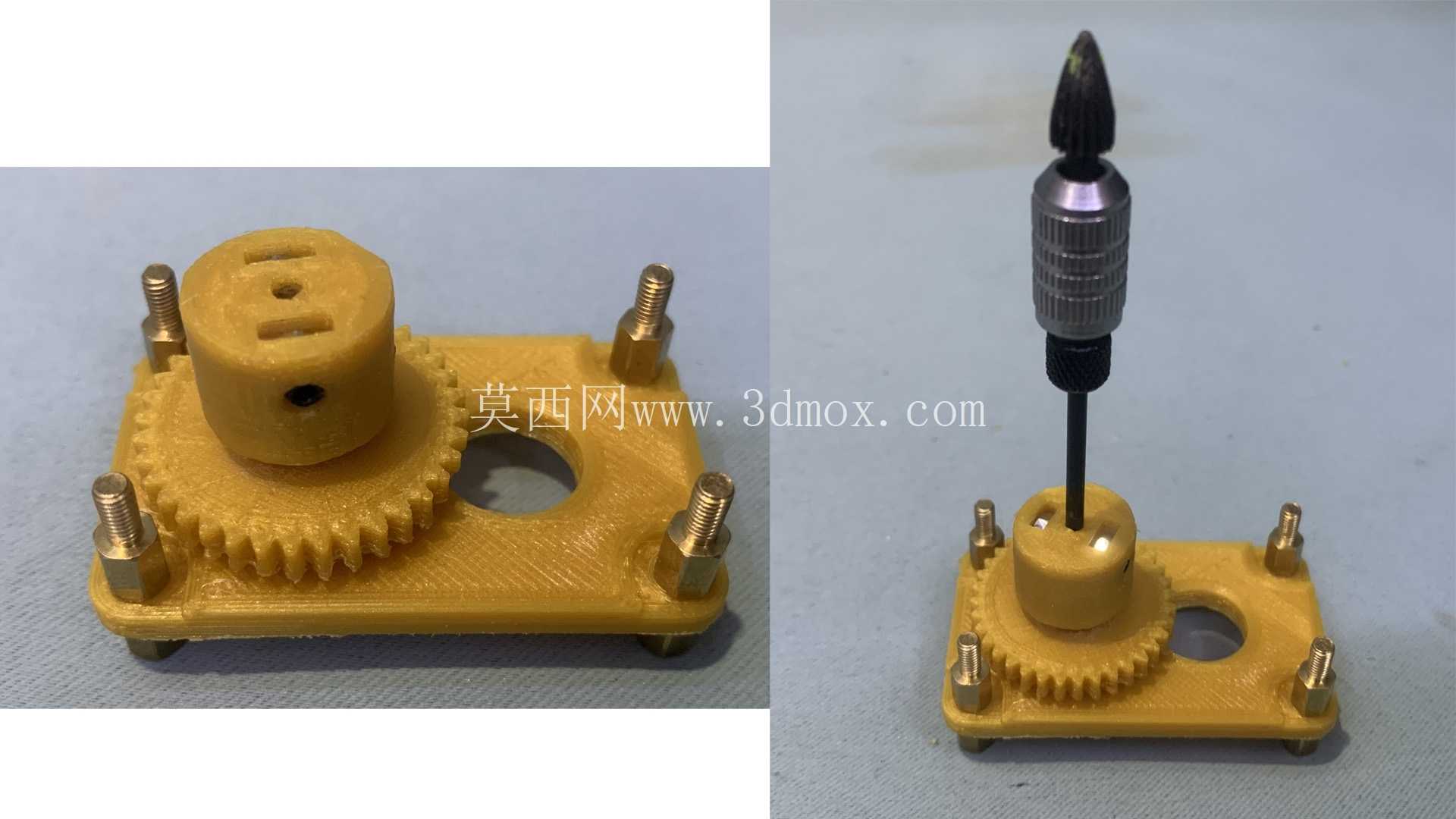

  这套适配可伸缩变速箱的连接轴组件,核心服务于小型桌面级动力传输场景,常见于DIY小型传动装置、桌面教学演示设备、微型动力输出改造项目中,用来衔接动力输入源与可伸缩变速箱的输入端,解决不同直径输出轴与变速箱的适配问题。组件主体采用一体化齿轮与轴座结合的结构,底座为带四个安装柱的平板结构,四个角的铜质安装柱预留了标准安装孔位,安装时可直接通过螺栓固定在变速箱的对应安装面上,安装边界完全匹配常规小型可伸缩变速箱的安装孔距,不需要额外对安装面进行二次打孔加工,降低现场装配的调整工作量。

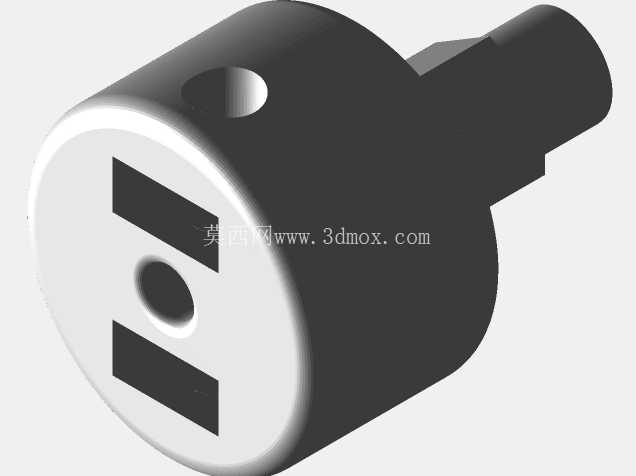

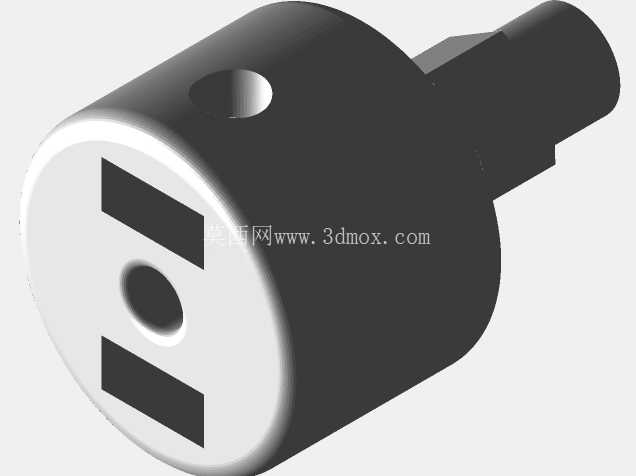

  轴座部分与下方的传动齿轮为一体式结构,齿轮采用标准渐开线齿形设计,啮合间隙控制在0.1mm以内,保证传动过程中不会出现明显的回差,传动效率可以保持在90%以上。上方的轴连接位设计了直径2.0~3.0mm的轴适配范围,内部带锁紧定位孔,当插入对应直径的动力输出轴后,可以通过侧面的紧定螺丝完成轴与座的锁固,避免传动过程中出现轴打滑、空转的问题。设计阶段特意考虑了3D打印的工艺特性,整个组件所有结构都做了无支撑打印优化,所有悬空面的倾斜角度都大于45度,打印时不需要添加任何支撑结构,打印完成后不需要做支撑拆除的后处理,直接清理毛边即可投入装配使用,大幅降低打印过程的材料损耗与后处理工时。

  齿轮的齿厚经过受力校核,在常规小型电机的输出扭矩下,不会出现断齿、变形的问题,用户可以根据实际的动力输出需求,搭配不同齿数的啮合齿轮,调整整套传动系统的齿轮比,当需要大扭矩输出场景时,可以更换更大齿数的从动轮,实现减速增扭的效果,满足不同负载场景的动力需求。轴座中心的轴孔做了轻微的倒角处理,装配时轴可以很顺畅的插入孔位,不会因为打印层纹导致轴插入卡滞,侧面的紧定螺丝孔预留了足够的螺丝拧入深度,保证锁固后螺丝可以完全顶紧插入的轴,即使在正反转频繁切换的工况下,也不会出现轴松动移位的问题。

  底座上的镂空孔位是为了避让变速箱内部的凸起结构,安装时不会和变速箱内部的其他零件产生干涉,四个安装柱的高度统一,装配后整个组件的平面度可以控制在0.2mm以内,齿轮啮合时不会出现偏载、啃齿的问题。整套组件的传动逻辑非常直接,动力从插入的轴输入,带动一体式齿轮转动,通过齿轮啮合将动力传递给变速箱的后续传动组,最终实现动力的变速输出,因为轴的适配范围覆盖了常见的小型电机输出轴直径,不管是常规的有刷电机、还是小型电动打磨头类的输出轴,都可以直接插入连接,不需要额外做轴套转接。在实际测试中,这套组件搭配3mm直径的电机轴,在1000转每分钟的输入转速下,连续运行2小时没有出现明显的磨损、松动问题,传动噪音控制在50分贝以内,完全满足小型桌面设备的使用要求。设计时没有采用分体式的齿轮与轴座结构,而是选择一体化设计,就是为了避免分体装配带来的同轴度误差,保证齿轮转动时的圆跳动控制在很小的范围内,减少传动过程中的振动与噪音。所有的棱角位置都做了R0.5的圆角处理,既可以避免打印时出现尖角翘边的问题,也能防止装配时尖锐棱角划伤操作人员。
