气密灯丝干燥箱配套轮式支撑支架结构

在电光源制造的灯丝预处理工序中，干燥箱是完成灯丝除潮、定型的核心工艺设备，这类设备内部长期处于温湿度受控的密闭环境，同时需要配套可滑动的物料承载架来完成工件的批量进出与工位调整，本次涉及的支撑支架正是为这类气密干燥箱的物料架配套设计的行走支撑构件。不同于普通输送线用的行走轮，干燥箱内部的支撑构件需要同时满足密封、低摩擦、耐温变、安装便捷的多重要求，避免支架在长期使用过程中出现密封失效导致的箱内温湿度泄漏，或是轮组卡滞影响物料架推拉顺畅度的问题。

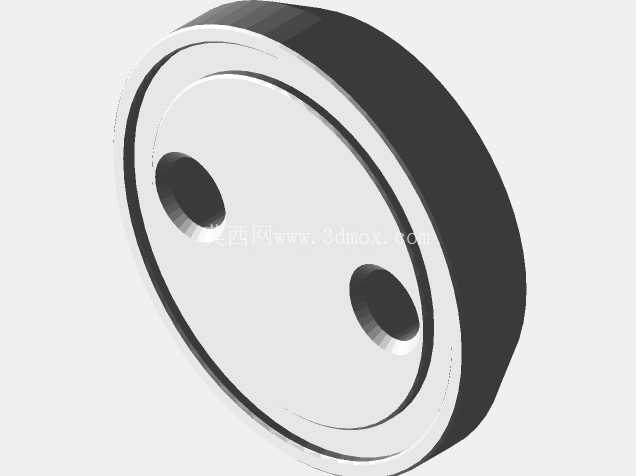

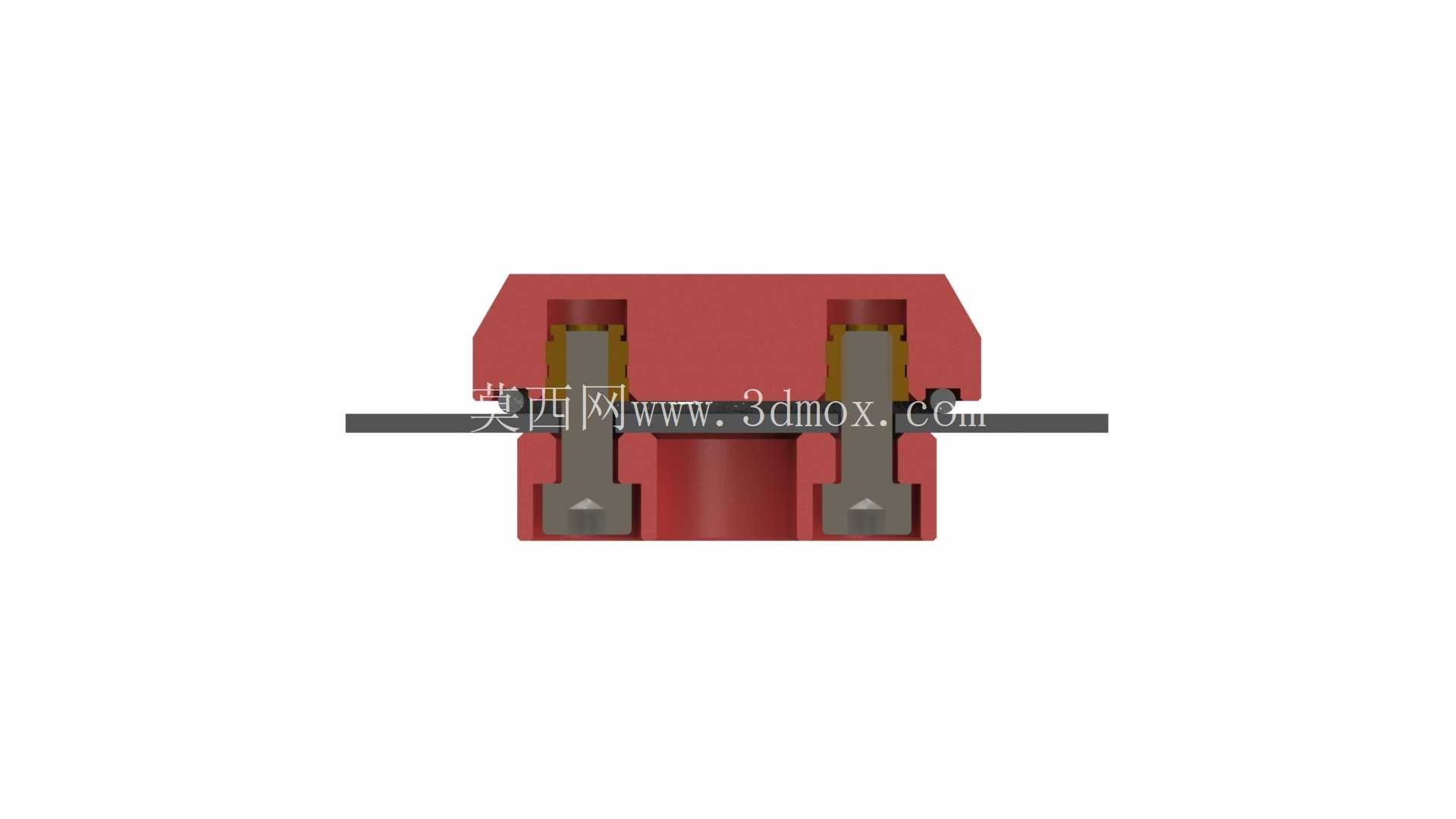

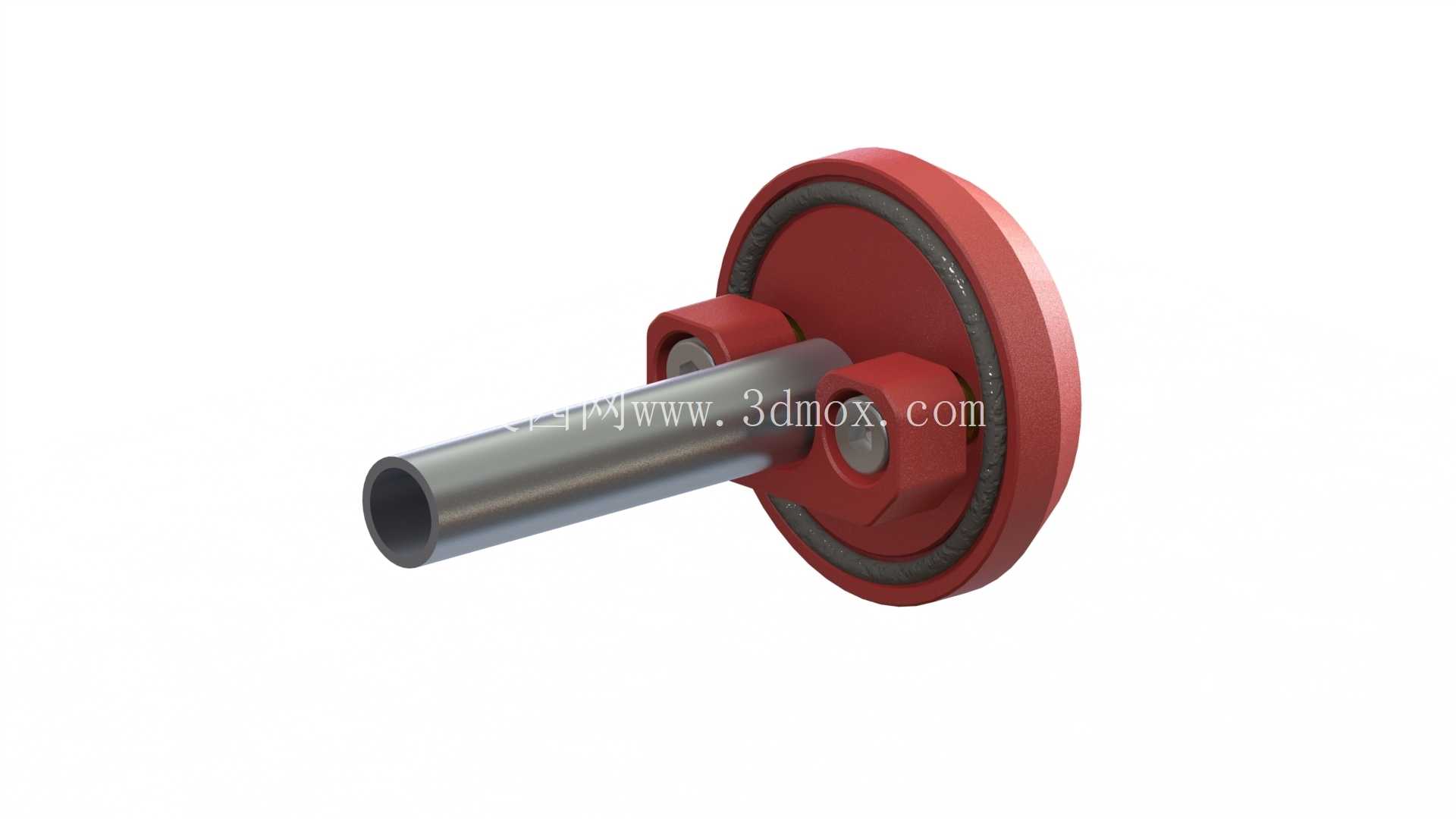

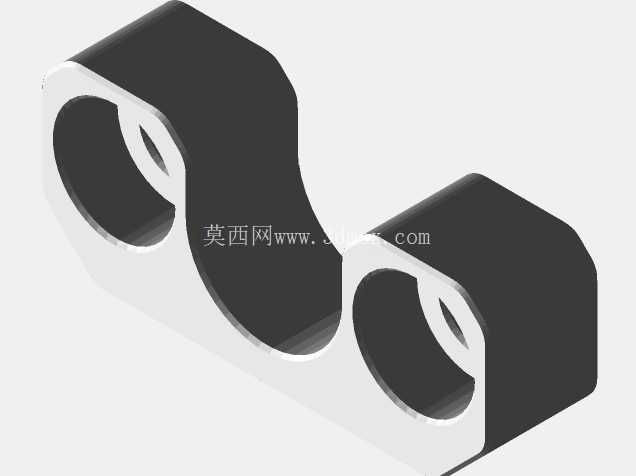

从功能特性来看，该支架集成了行走轮体、穿装轴、密封垫圈、嵌装铜件四个核心部分，轮体采用耐磨的硬质基材制作，轮缘做了圆弧过渡处理，可适配干燥箱内部的轻型导轨，减少推拉过程中的卡顿与异响；穿装轴为空心金属管材，既可以作为轮体的旋转支撑轴，也可以作为物料架侧方的穿装固定杆，无需额外设计独立的轮轴安装座，简化了物料架侧梁的加工工序。密封部分采用2mm厚度的橡胶垫圈，垫圈内圈直径与穿装轴外径匹配，外圈直径与轮体侧方的密封槽完全贴合，当支架安装到物料架侧梁后，橡胶垫圈被压紧在轮体与侧梁安装面之间，可阻断干燥箱内外的气体流通路径，避免箱内的热湿空气从轮轴安装缝隙处泄漏，保证箱内工艺参数的稳定性。嵌装的4mm黄铜嵌件预埋在轮体的安装耳位置，穿装轴的固定螺钉直接拧入黄铜嵌件内，避免反复拆装轮体时出现基材螺纹滑牙的问题，黄铜材质的自润滑特性也能减少螺钉与嵌件之间的咬合锈蚀，适配干燥箱内偶尔出现的高湿工况。

设计过程中优先考虑了安装边界的适配性，轮体整体直径控制在适配轻型导轨的常用尺寸范围内，轮缘宽度匹配常规20-30mm宽度的箱内导轨，不会出现轮体偏磨、脱轨的问题；穿装轴的伸出长度根据干燥箱物料架侧梁的常规厚度设计，安装时仅需要在侧梁对应位置加工与穿装轴外径匹配的安装孔，将穿装轴穿过侧梁孔后，两端分别套装轮体与密封垫圈，再通过螺钉拧入轮体耳位的黄铜嵌件即可完成固定，不需要额外焊接或加工复杂的安装座，现场装配与后期更换的效率都能得到保障。轮体两侧的安装耳采用对称式布局，保证穿装轴的受力均匀，长期承受物料架满载重量时不会出现轴体弯曲、轮体偏摆的问题。

从实际应用场景来看，这类支架不仅可以用在灯丝干燥箱的物料架上，也可以适配其他有气密要求的小型密闭箱柜内部的滑动架支撑，比如实验室小型恒温恒湿箱、电子元器件烘烤箱的内部物料架，只要安装面的开孔尺寸与导轨规格匹配，都可以直接选用。设计时特意将轮体的旋转阻力控制在较低范围，满载状态下单手即可平稳推拉物料架，不会因为轮组阻力过大导致架上的灯丝工件出现移位、散落的问题；橡胶垫圈的材质选用耐温范围覆盖干燥箱常用工作温度的橡胶材质，长期在温变环境下不会出现硬化开裂、密封失效的问题，减少日常维护的频次。空心穿装轴的设计也在保证结构强度的前提下降低了构件整体重量，不会给物料架增加过多的额外负载，同时管材的采购成本远低于同直径的实心轴，适合批量配套使用。
