Ender3打印机细丝进料导向结构

在桌面级FDM3D打印的实际生产作业场景里，耗材进料环节的断丝问题一直是影响连续打印成功率的核心痛点之一，尤其是使用1.75mm直径PLA、PETG等常规细丝耗材时，耗材从料架导出到齿轮送料机构的这段路径如果缺乏合理导向，很容易因为送料角度偏斜、耗材弯折应力集中，在齿轮咬合位置出现剪切断裂，轻则造成打印中途断料废件，重则需要拆机清理送料轮齿缝里的残留耗材，大幅增加运维时间成本。这款适配Ender3机型的细丝进料结构，正是针对未做送料路径改装的原厂变体机型设计，核心作用就是在耗材进入齿轮送料器之前提供平滑的导向约束，从根源上降低断丝概率。

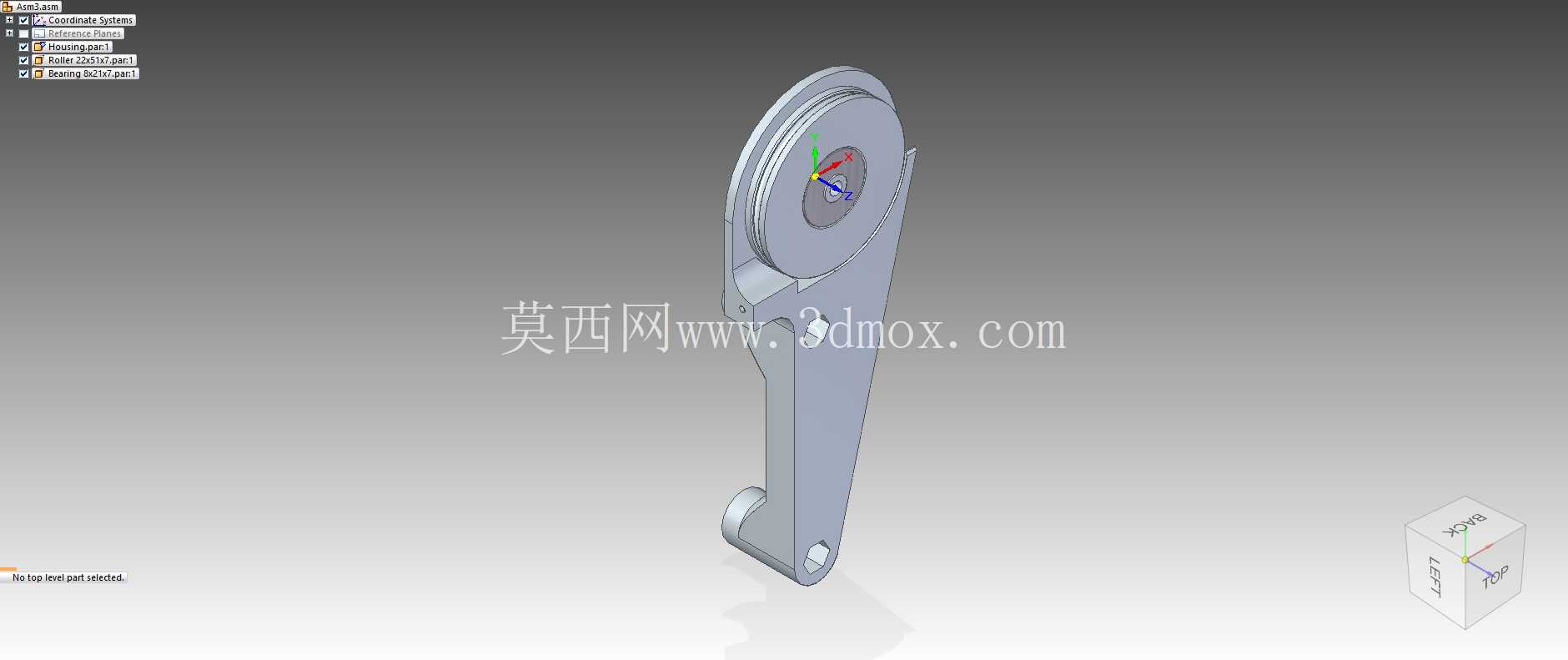

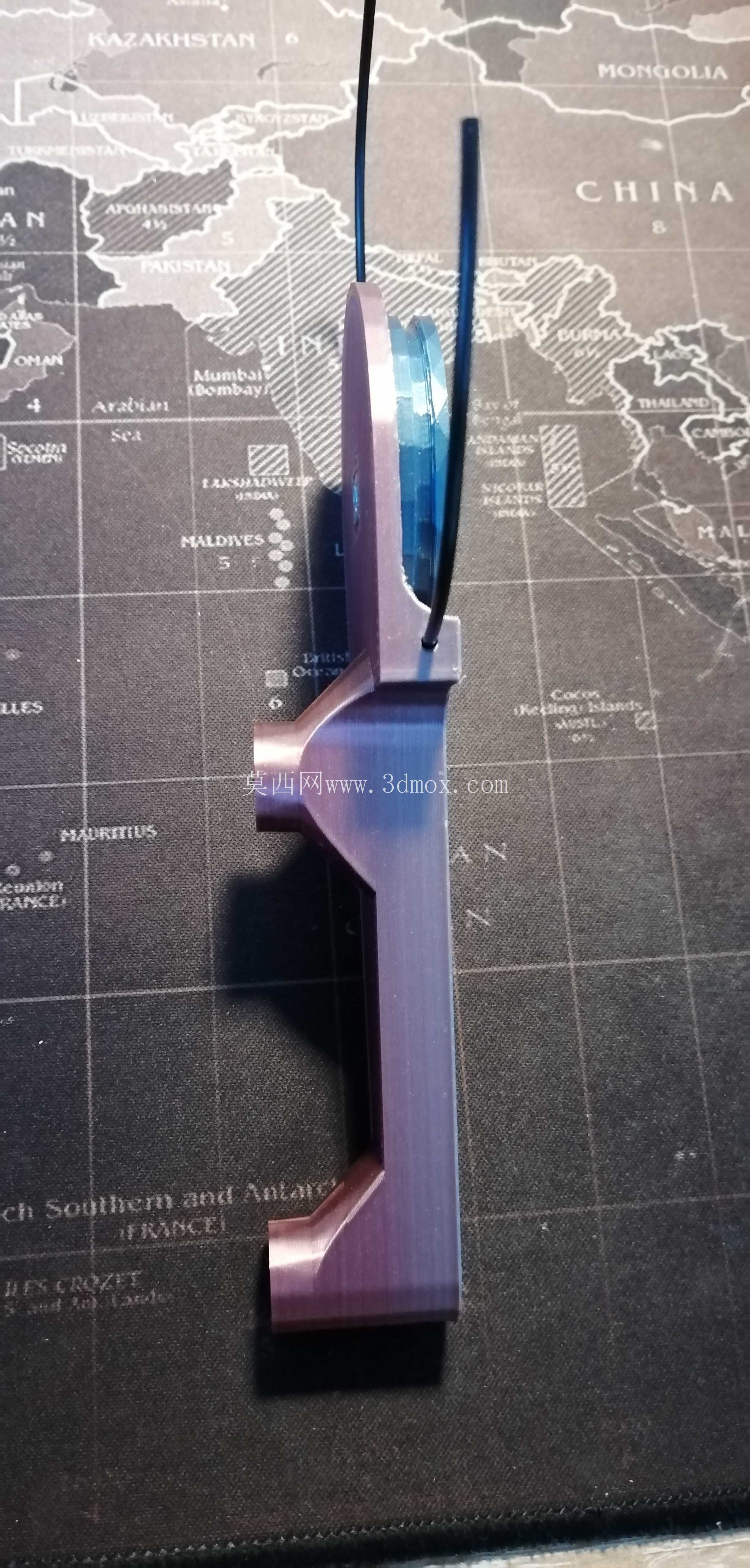

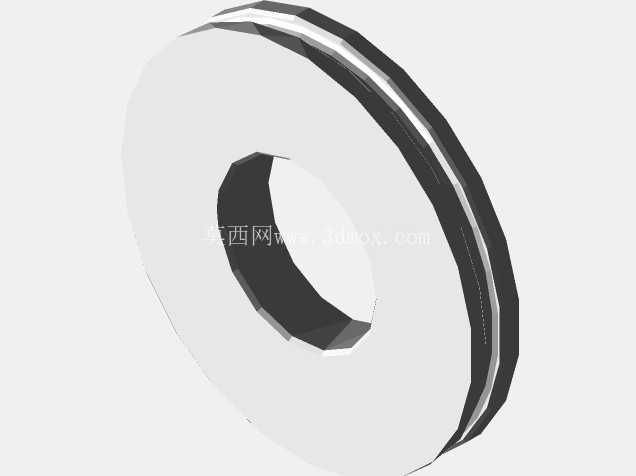

从结构设计思路来看，整个构件采用单臂支撑加导轮的组合形式，主体支撑臂采用长条形渐变截面设计，靠近安装端的位置做了加厚处理来保证安装刚性，避免送料过程中因为耗材拉扯出现结构晃动，导轮安装位置的同轴度公差控制在0.1mm以内，保证导轮转动时不会出现径向跳动，防止耗材在导向过程中出现周期性的弯折疲劳。导轮本身采用带限位挡边的槽型结构，槽宽设计为2mm，刚好可以容纳1.75mm直径的细丝通过，两侧挡边可以防止耗材在送料速度变化、尤其是回抽动作时从导轮槽内脱出，导轮的转动阻尼经过适配调整，既不会因为阻尼过大增加送料电机的负载，也不会因为阻尼过小导致耗材松垮下垂。

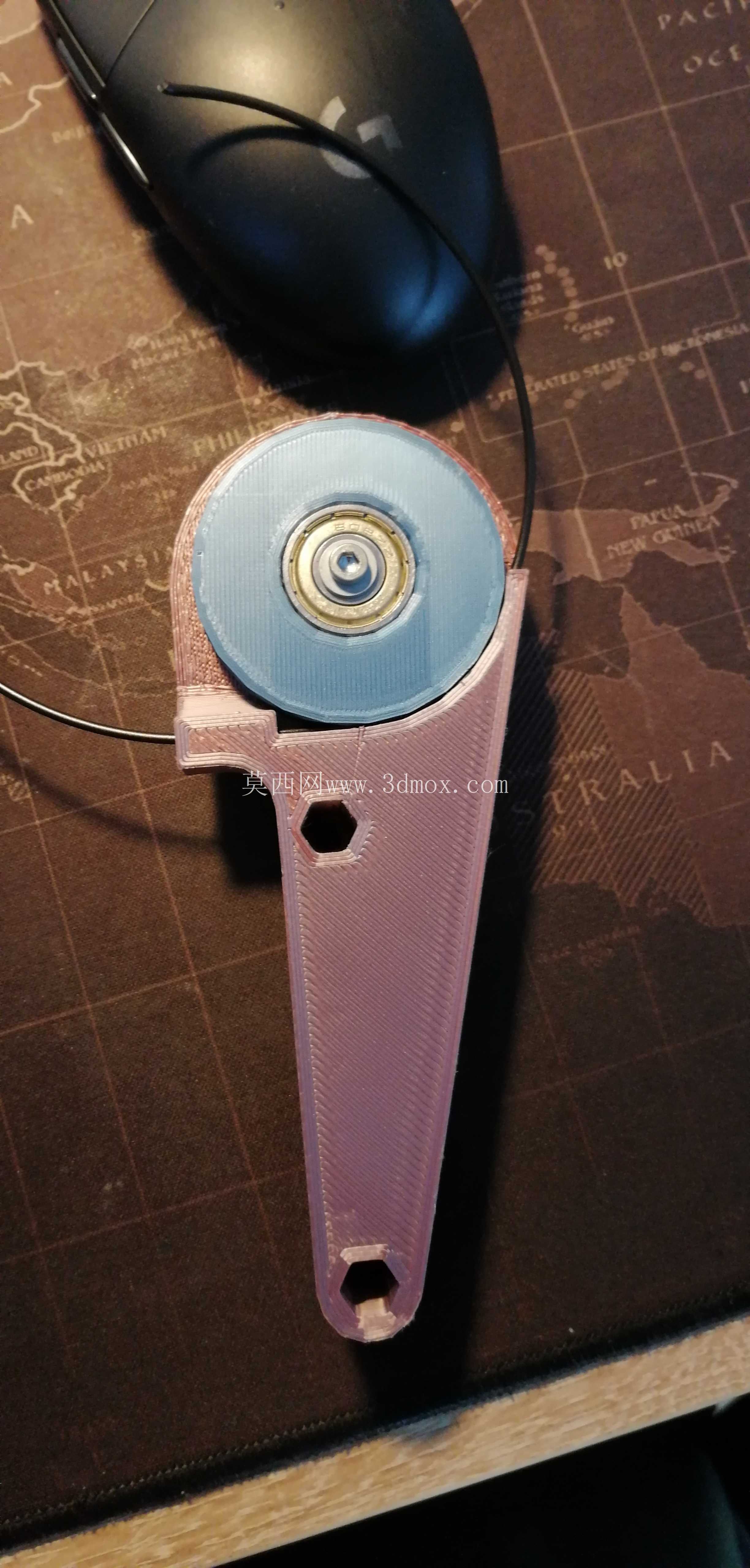

安装边界方面，整个构件的固定端采用挂装加螺丝锁紧的组合固定方式，适配Ender3机型原厂挤出机安装位的安装孔位，不需要对原有设备做打孔、切削等改装操作，安装时只需要将支撑臂的挂扣卡入原有设备的对应卡槽，再使用M4规格的螺钉完成锁紧即可，配套使用的轴承规格为21x8x7，属于常规通用的微型深沟球轴承，采购替换成本极低，不需要定制特殊规格的配件。整个结构安装完成后，导轮的出线端刚好对准齿轮送料器的进料口中心，耗材从导轮导出后可以直线进入送料齿轮的咬合位置，完全避免了因为进料角度偏斜造成的耗材剪切受力。

从实际使用场景的适配性来看，这款结构专门针对未做升级改装的Ender3变体机型设计，对于已经更换了金属挤出机、远程送料改近程送料的升级版本机型，因为安装位尺寸和进料位置发生了变化，这款导向结构的安装适配性会有所下降，在选型时需要注意核对自身设备的改装状态。在常规打印参数下，使用这款导向结构后，耗材进料路径的弯折半径被控制在合理范围内，耗材进入送料轮时的受力方向与送料方向完全重合，不会出现侧向的分力剪切耗材，尤其是在使用脆性较高的耗材、或者大流量高速打印的场景下，断丝概率可以得到明显降低。

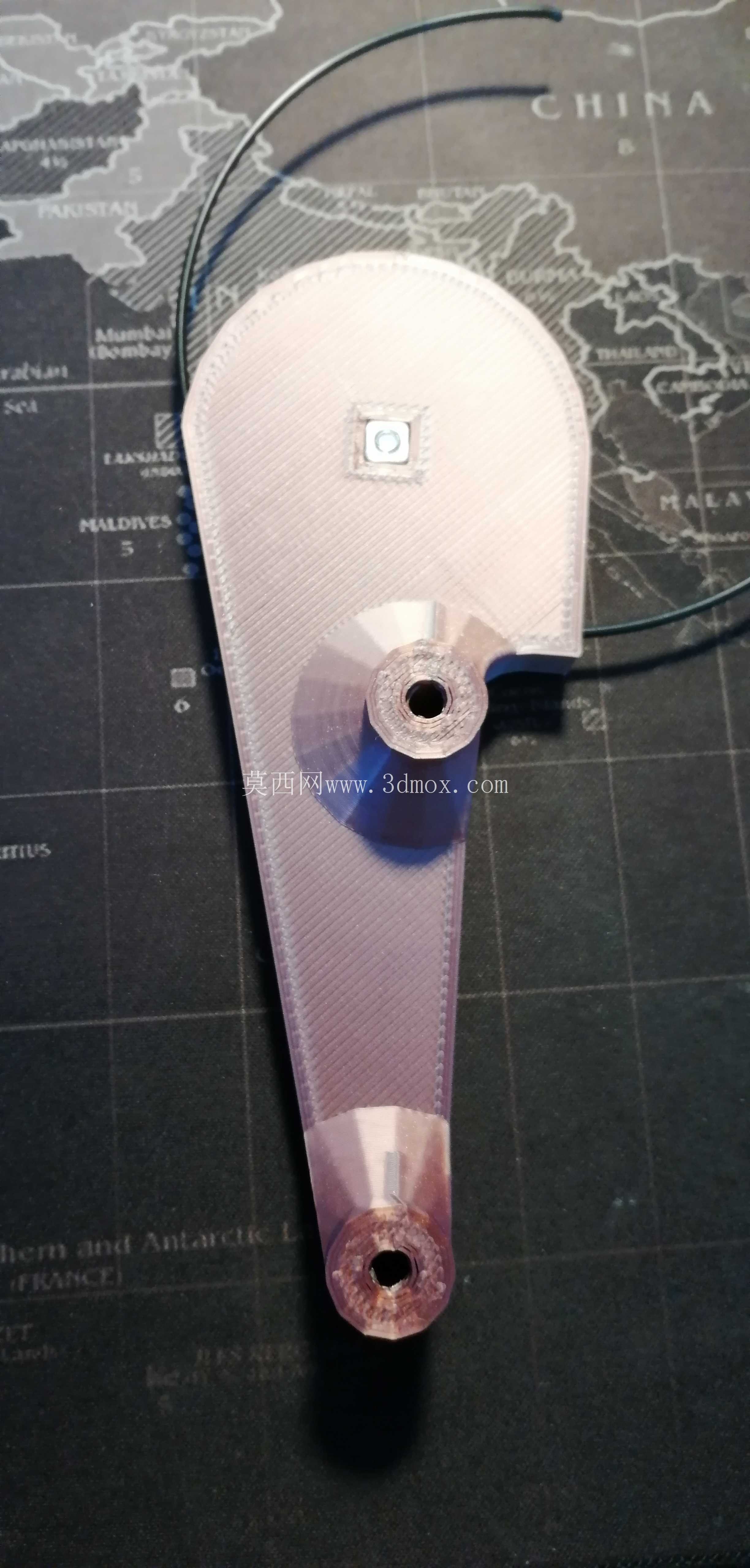

结构的细节处理上，所有与耗材接触的边缘位置都做了R0.5的圆角倒钝处理，不会出现锐边刮削耗材表面的情况，避免耗材表面被刮下的碎屑进入送料轮或者喷嘴造成堵头。支撑臂的侧面做了减重凹槽设计，在保证结构刚性的前提下尽可能降低构件自身重量，不会因为增加导向结构给挤出机的运动部件增加额外负载，保证打印过程中运动部件的动态响应精度不会受到影响。导轮的安装轴与支撑臂采用过盈配合固定，轴承内圈与安装轴过渡配合，外圈与导轮过盈配合，装配完成后导轮转动顺滑无卡滞，长时间使用也不会出现轴松脱的问题。
