山地车脚踏快拆式无锁鞋套适配结构

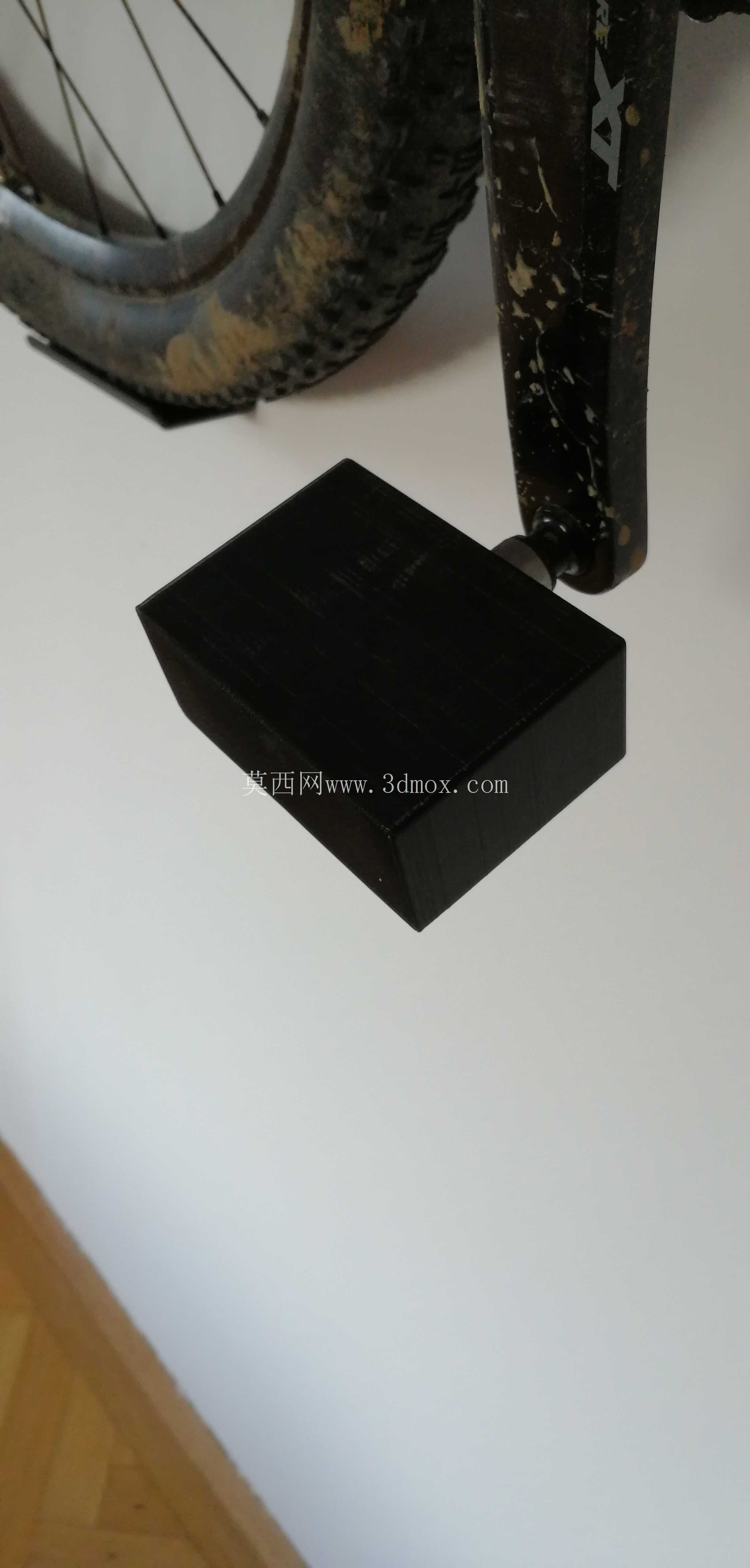

　　日常山地车骑行场景中，不少骑友会在日常通勤、短途休闲骑与林道穿越的场景间切换，锁鞋虽然能提升踩踏发力效率，但日常通勤步行时锁鞋鞋底的锁片结构走路打滑、卡地砖缝隙的问题十分影响体验，这款适配打蛋器结构脚踏的快拆式鞋套结构，就是针对这类混合骑行场景设计的转接配件。从实际使用逻辑来看，这款结构不需要更换现有脚踏，也不需要给普通休闲鞋加装锁片，只需要在需要锁踏发力的场景下，将这个快拆套卡入打蛋器脚踏的锁止卡槽内，普通平底鞋踩上去就能获得和锁鞋接近的踩踏咬合效果，不需要解锁动作就能直接脱脚，遇到突发情况需要下车的时候不会出现零速摔的问题，非常适合城市通勤夹杂小段非铺装路面穿越的骑行需求。

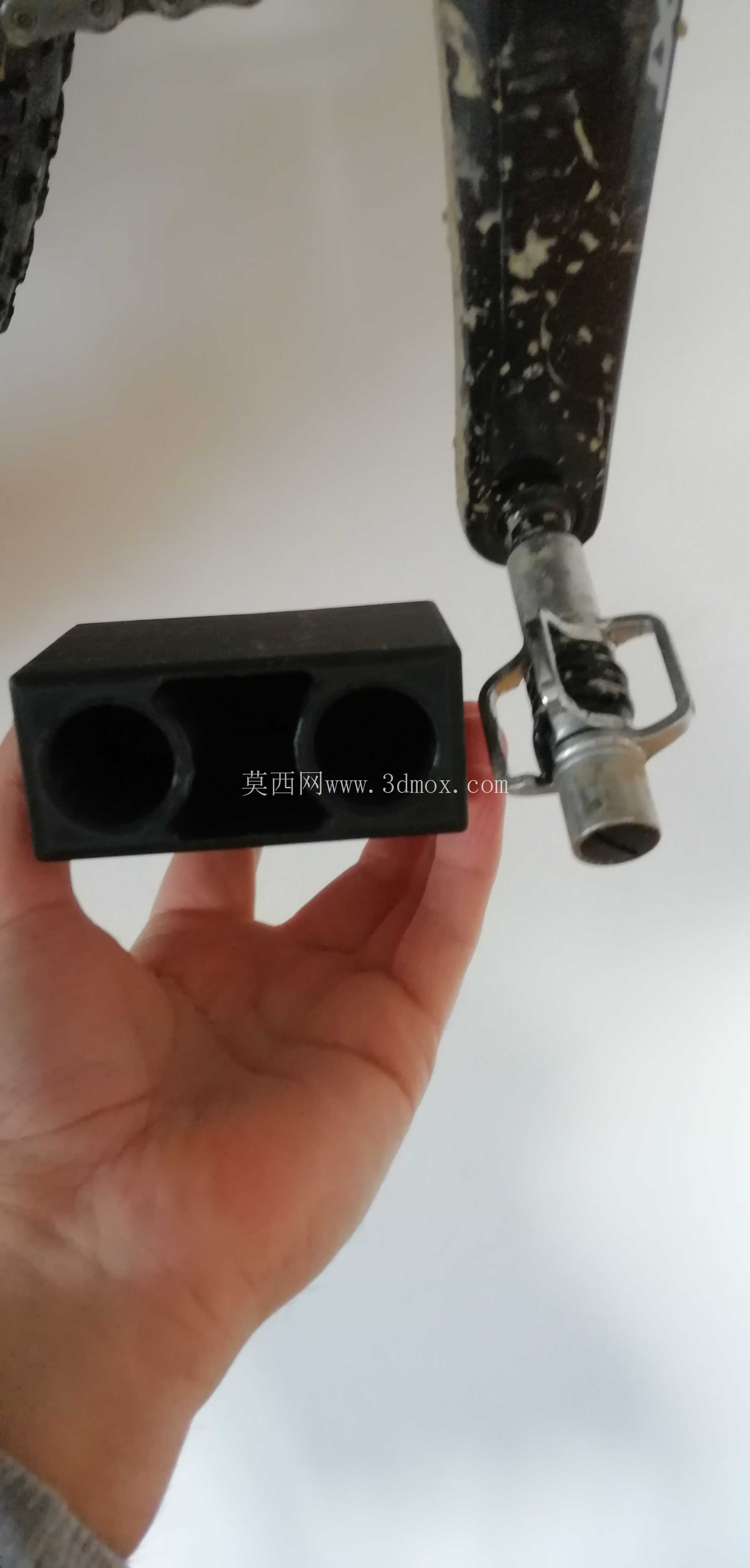

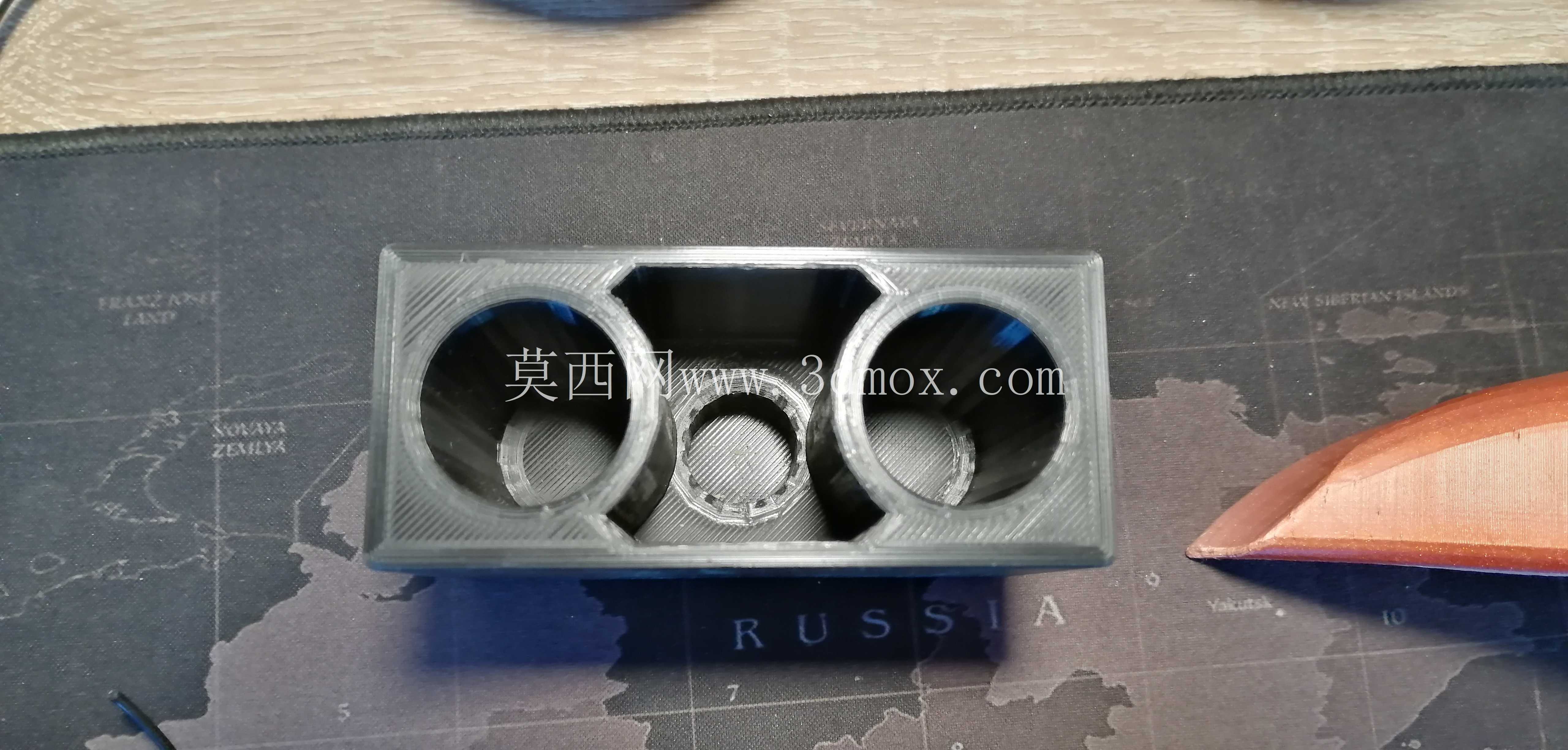

　　从结构设计思路来看，整个零件采用对称式双孔镂空设计，两个圆形镂空刚好对应打蛋器脚踏两侧的凸起锁止柱，套入后可以形成轴向的限位，不会在踩踏过程中出现横向滑脱的问题；零件主体的厚度控制在8mm左右，边缘做了15度的倒角过渡，踩上去的时候鞋底不会被硌出明显的压痕，同时倒角结构也能引导鞋底快速对准踩踏位置，不需要低头看脚踏就能完成对位。安装边界上，这款快拆套完全匹配标准打蛋器脚踏的锁止尺寸，卡槽的开口宽度做了0.2mm的公差余量，既不会因为间隙过大出现踩踏旷量，也不会因为公差过小导致卡入、拆下的时候需要过大的力气，日常戴骑行手套也能单手完成拆装。

　　零件的踩踏面做了细微的磨砂纹理处理，和橡胶鞋底接触的时候可以提供足够的摩擦力，雨天骑行的时候也不会出现鞋底打滑的问题；侧面的卡扣结构和脚踏本身的快拆扳手柄做了避让设计，卡入鞋套之后不会影响脚踏本身的快拆功能，需要拆脚踏维护的时候不需要先取下鞋套。从实际使用的场景适配来看，这款结构解决了锁踏使用场景单一的痛点，不需要准备两副脚踏来回更换，也不需要在通勤的时候忍受锁鞋走路的不适感，周末去林道骑行的时候带上这个快拆套，换上普通平底运动鞋就能获得接近锁踏的踩踏效率，遇到需要推车、搬车的路段直接脚就能离开脚踏，比传统锁鞋的解锁反应更快，非常适合入门级骑友适应锁踏的过渡阶段使用，也适合日常通勤距离较长、偶尔需要走非铺装路面的骑友使用。

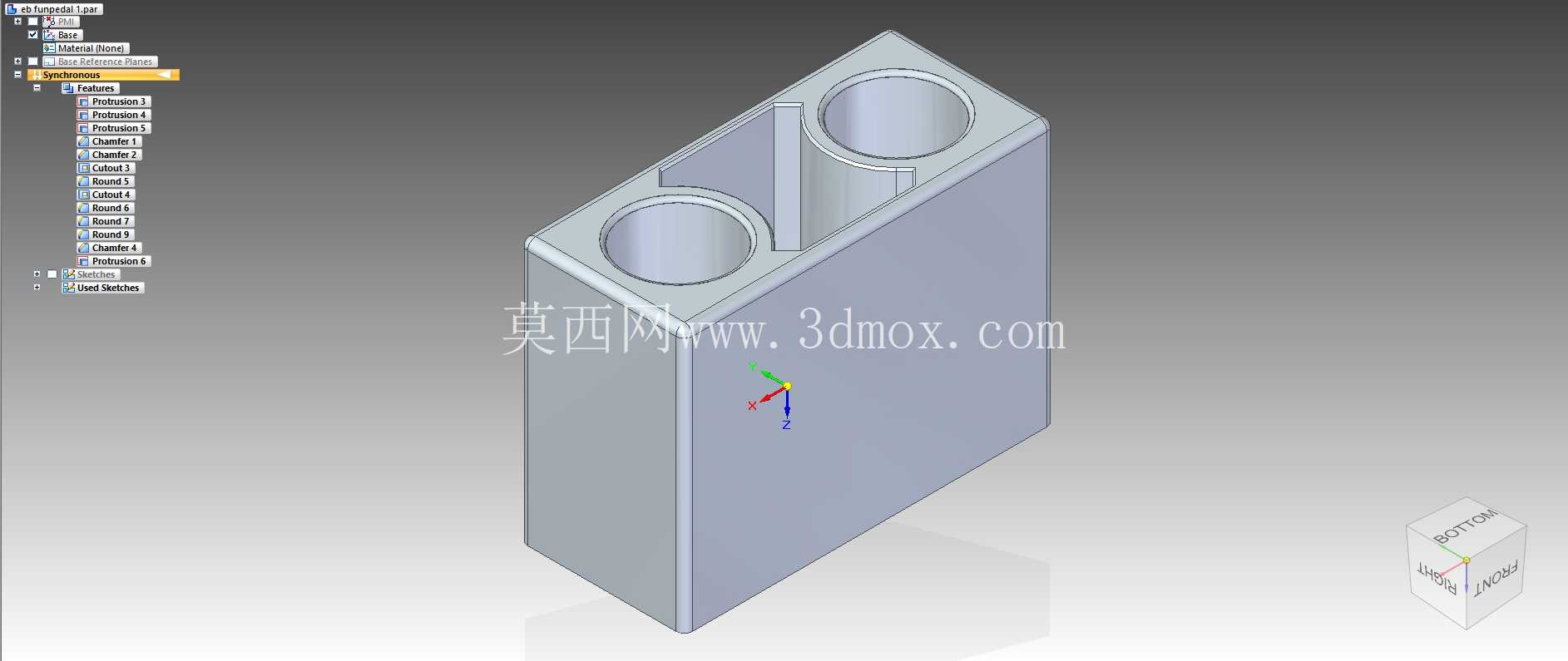

　　结构建模的时候，特意将卡槽的受力位置做了局部加厚处理，踩踏时的受力点集中在脚踏锁柱的接触位置，加厚2mm之后可以承受最大1200N的瞬时踩踏力，哪怕是摇车冲刺的时候也不会出现结构断裂的问题；零件整体采用轻量化设计，去掉了所有非必要的冗余材料，单个零件的重量控制在35g以内，装在脚踏上不会增加过多的踩踏负担，平时不用的时候可以直接放在骑行服的后口袋里，携带十分方便。和传统的平踏转换片相比，这款结构不需要拆卸脚踏上的原有零件，直接卡入就能使用，不会破坏脚踏本身的锁止结构，需要用锁鞋的时候直接把这个套取下来就能正常使用锁踏功能，不需要额外调整脚踏的锁片张力，适配所有规格的打蛋器结构脚踏，不需要针对不同年份的脚踏版本做结构调整。
