超声波检测用探头靴结构设计方案

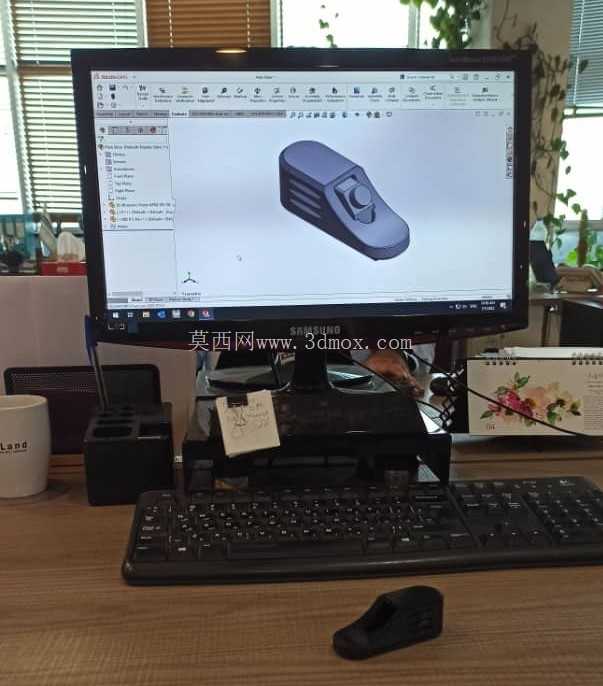

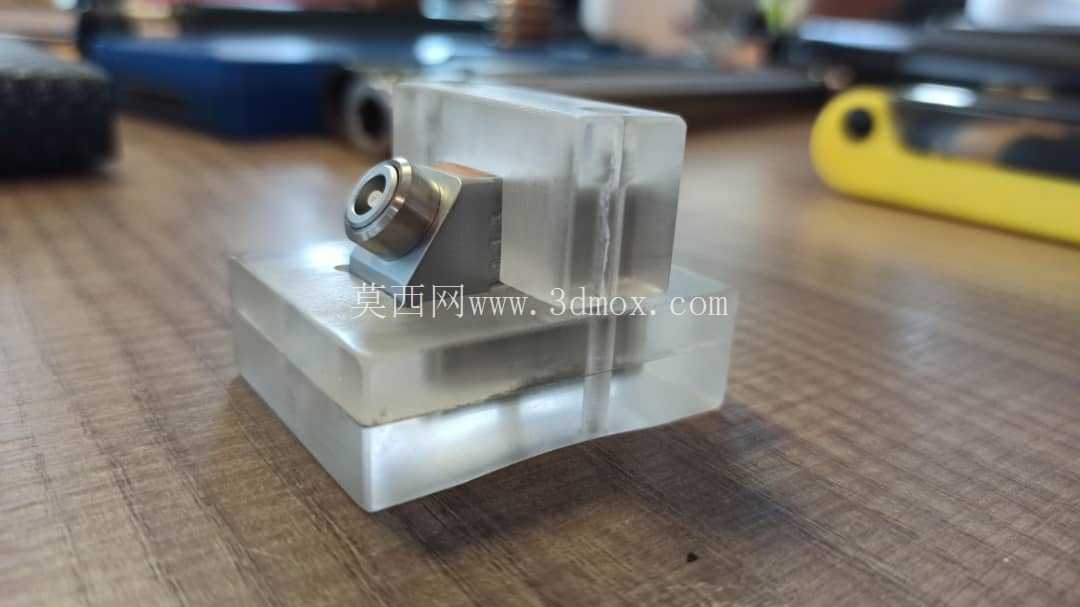

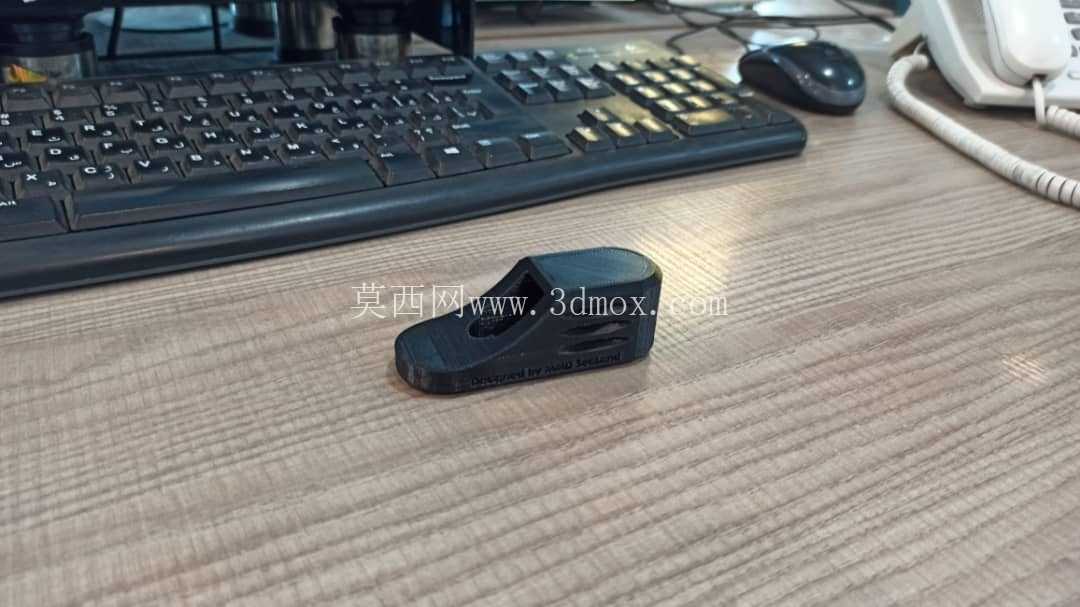

在无损检测领域，超声波探伤是金属构件、复合材料工件内部缺陷排查的核心手段之一，而探头靴作为超声探头与被测工件之间的关键耦合适配部件，直接决定了超声信号的传导稳定性与检测结果的可靠性。这款探头靴的结构设计完全围绕现场检测的实际工况展开，整体采用流线型楔块式构型，主体轮廓贴合常规手持超声探头的安装尺寸，底部接触面可根据被测面的曲率做适配修型，本次呈现的结构针对平面与小曲率弧面检测场景做了通用化设计，能够在不更换探头主体的前提下，拓展探头的适配检测范围。

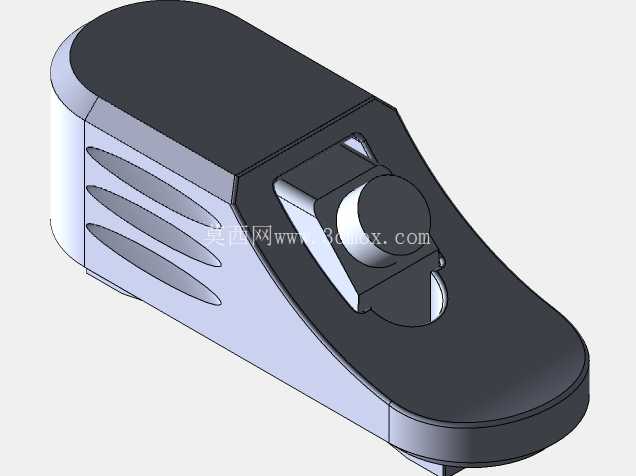

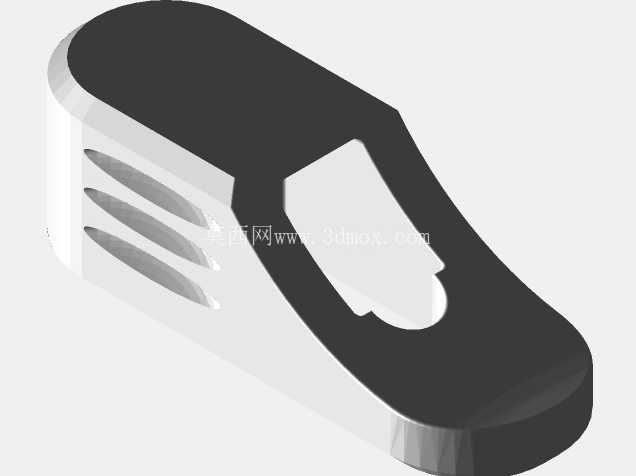

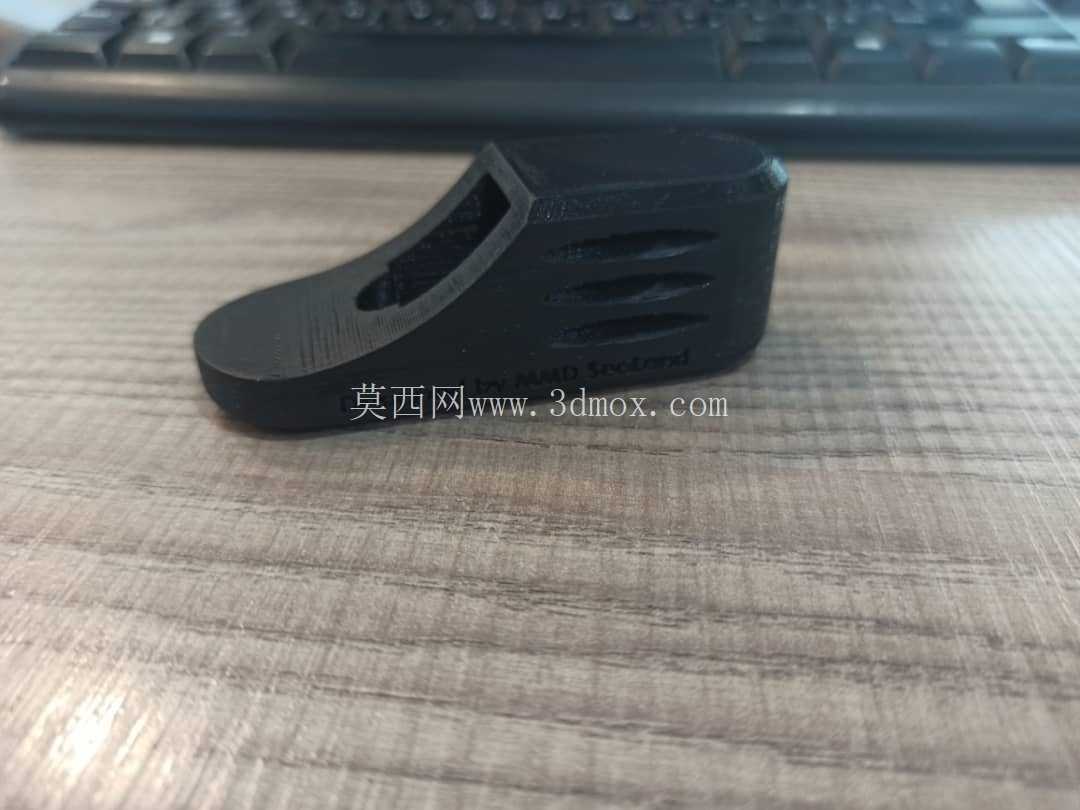

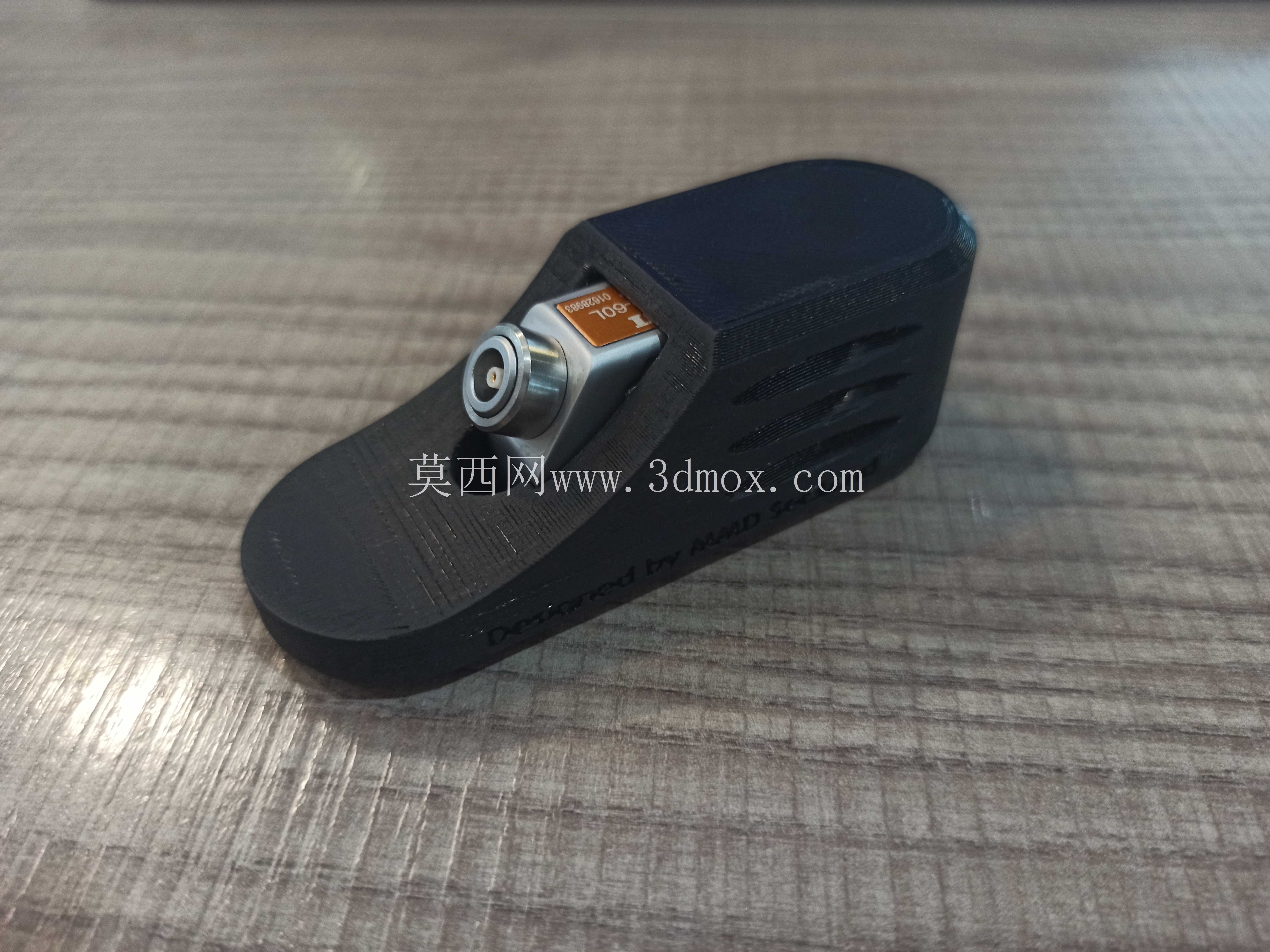

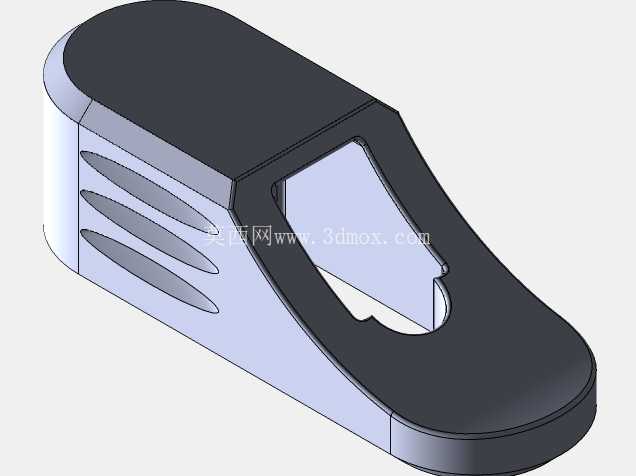

从功能实现逻辑来看，探头靴的核心作用是固定超声探头的入射角度，减少探头与工件表面之间的耦合剂损耗，同时保护探头压电晶片不被粗糙工件表面磨损。设计时在靴体上部预留了与探头外径匹配的圆柱形安装槽，槽边设置了弹性卡扣结构，安装时只需将探头对准卡槽推入即可完成固定，无需额外紧固件，能够满足现场快速换型的检测需求。靴体侧面开设了三道平行的导流槽，检测过程中多余的耦合剂可顺着导流槽排出，避免耦合剂堆积在探头与靴体的连接缝隙处造成信号杂波干扰，同时导流槽的存在也减少了靴体与工件表面的接触面积，降低推动过程中的摩擦阻力，检测人员手持扫查时的操作顺滑度有明显提升。

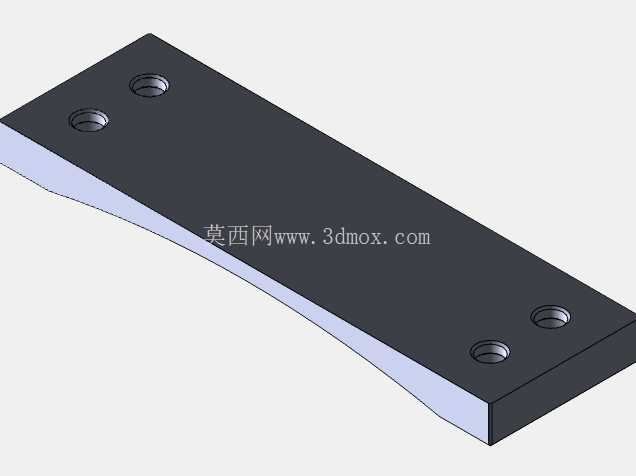

材质选择上，主体采用透声性能优异的高分子材料加工，声阻抗参数与常规超声耦合剂、常用金属工件的声阻抗匹配度较高，能够最大程度减少超声波在界面处的反射损耗，保证入射到工件内部的声能强度满足检测灵敏度要求。靴体与工件接触的底面做了高精度平面加工，表面粗糙度控制在Ra0.8以内，确保扫查过程中耦合层厚度均匀，不会因为接触面间隙波动造成信号幅值忽高忽低的问题。

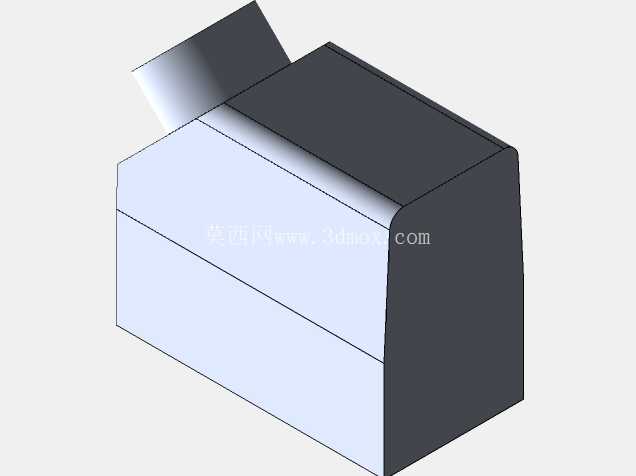

从安装边界尺寸来看，整体长度控制在120mm区间，最大宽度45mm，整体高度38mm，上部探头安装槽的直径适配市面上主流的10mm-20mm直径直探头、斜探头，安装后探头的中心轴线与靴体底面的夹角误差控制在0.5°以内，保证超声束的入射角度符合探伤工艺要求，不会因为角度偏差造成缺陷定位误差。靴体前端做了圆弧过渡处理，在遇到工件表面的微小凸起、焊缝余高位置时能够顺滑通过，不会出现卡滞、磕碰探头的情况；尾部的楔形收窄结构，方便检测人员在靠近工件边缘、狭窄空间位置时完成扫查，减少检测盲区范围。

在实际工业检测场景中，这类探头靴可广泛应用于压力容器焊缝检测、钢结构母材探伤、管道壁厚腐蚀检测、航空复合材料分层缺陷排查等场景，相比直接使用裸探头检测，加装该结构后探头的使用寿命可提升3倍以上，同时扫查过程中的信号稳定性大幅提升，能够有效减少因为耦合不良造成的缺陷漏判、误判问题。设计过程中还充分考虑了不同检测场景的适配性，靴体的卡扣结构预留了0.5mm的弹性调节量，对于尺寸存在微小偏差的第三方探头也能实现可靠夹紧，不需要针对特定品牌探头单独定制适配结构，通用性较强。靴体整体无尖锐棱角，所有边角都做了R2以上的圆角处理，日常使用、存放过程中不会划伤检测人员手部，也不会因为磕碰造成边角崩缺影响底面贴合精度。
