三杯式气象测风转杯传感结构

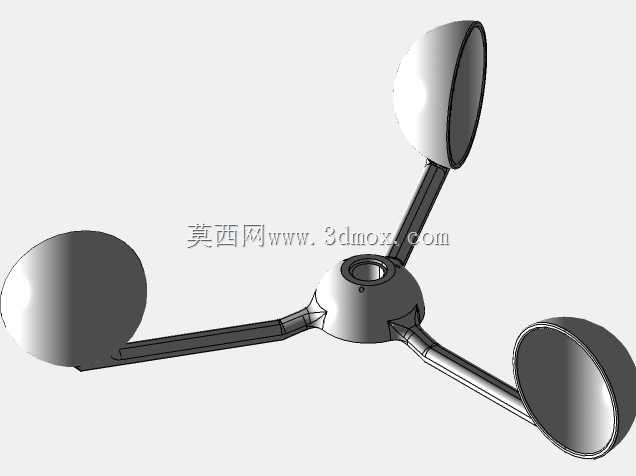

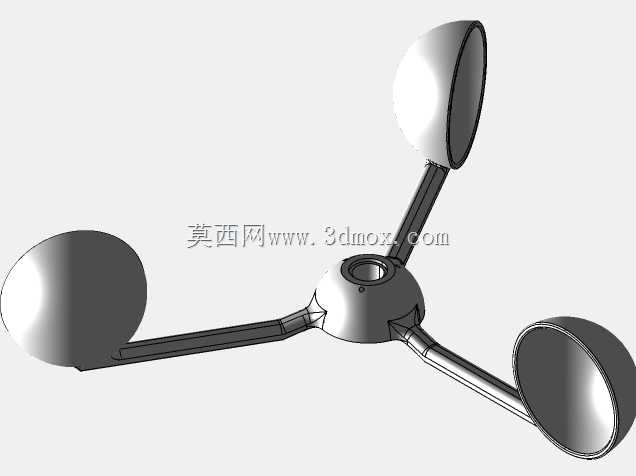

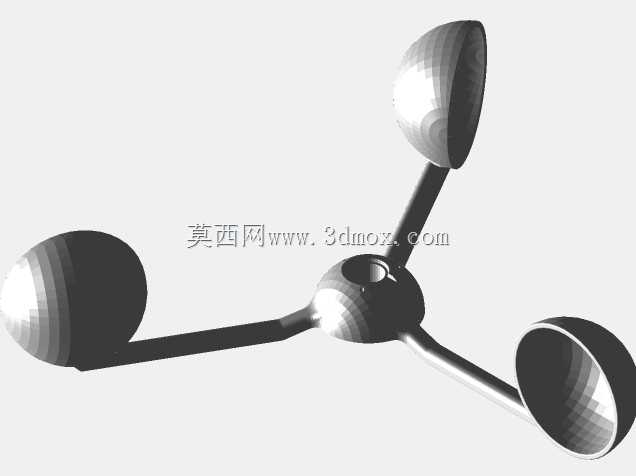

　　野外自动气象站的风速采集环节，长期暴露在高紫外线、盐雾、沙尘、冻雨与阵风交变载荷下，旋转部件的气动外形、转动惯量与支撑刚性直接决定测风数据的可信度。这套三杯式风杯组件围绕低启动风速、宽量程线性响应与长期免维护的现场需求展开，整体采用中心回转体加三等分辐射支臂的经典布局，三个半球形风杯沿周向互成120度均布，任意水平来流方向都能形成稳定的阻力差，避免两叶结构在特定风向角下出现启动力矩死区。

　　从气动受力逻辑看，凹面迎风的风杯风阻系数显著高于凸面背风侧，气流推动凹杯产生的转矩大于另一侧凸杯的反向阻力，三支臂在回转平面内合成单向持续转矩。支臂长度与杯体直径的配比经过权衡：臂展过小会降低力臂、抬高启动风速，臂展过大则会增大迎风弯矩、抬高转动惯量并拖慢阵风跟随性；当前结构在常规地面气象观测常用的测量区间内，兼顾了低风速起动灵敏度与强风下的结构强度。杯体采用薄壁半球壳形态，在保证迎风投影面积的同时控制单件质量，降低旋转总成的离心载荷。

　　中心回转体是整套部件的装配基准，内部预留与风速传感器主轴配合的安装孔位，孔口设置同轴定位台阶，保证风杯组件旋转轴线与传感器轴承轴线重合，避免偏心带来的周期性振动。回转体与三支臂交接处做平滑过渡加强，既分散支臂根部的弯曲应力，也减少应力集中导致的疲劳开裂；支臂采用细长流线截面，在满足悬臂抗弯刚度的前提下削弱自身迎风阻力，降低支臂绕流对杯体气动转矩的干扰。

　　针对户外增材制造的加工场景，杯壳、支臂与中心座的壁厚按熔融沉积成型的最小可靠壁厚设定，薄壁区域保留自支撑倾角，半球杯内腔与支臂交接位置避免封闭悬腔，打印时无需大量额外支撑，成型后清理难度低。各支臂与中心体一体化衔接，减少装配缝隙，降低雨水渗入与沙尘卡滞风险；杯口边缘做等厚翻边处理，既提升薄壳杯口的抗磕碰能力，也保证三个杯体的质量一致性，控制动平衡余量。

　　安装边界方面，回转体下端面贴合传感器输出轴的安装法兰，中心孔配合锁紧件传递扭矩，三支臂回转平面需保持水平，装配后手动盘动应无卡滞、无明显轴向窜动。设计校核重点覆盖几类工况：一是常年微风旋转下支臂根部的交变弯曲疲劳，二是极端大风时杯体离心力与风载荷叠加的悬臂强度，三是温差变形下中心孔与主轴的配合间隙，四是冰雹、飞鸟撞击时杯壳的局部抗变形能力。结构上没有冗余装饰特征，所有外形都服务于气动转矩输出、转动平衡与户外耐久，可直接用于自动气象站、便携测风塔、农田小气候监测站、光伏场区风资源观测点的风速传感前端，也可为同类风洞试验测速转杯的结构改型提供参照。
