多角度刃口检测专用斜尺结构设计

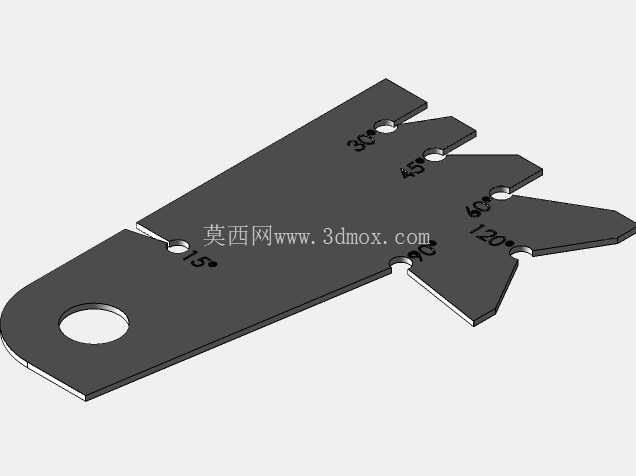

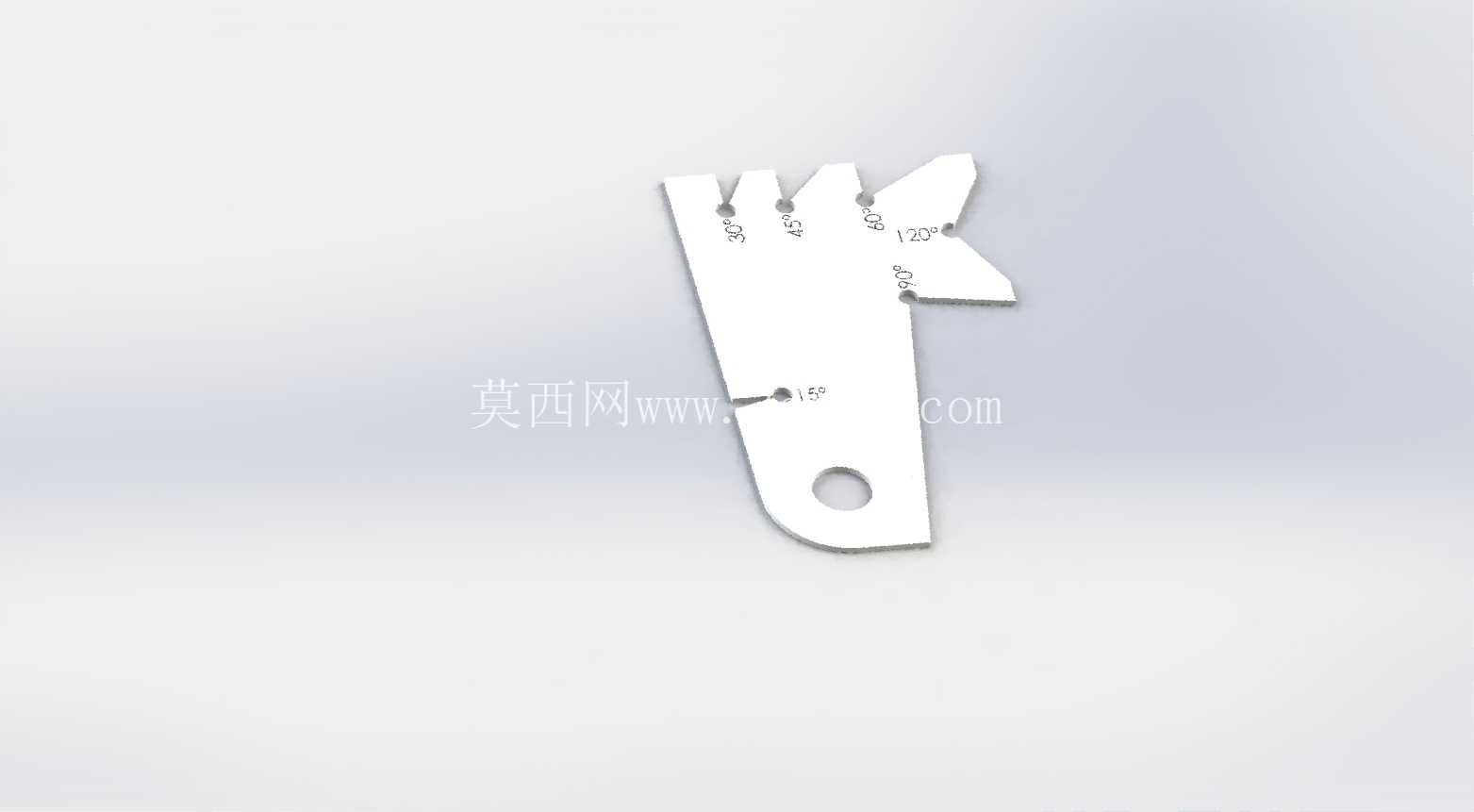

　　在机械加工、模具修配、刀具刃磨的现场作业环节，这类多规格角度集成的斜尺是一线操作人员手边离不开的快速检具，不需要复杂的读数操作，靠贴合比对就能快速判断刃口角度、倒角尺寸是否符合工艺要求，比常规万能量角器的检测效率高出数倍，尤其适合批量零件的快速抽检、刀具修磨后的即时核验场景。从结构设计逻辑来看，这款斜尺采用单片式集成布局，没有多余的活动连接部件，整体为薄板冲裁后研磨成型，不存在活动部件的间隙误差，日常使用中不需要频繁校准，抗磕碰性能远优于组合式角度量具。尺身不同位置分别加工了30度、45度、60度、120度以及15度的标准角度卡口，覆盖了机械加工中最常见的刀具刃口角、零件倒角角度范围，操作人员不需要更换多把角度样板，单把量具就能完成多数常规角度的比对检测，减少了工具收纳、取用的辅助时间。尺身末端设计的圆形安装孔，既可以穿挂绳随身携带，也能通过螺栓固定在检具架、机床操作面板旁的工具挂点上，避免作业过程中量具滑落丢失，也能减少量具与切屑、切削液的长时间接触，延长使用寿命。

　　在实际使用过程中，检测时只需要将对应角度的卡口贴合在被测刃口或倒角面上，观察接触面的透光情况就能判断角度偏差：如果贴合面无均匀透光，说明角度符合公差要求；如果单侧出现楔形透光缝隙，就能直接判断角度是偏大还是偏小，给后续修磨调整提供明确的方向，不需要操作人员进行读数换算，对一线作业人员的技能门槛要求更低。设计阶段特意将不同角度的卡口沿尺身轮廓错落排布，相邻角度卡口之间预留了足够的握持避让空间，检测小尺寸零件的倒角时，手指不会遮挡被测位置，也不会被零件锐边划伤。尺身的厚度控制在兼顾刚性和轻便性的区间，既不会因为尺身过薄产生形变影响检测精度，也不会因为厚度过大导致卡口无法深入窄槽、小孔位置检测内部倒角。

　　所有角度卡口的刃口都做了微小的钝化处理，不会像刀口尺那样过于锋利容易划伤操作人员，同时也能保持足够的检测边缘直线度，保证比对检测的准确性。在铸造模具的修配现场，这类斜尺还可以用来检测模具分型面的倒角、拔模斜度是否符合要求，不需要将模具拆下搬到计量室检测，在合模调试的过程中就能随时完成核验，大幅缩短模具的修模周期。在刀具修磨工位，操作人员磨完车刀、铣刀的主偏角、副偏角后，用对应角度的卡口一靠就能快速判断角度是否磨准，不需要反复用角度尺测量，能有效提升刀具修磨的效率和合格率。尺身的轮廓做了圆弧过渡处理，没有尖锐的外角，日常放在工具盒里不会刮伤其他精密量具的测量面，携带过程中也不会勾划工作服或者皮肤。

　　从安装边界来看，这款斜尺不需要配套复杂的安装支架，既可以手持直接使用，也可以通过末端的挂孔挂载在任意直径小于挂孔的挂钉、挂钩上，收纳时占用的空间极小，和普通扳手、螺丝刀等工具放在一起也不会损坏。针对不同的使用场景，这种单片式斜尺的结构还可以根据需求拓展更多特殊角度卡口，比如针对特定行业常用的非标倒角角度，只需要调整冲裁和研磨的工序参数，就能快速定制对应的专用角度检测斜尺，不需要重新设计复杂的量具结构，制造成本远低于定制专用万能量具，适合中小批量加工场景的快速检测需求。日常维护也十分简便，使用后只需要擦干净表面的切屑和油污，放在干燥的工具盒内即可，不需要特殊的防锈保养，即使表面出现轻微的划痕，只要不损伤角度卡口的测量边，就不会影响检测精度，使用寿命远高于同价位的其他角度检测量具。
