墙面安装式承重挂接固定支架结构

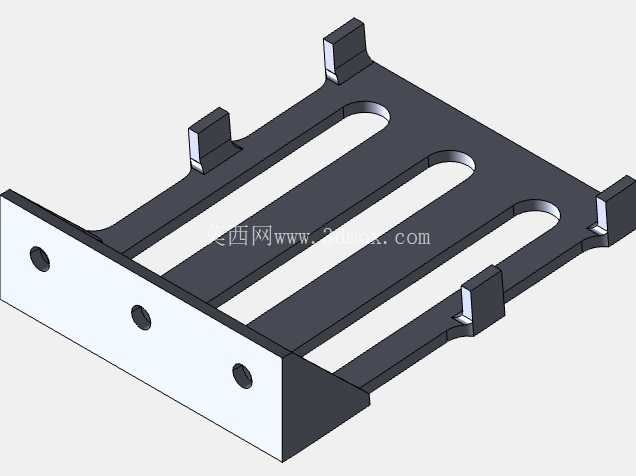

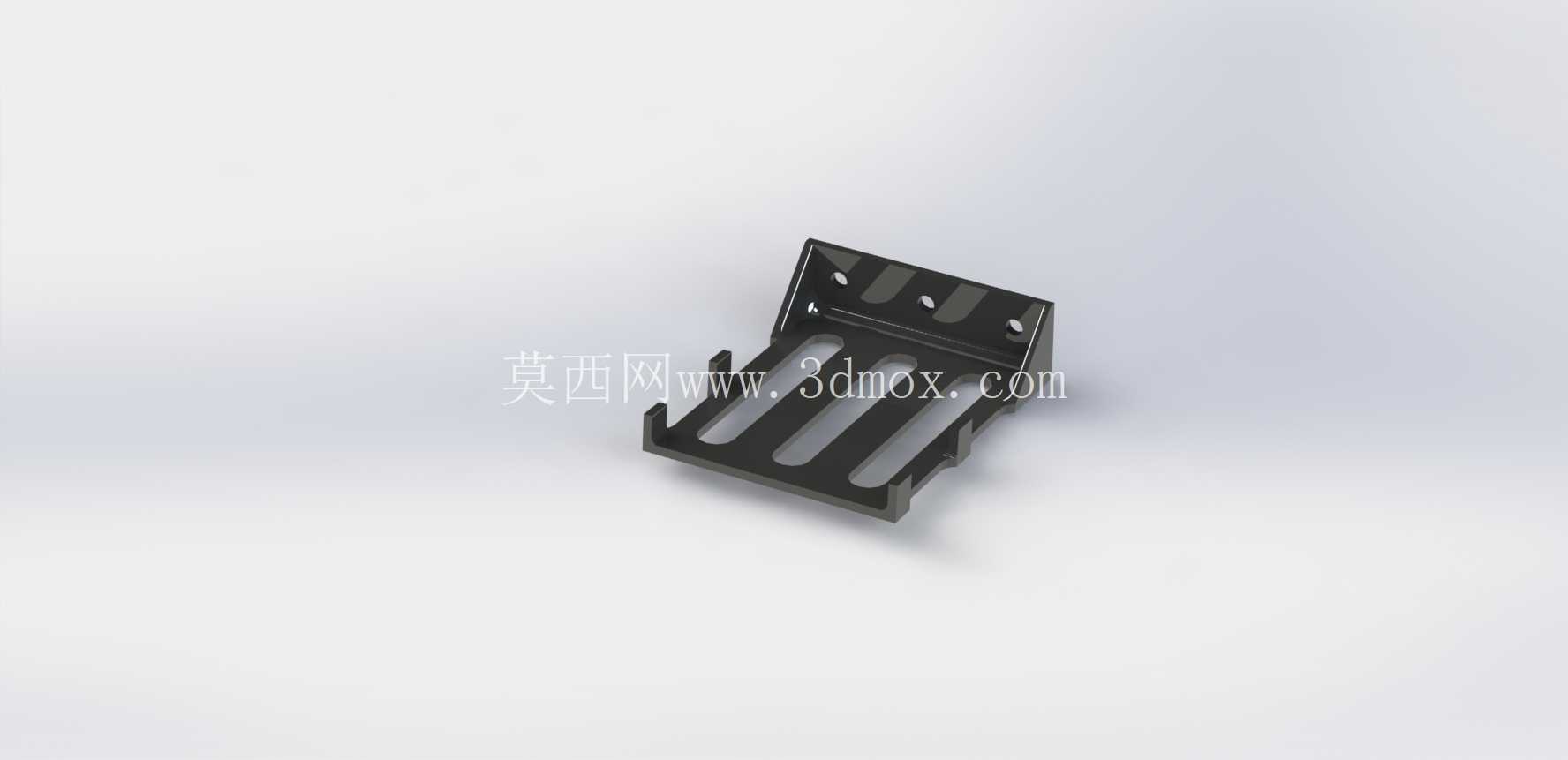

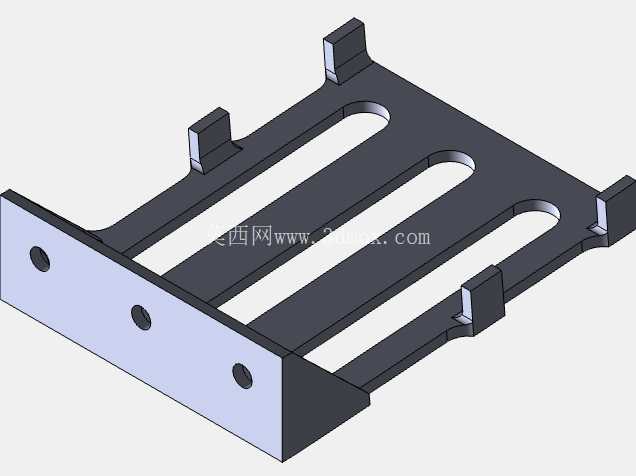

这类壁挂式承重支架在民用与工业场景的墙面挂载作业中应用十分广泛，小到家用弱电箱、小型工控模块的墙面固定，大到车间内轻型管线排布、辅助工具挂装、小型传感器模组的壁挂布设，都能见到这类结构的身影。不同于普通平面式壁挂片，这款支架采用了折边一体化成型的结构思路，安装基准面与承载面呈90度垂直布局，安装面预留的多个沉头孔位可适配不同孔距的墙面膨胀螺栓安装需求，无需额外加工转接件就能直接完成墙面固定，能有效减少现场安装的配做工作量。

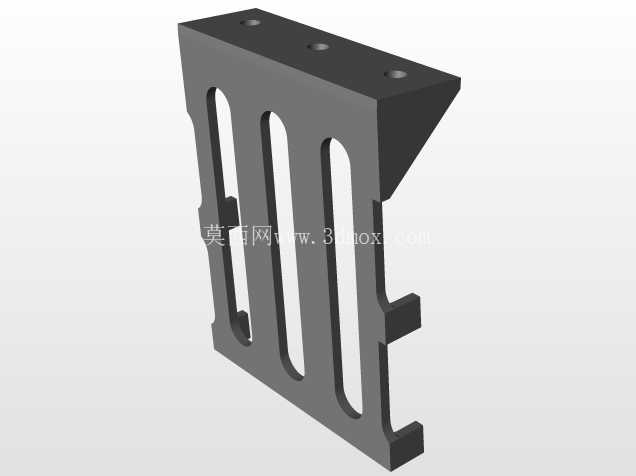

从结构受力角度来看，支架的承载面开设了多道平行的长条形镂空槽，这一设计并非单纯为了减重，一方面长槽可以兼容不同规格的挂载件固定需求，挂载时螺栓可沿槽道调整位置，抵消墙面打孔时的位置误差，避免因孔位偏差导致挂载件无法装配；另一方面，镂空结构在不降低整体抗弯强度的前提下，减少了板材的用料，同时降低了支架自身重量，单人即可完成高空墙面的安装作业，无需额外辅助吊装。折边位置做了小半径的圆角过渡，没有尖锐的直角棱边，既避免了安装过程中划伤操作人员，也能减少应力集中问题，避免长期承重状态下折边位置出现应力开裂。

安装边界方面，这款支架的安装面为矩形平面，贴墙安装时可完全贴合水泥墙面、彩钢板墙面或者设备柜体的侧壁，不会出现局部悬空导致的受力不均问题。承载面的伸出长度经过受力核算，在额定承重范围内，挂载件的重心始终落在安装面的螺栓固定投影区域内，不会产生额外的倾覆力矩，长期使用不会出现支架变形、螺栓松动的问题。支架整体采用等厚度板材冲压弯折成型，没有额外的焊接拼接部位，整体结构一致性好，批量生产时尺寸公差容易控制，同批次产品的安装互换性强，不需要针对单个产品做适配调整。

在实际选型使用时，这类支架尤其适合需要在垂直墙面拓展水平承载面的场景，比如厂房内的小型气动元件壁挂安装、弱电井内的模块设备固定、家居场景下的小型置物架承重支撑，都可以直接选用这类结构。不同于需要现场焊接制作的自制支架，这款标准化的支架结构所有孔位、弯折角度都经过预设，安装时只需要按照孔位在墙面打好膨胀螺栓，将支架固定后即可在承载面安装对应的挂载设备，整个安装过程不需要额外的切割、焊接作业，能大幅缩短现场施工的周期。同时，承载面的槽道设计也为后期的设备调整留出了余量，当挂载设备需要小范围调整水平位置时，只需要松掉固定螺栓沿槽道滑动即可，不需要重新在墙面打孔，不会破坏墙面的完整性。

从结构设计的细节来看，安装面的孔位采用了沉头设计，螺栓固定后螺栓头不会突出安装面，保证支架与墙面完全贴合，不会出现因螺栓顶起导致的支架歪斜问题。支架的所有边缘都做了去毛刺处理，不会在安装和后期维护过程中划伤线缆或者操作人员。折边位置的圆角半径匹配板材厚度设置，既保证了弯折强度，也不会因为圆角过大导致安装面与承载面的垂直角度出现偏差，保证挂载设备安装后保持水平状态，不会出现倾斜滑落的风险。针对不同的使用场景，这类支架还可以根据挂载重量选择对应厚度的板材加工，不需要改动整体外形尺寸，就能适配从轻载的弱电设备到中载的小型工业部件的挂载需求，结构通用性极强。
