卡通风格宽刃双手大剑铸造用三维结构

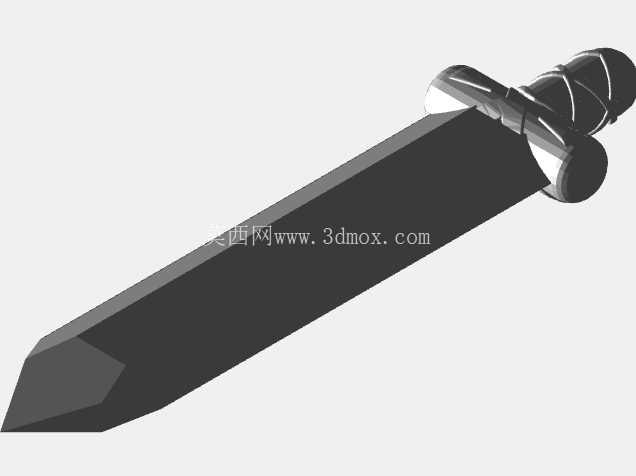

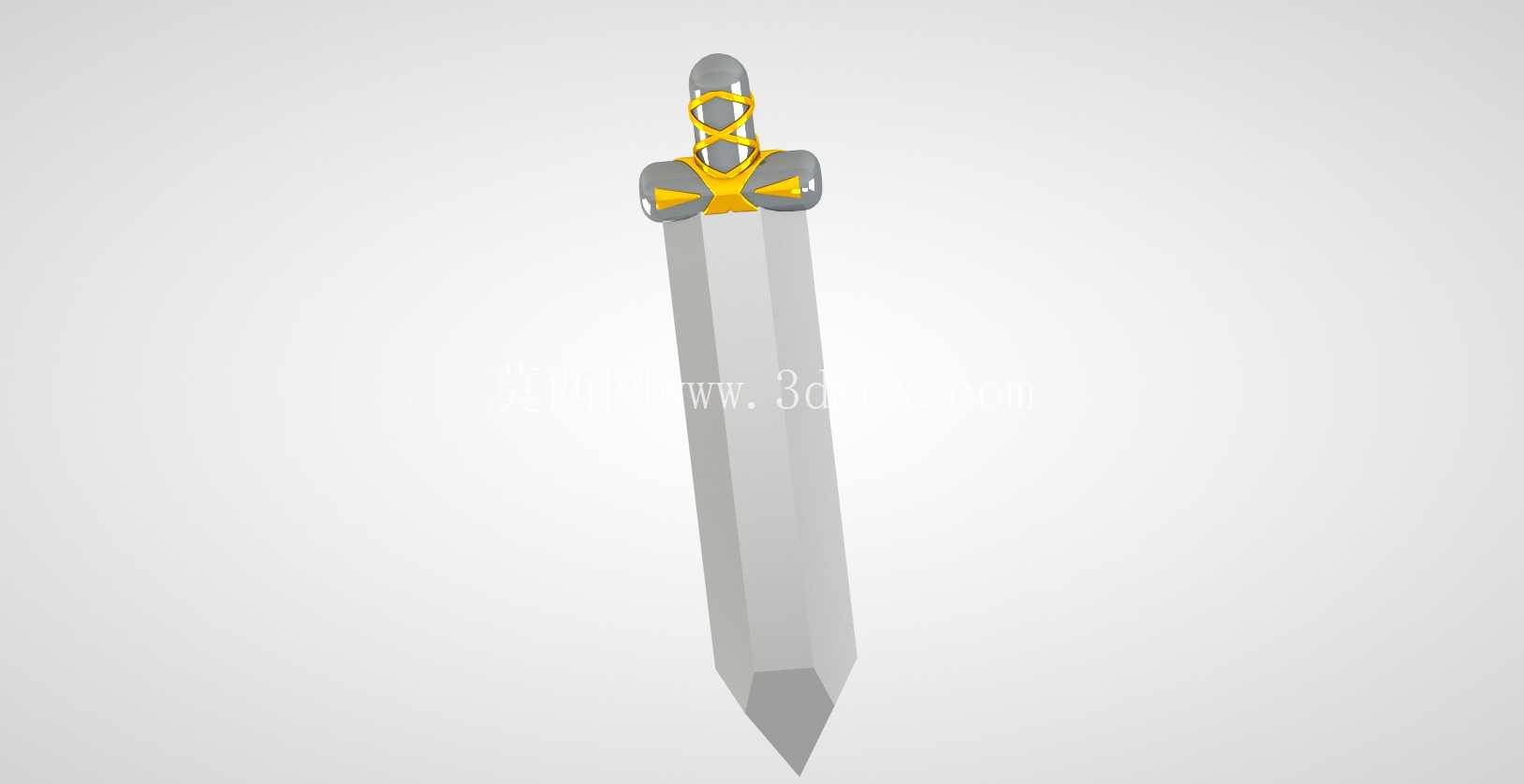

　　该模型对应铸造工艺生产的卡通风格宽刃双手剑结构，整体采用对称式布局设计，核心结构分为剑刃、护手、剑柄三个功能区段，各段之间通过过渡圆弧衔接，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷。剑刃部分采用等宽厚壁设计，从护手位置向剑尖方向做平缓收窄，剑尖处做小角度钝头处理，既保留剑类结构的视觉辨识度，又避免铸造时尖角位置出现充型不足的问题，剑刃横截面为菱形对称结构，两侧刃口做R0.8的圆角过渡，适配砂型铸造的拔模斜度要求，无需额外添加工艺补正量即可满足拔模需求。

　　护手部分采用对称十字形布局，两端做圆弧收头，表面设计有交叉缠绕式的装饰凸筋，凸筋高度控制在2mm，既保证装饰结构的立体感，又不会因为凸筋过高导致铸造时出现粘砂问题，护手与剑刃、剑柄的连接位置均设计有3mm的工艺圆角，减少金属液充型时的紊流概率，同时提升铸件冷却过程中的结构强度，避免连接位置出现裂纹。剑柄部分采用圆柱形等径设计，末端做圆弧形封头，表面与护手装饰结构呼应，设计有连续的螺旋状缠绕凸棱，凸棱间距均匀，既提升握持时的摩擦力，也符合卡通风格的视觉表现，剑柄内部可根据后续装配需求设计为实心或中空结构，若采用中空设计需在剑柄末端预留工艺孔，方便铸造时的砂芯固定与排气。从应用场景来看，该类铸件主要用于文创周边产品、主题乐园装饰道具、cosplay活动装备、儿童玩具配件等领域，不同应用场景下可调整铸件的壁厚参数：作为装饰道具使用时，整体壁厚可控制在3-5mm，采用锌合金或铝合金低压铸造工艺，在保证结构强度的同时降低整体重量，方便人员握持移动；作为儿童玩具配件使用时，需进一步加大各部位的圆角半径，所有外露棱角均做R3以上的圆角处理，避免尖锐边角造成划伤，同时可采用工程塑料注塑工艺配合铸造母模进行批量生产。

　　设计过程中充分考虑了铸造工艺的可行性，所有结构的拔模方向统一沿剑体长轴方向，无反向倒扣结构，无需设计复杂的抽芯机构即可完成模具开模，有效降低模具制造成本；剑体各段的壁厚差控制在2mm以内，避免冷却过程中因壁厚不均导致的缩松、变形问题，对于剑刃与护手连接的厚大位置，可在模具对应位置设计冷却水道，调节局部冷却速度，保证铸件整体冷却均匀，减少后续校形的工作量。从安装边界来看，该剑体为一体化铸造结构，无需额外的拼接装配工序，若需要搭配外部装饰件，可在剑柄末端预留M6的标准螺纹孔，方便后续安装配重块、挂绳等配件，螺纹孔位置设计有沉台，保证装配后配件表面与剑柄端面齐平，无突出结构；剑体整体长度控制在800-1200mm区间内，可根据实际使用需求按比例缩放，缩放过程中需同步调整各部位的圆角半径与壁厚参数，保证缩放后的结构依然满足铸造工艺要求。

　　模型的结构拆分逻辑清晰，各功能段的分界位置明确，在进行三维建模时，可先绘制剑体的中心对称轴，基于对称轴绘制各截面的轮廓草图，通过放样特征生成剑体基础结构，再通过拉伸、切除特征添加护手与剑柄的装饰结构，最后对所有锐边进行圆角处理，即可完成整体建模；建模过程中需注意装饰凸筋的拔模斜度设置，凸筋两侧需添加不小于1°的拔模斜度，保证模具开模时不会刮伤铸件表面。针对不同的铸造工艺，该模型的结构可做适应性调整：采用砂型铸造生产大尺寸装饰道具时，可适当加大工艺圆角，降低砂型的制作难度；采用压力铸造生产小尺寸文创周边时，可适当减小装饰凸筋的高度，提升金属液的充型流畅度，避免出现缺料缺陷。
