垂直堆叠弧形模块化未来居住建筑结构

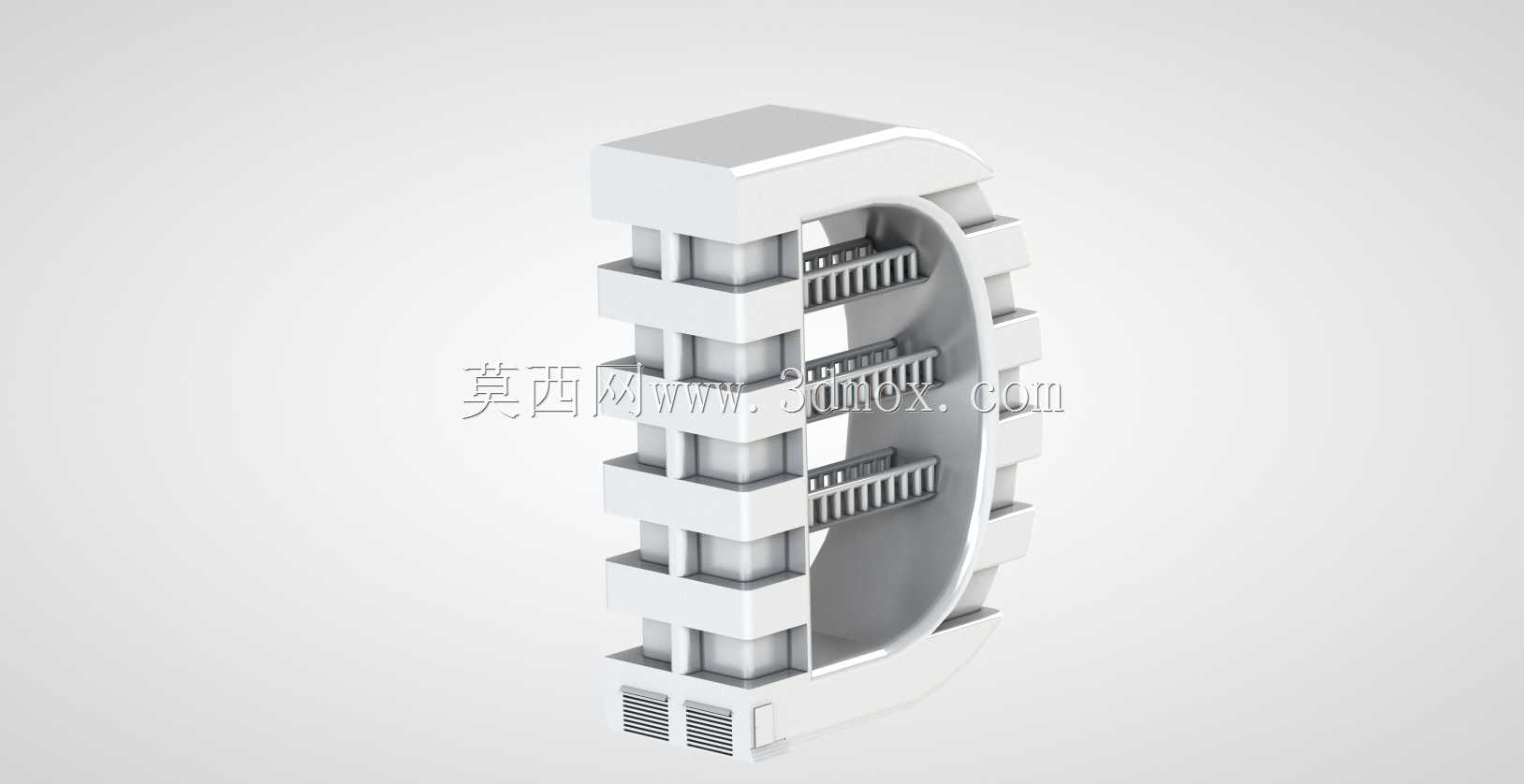

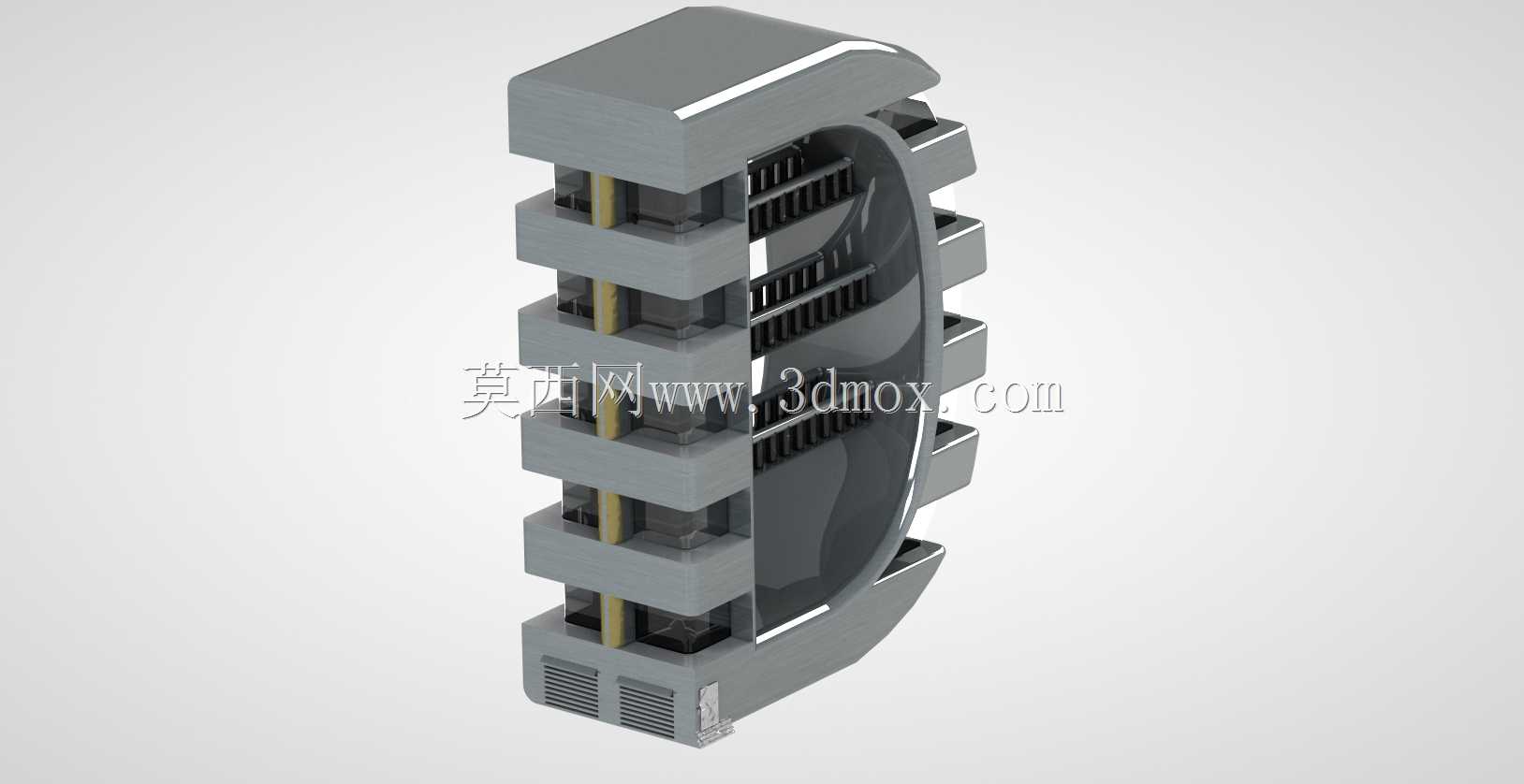

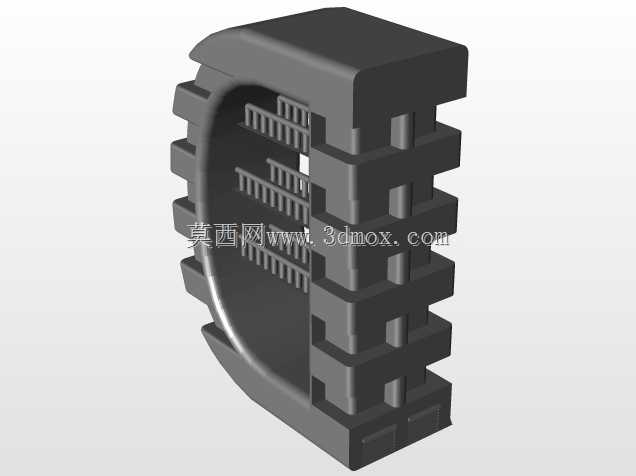

该结构采用单侧弧形承力框架搭配垂直分层堆叠的模块化单元设计，核心承力弧板沿建筑高度方向贯通，每层独立居住单元通过侧向卡扣与主承力板连接，单元间预留120mm的管线布设间隙，垂直方向贯穿三根等距排布的支撑导杆，既承担层间水平限位作用，也可作为水电、通风管线的集成布设通道。从实际应用场景来看，这类结构适配高密度城市核心区的极小地块开发，也可作为临时安置区、景区旅居模块的快速搭建方案，单块居住单元可在工厂完成预制后现场吊装，无需大规模现场浇筑作业，整体搭建周期较传统混凝土结构缩短70%以上。设计阶段优先考虑了单元的互换性，每层居住单元的外轮廓尺寸统一为1800mm宽、2400mm深，层高控制在2200mm，满足单人或双人短期居住的空间需求，单元外侧预留的凸起结构为外置设备安装位，可挂载空调外机、新风模块或光伏储能组件，无需额外搭建外挂支架。主承力弧板的曲率经过多轮受力仿真优化，在8级风载工况下，结构顶端侧向位移控制在总高度的1/800以内，弧板内侧预留的通长凹槽为垂直交通模块的安装位，可根据实际需求加装外挂式电梯或步行梯道，无需破坏原有单元结构。层间支撑导杆采用间隙配合设计，允许单元在温度变化产生热胀冷缩时存在微小位移，避免结构应力集中导致的构件变形，底部基座设置了通风散热格栅，可将底层设备运行产生的热量及时排出，同时预留了管线对接接口，可直接接驳市政给排水、供电网络。每个居住单元的外侧都设置了独立的通风百叶，单元之间的分隔板内置隔音阻尼层，降低层间噪音传递，弧形外轮廓的设计除了提升结构受力性能外，也能让每层单元获得无遮挡的侧向视野，避免传统堆叠式住宅上下层视线干扰的问题。安装边界方面，整体结构的占地投影宽度仅3200mm，长度方向根据堆叠层数可灵活调整，最小安装场地仅需15㎡即可完成布设，基座对地面承载力要求不超过0.2MPa，适配普通硬化地面、楼顶平台等多种安装场景，无需额外做特殊地基处理。
