NASA RASSOR表壤采集滚筒结构设计

该滚筒结构面向地外天体表面风化层采样作业场景设计，核心承担星表松散表层物质的采集、暂存与转运功能，适配地外低重力、高真空、极端温差的作业环境，可搭载于星球巡视探测平台，作为表层采样作业的核心执行部件，替代人工完成星表松散物质的采集作业，避免探测平台搭载复杂挖掘机构带来的载荷冗余问题。

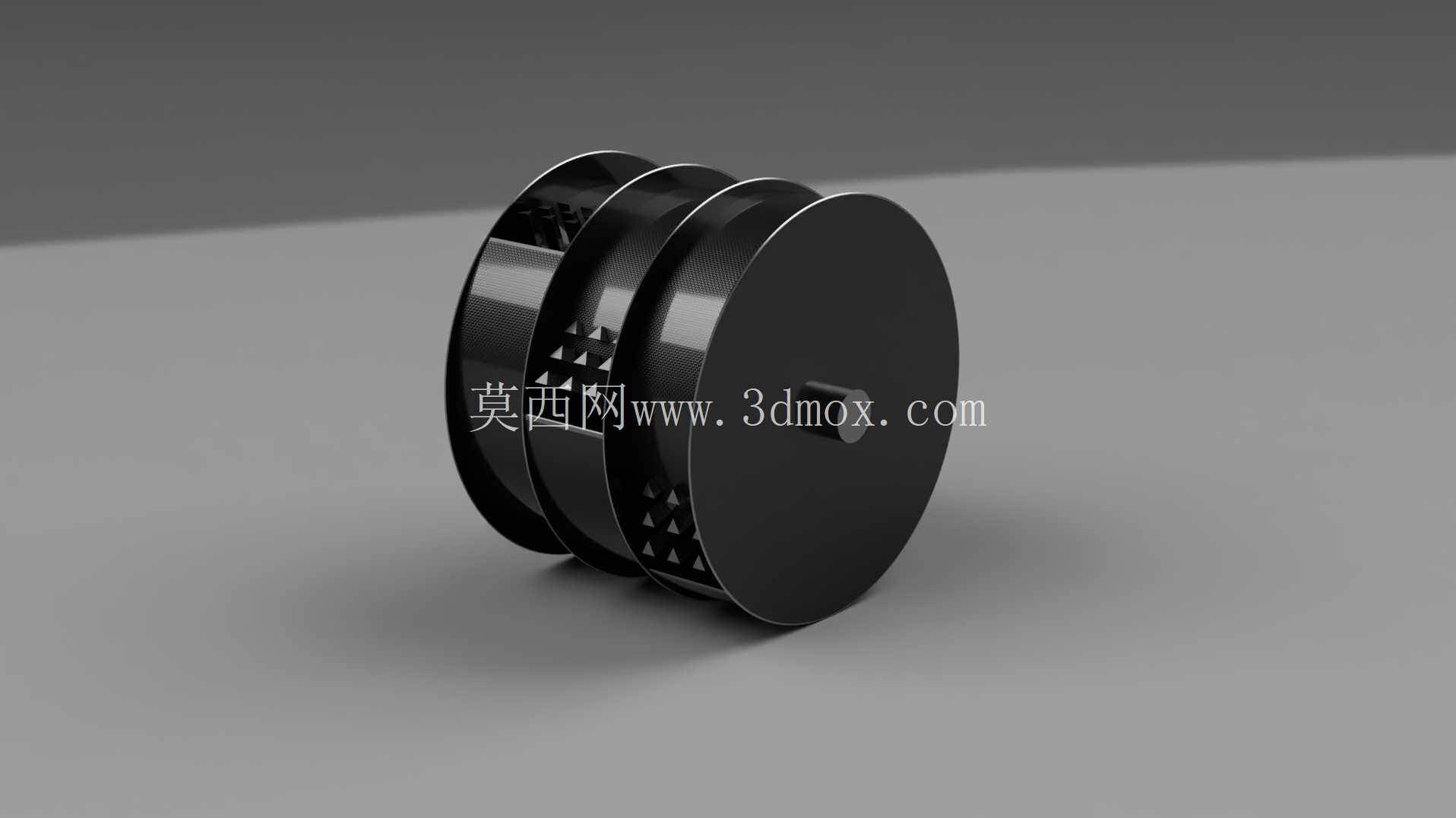

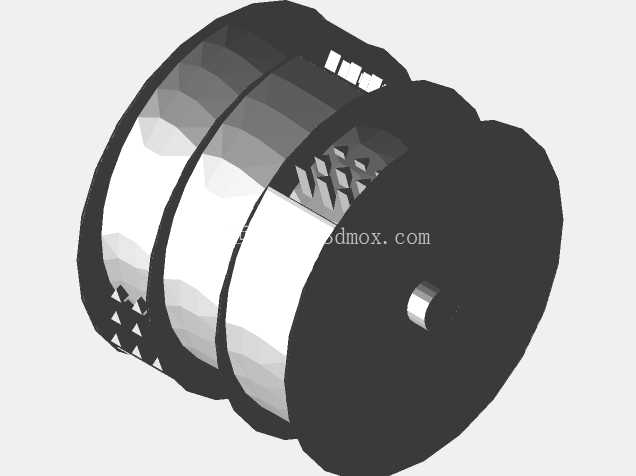

从功能实现逻辑来看，结构整体分为三个同轴串联的圆形轮段，每个轮段对称布置两组勺状取料构件，取料勺前缘设置连续上升排布的尖刺结构，尖刺间隙经过尺寸校核，可阻挡直径大于数厘米的块状异物进入取料腔，避免大块岩屑卡滞内部输料结构，同时允许细颗粒风化层物料顺利进入勺体内部。滚筒内部集成连续螺旋导料结构，当滚筒沿正向旋转作业时，螺旋结构可将勺体采集到的风化层物料持续向滚筒中部输送，实现物料的装载收纳；当滚筒沿反向旋转时，螺旋结构可反向推送内部暂存的物料，将采集到的样品输送至后端存储容器内完成卸料；当滚筒处于停转状态时，螺旋结构的螺旋升角经过匹配设计，可依靠物料与腔壁的摩擦力实现自锁，避免内部暂存的物料在设备移动过程中意外洒落，无需额外设置挡料密封结构，简化整体机构复杂度。

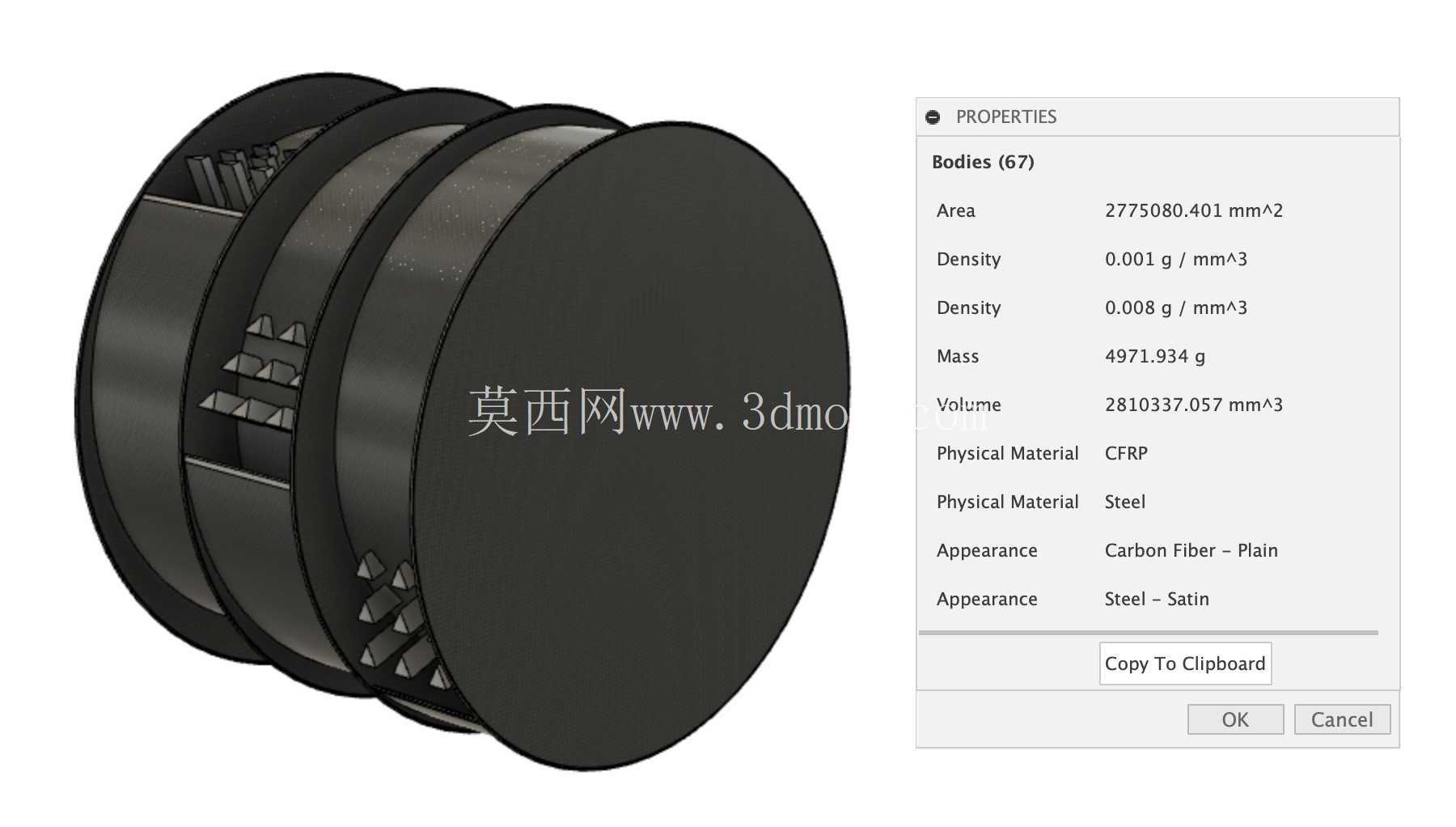

在材料选型与重量控制层面，滚筒主体筒体采用碳纤维复合材料铺层成型，在保证结构刚度满足作业冲击载荷要求的前提下，将整体构件重量控制在较低区间，降低探测平台的载荷负担。取料勺前缘以及周边尖刺、铲刃部位采用钢制构件镶嵌装配，利用钢材的高硬度与耐磨特性，提升取料端接触星表岩屑时的抗磨损、抗冲击能力，避免长期作业过程中刃口磨损变形导致取料效率下降，钢制刃口与碳纤维筒体采用机械连接方式装配，可根据磨损情况单独更换刃口构件，降低维护成本。

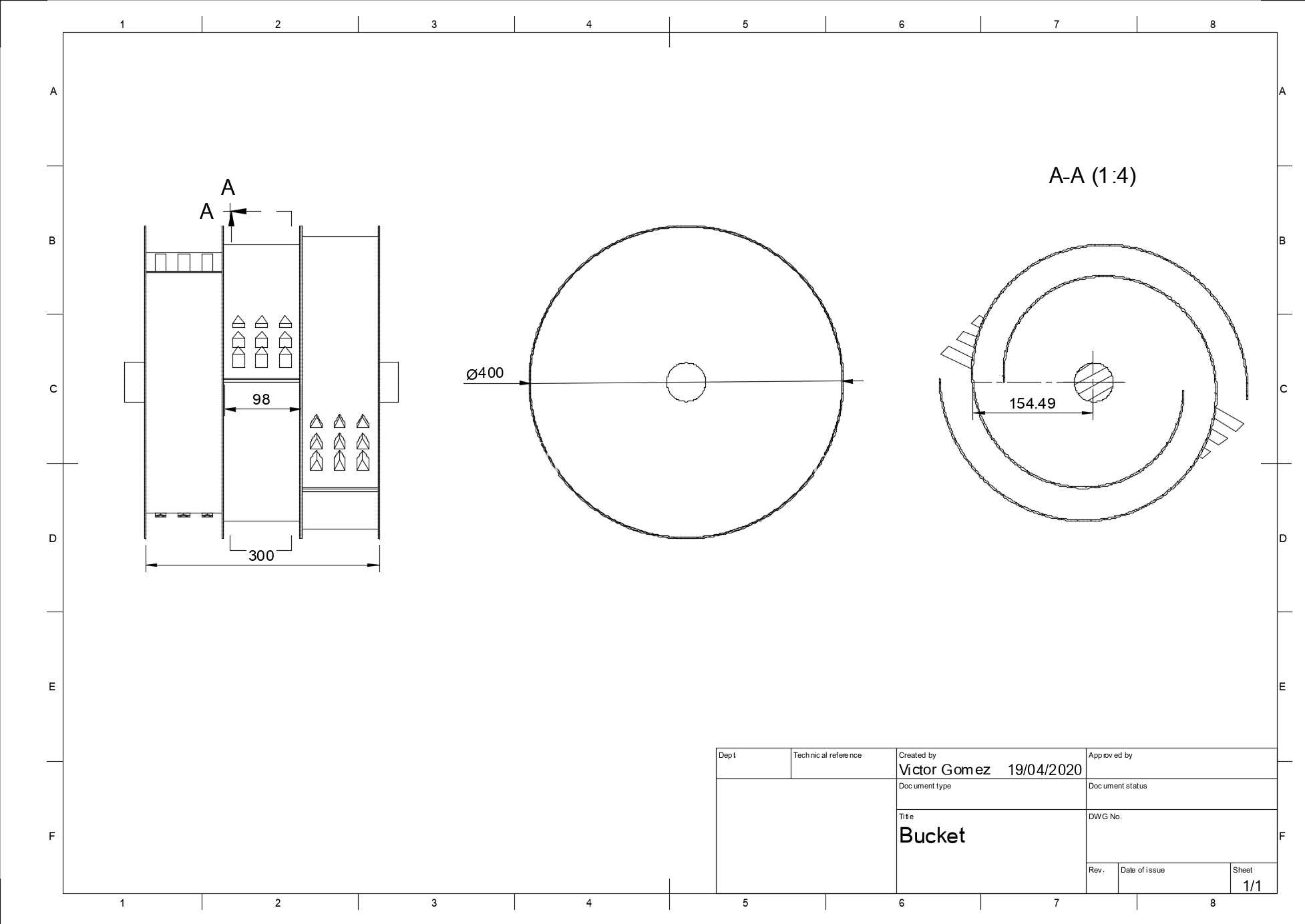

从安装边界与尺寸参数来看，该滚筒的筒体直径为400mm，整体轴向长度为300mm，可适配中小型星球巡视器的底盘安装空间，安装接口采用同轴法兰连接形式，可直接与驱动电机输出轴对接，无需额外设置传动减速构件，降低传动链路的复杂度与故障概率。经过作业参数核算，该滚筒单次作业可容纳的风化层物料容积约21.89L，腔体内物料填充率约58%，该填充率基于星表风化层自然堆积状态的参数核算，实际作业过程中若遇到颗粒更细、流动性更好的表层物料，填充率可进一步提升，即使在物料颗粒偏粗、流动性较差的工况下，该结构依然可保证稳定的取料效率，满足单次采样作业的物料量要求。

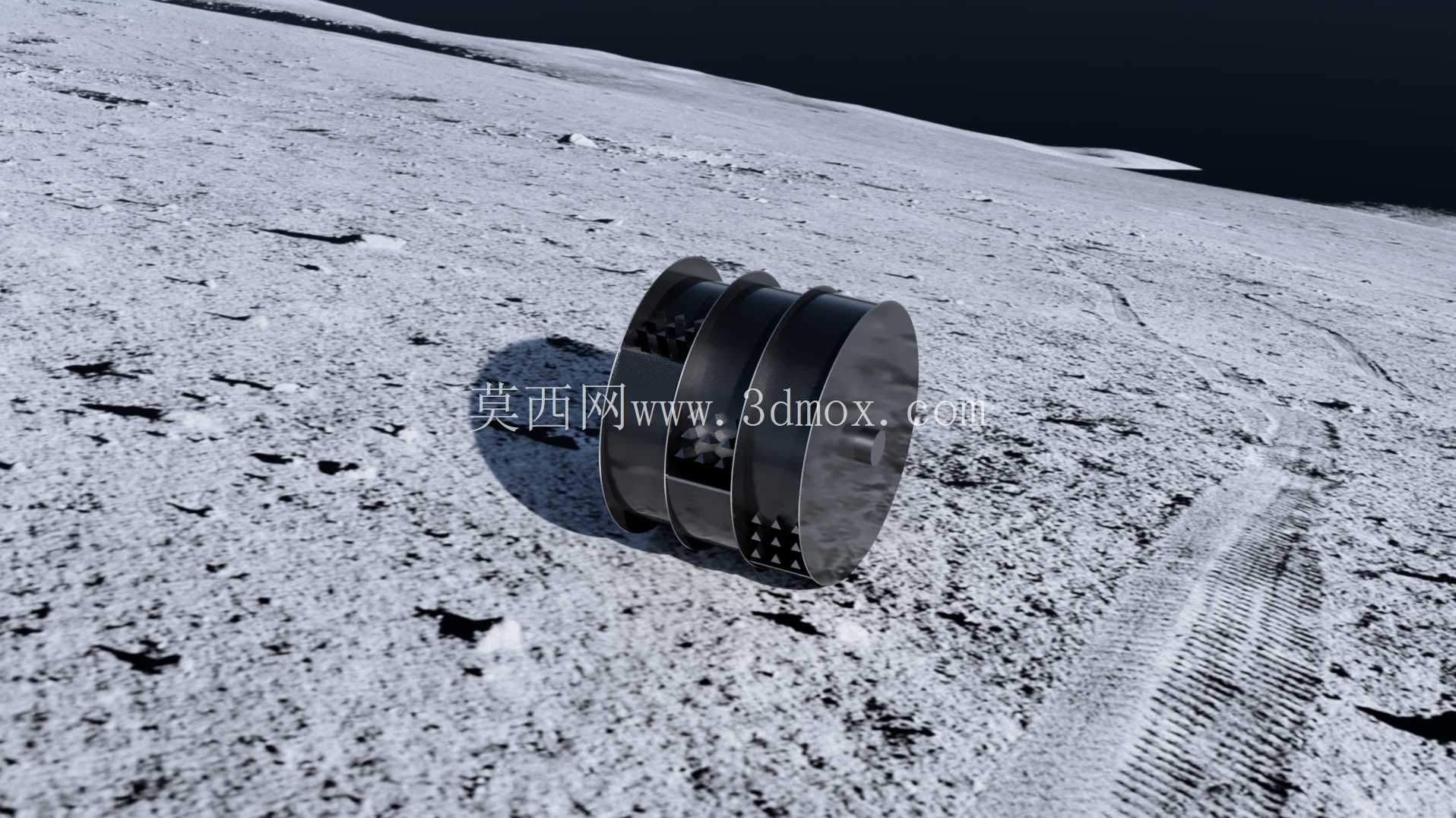

整体结构设计充分考虑了地外作业场景的加工与装配可行性，所有构件均采用规则几何构型，无复杂异形曲面结构，碳纤维筒体可采用常规铺层工艺成型，钢制刃口可采用常规冲压、热处理工艺加工，整体装配流程简单，无复杂配做工序，即使在有限的加工条件下也可完成构件的制造与装配，结构可靠性高，作业过程中无复杂联动机构，故障点少，可适应长周期无人作业的工况需求。在实际作业过程中，该滚筒可直接接触星表松散表层，依靠旋转动作完成物料的切削、收集、暂存全流程，无需额外配置挖掘臂、料斗等辅助机构，大幅降低采样系统的整体重量与复杂度，适配深空探测任务对载荷重量、可靠性的严苛要求。
