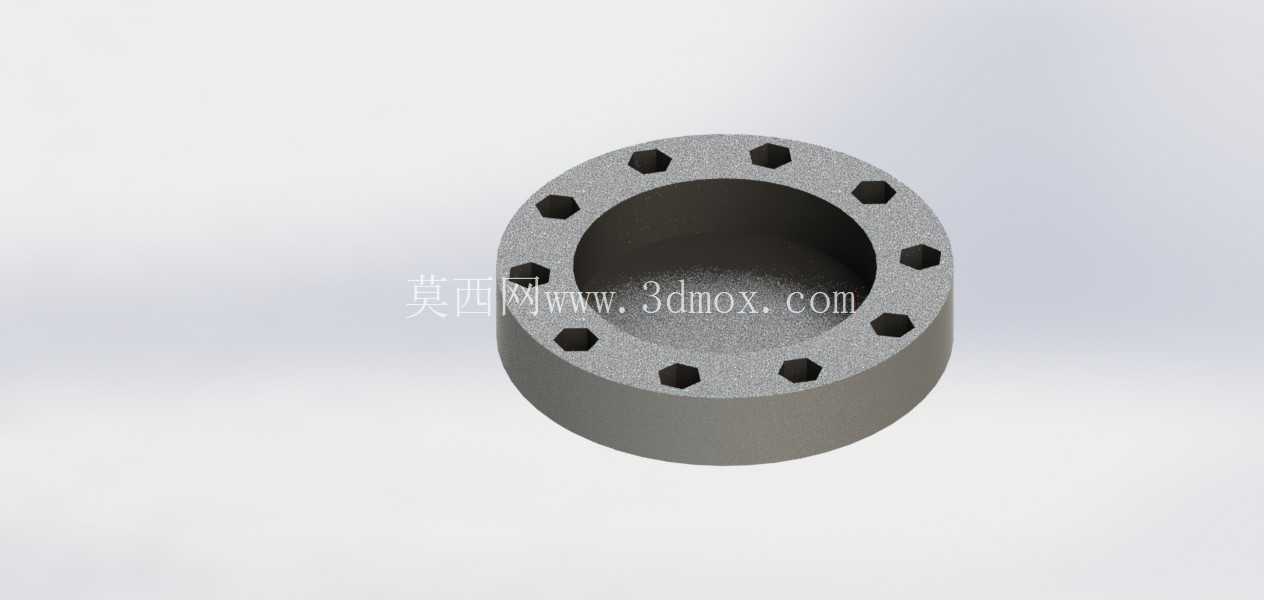

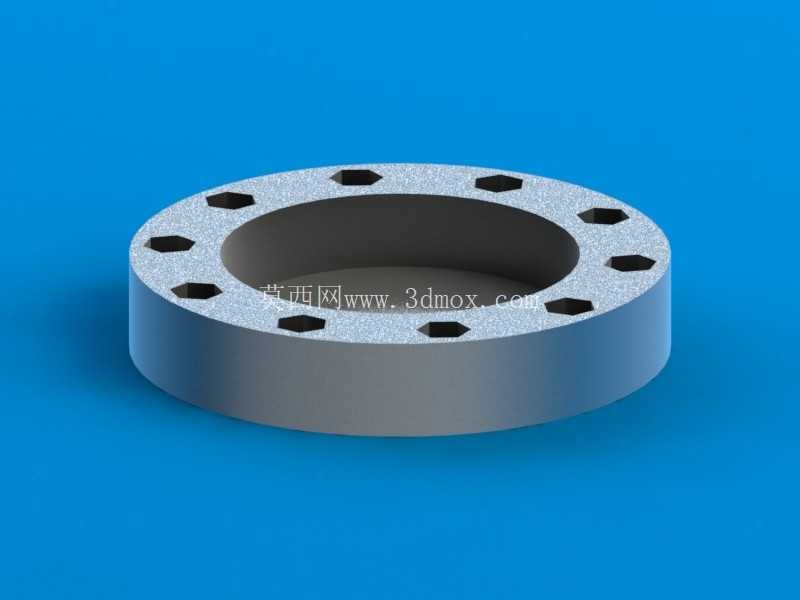

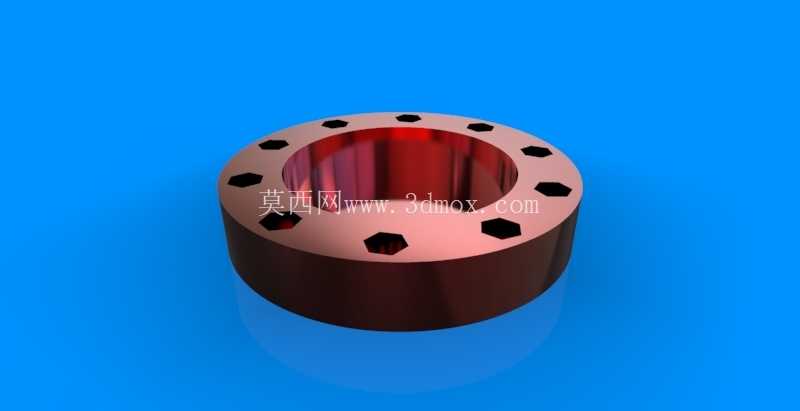

带周向均布六角孔的环形法兰结构件

　　这类带周向均布六角孔的环形法兰结构件，常应用在流体管路连接、低速重载传动端的定位锁紧场景中，区别于常规圆形螺栓过孔的法兰，六角孔的设计可以直接配合六角头螺栓或者六角锁紧嵌件使用，安装时不需要额外在背面预留扳手空间，能有效压缩整套连接结构的轴向安装尺寸，在空间受限的阀组集成块、小型液压站的油路对接位置应用十分普遍。从结构设计逻辑来看，环形基体的壁厚取值需要匹配对应公称通径的管路压力等级，常规1.6MPa工况下，壁厚取值不小于通径的1/8，同时要兼顾六角孔边到筒体内壁、外圆的最小壁厚，避免铸造时出现冷隔、缩松缺陷，周向均布的12个六角孔采用等角度排布，相邻孔中心的夹角误差需要控制在±0.5°以内，保证安装时螺栓受力均匀，不会出现偏载导致的密封面渗漏问题。

　　设计这类零件时，首先要确定安装边界：内孔直径直接匹配对接管路的外径，采用基孔制间隙配合，单边间隙控制在0.1-0.2mm，方便装配时的对位调整；外圆尺寸需要比六角孔的外接圆直径大出至少2倍的孔边距，防止锁紧时孔位处出现应力开裂；零件的轴向高度需要结合密封槽的开设深度确定，如果采用端面O型圈密封，高度要预留出密封槽的深度加上密封面的精加工余量，铸造毛坯阶段的余量控制在单边1.5-2mm，减少后续机加工的材料去除量。

　　实际使用中，这类结构件的六角孔可以直接穿入外六角螺栓，螺栓头部嵌入孔内后不需要额外防转，拧紧螺母时不会跟转，相比传统的圆孔法兰，能省去螺栓头侧的止动结构，在紧凑安装空间里优势明显，比如在小型工程机械的液压先导油路、自动化设备的气动管路汇流排位置，这类结构能让整体布局更紧凑，减少外接管路的弯折角度。建模过程中，周向孔的排布需要先建立基准轴，以零件中心轴线为阵列基准，先做出单个六角孔的切除特征，注意六角孔的棱角位置要做0.2mm的铸造圆角，避免尖角处的应力集中，同时也符合铸造工艺的拔模要求，拔模斜度取1:100，顺着出模方向设置，防止脱模时刮伤孔壁。

　　环形基体的上下端面需要预留0.3mm的平面度公差要求，作为密封面的端面粗糙度要达到Ra1.6，保证密封件压缩后能完全填充微观间隙，不会出现渗漏。另外，这类零件的材质常选用灰铸铁HT200，铸造后需要进行时效处理，消除内应力，防止后续机加工或者使用过程中出现变形，导致密封面失效。在装配场景中，这类法兰件通常是成对使用，中间夹装密封垫片，螺栓穿入六角孔后另一侧加装平垫、弹垫和螺母，按照对角线顺序分次拧紧，拧紧力矩按照螺栓的性能等级匹配，避免单次拧紧导致的法兰面翘曲。相比焊接式的管路连接，这种法兰结构的可拆卸性更强，后期维护更换管路元件时不需要切割管路，只需要松开螺母即可完成拆装，在需要定期维护的流体输送系统中应用广泛。设计时还要注意，六角孔的对边尺寸要比对应螺栓的六角头对边尺寸大0.2-0.3mm，保证螺栓头能顺利嵌入孔内，同时不会出现过大的间隙导致螺栓定位偏移，孔的深度要完全容纳螺栓头的高度，避免螺栓头突出端面影响其他零件的安装。整个零件的重心落在中心轴线上，周向孔的均布设计也让零件的动平衡性能更好，在有低速旋转需求的连接位置，也能满足动平衡要求，不会因为质量分布不均产生额外的振动载荷。
