集成式流体控制功能块结构设计

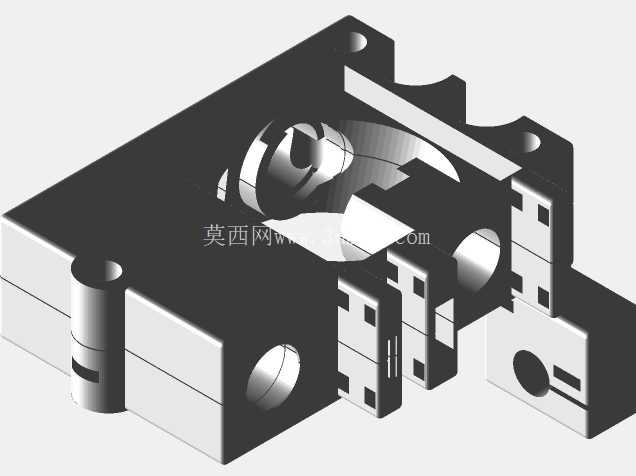

该集成式功能块主要应用于小型液压与气动控制回路的集成安装场景，在桌面级小型液压试验台、便携式气动工装、小型自动化设备的气液控制单元中，这类集成块能够替代分散布置的阀件安装支架与管路连接结构，大幅减少管路接头数量，降低系统泄漏风险，同时压缩控制单元的整体安装空间。从实际使用场景来看，这类构件常作为小型控制回路的核心安装基体，侧面的多个通孔分别对应不同的流体通路，可直接插装节流阀、单向阀、压力检测接头等标准元件，无需额外设计过渡连接板，装配时仅需要将对应阀件插入预制孔位，通过密封圈完成端面密封即可，相比传统的管式连接结构，装配工时可缩短六成以上，后期维护时拆卸单个阀件也不会影响其他回路的密封状态。

设计过程中首先确定了各通路的通径参数，根据常规小型控制回路的流量需求，主通路通径设置为6mm，控制油通路通径为3mm，所有孔道的交叉位置都做了工艺倒角处理，避免机加工过程中产生的毛刺残留堵塞流体通路，同时孔道内壁的粗糙度要求控制在Ra1.6以内，减少流体流动过程中的压力损失。构件的外形采用方块式基体设计，四个边角位置设置了带沉孔的安装孔，可直接通过内六角螺栓固定在设备的安装面板上，安装孔的位置公差控制在±0.1mm，保证与面板上的预制孔位精准对位，不会出现装配错位的问题。基体侧面的多个方形凸台是阀件的安装定位面，每个凸台上都预制了对应的定位销孔与固定螺纹孔，阀件安装时可通过定位销快速找准位置，避免螺纹孔对位偏差导致的密封件剪切损坏。

从安装边界来看，构件整体的长宽高尺寸控制在120mm×80mm×50mm范围内，能够适配多数小型设备的控制舱安装空间，安装时需要在基体背面预留至少15mm的管路操作空间，方便连接进出油口的外接管路，正面阀件安装区域需要预留30mm以上的操作空间，满足阀件插拔与手动调节的操作需求。设计时特意将不同压力等级的通路做了壁厚差异化处理，高压通路对应的基体壁厚不小于8mm，低压回油通路的壁厚控制在5mm，在保证结构强度满足10MPa工作压力要求的前提下，尽可能减少基体的整体重量，相比等壁厚设计的同规格阀块，重量可降低两成左右。基体上的两个大直径通孔为贯穿式安装孔，可用于穿设设备的主支撑轴或者走线槽，实现功能块与设备主体结构的集成布置，不需要额外设计独立的安装支架，进一步压缩整体结构的占用空间。

在结构细节处理上，所有的外部棱边都做了C1的倒角处理，避免装配过程中锐边划伤操作人员或者损坏密封件，流体孔道的端口位置都做了120度的密封坡口，适配标准O型圈的端面密封要求，装配后密封压缩量控制在18%-22%之间，既保证密封可靠性，又避免密封圈过度压缩导致的提前老化。基体的上下平面做了铣平处理，平面度公差控制在0.05mm以内，可直接作为其他附件的安装基准面，不需要后续二次加工。考虑到实际使用过程中可能存在的流体杂质堆积问题，在主回油通路的末端设计了可拆卸的堵头，定期维护时可拆下堵头清理通路内的杂质，不需要将整个功能块从设备上拆卸下来，降低维护工作量。

这类集成功能块的设计核心是在有限的基体空间内完成多通路的布局，同时保证各通路之间不存在串通问题，机加工过程中需要严格控制孔道的加工深度，避免深孔钻加工时打穿相邻孔道导致的内泄漏问题，建模阶段就对所有孔道的位置做了干涉检查，确认各孔道之间的最小壁厚不小于2mm，满足高压工况下的强度要求。另外针对阀件安装的螺纹孔，建模时特意预留了足够的螺纹啮合长度，螺纹深度不小于螺纹公称直径的1.5倍，保证阀件安装后的连接强度，不会因为设备运行过程中的振动导致阀件松动。
